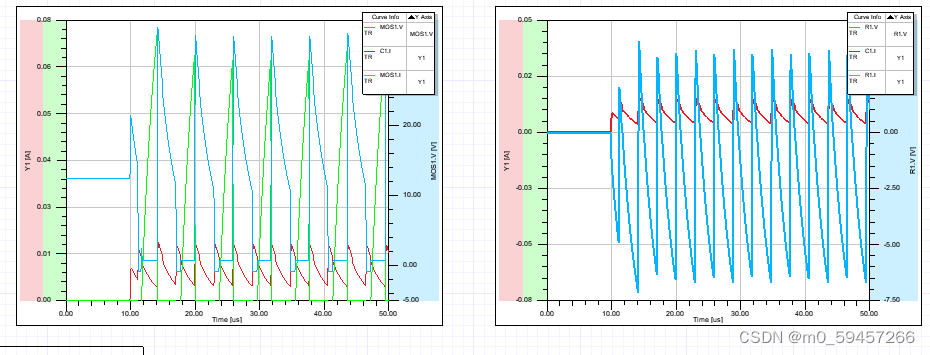

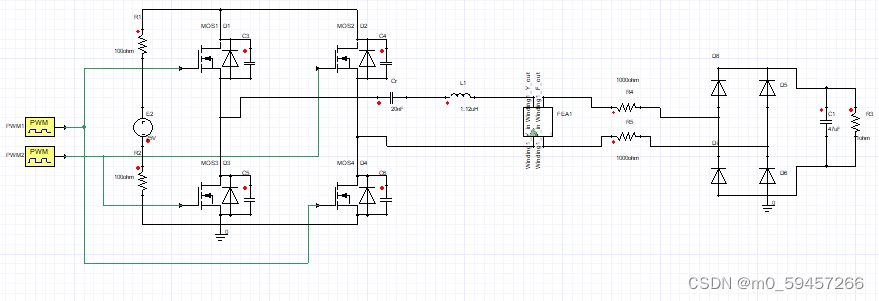

各位大佬，我最近在做llc谐振网络的simplorer仿真时遇见了问题，不加励磁电感就可以跑，

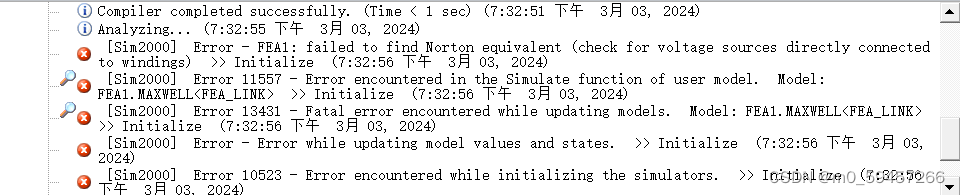

加了励磁电感就跑不成了，报错如下

有大佬知道是什么原因吗。，failed to find norton equivalent model 是怎么回事啊，经常跑simplorer仿真的时候遇见这个错误，有时候多串个电阻就解决了
