STM32标准工程模板建立

以下内容皆是个人学习过程中的总结，记录一下整个过程，用于后期复习，如有不对之处，麻烦各位大佬指出~

（喜欢的朋友麻烦点个关注~~~ 后期还会进行持续更新）

小白以及新手在刚开始接触单片机的时候，想必遇到最多的问题就是如何建议一个标准的工程模板了，这篇文章就将详细介绍如何从0到1去建立一个标准的工程模板，本次采用的芯片型号为STM32L151RCT6，如果使用的是别的芯片型号，也一样可以参照文章进行操作

一、准备工作

首先先将STM32L151的标准固件下载好，如果不知道如何下载，可以参考上一篇博客

随即在桌面新建一个文件夹，命名为Template0，创建好后在该文件目录下分别创建CORE 、FWLIB、OBJ、SYSTEM、USER这五个子文件夹

CORE：用来存放核心文件和启动文件；
FWLIB：用来存放库函数源码文件；
OBJ：用来存放编译过程文件和hex文件；
SYSTEM：用来存放共用代码；
USER：用来存放工程文件和主程序main。

 二、开始建立

做好以上准备工作之后，我们正式开始建立

2.1、新建工程，选择芯片

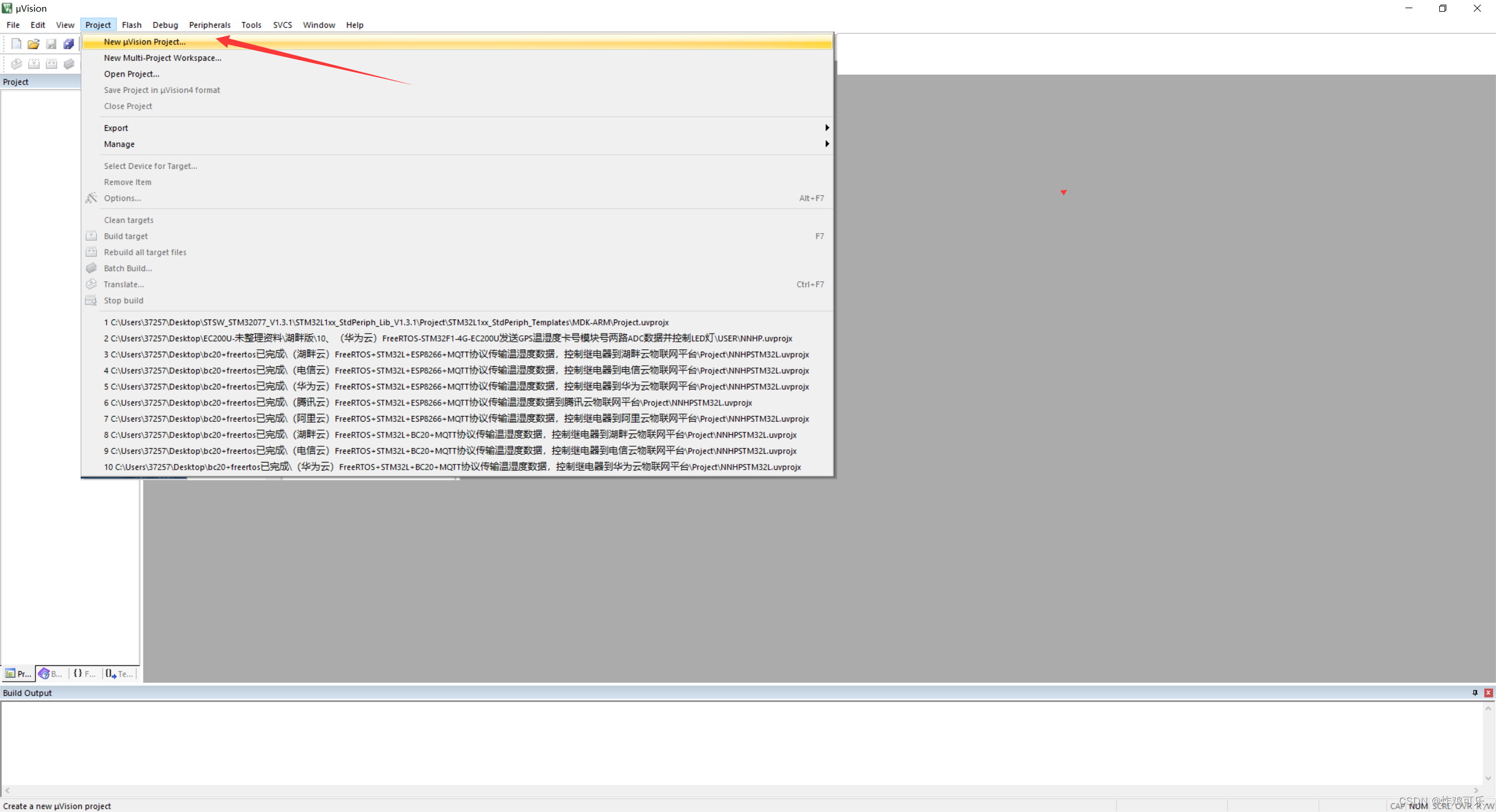

首先打开keil5MDK，点击上面”Project”选项，在弹出的下拉菜单中选择“new uVision Project...

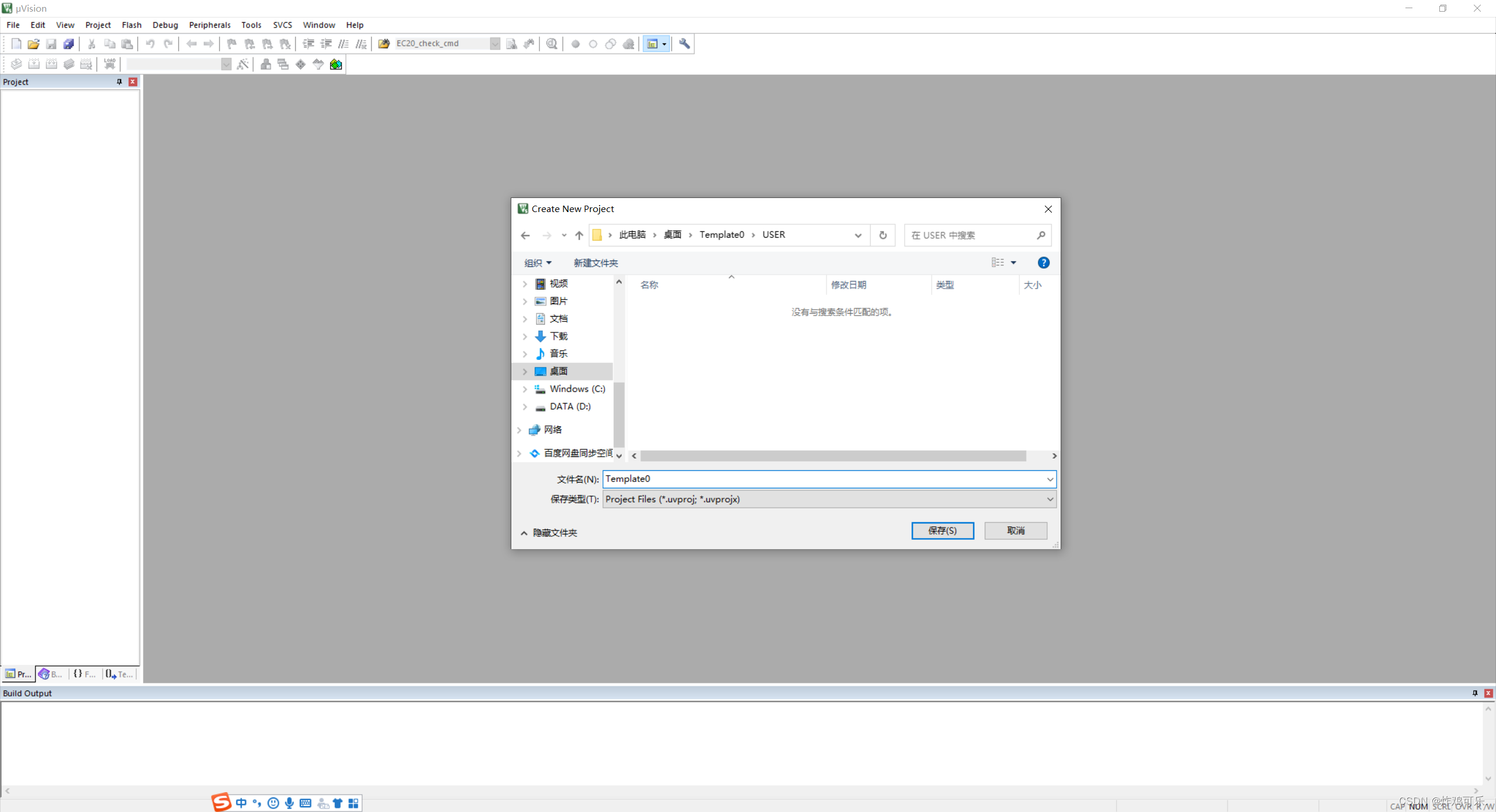

 在弹出的对话框中，选择之前创建的Template0文件夹，并在USER目录下新建一个工程，取名为Template0

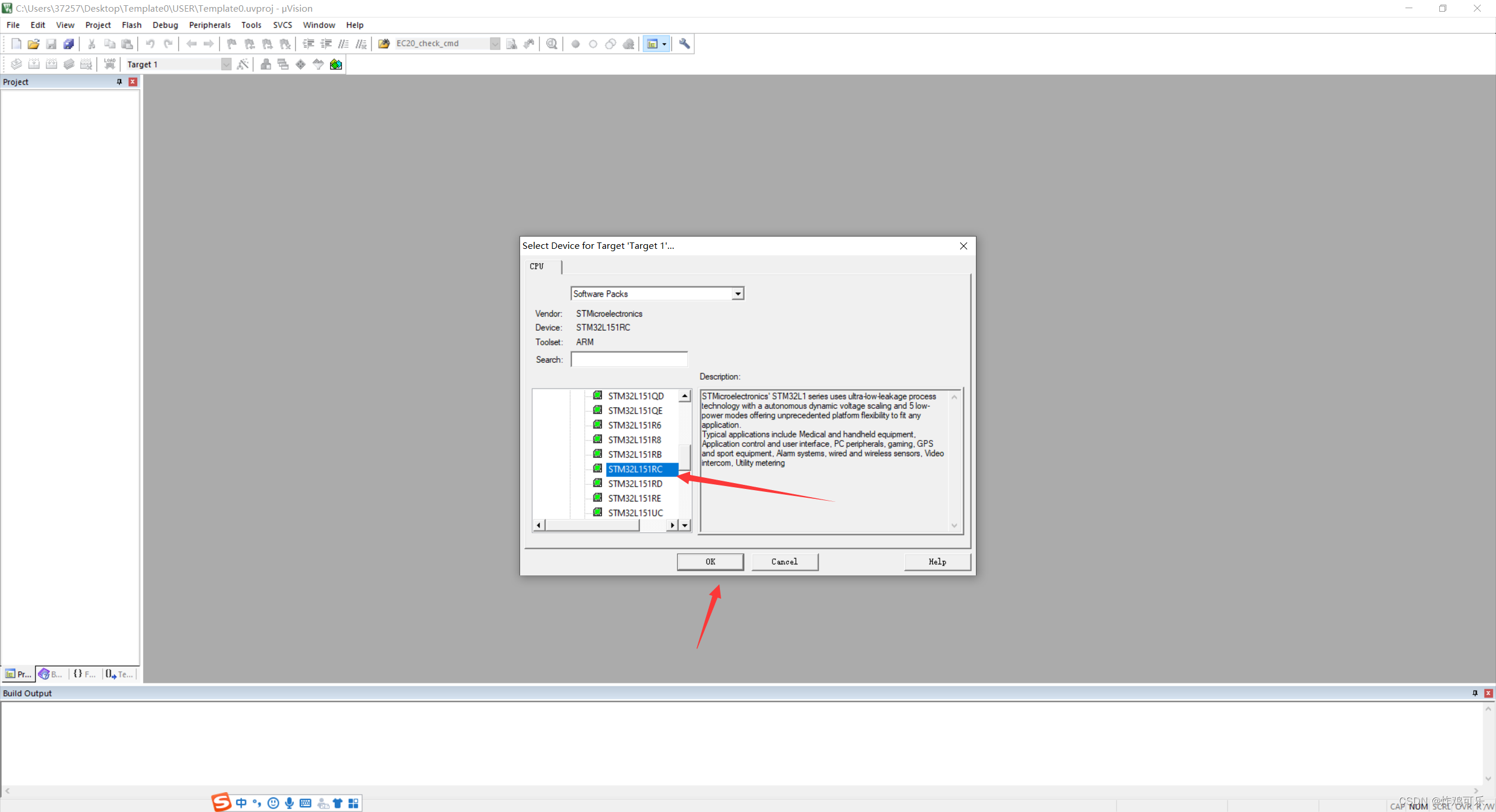

 之后再选择自己开发板上芯片的型号（要提前安装好对应的器件包），因为我们这里选用的是STM32L151RCT6的芯片，因此我们选择这个

 之后会出现一个安装组件画面，直接取消就好了

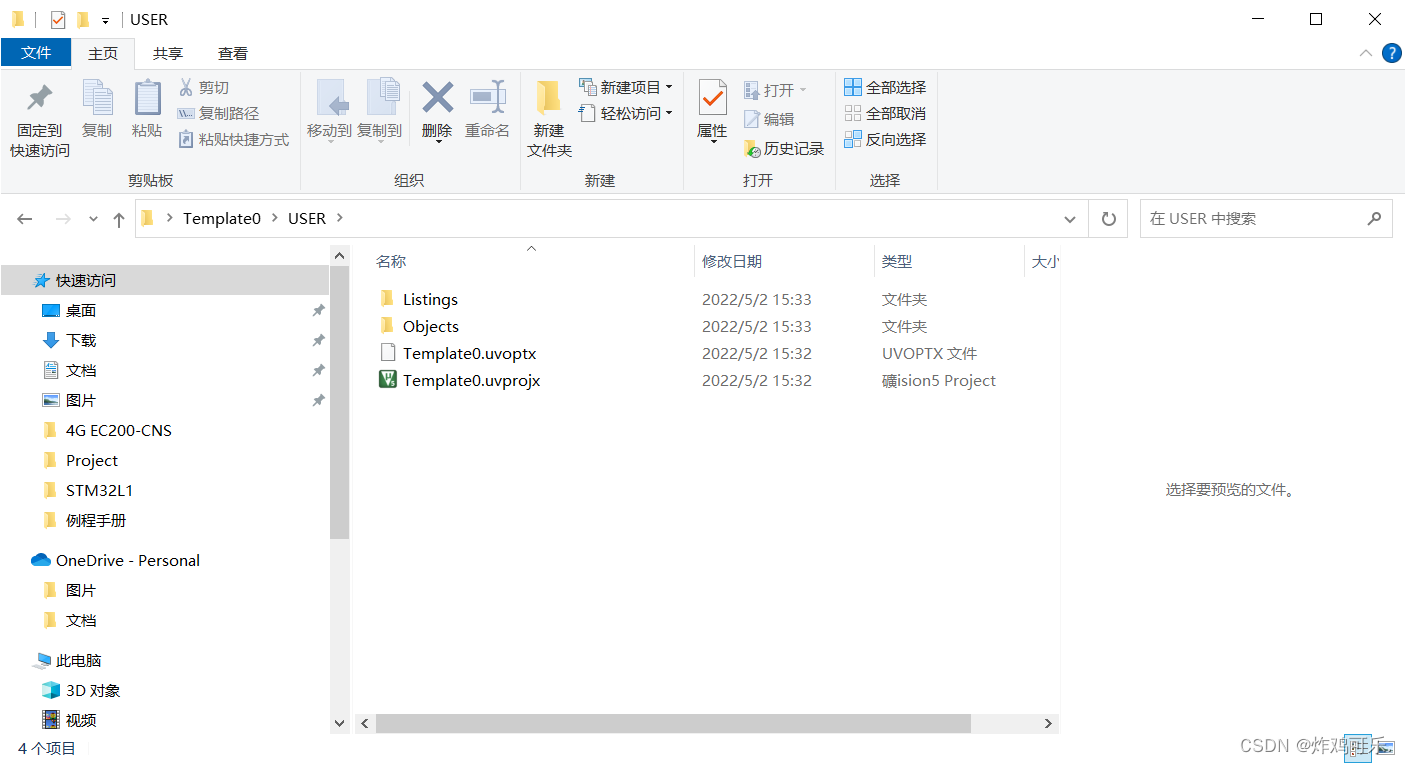

 这时候打开USER目录，有新生成的几个文件和文件夹，我们可以不用理

2.2、移植文件

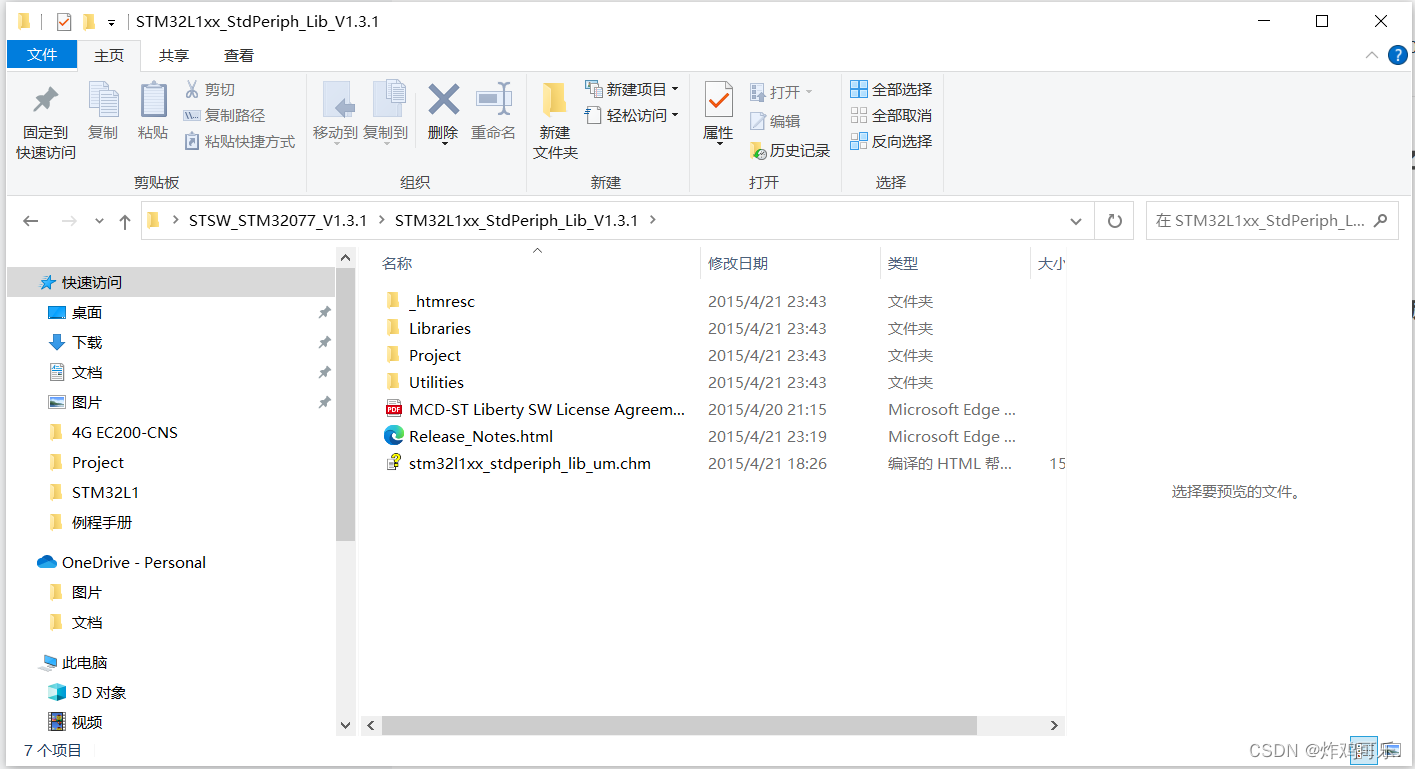

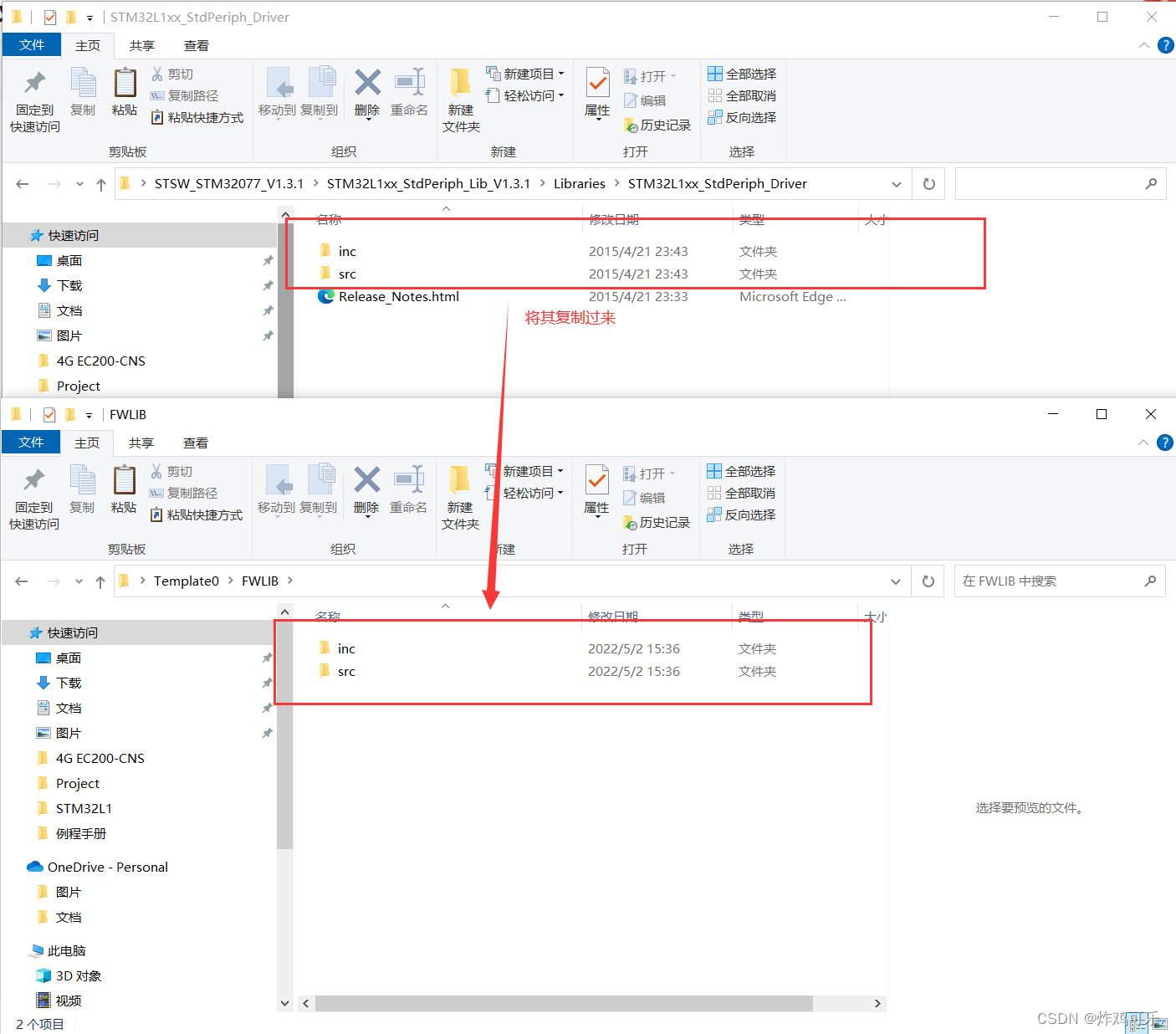

现在打开下载好的官方固件库，定位到：en.stsw-stm32077_v1-0-0_v1.0.0\STM32L1xx_StdPeriph_Lib_V1.0.0\Libraries\STM32L1xx_StdPeriph_Driver下，把目录下的src和inc复制到我们刚新建的FWLIB下。
src存放的是固件库的.c文件，inc存放的是固件库的.h文件。（如果不知道官方固件库如何下载的，可以参考上一篇博客）

 同样定位到：en.stsw-stm32077_v1-0-0_v1.0.0\STM32L1xx_StdPeriph_Lib_V1.0.0\Libraries\CMSIS\CM3\CoreSupport将下面的两个文件复制到COER下



 然 后 定 位 到 目 录：

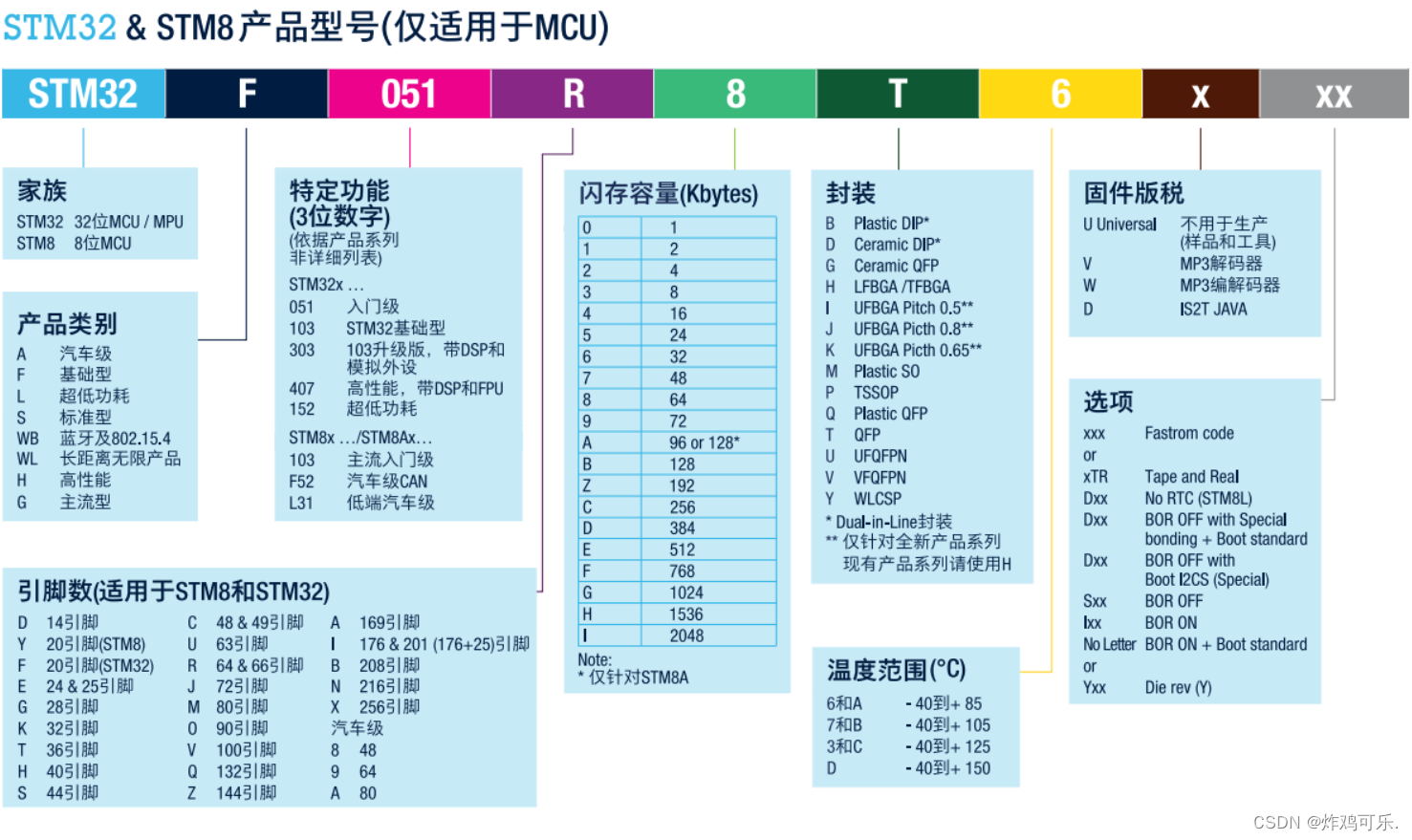

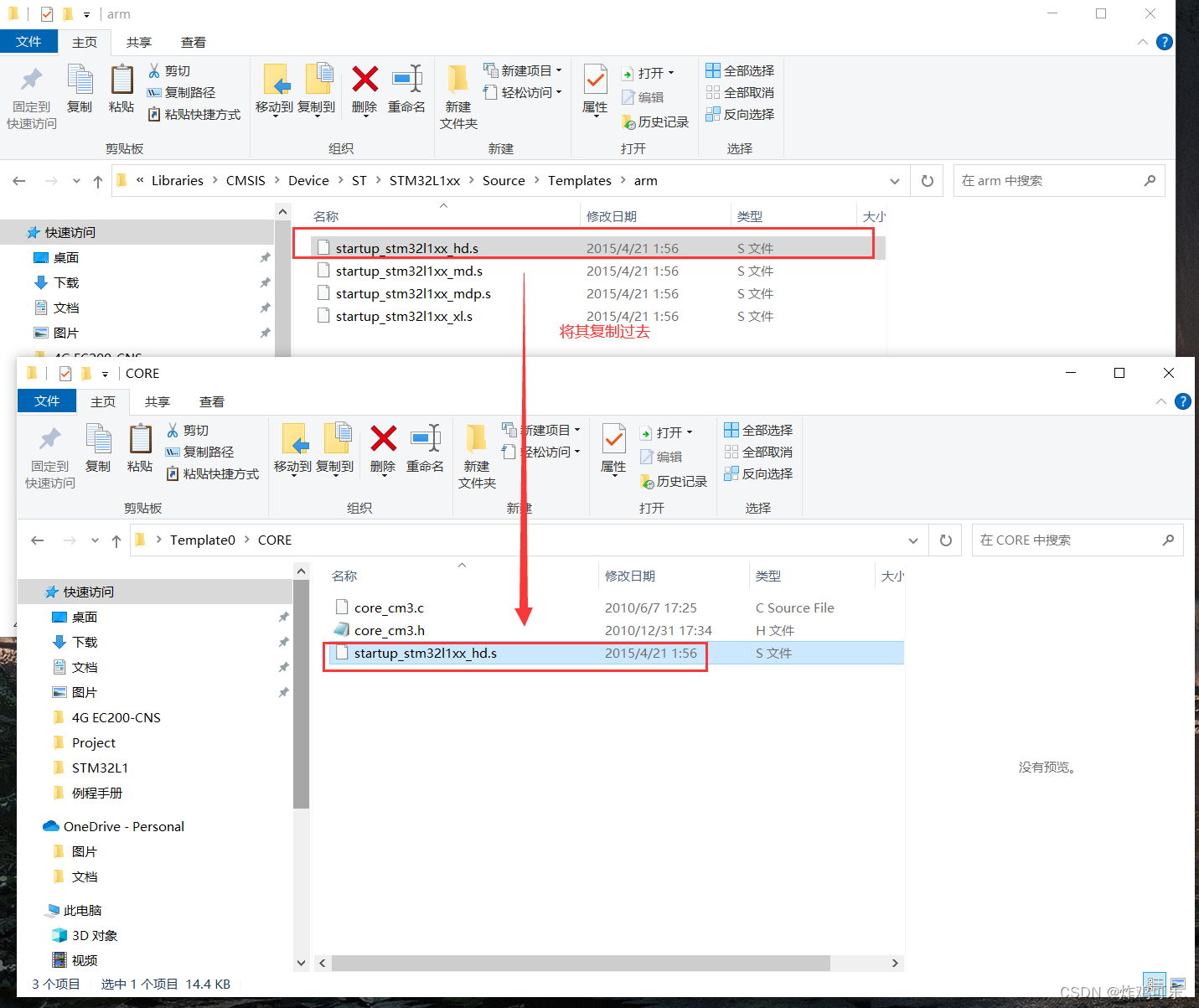

en.stsw-stm32077_v1-0-0_v1.0.0\STM32L1xx_StdPeriph_Lib_V1.0.0\Libraries\CMSIS\CM3\DeviceSupport\ST\STM32L1xx\startup\arm 下面，这里不同容量的芯片使用不同的启动文件，我们的芯片 STM32L151RCT6 是中容量芯片，因此我们选择startup_stm32l1xx_hd.s这个启动文件，并将其复制到COER目录下

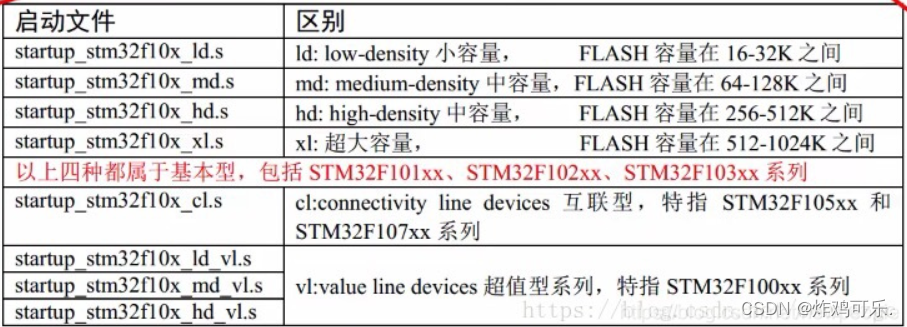

 （这里因为没找到L151的参考手册，因此引用一下F103的，我们只需要根据区别里面的介绍进行启动文件选择即可）

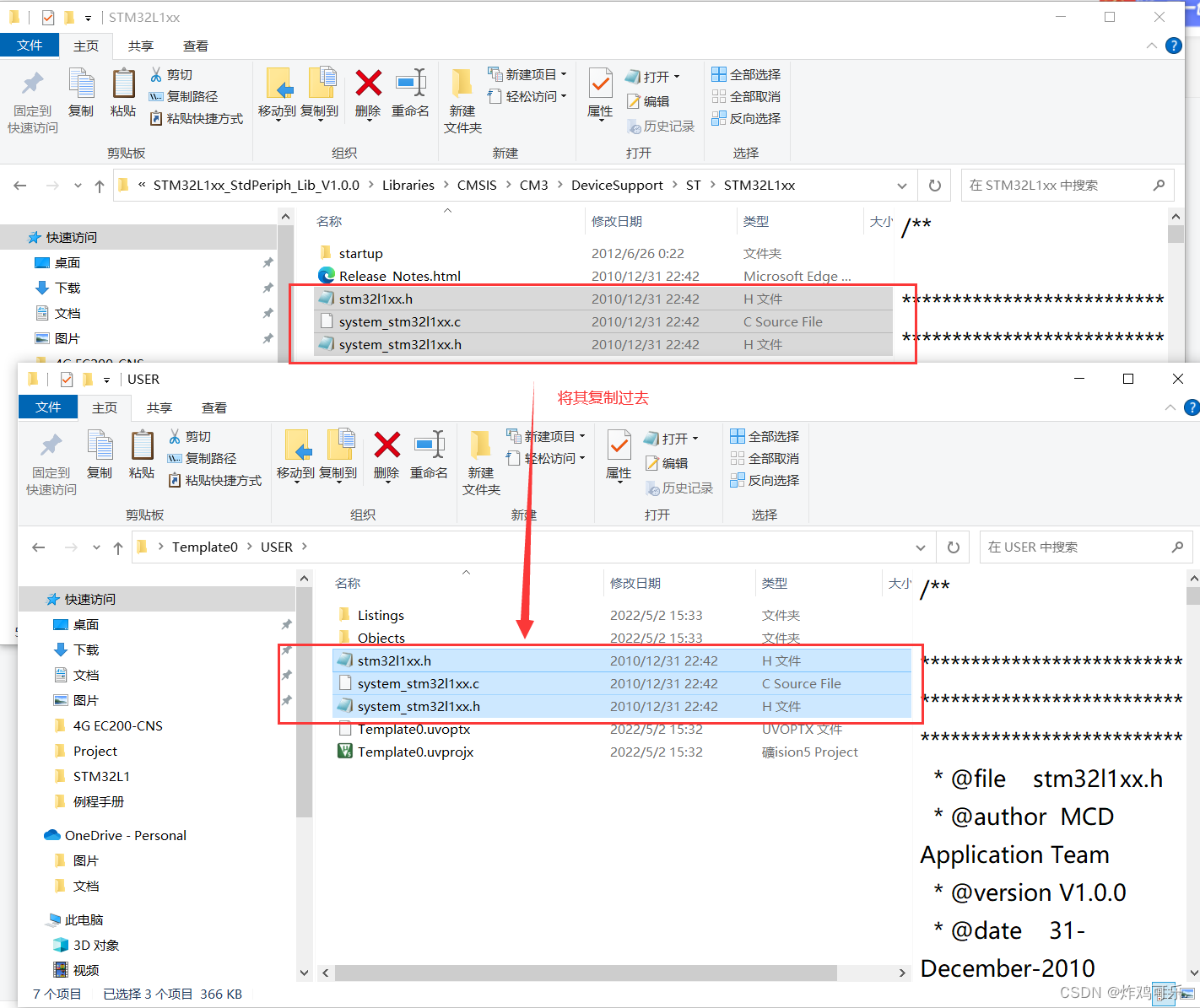

 再定位到：en.stsw-stm32077_v1-0-0_v1.0.0\STM32L1xx_StdPeriph_Lib_V1.0.0\Libraries\CMSIS\CM3\DeviceSupport\ST\STM32L1xx将下面的三个文件复制到USER目录下

接着继续定位到：en.stsw-stm32077_v1-0-0_v1.0.0\STM32L1xx_StdPeriph_Lib_V1.0.0\Project\STM32L1xx_StdPeriph_Template将下面的四个文件同样复制到USER下



至此，我们已经将需要的固件库相关文件复制到了我们的工程目录下面，下面我们将这些文件加入我们的工程中去。

2.3添加文件进工程

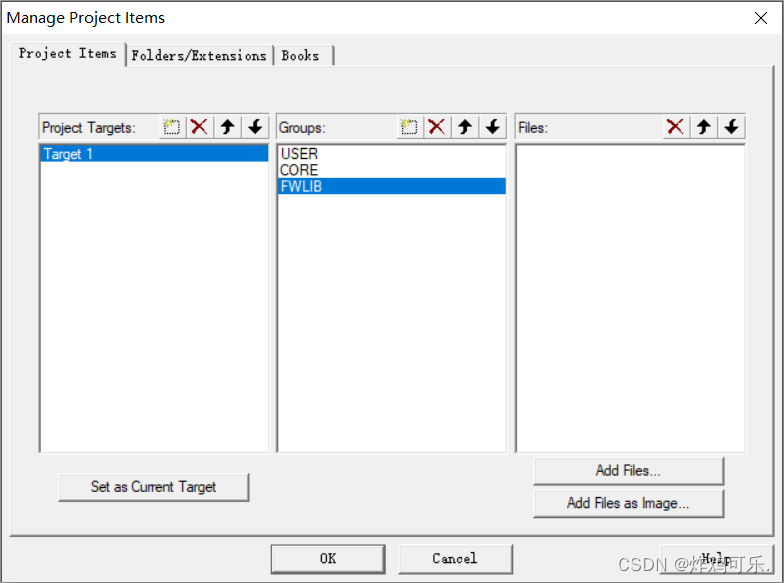

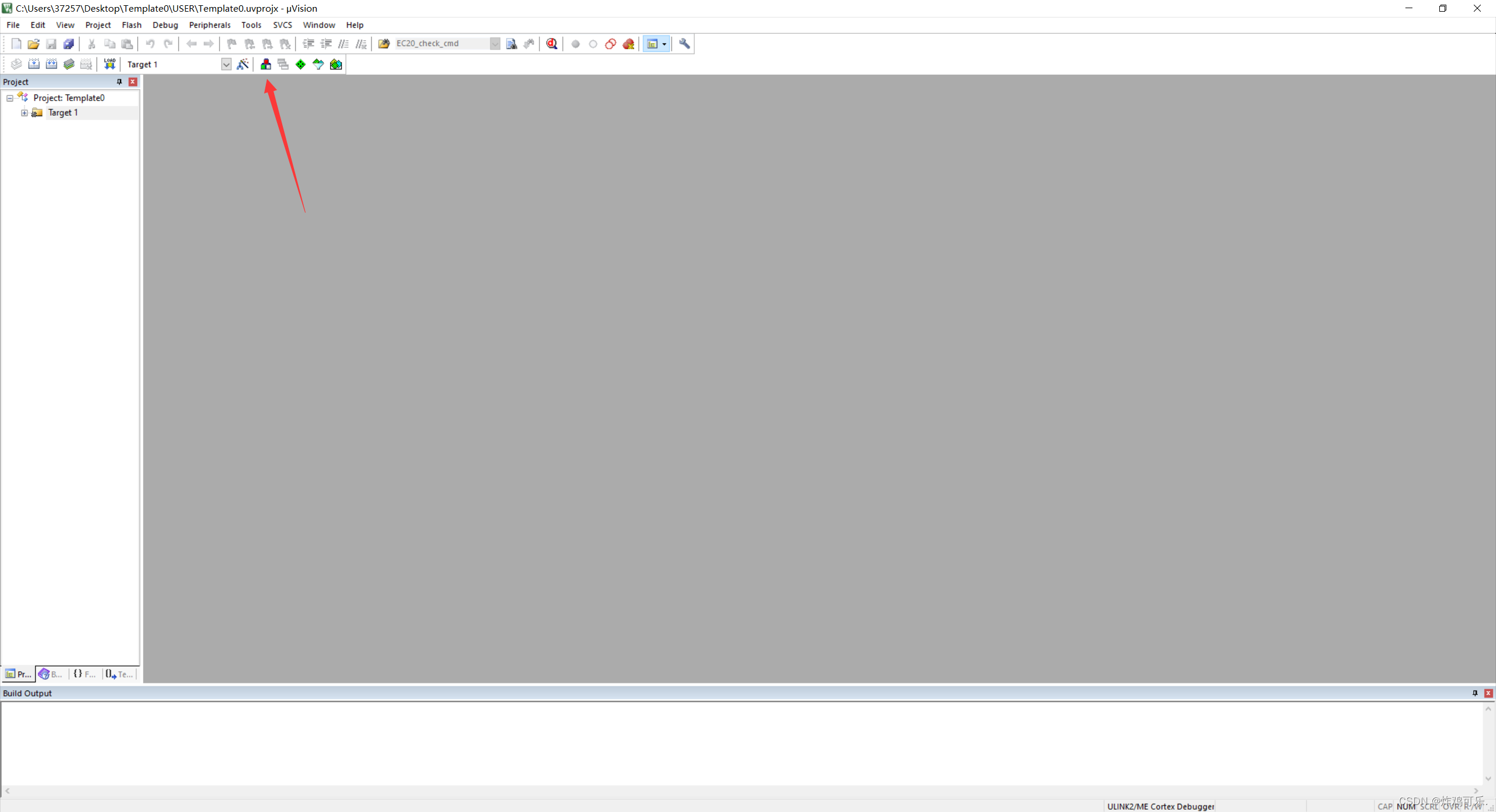

首先点击品字型，然后：Project Targets 一栏，我们将 Target 名字修改为 Template,然后在 Groups 一栏删掉一个 Source

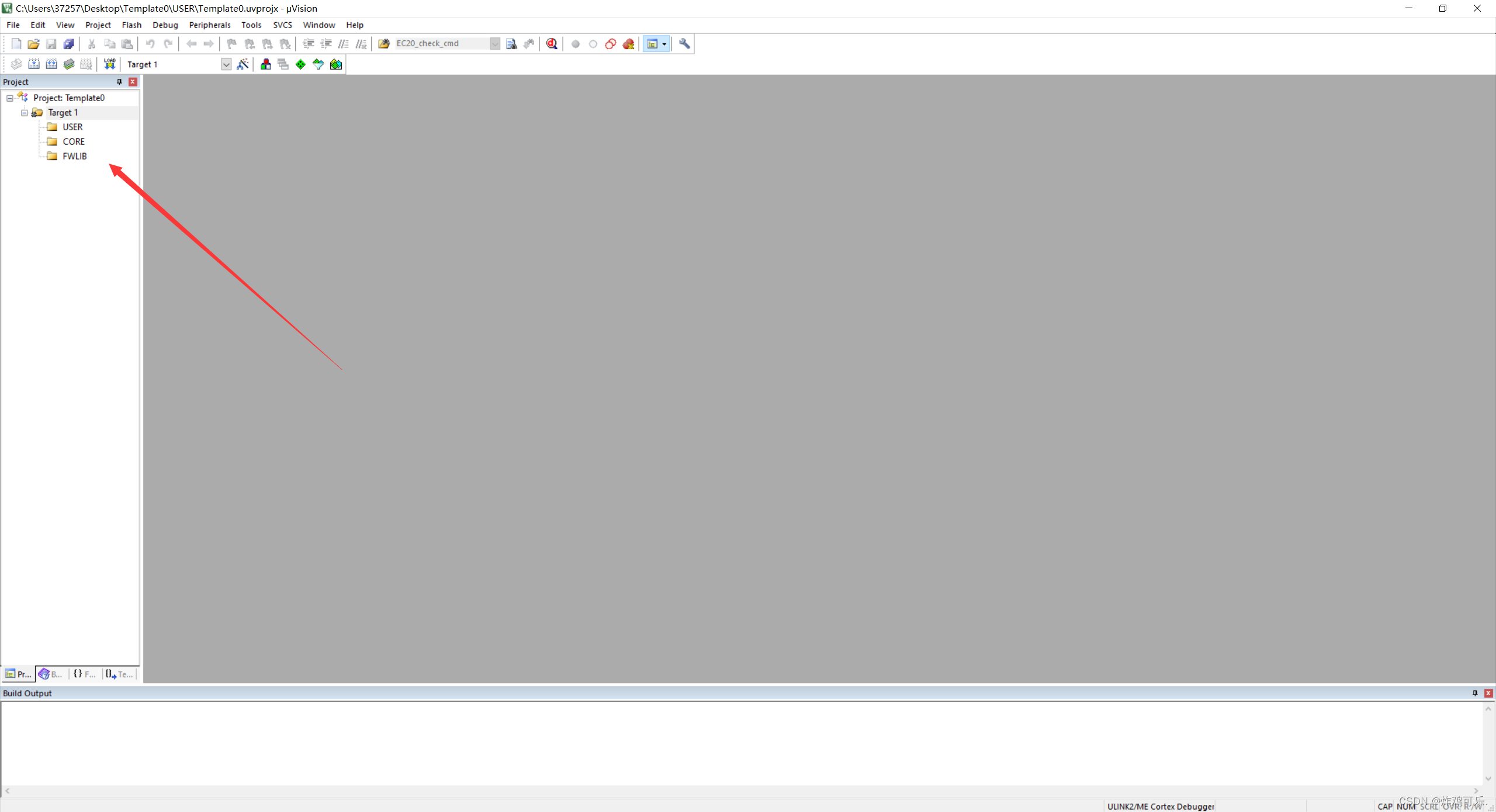

Group1，建立三个 Groups： USER,CORE,FWLIB。然后点击 OK，可以看到我们的 Target名字以及 Groups 情况

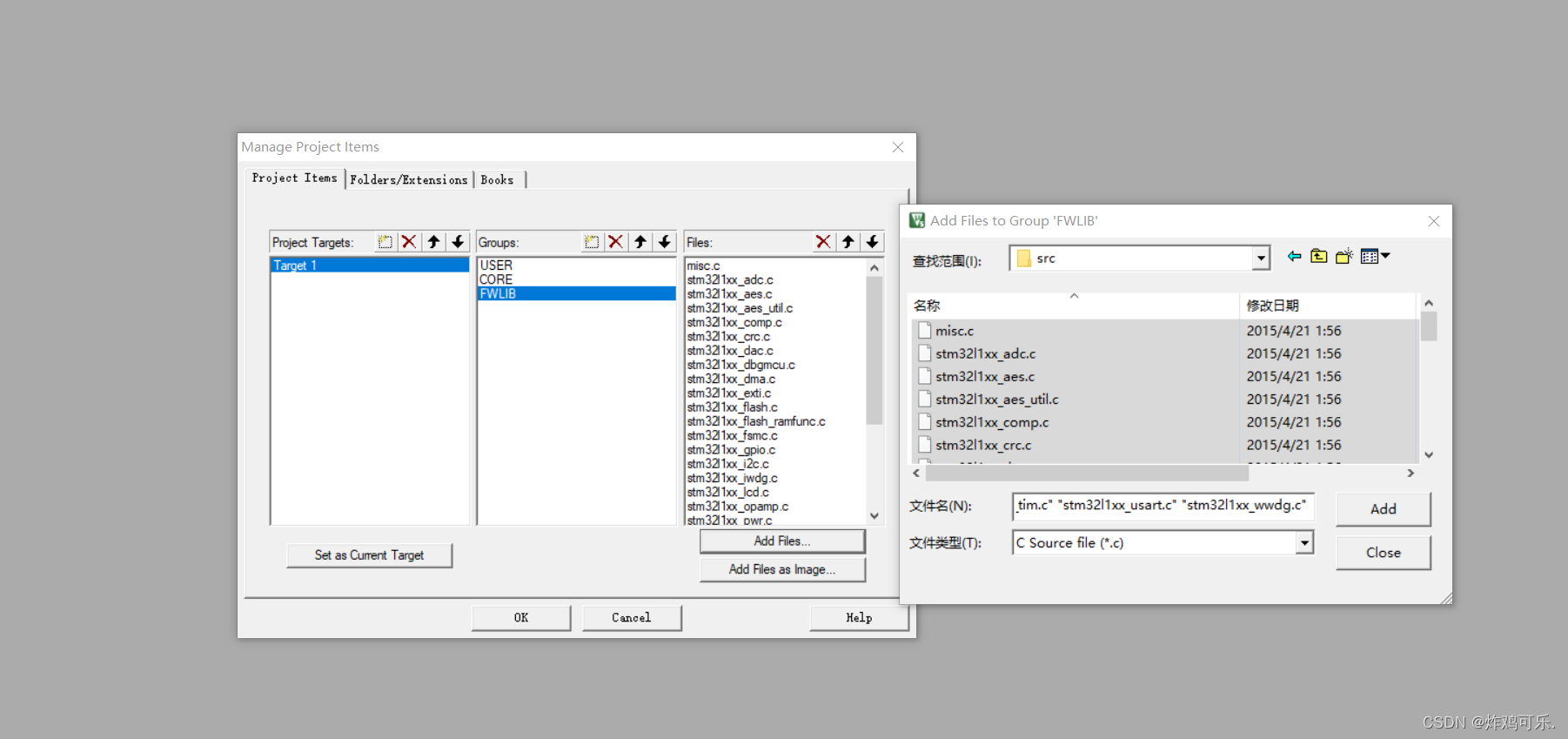

 下面我们往上述文件夹中添加文件。和刚才相同的方法，点击那个品子型图标。然后选择需要添加文件的 Group，这里第一步我们选择 FWLIB ， 然 后 点 击 右 边 的 Add Files, 定 位 到 我 们 刚 才 建 立 的 目 录STM32F10x_FWLib/src 下面，将里面所有的文件选中(Ctrl+A)，然后点击 Add，然后 Close。可以看到 Files 列表下面包含我们添加的文件。
（这里需要说明一下，对于我们写代码，如果我们只用到了其中的某个外设，我们就可以不
用添加没有用到的外设的库文件。例如我只用 GPIO，我可以只用添加 stm32f10x_gpio.c 而
其他的可以不用添加。这里我们全部添加进来是为了后面方便，不用每次添加，当然这样
的坏处是工程太大，编译起来速度慢，用户可以自行选择。）

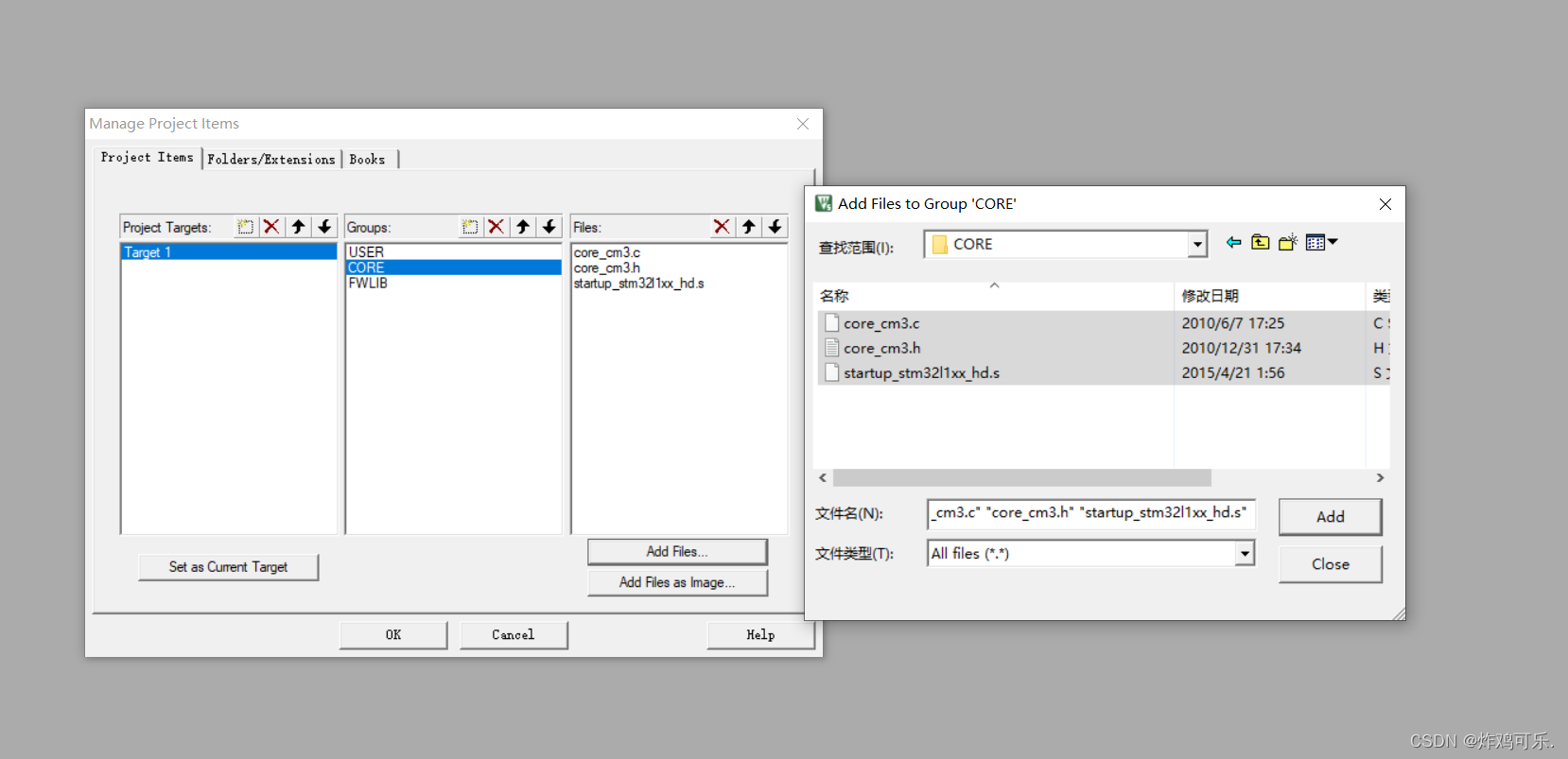

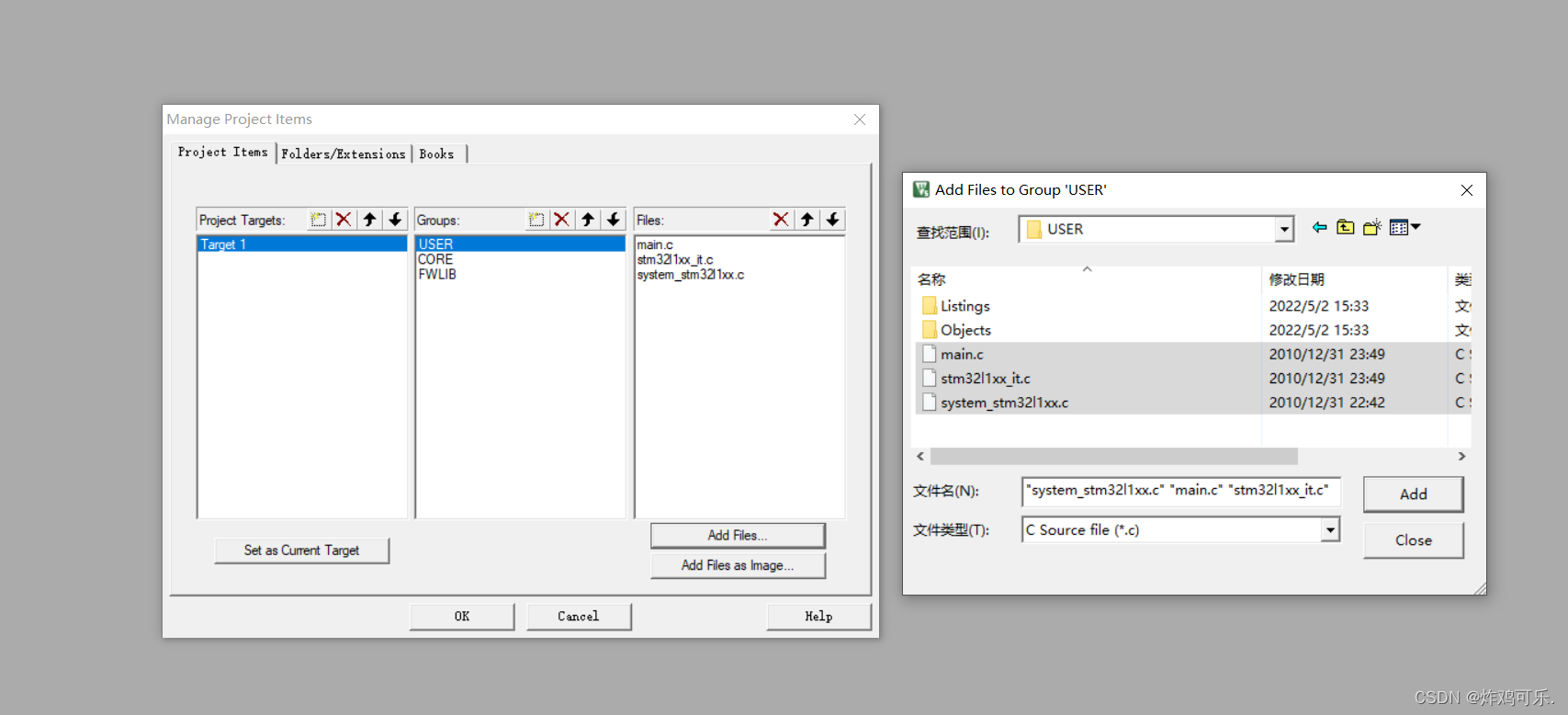

用同样的方法，将 Groups 定位到 CORE 和 USER 下面， 添加需要的文件。这里我们的 CORE 下面需要添加的文件为 core_cm3.c， startup_stm32f10x_hd.s (注意，默认添加的时候文件类型为.c,也就是添加 startup_stm32f10x_hd.s 启动文件的时候，你需要选择文件类型为 All files 才能看得到这个文件)， USER 目录下面需要添加的文件为 main.c， stm32f10x_it.c，system_stm32f10x.c。

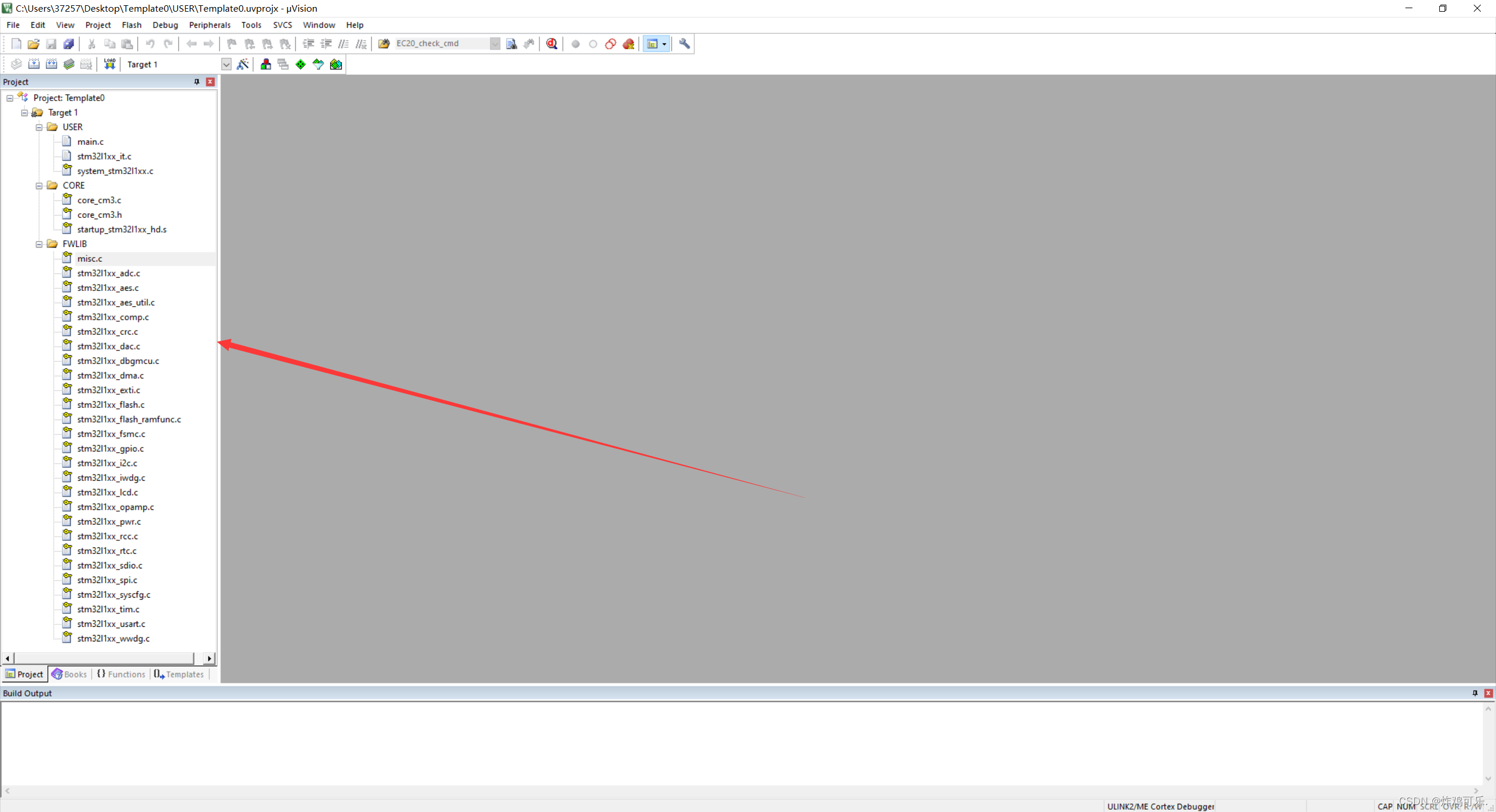

 这样我们需要添加的文件已经添加到我们的工程中了，最后点击 OK， 回到工程主界面。

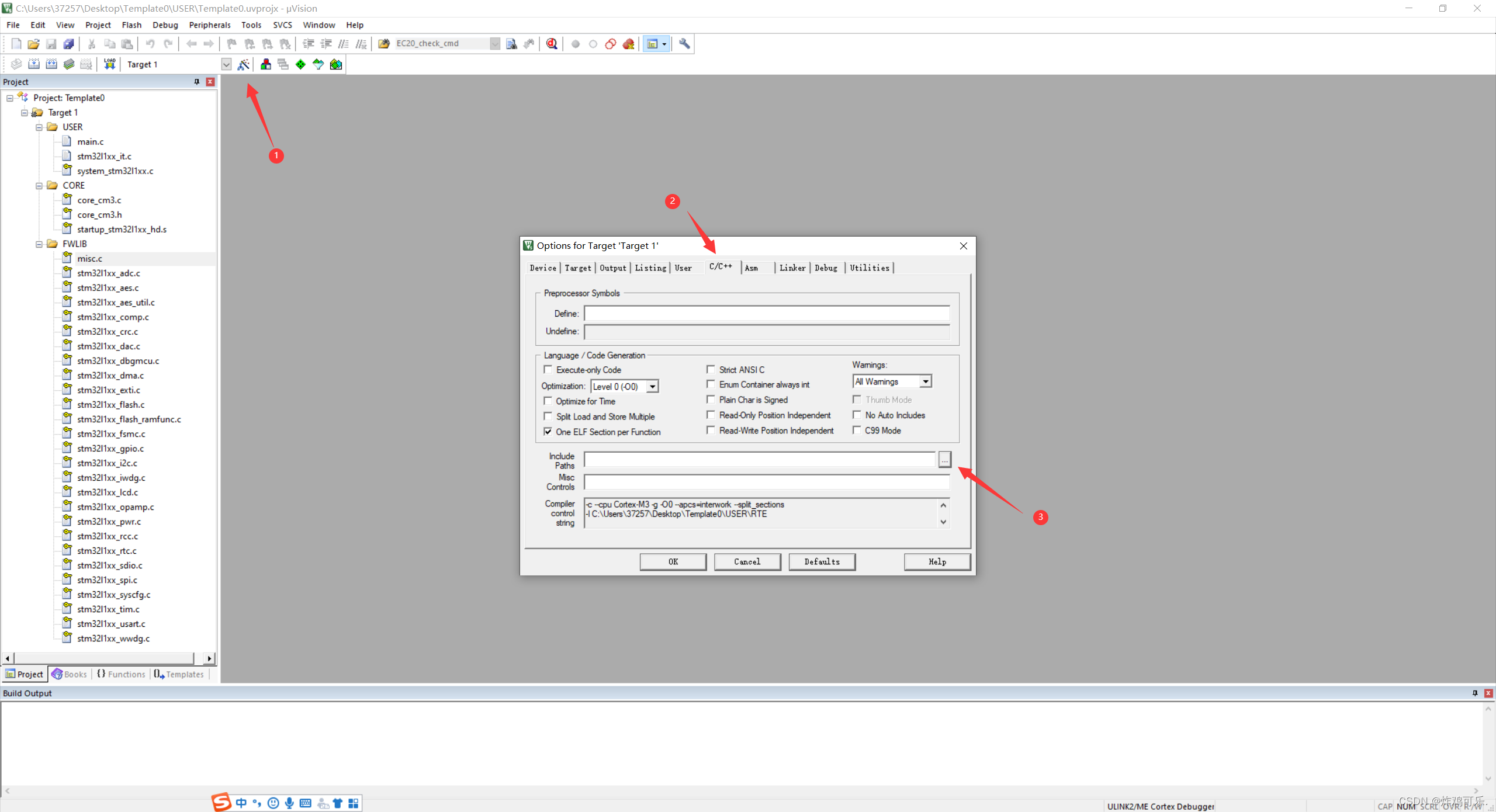

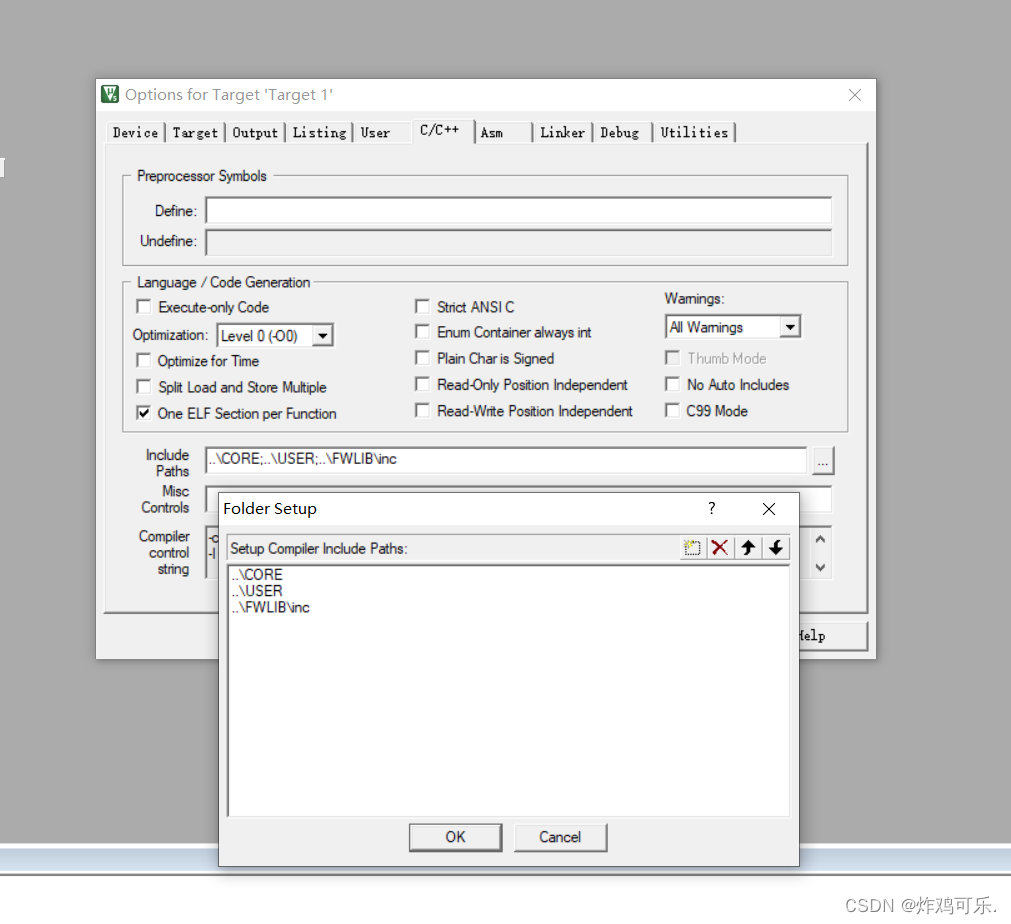

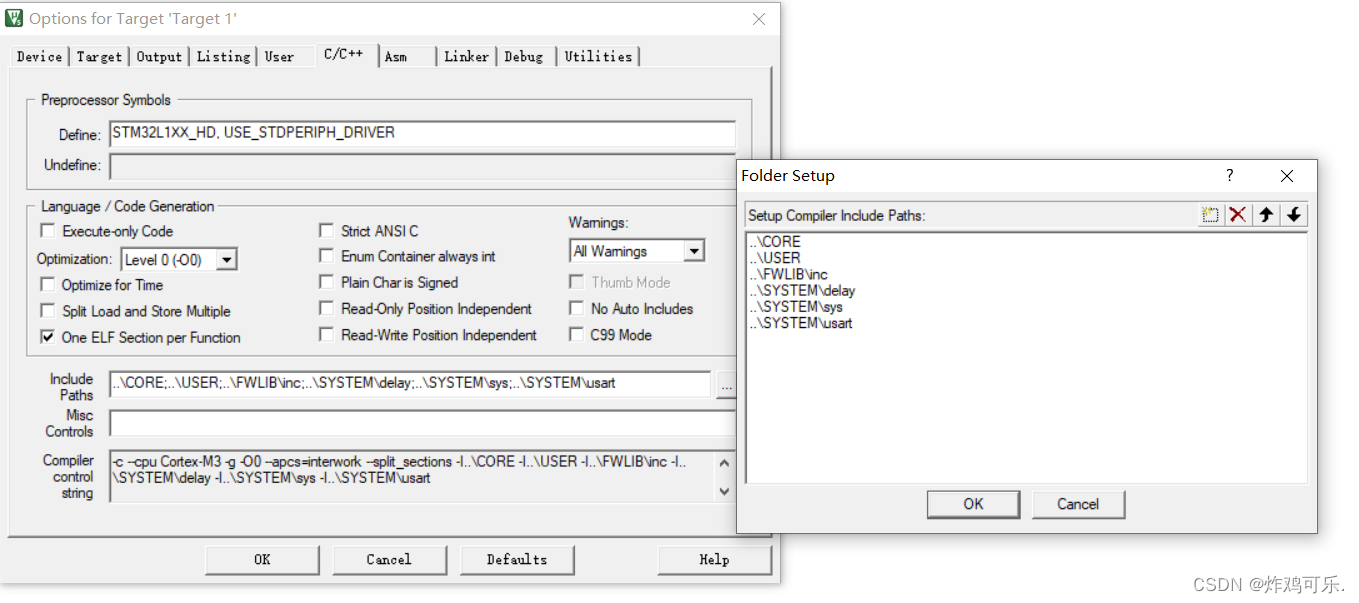

下面我们要告诉 MDK，在哪些路径之下搜索需要的头文件，也就是头文件目录。 这里大家要注意，对于任何一个工程，我们都需要把工程中引用到的所有头文件的路径都包含到进来。 回到工程主菜单，点击魔术棒 ，出来一个菜单，然后点击 c/c++选项.然后点击Include Paths 右边的按钮。弹出一个添加 path 的对话框，然后我们将图上面的 3 个目录添加进去。记住， keil 只会在一级目录查找，所以如果你的目录下面还有子目录，记得 path一定要定位到最后一级子目录。然后点击 OK

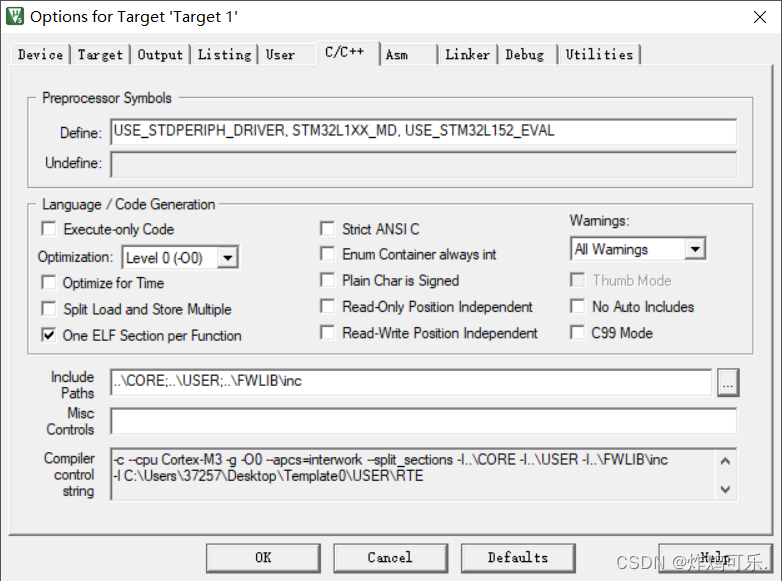

如果我们这时候进行编译的话，会发现报了很多错误，为什么呢?这是因为库函数在配置和选择外设的时候通过宏定义来选择的，所以我们需要配置一个全局的宏定义变量。点击魔术棒，定位到 c/c++界面，然后填写
“STM32L1XX_HD, USE_STDPERIPH_DRIVER”到 Define 输入框里面。这里解释一下，如果你用的是大容量那么 STM32L1XX_HD 修改为 STM32L1XX_MD，小容量修改为 STM32L1XX_LD. 然后点击 OK。

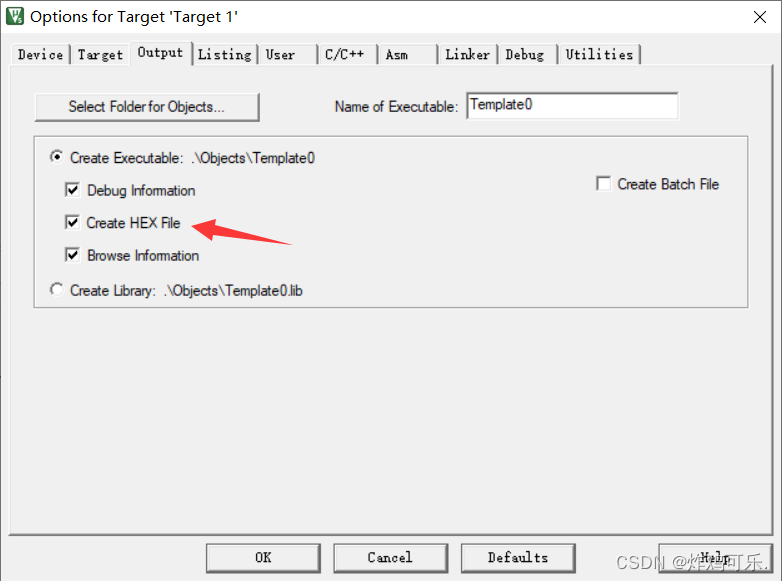

此时，工程模板就基本配置好了，编写main()函数覆盖原来的，是可以编译通过的。这样一个工程模版建立完毕。下面还需要配置，让编译之后能够生成 hex 文件。同样点击魔术棒，进入配置菜单，选择 Output。然后勾上下三个选项。 其中 Create HEX file 是编译生成 hex 文件， Browser Information 是可以查看变量和函数定义。

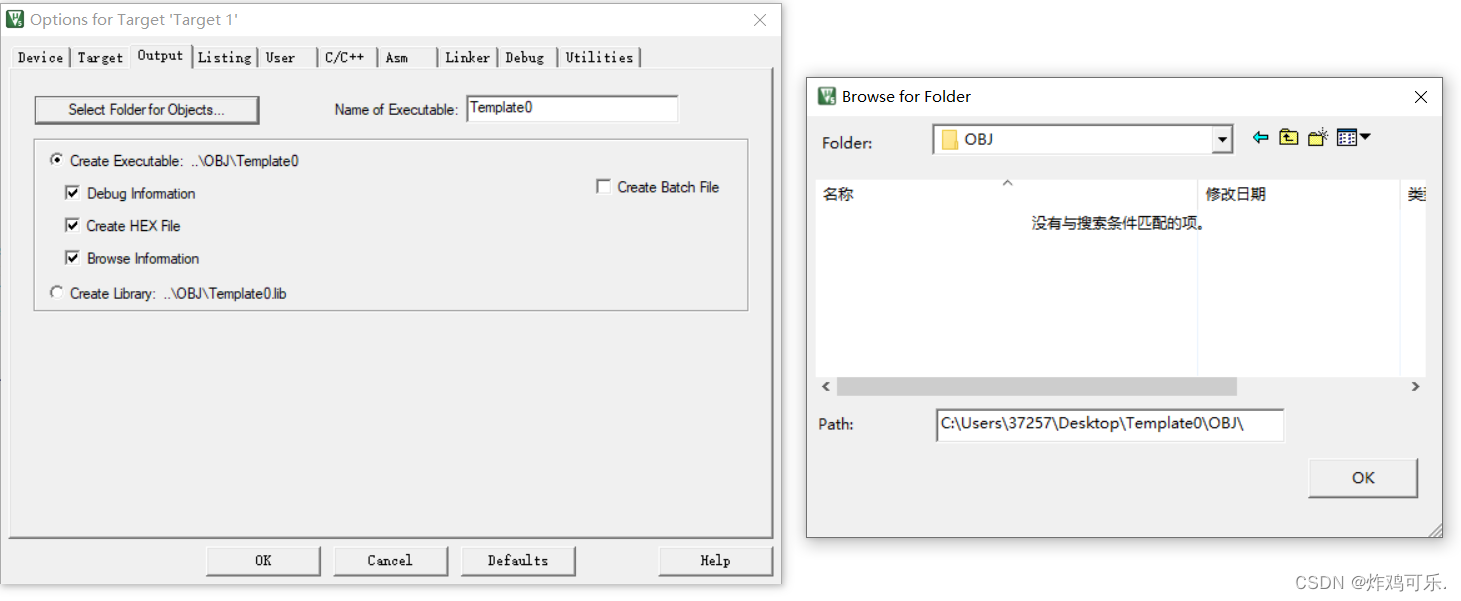

 最后在编译之前我们首先要选择编译中间文件编译后存放目录。方法是点击魔术棒，然后选择“Output”选项下面的“Select folder for objects…” ,然后选择目录为我们上面新建的 OBJ 目录。 这里大家注意，如果我们不设置 Output 路径，那么默认的编译中间文件存放目录就是 MDK 自动生成的 Objects 目录和 Listings 目录。



 重新编译代码，会生成hex 文件在 OBJ 目录下面，这个文件我们用 flymcu 下载到 mcu 即可运行。 到这里，一个工程模板就建立了。

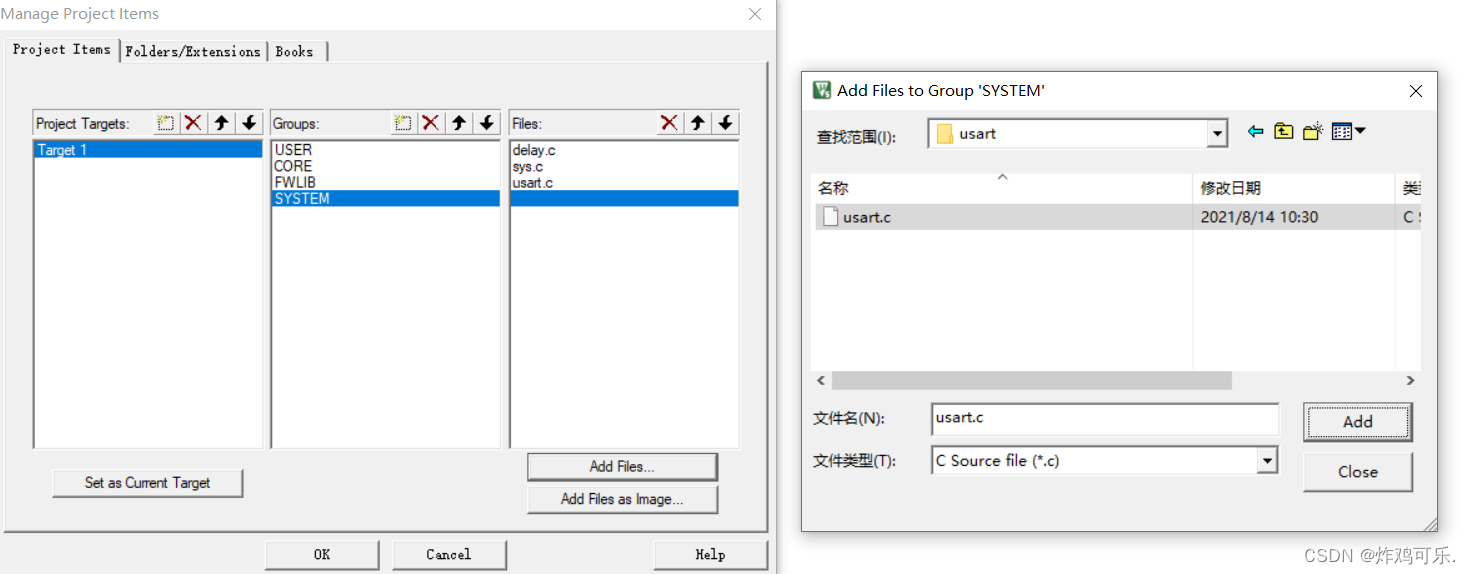

最后的最后我们进行SYSTEM文件夹的的内容添加，我们可以直接打开正点原子提供的实验，每个实验都有一个 SYSTEM 文件夹，下面有 3 个子目录分别为 sys,usart,delay，存放的是每个实验都要使用到的共用代码，每个子文件夹下面都有相应的.c 文件和.h 文件。 我们接下来要将这三个目录下面的代码加入到我们工程中去。

同样，我们需要将以上三个源文件的头文件路径告诉MDK，也就是添加头文件路径



 注意：写代码时，记得在代码的最后面加上一个回车，否则会有警告
