一、LVGL简介

1.1、什么是LVGL

LVGL（Light and Versatile Graphics Library）是一个免费的开源图形库，提供创建具有易于使用的图形元素、漂亮的视觉效果和低内存占用的嵌入式 GUI。接下来我们来看一下 LVGL图形用户库的主要特征有哪些：

强大的构建块：按钮、图表、列表、滑块、图像等部件。
具有高级图形属性：具有动画、抗锯齿、不透明度、平滑滚动的高级图形。
支持各种输入设备：如触摸、鼠标、键盘、编码器。
支持多语言：UTF-8 编码。
支持多显示器：它可以同时使用多个 TFT 或者单色显示器。
支持多种样式属性：它具有类 CSS 样式的完全可定制的图形元素。
独立于硬件之外：它与任何微控制器或显示器一起使用。
可扩展性：它能够以小内存运行(最低 64 kB 闪存，16 kB RAM 的 MCU)。
支持操作系统、外部存储器和 GPU(不是必需的)。
具有高级图形效果：可进行单帧缓冲区操作。
纯 C 编写： C语言编写以获得最大的兼容性。

从上述特征可知：LVGL 是一款具有丰富的部件，具备高级图形特性，支持多种输入设备，多国语言和独立于硬件之外等免费的开源图形库

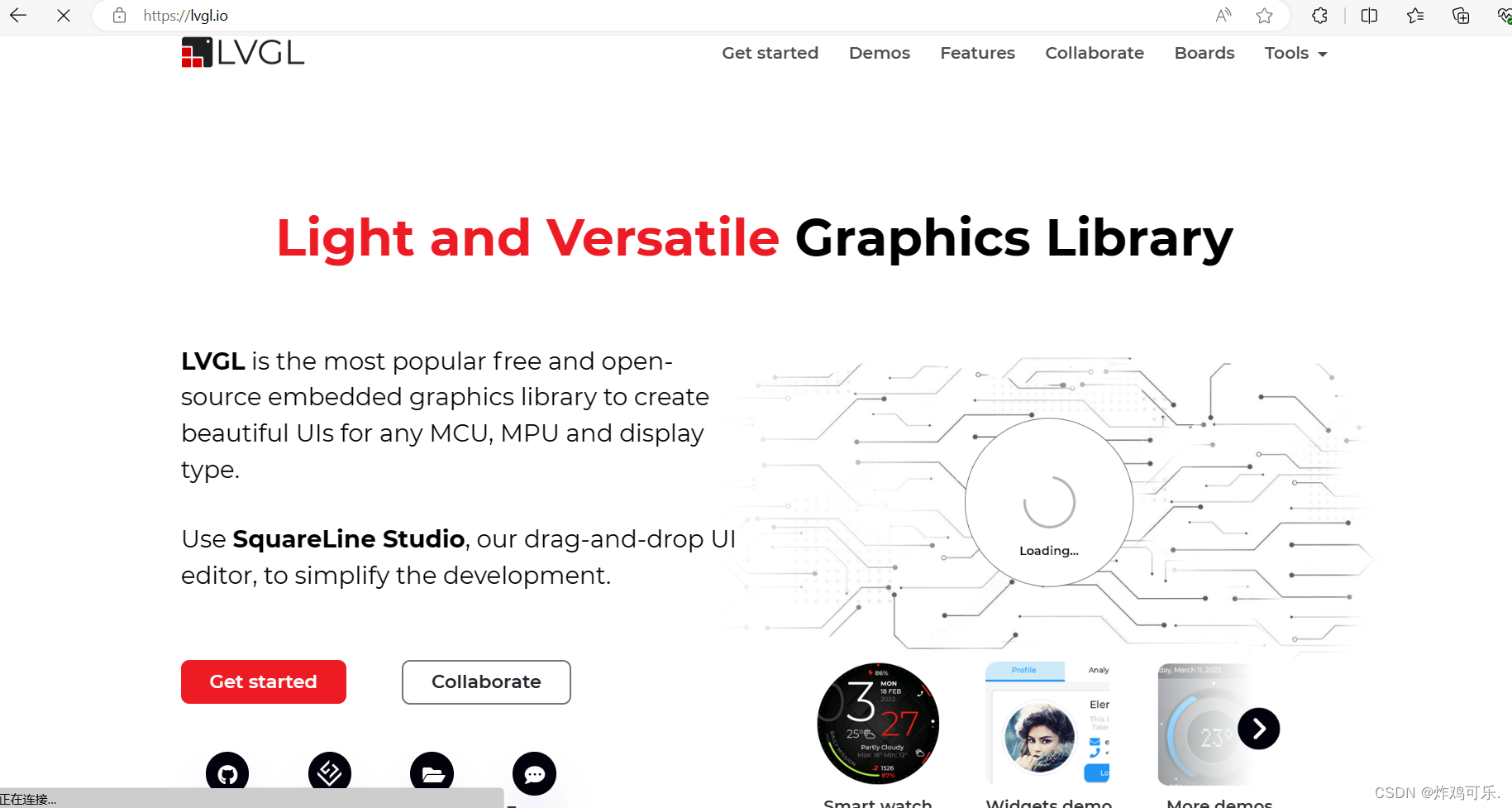

官网地址：https://lvgl.io/

注：该网页主要包含用户文档、图片转换器和字体转换器

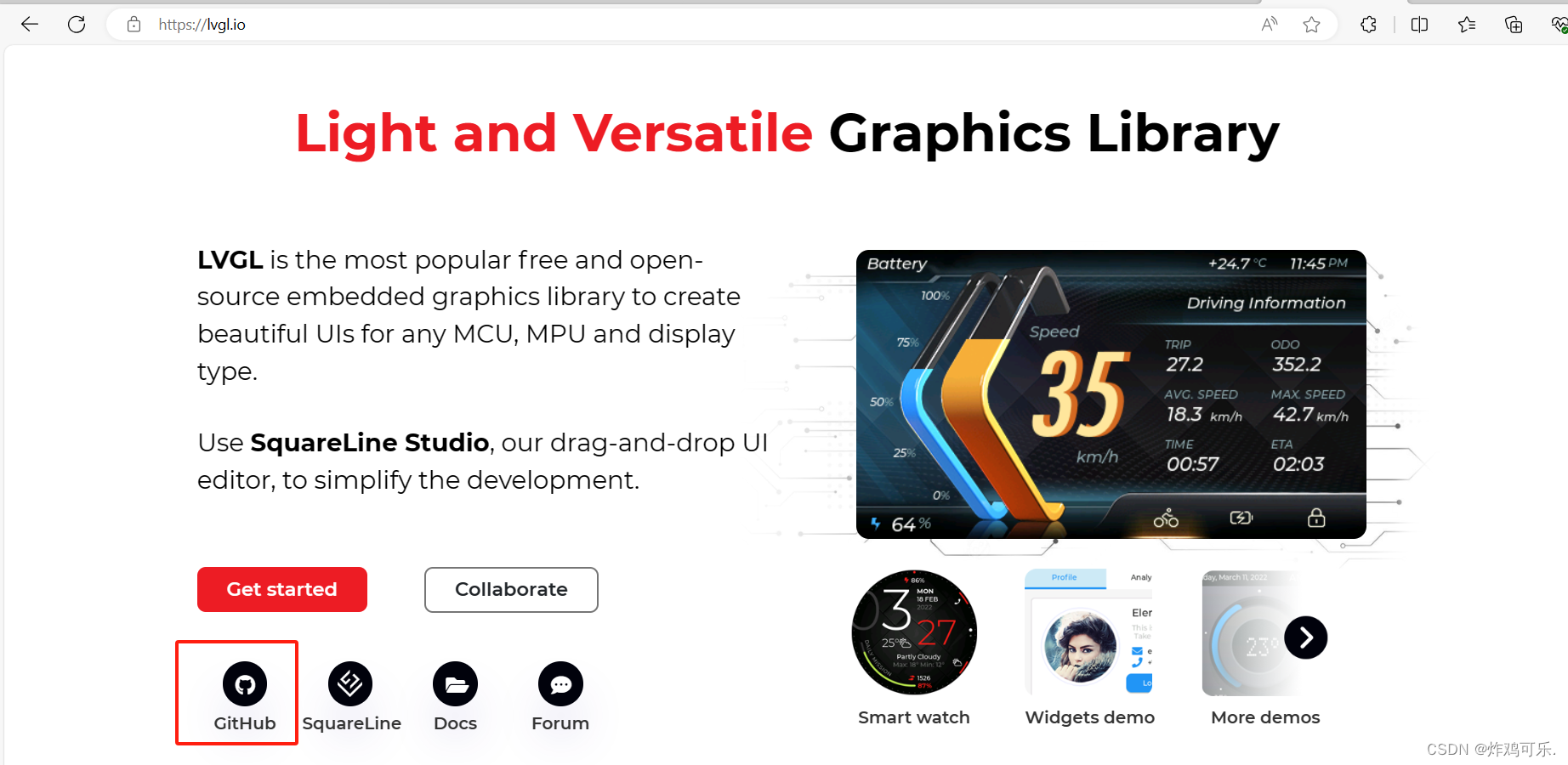

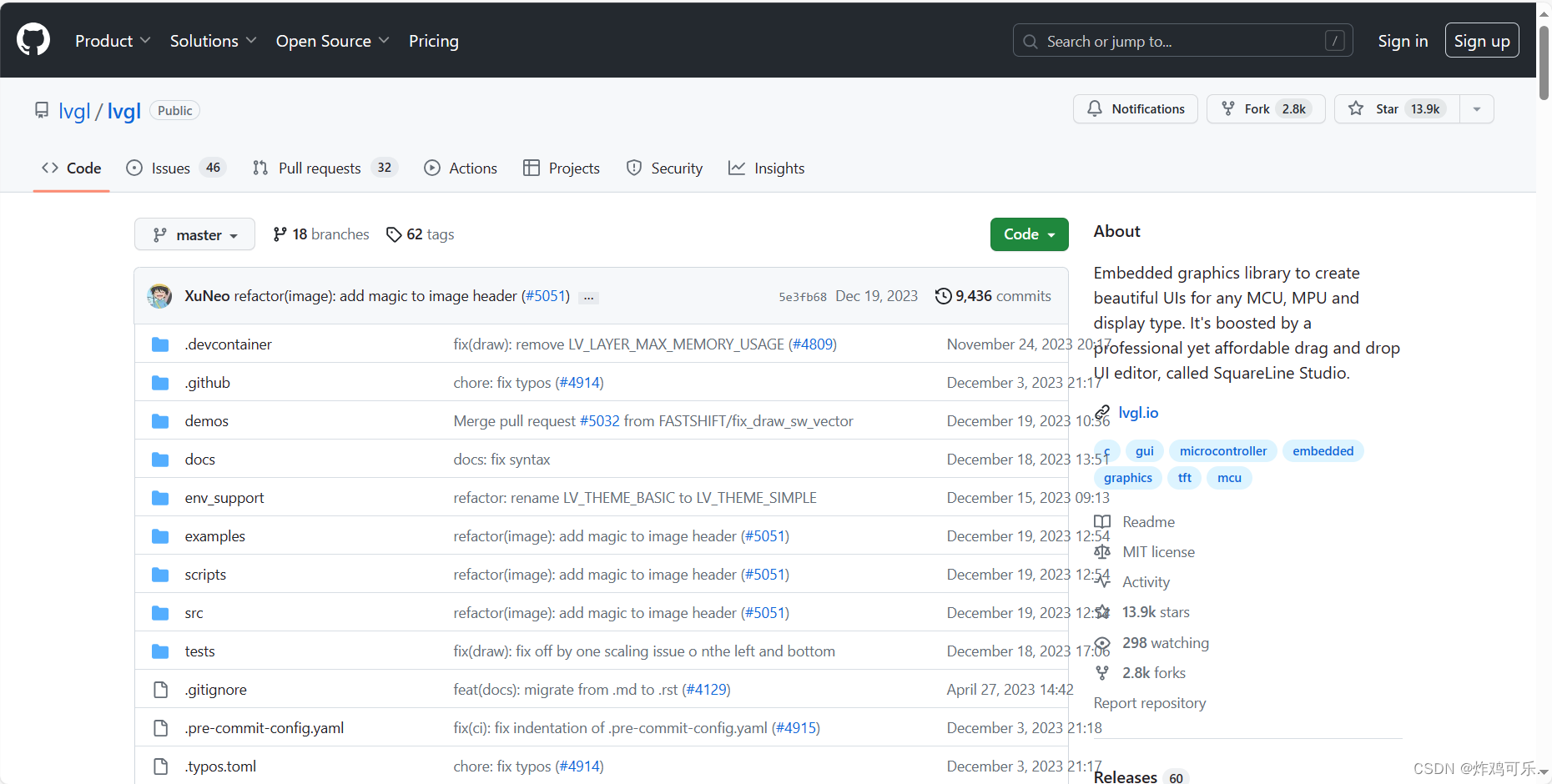

如下图所示，点击“GitHub”图标即可进入 LVGL 源码的 github 仓库，在该仓库中，可以下载 LVGL 相关的源码

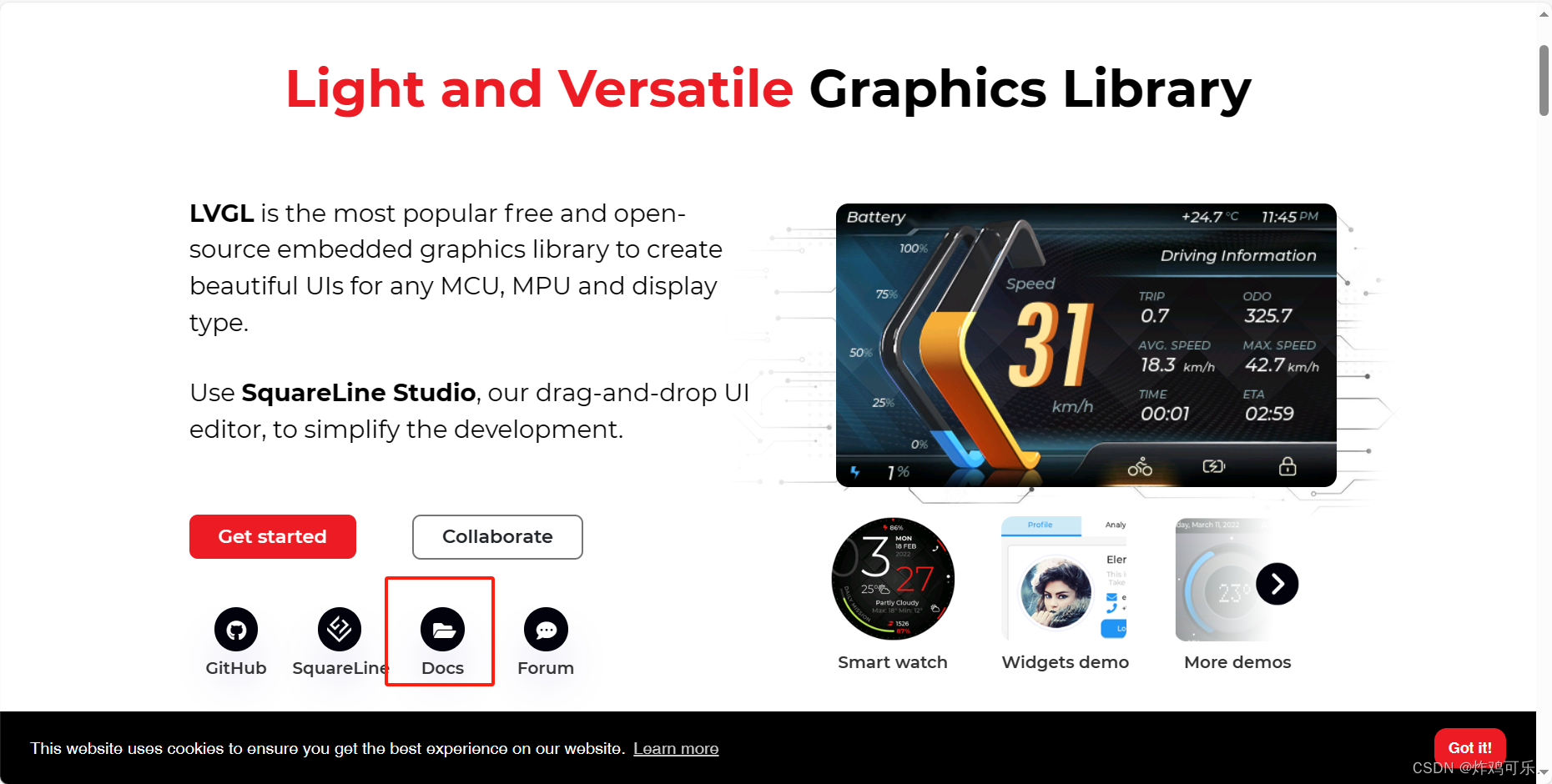

如下图所示，点击“Docs”图标即可打开LVGL官方文档，该文档是纯英文编写的，主要讲解LVGL的基础知识、移植、部件使用、示例等等

1.2、LVGL移植要求

1.2.1、MCU要求

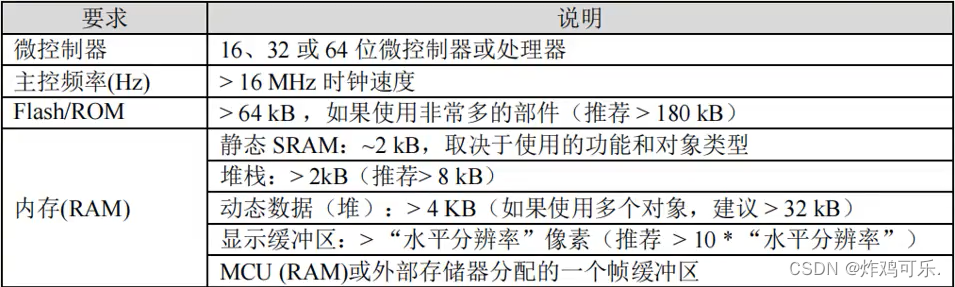

LVGL图形库移植对 MCU是有要求的，每一个能够驱动显示器的 MCU 是否能运行 LVGL图形库，取决于 MCU 是否具备 LVGL 的最低移植需求。该最低移植需求如下图所示：

从上图可知：微处理器至少是 16 位以上的，显然有些微处理器并不满足这个最低移植需求，接下来，我们以STM32F103ZET6开发板来对比是否满足 LVGL 最低移植需求。STM32开发板的主控 MCU 是 32 位微处理器单元，它的主频率为72MHz，内嵌 Flash 为512KB 以及内嵌 SRAM 为 64KB 等资源信息，这些资源信息比图中的LVGL 最低移植要求是远远大于的，所以是可移植 LVGL 图形库的

1.2.2、显示屏

LVGL 只需要一个简单的驱动程序函数即可将像素阵列复制到显示器的给定区域中，其对

显示屏的兼容性很强，具体要求如下（满足其一即可）：

具有 8/16 /24/ 32 位色深的显示屏。
HDMI 端口的显示器
小型单色显示器。
LED 矩阵。
其他可以控制像素颜色/状态的显示器。

例如正点原子的2.8/3.5/4.3/7/10.1寸TFTLCD模块及RGBLCD模块都是16位深的显示屏，这些显示屏皆可满足要求

1.3、LVGL源码获取

LVGL 相关的源码和工程都是存放在 GitHub 远程仓库中，该 GitHub 远程仓库地址为： GitHub - lvgl/lvgl: Embedded graphics library to create beautiful UIs for any MCU, MPU and display type. It's boosted by a professional yet affordable drag and drop UI editor, called SquareLine Studio.读者可以在浏览器打开并下载 LVGL 图形库最新版本源码。

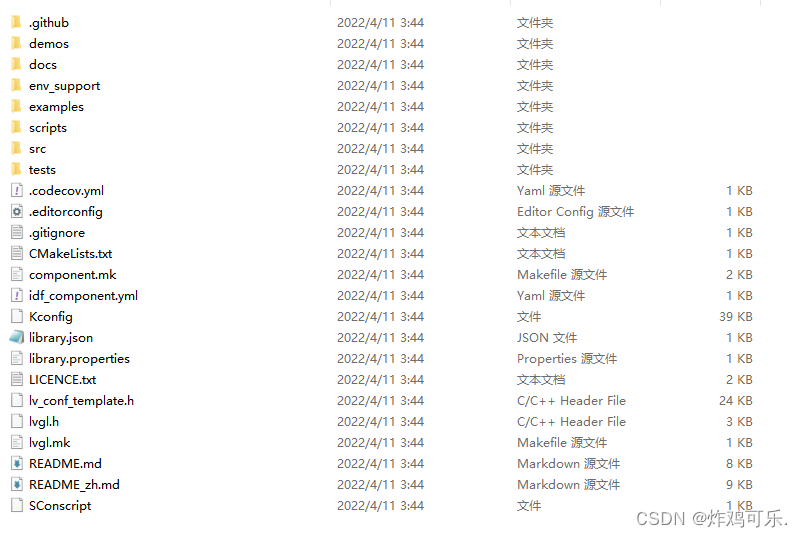

下载完成解压之后，如下图所示

注：本文章中下载的源码版本为V8.2

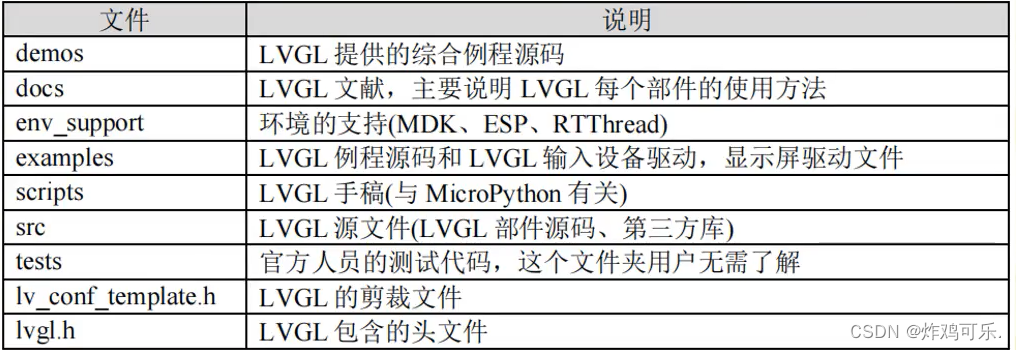

由上图可知，LVGL源码的目录下有很多文件和文件夹，但我们并不需要完全去了解它们，我们只需要大概的知道文件夹的含义及移植需要的相关部分即可，各文件夹和文件的功能如下图所示：

由上表可知，与LVGL移植相关的文件有examples文件夹、src文件夹、lv_conf_template.h文件和lgvl.h文件，其他部分均与移植无关，我们可以选择忽略

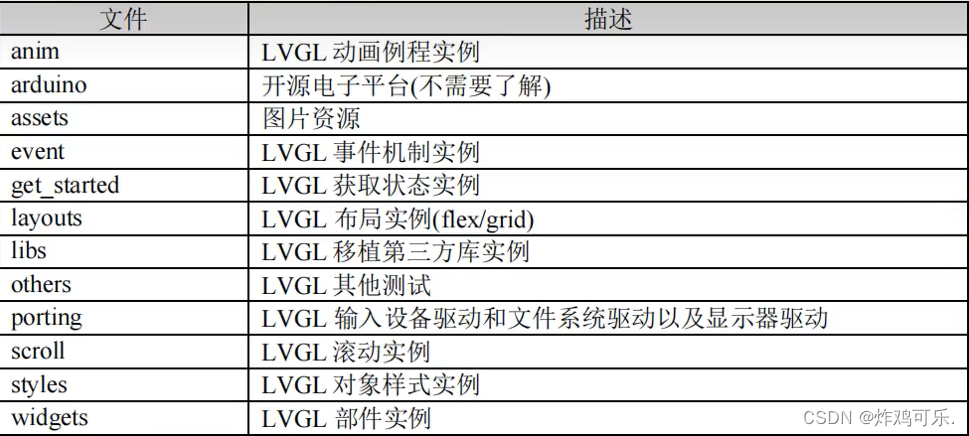

1.3.1、examples文件夹

该文件夹主要包含 LVGL 部件实例、动画实例、其他第三方库实例以及输入设备和显示器驱动文件等内容

注：上表中，只有potring文件夹与移植相关，其他文件夹中存放的是各种实例，可选择忽略

1.3.2、src文件夹

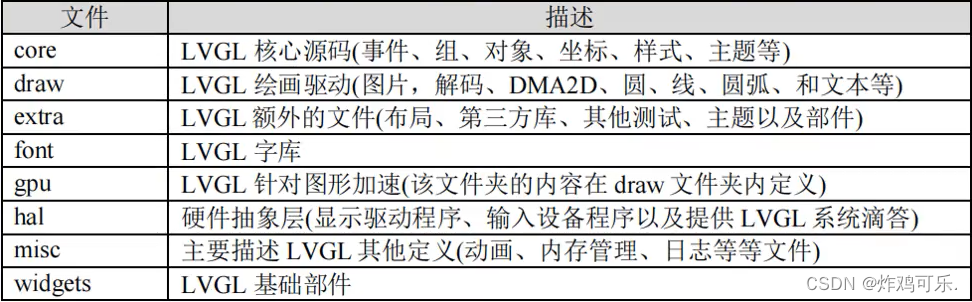

该文件夹主要包含 LVGL 源文件(部件源码、多种解码库)

注：上表中的内容在移植中都是需要用到的，不可选择忽略

二、开始移植

通过上一章的简单介绍，我们对LVGL有了一个大概的认知，接下来我们就将开始进行移植的操作

2.1、准备工作

硬件：STM32F103ZET6开发板

屏幕：7寸LCD显示屏（800*480）

在移植LVGL之前，我们需要先准备一个基础工程，因为本章是无操作系统的移植，因此我们准备的基础工程也要是裸机的，这里我们采用正点原子的《实验27 触摸屏实验》，同时由于我们需要为LVGL提供时基，因此我们还需要准备正点原子的《实验8 定时器中断实验》，最后我们还要准备LVGL8.2版本的源码文件

2.1.1、裁剪LVGL工程源码

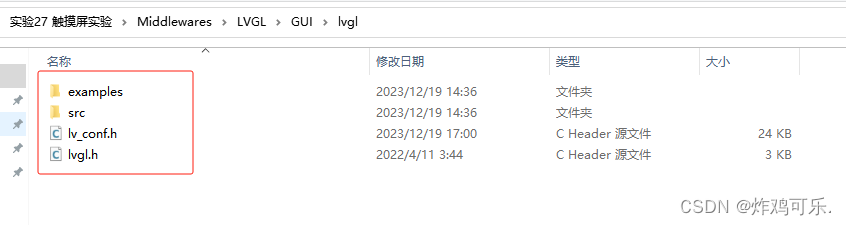

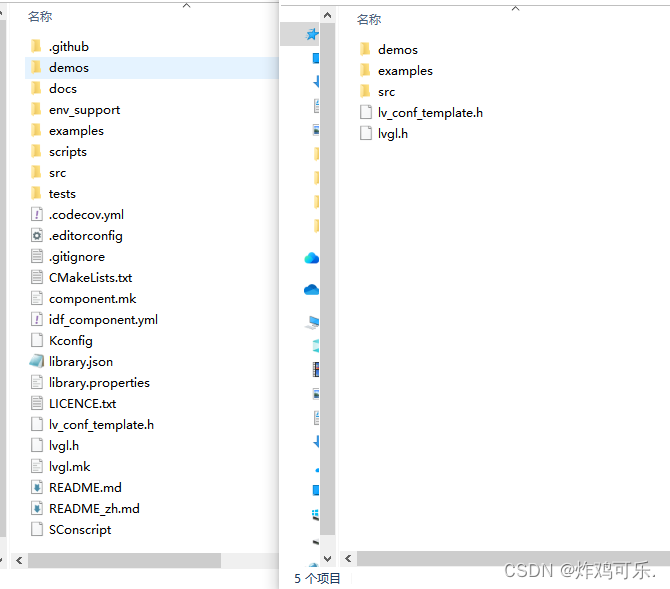

准备好上述文件之后，我们就开始对LVGL进行裁剪，我们打开源码文件，将除了examples文件夹、src文件夹、 lv_conf_template.h文件，lvgl.h文件之外的文件都删除掉，因为这些文件是与移植无关的（如果需要用到官方的测试demo，则可以保留demos文件夹，如果不需要将其一并删除即可，本次需要用到测试demo，因此保留了demos文件夹），裁剪完成之后如下图所示：

注：左边为未裁剪之前的源码，右边为裁剪之后的源码

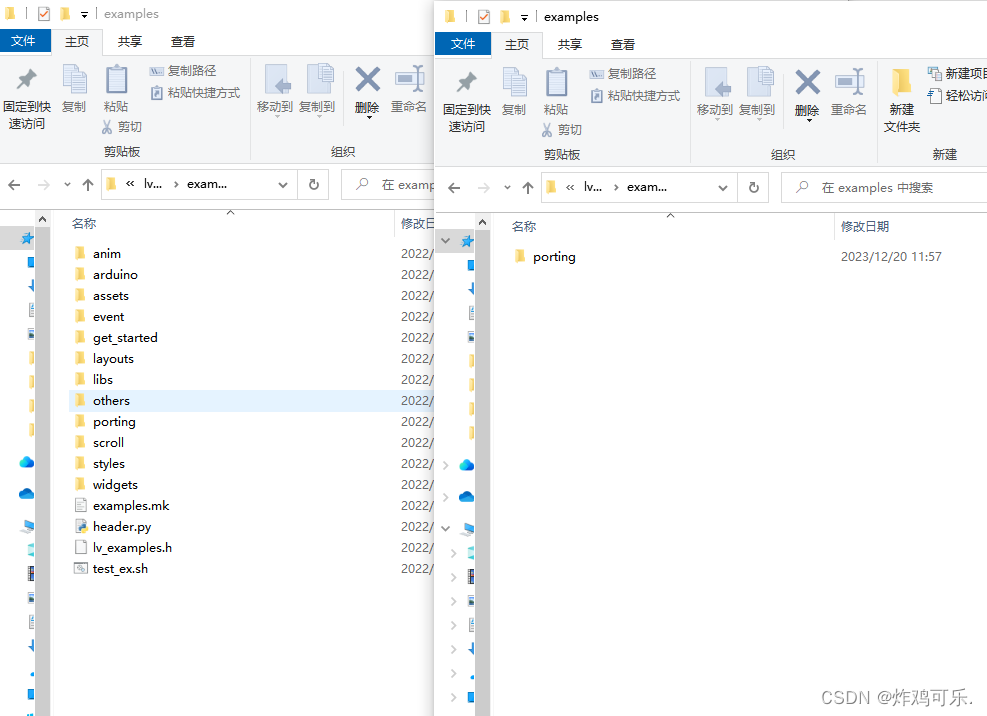

接着打开examples文件夹，将除了porting之外的文件全部删除

注：左边为未删减之前的examples文件夹，右边为裁剪之后的examples文件夹

2.1.2、更改文件名

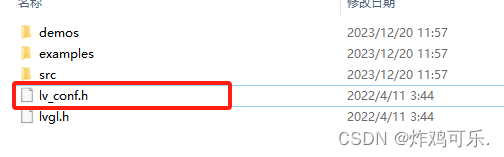

1.将 lv_conf_template.h 文件名修改成 lv_conf.h 文件名，修改之后如下图所示：

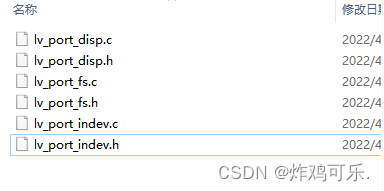

2.将porting文件夹里面的文件全部去除_template字样，修改后如下图所示：

例子：lv_port_disp_template.c 修改为 lv_port_disp.c

2.1.2、修改条件编译指令

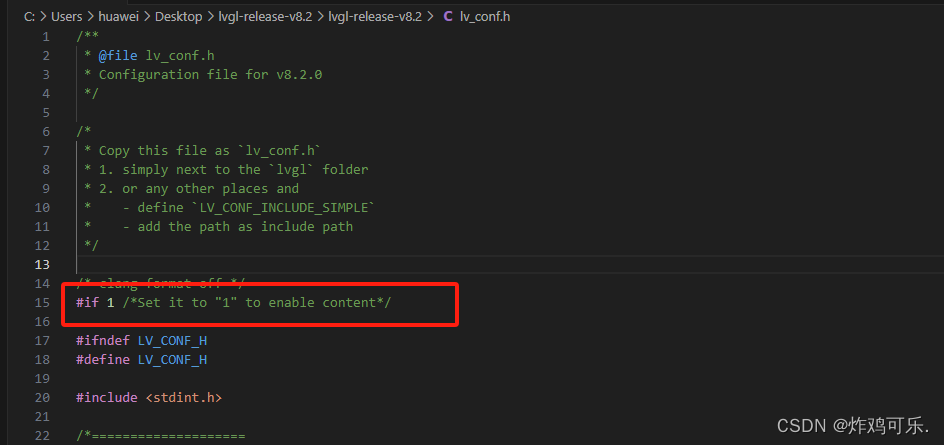

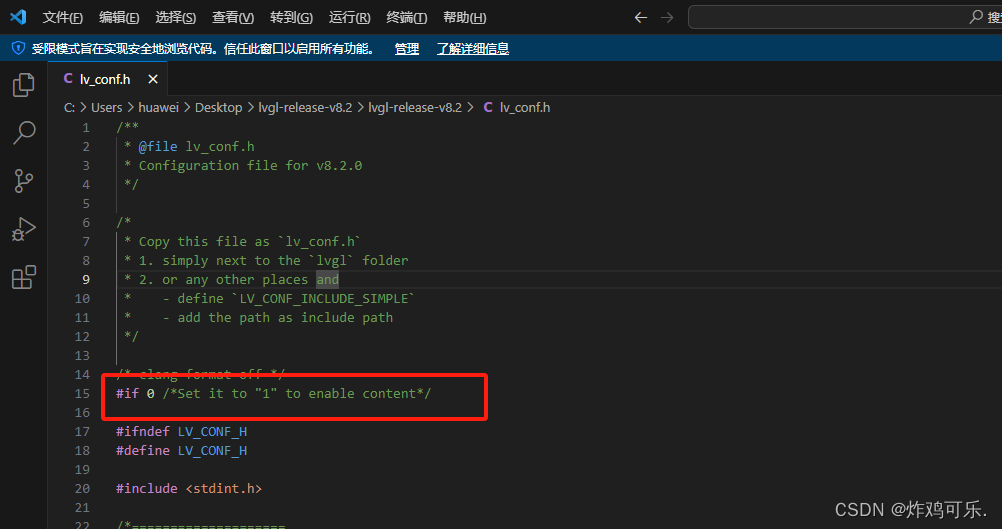

1、通过记事本或vscode打开lv_conf.h文件，按要求进行修改，修改完成之后将其保存

修改前：

修改后：

2、打开porting文件夹，将里面的全部文件按要求进行修改

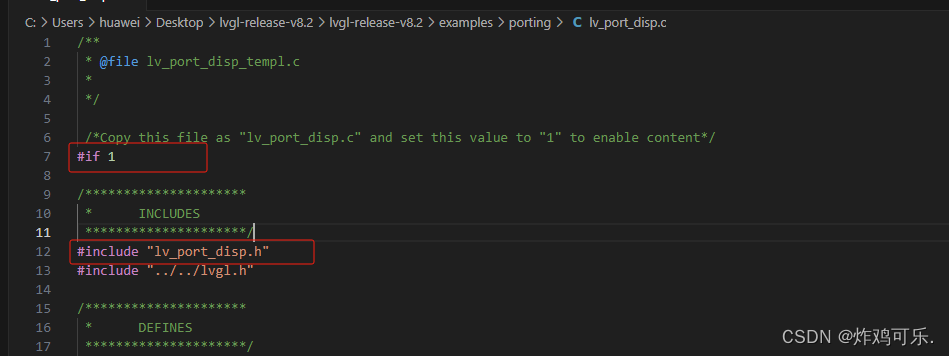

lv_port_disp.c文件

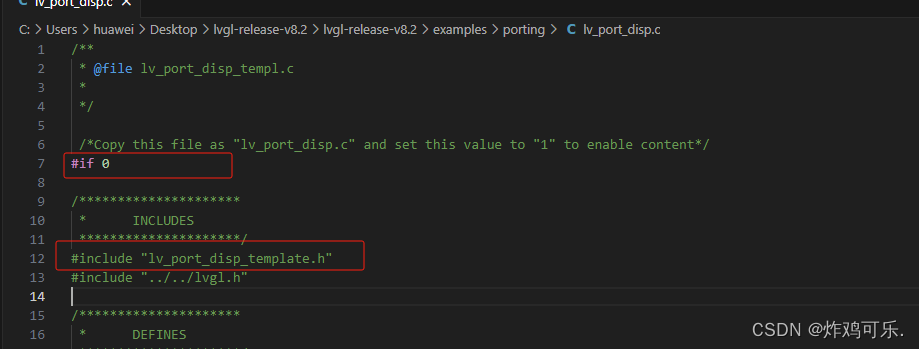

修改前：

修改后：

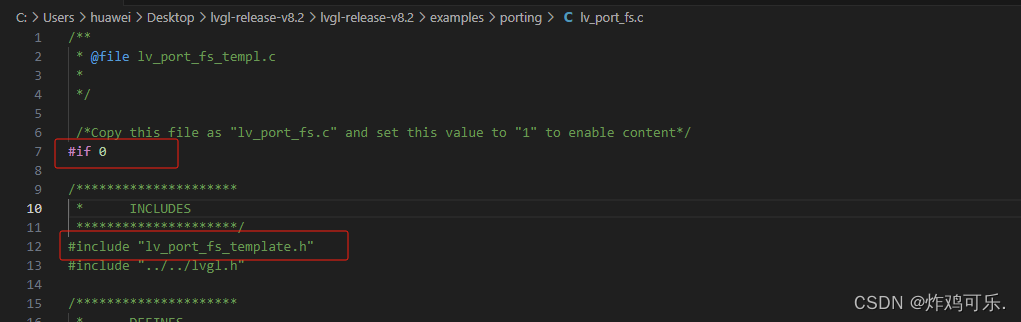

lv_port_fs.c文件

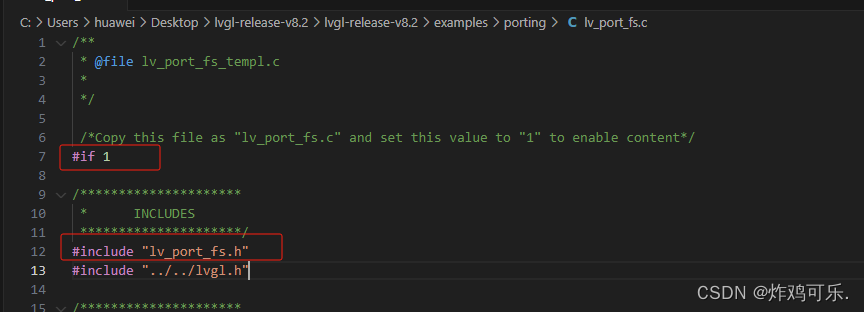

修改前：

修改后：

lv_port_indev.c文件

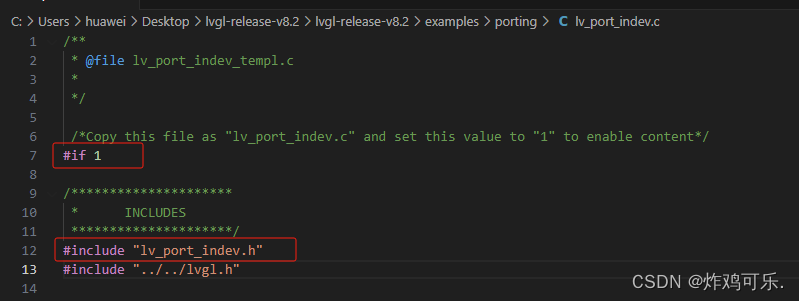

修改前：

修改后：

修改完C文件，接着修改H文件

lv_port_disp.h文件

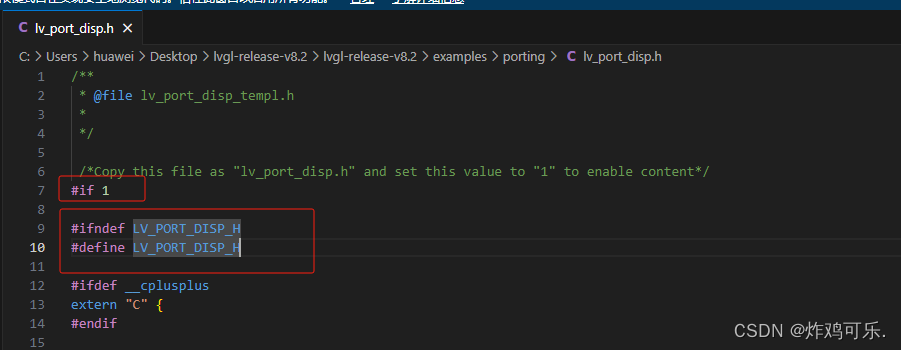

修改前：

修改后：

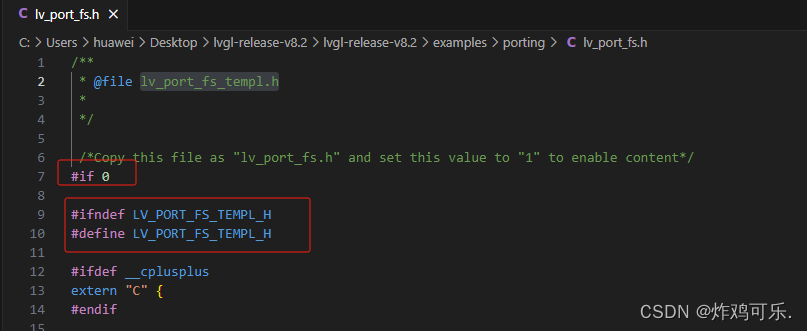

lv_port_fs.h文件

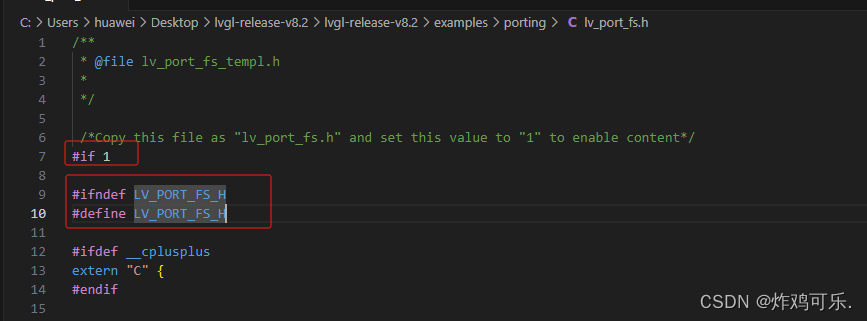

修改前：

修改后：

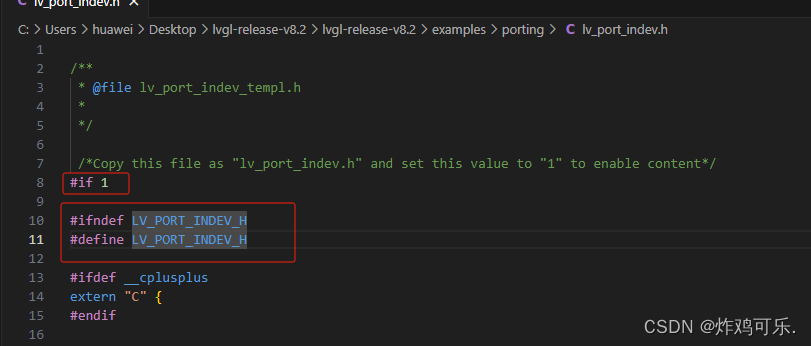

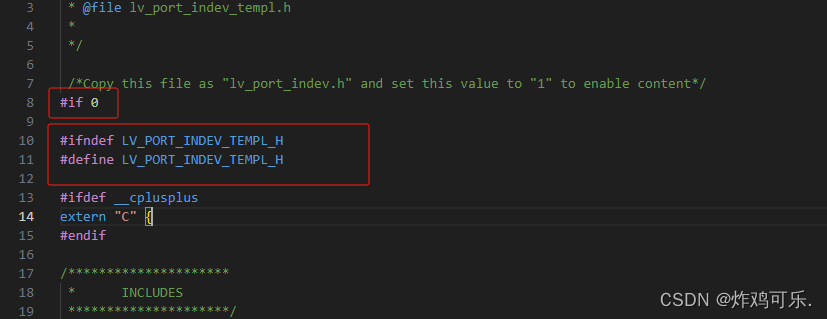

lv_port_indev.h文件

修改前：

修改后：

2.2、添加工程文件

2.2.1、新建Middlewares文件夹

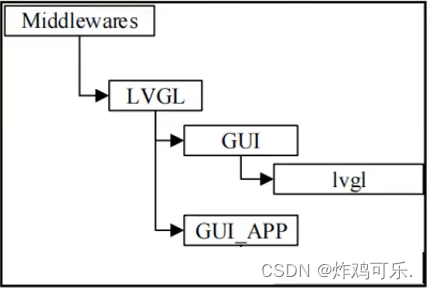

我们在前面准备的基础工程目录下，新建一个 Middlewares 文件夹，并在该文件夹下新建 LVGL 文件夹，其次在该文件夹下再新建 GUI 文件夹和 GUI_APP 文件夹，在这两个文件夹下也分别新建 lvgl文件夹，lvgl 文件夹保存前面所精简后的LVGL源码的文件和文件夹，而 GUI_APP 文件夹保存用户编写的文件

注：具体的文件结构图

为什么要使用这样的文件结构呢，因为 LVGL 的源文件内声明 lvgl.h 文件都是以“#include “…/…/lvgl.h””这样的形式声明的，显然这个文件的声明是放在第三层路径下，所以我们把 LVGL 源码放在上图中的 lvgl 文件夹下，这样就符合了 LVGL 声明路径的风格

2.2.2、复制LVGL源码到工程中

将裁剪过后的LVGL源码复制到Middlewaes/LVGL/GUI/lvgl 路径下，如下图所示：

注：demos文件夹先不用复制，后续再讲述复制到何处

2.2.3、添加工程分组

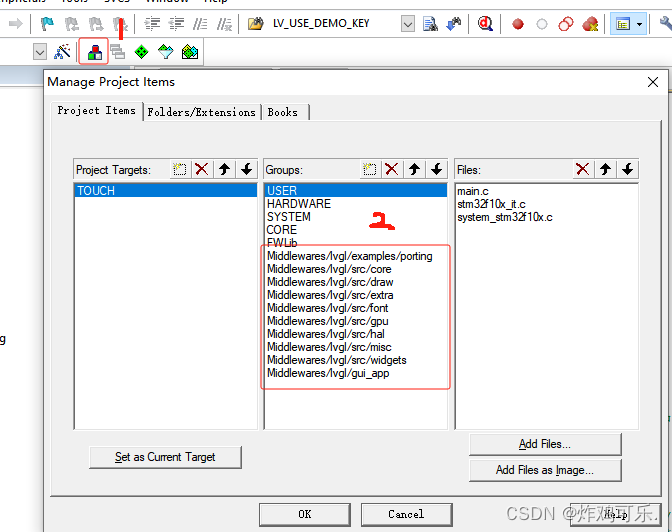

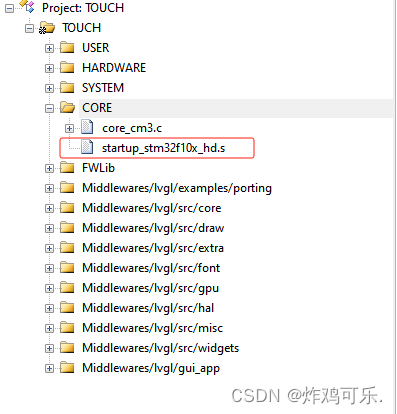

打开基础工程，添加如下工程分组

注：该工程分组是为了对应src文件夹中的内容

2.2.4、添加LVGL源文件

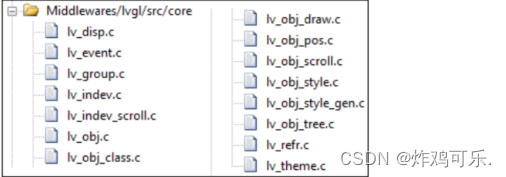

（1）Middlewares/lvgl/src/core 组添加 core 文件夹下的全部.c 文件，如下图所示：

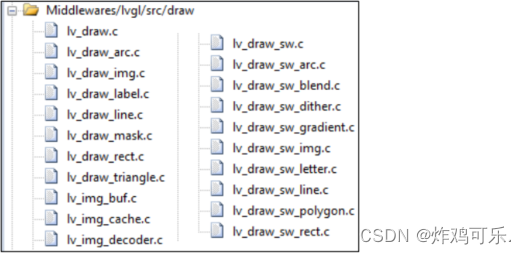

（2）Middlewares/lvgl/src/draw 组添加 draw 文件夹下除 nxp_pxp、 nxp_vglite、sdl 和stm32_dma2d 文件夹之外的全部.c 文件，如下图所示：

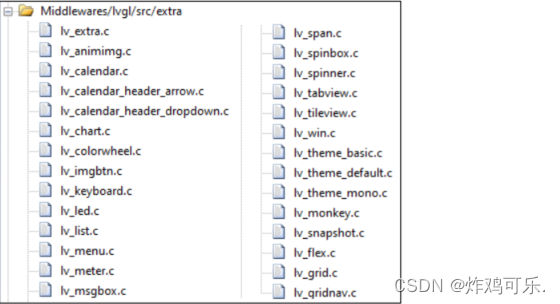

（3）Middlewares/lvgl/src/extra 组添加 extra 文件夹下除libs文件夹外的全部.c 文件，如下图所示：

注：Middlewares/lvgl/src/lib文件夹下的文件没有添加到该分组，这些文件是第三方解码库相关的，后续使用到时在讲解如何添加和使用

（4） Middlewares/lvgl/src/font 组添加 font 文件夹下的全部.c 文件，如下图所示：

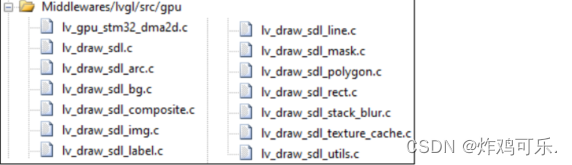

（5）Middlewares/lvgl/src/gpu 组添加 draw/stm32_dma2d 和 draw/sdl 文件夹下的全部.c 文件，如下图所示：

（6）Middlewares/lvgl/src/hal 组添加 hal 文件夹下的全部.c 文件，如下图所示：

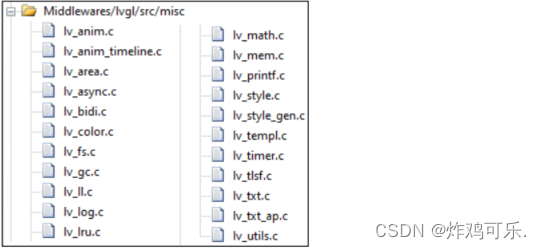

（7）Middlewares/lvgl/src/misc 组添加 misc 文件夹下的全部.c 文件，如下图所示：

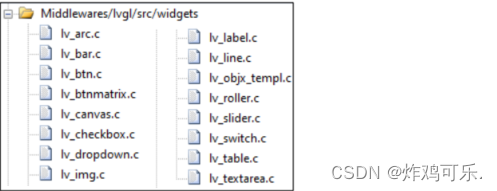

（8）Middlewares/lvgl/src/widgets 组添加 widgets 文件夹下的全部.c 文件，如下图所示：

（9）Middlewares/lvgl/examples/porting 组添加Middlewares/LVGL/GUI/lvgl/examples/porting目录下的 lv_port_disp.c 和 lv_port_indev.c 文件，如下图所示：

2.2.5、添加头文件路径

移植LVGL只需要添加关键的头文件路径即可，因为lvgl.h文件已经为我们省去很多包含头文件的操作，添加的头文件路径如下图所示：

2.2.6、添加定时器驱动

将《实验8 定时器中断实验》中的TIMER驱动文件，复制去基础工程的HARDWARE中

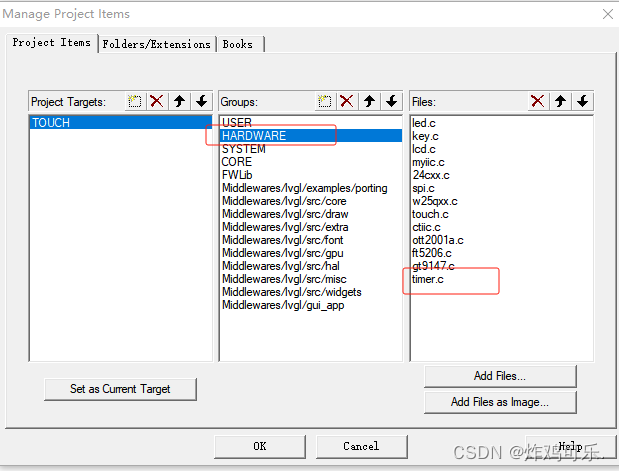

复制文件夹完成之后，打开工程，将TIMER添加进工程分组中

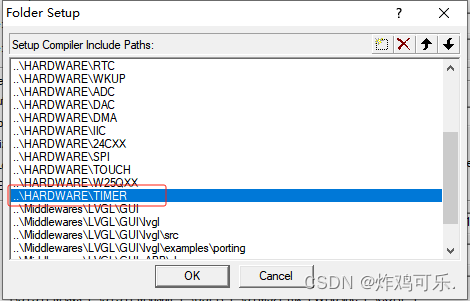

并添加timer的头文件路径

2.2.7、屏蔽MDK的警告

移植至此，如果我们此时编译代码，则会出现很多警告，这些警告多少LVGL源码带来的，如果想屏蔽掉这些警告，可以采用以下方法（非必须，慎用）：点击魔法棒图标，选中C/C++选项卡，在 Misc Controls 中填入“–diag_suppress=68 --diag_suppress=111 --diag_suppress=188 --diag_suppress=223 --diag_suppress=546 --diag_suppress=1295”。

2.3、修改工程文件

2.3.1、为LVGL提供时基

打开timer.c文件，按要求进行以下修改：

（1）添加lvgl头文件

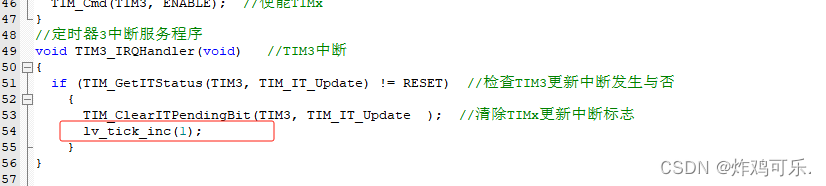

（2）修改定时器中断服务函数

注：上述源码中，定时器中断服务函数调用了 LVGL 的 lv_tick_inc 函数，该函数让 LVGL 内部一个时基参数加 1。

（3）timer函数初始化

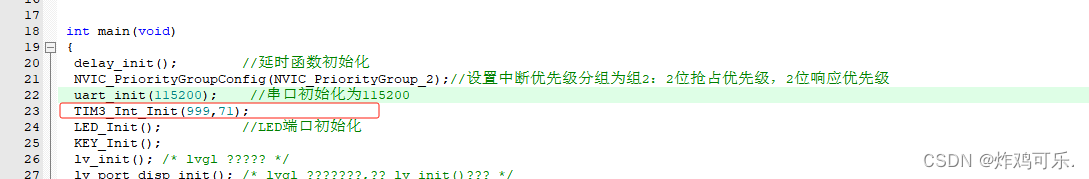

在 main 函数中，对定时器进行初始化操作，对于STM32F103来说，调用定时器设置1ms函数调用如下：

注意：根据自己的 MCU 来开启定时器，定时器周期 1ms。

2.3.2、修改lv_port_disp.c文件

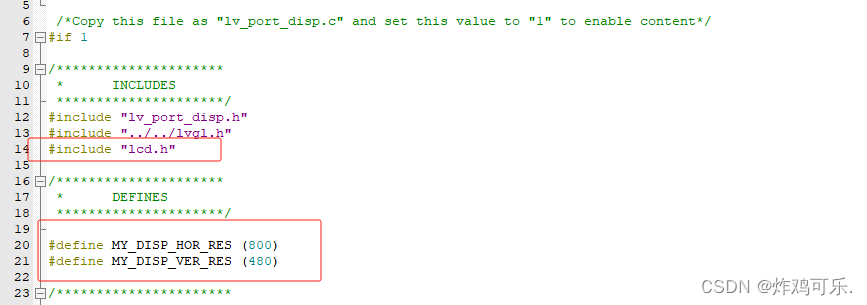

（1）添加LCD头文件及定义屏幕分辨率，如下图所示：

注：本章教程所配套的屏幕为800*480的

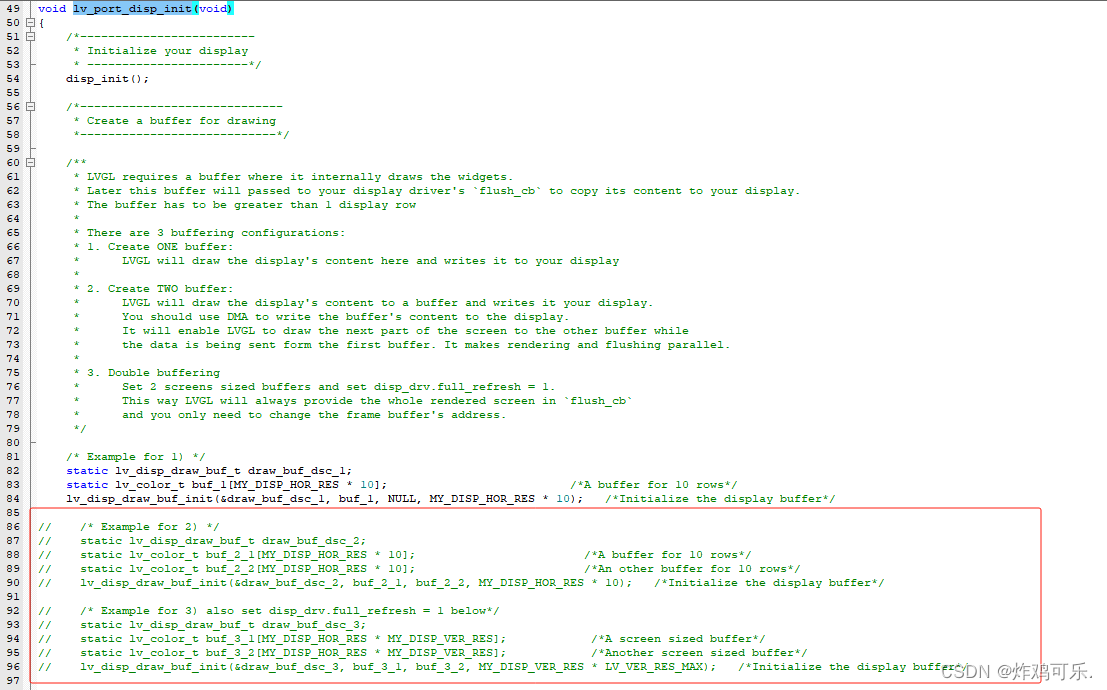

（2）在lv_port_disp_init函数中保留模式1，将模式2、3注释或者删除掉，如下图所示：

注：显示缓冲区初始化有三种方式，这里使用的是方式1，方式1消耗的硬件资源最小，但运行效果也是最差的

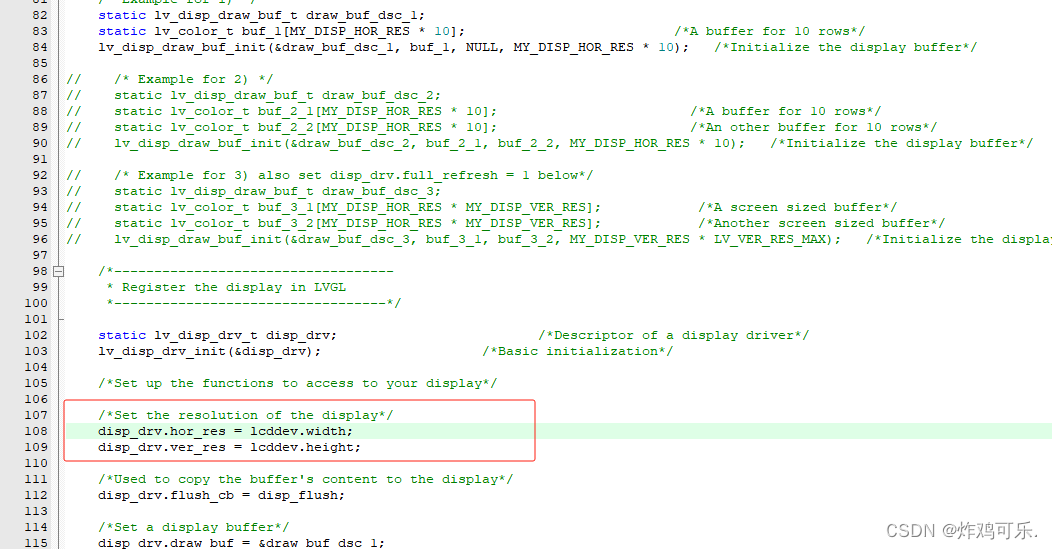

（3）设置显示设备分辨率修改为自身屏幕的

注：由于基础工程使用的是正点原子的工程，因此此处修改为lcddev.width和lcddev.height，正常我们可以将此处修改成第一点所定义的屏幕分辨率大小

（4）初始化LCD屏幕

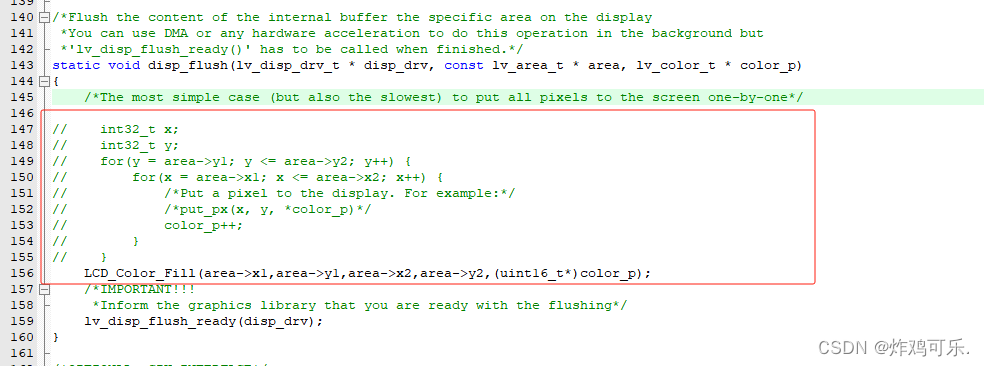

（5）修改disp_flush函数

2.3.3、修改lv_port_indev.c文件

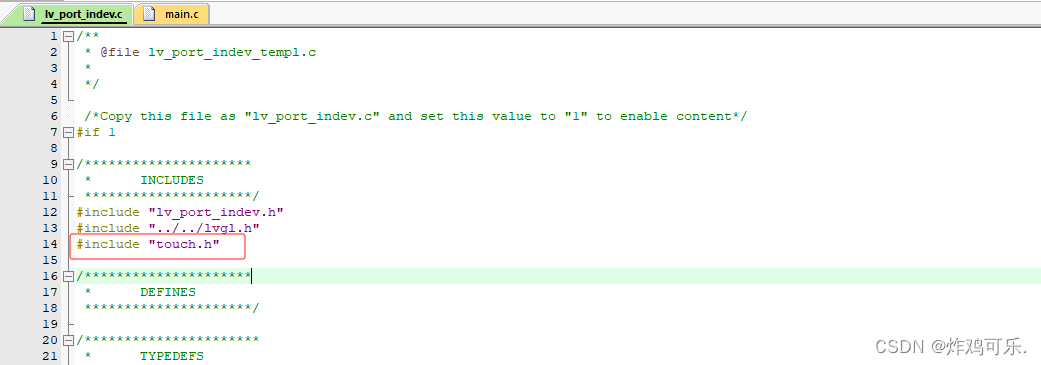

（1）添加touch.h头文件

（2）选择触摸输入外设，并将其余外设注释

（3）修改lv_port_indev_init（）函数

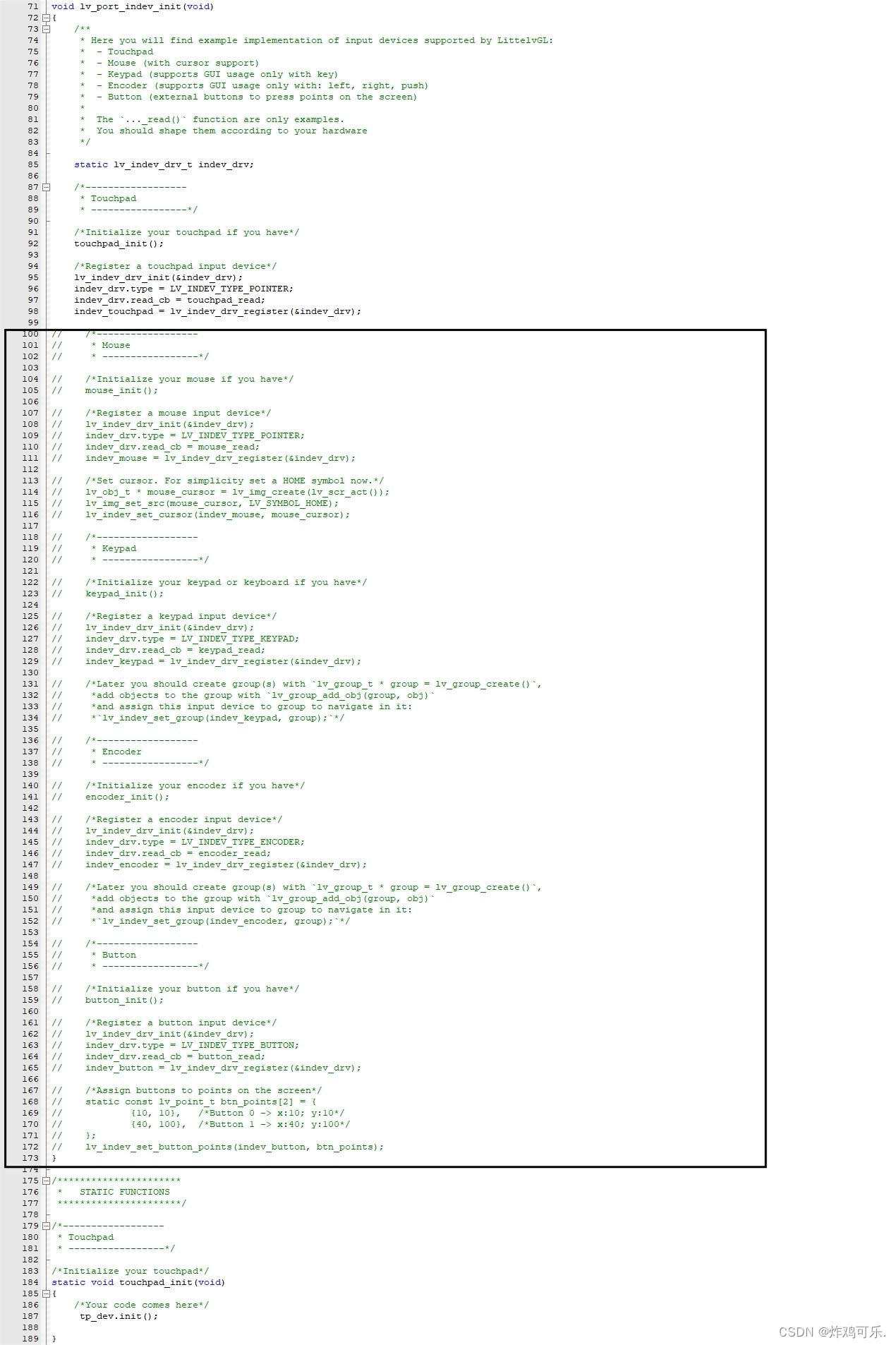

将100行~172行代码注释或者删除掉

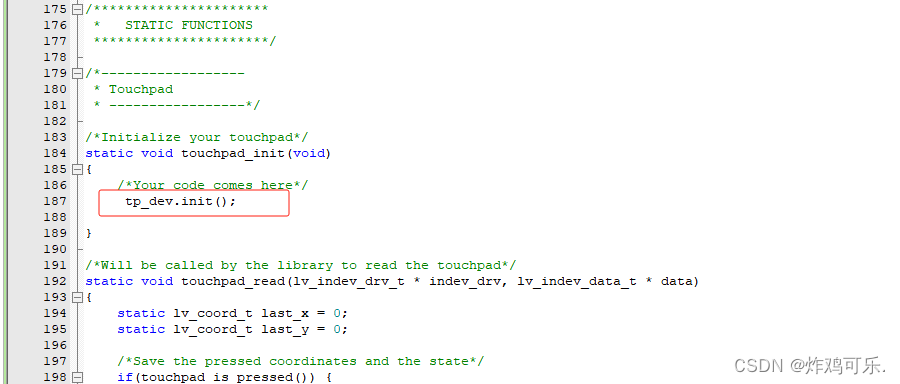

（4）初始化触摸函数

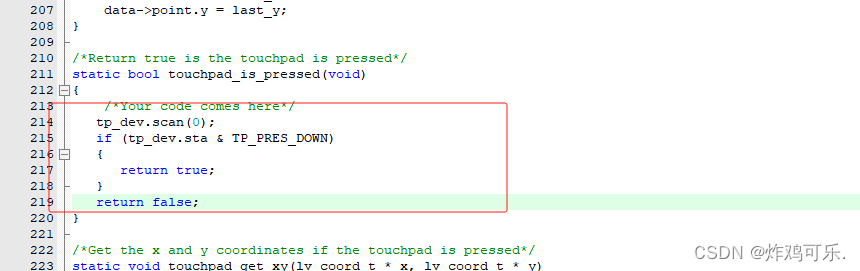

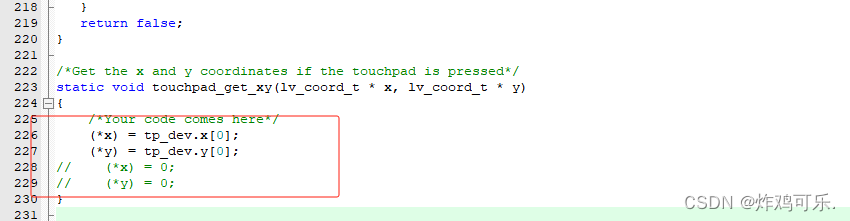

（5）修改touchpad_is_pressed（）函数

（6）修改touchpad_get_xy（）函数

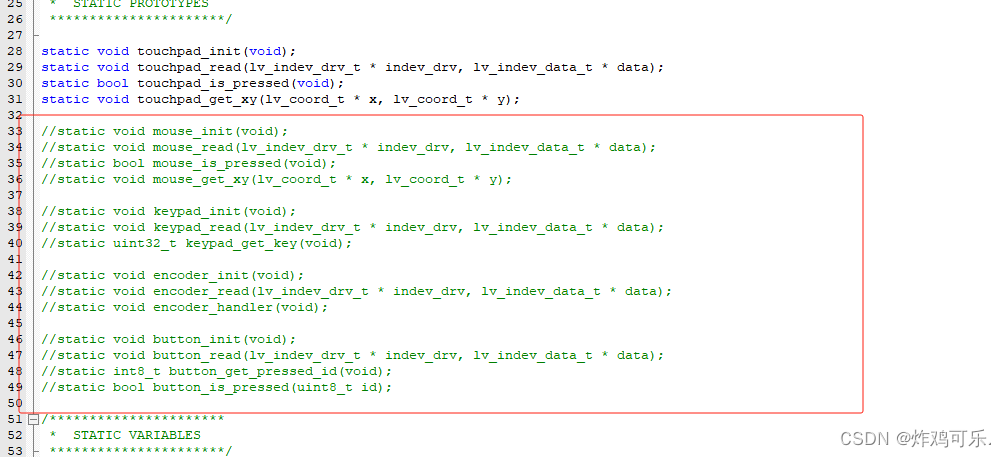

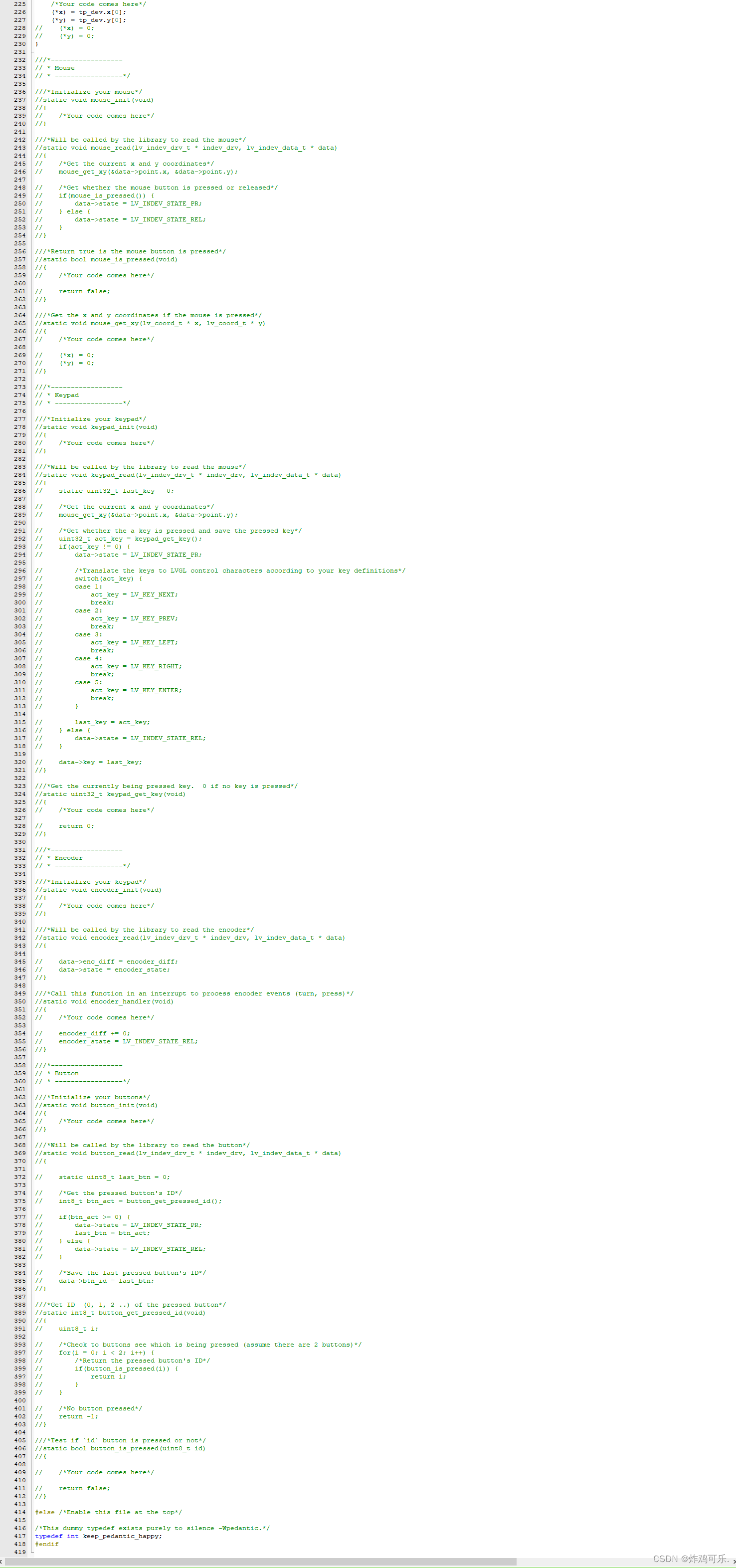

（7）裁剪代码

将232行~412行代码注释或者删减掉

2.4、移植官方Demo

本次我们采用官方的keypad_encoder来进行demo移植演示

2.4.1、复制demos源码

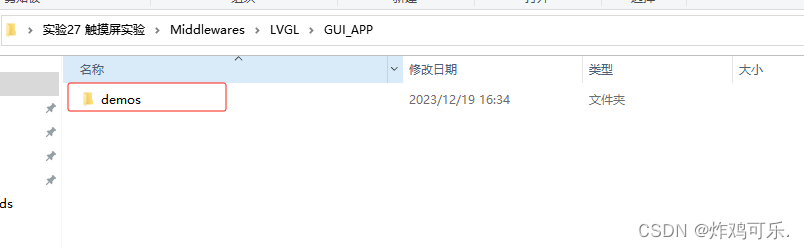

将demos文件夹复制到Middlewares/LVGL/GUI_APP路径下

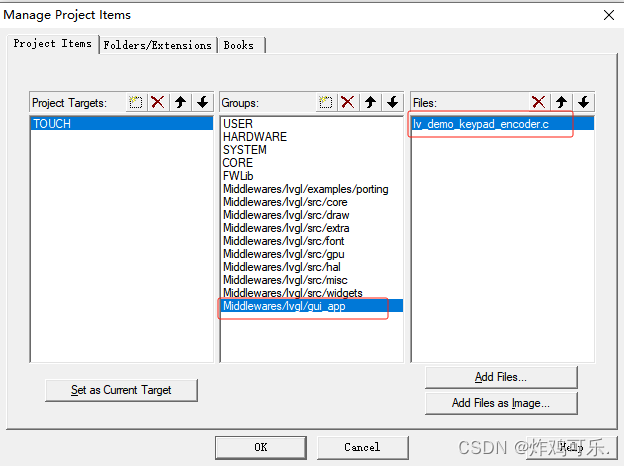

2.4.2、添加demos源文件

路径为：实验27 触摸屏实验\Middlewares\LVGL\GUI_APP\demos\keypad_encoder

2.4.3、添加头文件路径

2.4.4、修改lv_conf.h文件

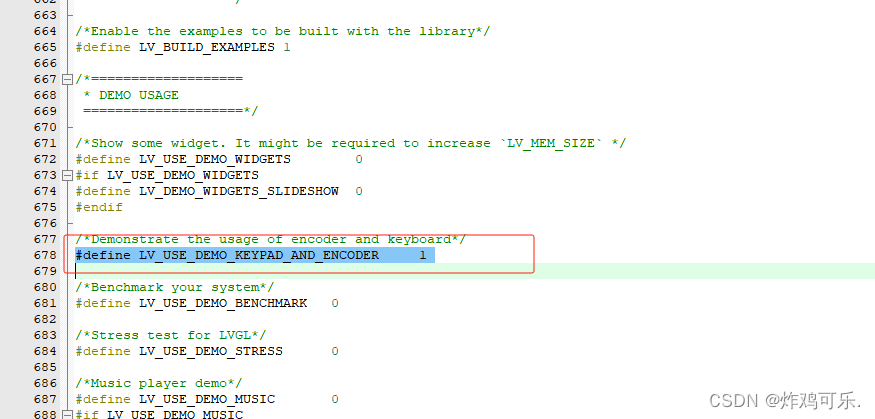

（1）打开 lv_conf.h 文件，找到 LV_USE_DEMO_KEYPAD_AND_ENCODER宏定义并设置为 1，开启该实验

2.4.5、报错解决

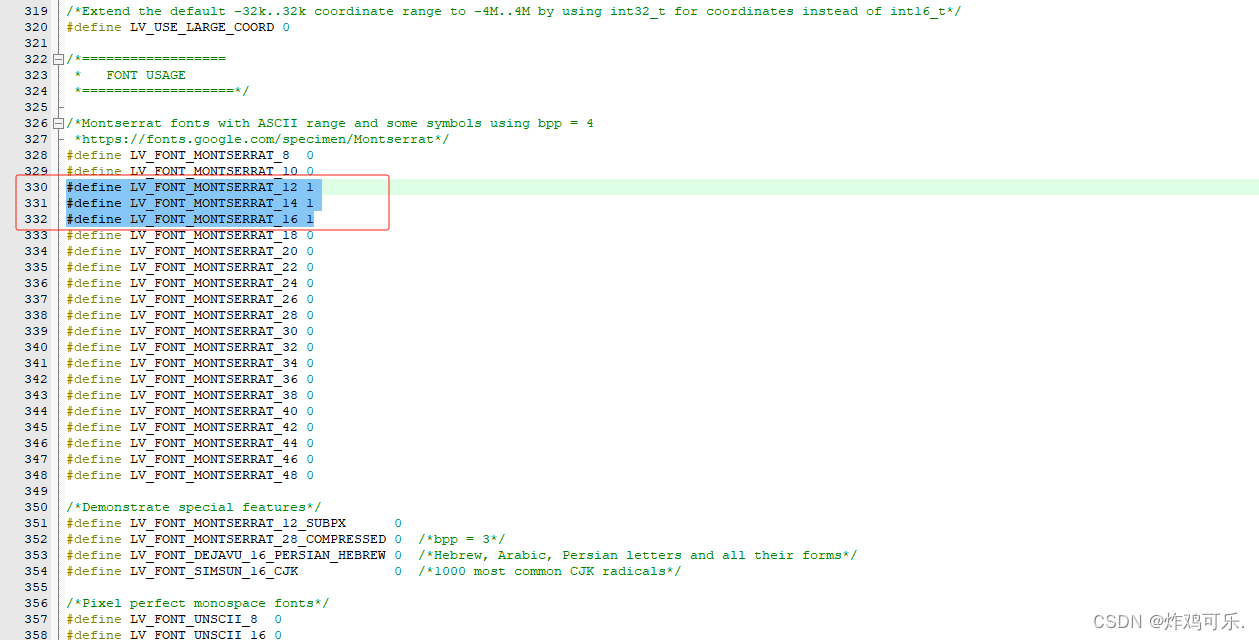

此时编译工程，可能会出现如下图所示的错误，这说明 12 号以及 16 号字体没有定义。

如果大家遇到此报错，可以打开 lv_conf.h 文件，找到相应字体的宏定义，并将其设置为 1

即可，如下图所示：

2.5、下载验证

我们按照上述步骤完成相关的移植操作之后，接下来我们就要进行代码下载

2.5.1、更改编译模式

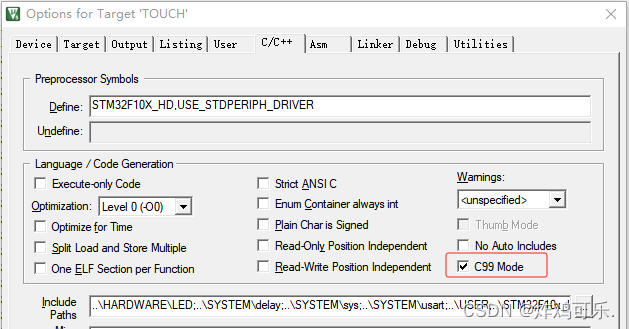

将编译模式更改为C99模式，如果不更改的话会报很多错误

2.5.2、编写代码

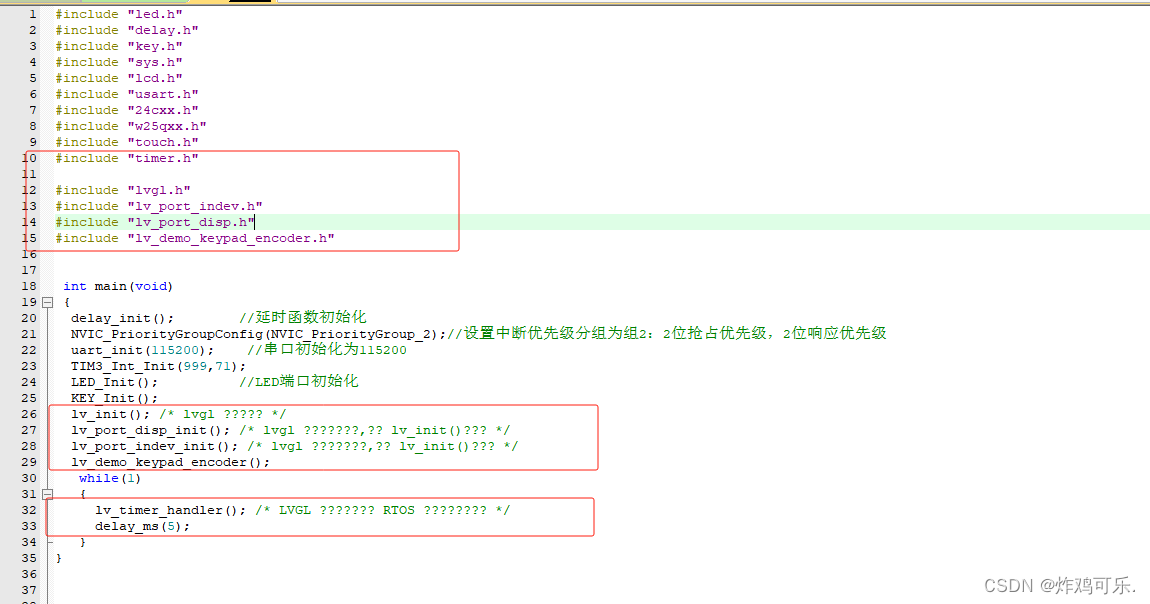

如下图所示将测试代码添加进main中去，并删除掉其余无关代码

修改完成之后将代码下载进去即可看到运行效果：

2.6、备注

（1）开启内存使用显示以及帧率显示

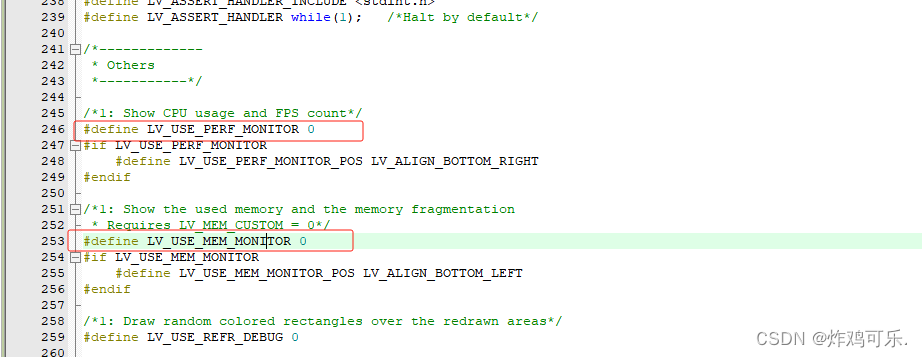

打开lv_conf.h文件，找到LV_USE_PERF_MONITOR和LV_USE_MEM_MONITOR，并将其改为1即可

注：因为本次我们不需要用到内存使用显示以及帧率显示，因此并没有开启，大家可根据自己的需求来选择是否开启

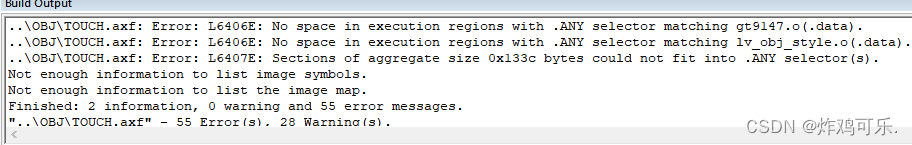

（2）内存不足报错（Not enough information to list the image map.）

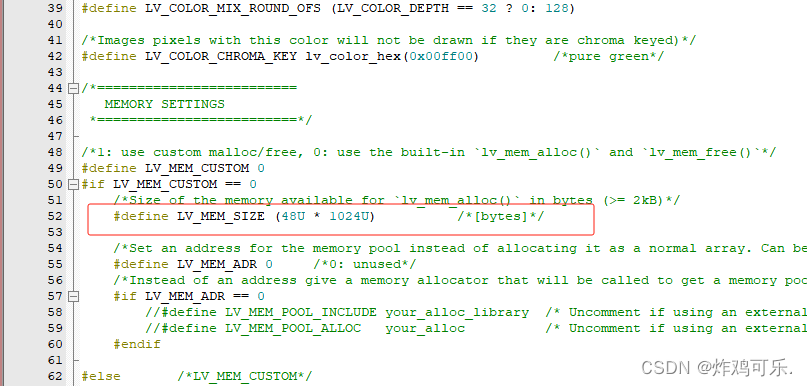

如果编译代码时系统报如上图所示错误，则打开LVGL的配置文件：lv_conf.h，从代码可以看到里面有一个定义内存空间大小为48KB，虽然STM32F103ZET6有64KB的内存，但程序自身要占用很多内存，所以不足以分配这么多给LVGL，因此减小这个内存，一般分配20KB即可。然后重新编译，可以看到编译是没有错误的（分配的内存根据自己的实际需求来选择）
