电容充电过程

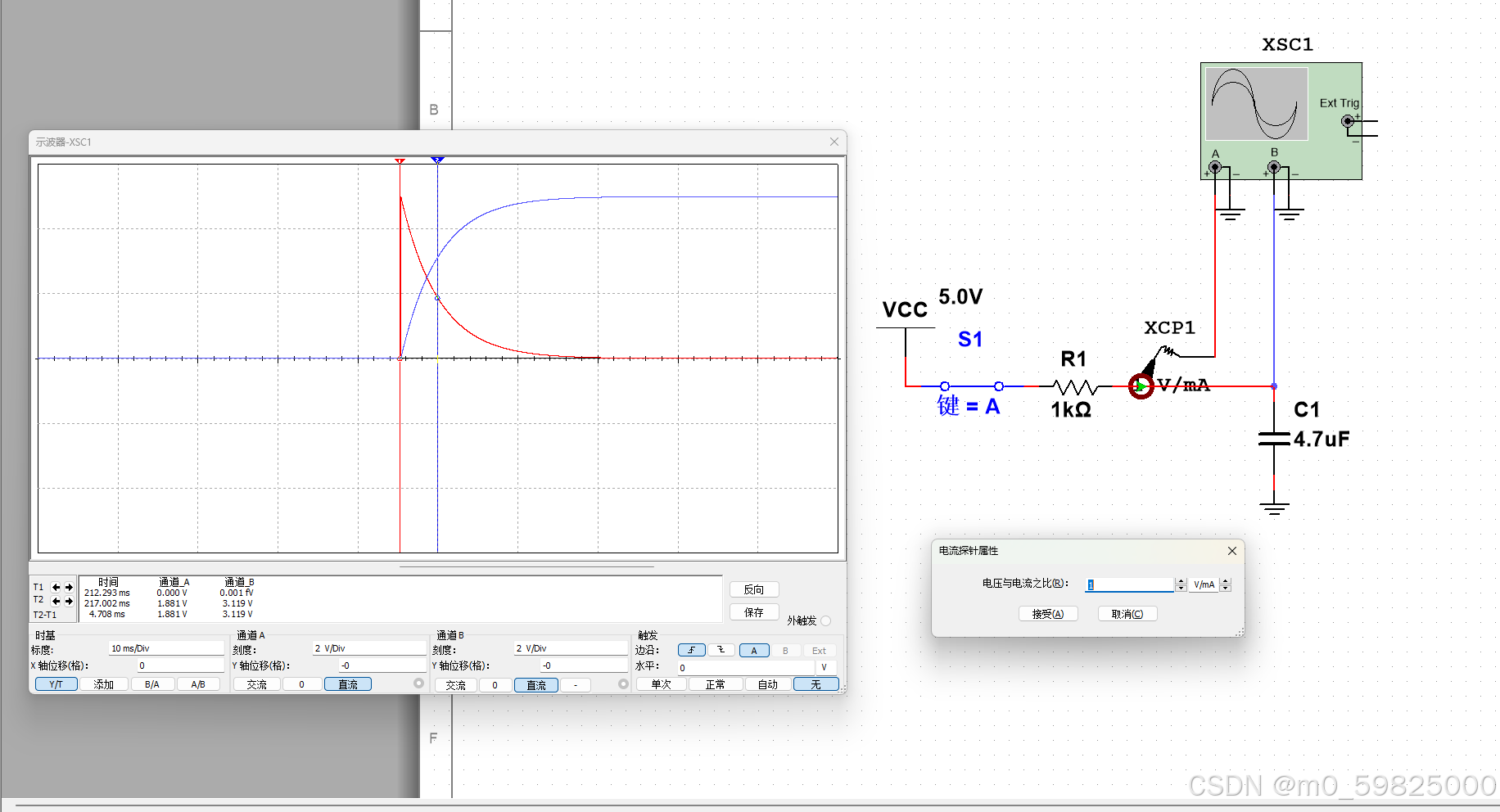

电容的电压与流经电容的电流曲线如图所示,图中VCC为5V,在开关闭合的瞬间,电容相当于短路,电路中的电流为5V/1K=5mA。此时电容开始充电,电容内的电压呈指数上升,流经电容的电流呈指数在下降。当电容充电充满后电流降为零,此时电容相当于断路。
在这里插入图片描述
电容充电公式为
Vt = V0 + (Vu – V0) * [1 – exp( -t/RC)]
如果电容上的初始电压为0,则公式可以简化为:
Vt = Vu * [1 – exp( -t/RC)]
由上述公式可知,因为指数值只可能无限接近于0,但永远不会等于0,所以电容电量要完全充满,需要无穷大的时间。
当t = RC时,Vt = 0.63Vu
当t = 2RC时,Vt = 0.86Vu
当t = 3RC时,Vt = 0.95Vu
当t = 4RC时,Vt = 0.98Vu
当t = 5RC时,Vt = 0.99Vu
经过3~5个RC后,充电过程基本结束。
图中电路RC时间常数为4.7ms,当t=RC时,通过理论计算此刻电压值为0.63x5=3.15V,如图中示波器所示,在4.7ms时电容电压为3.12V。

### 使用Arduino给电容充电的方法 为了实现使用Arduino给电容充电的功能,主要依靠的是Arduino对电容器充放电特性的利用。当向电容器施加电压时,它会逐渐积累电荷直到达到电源电压水平,在此过程中电流随时间呈指数衰减。 #### 所需材料 - Arduino开发板(如Uno, Nano) - 电阻若干(用于控制充电速率) - 待测电容器 - 面包板及跳线 #### 连接方式说明 构建简单的RC电路来进行实验。将一个已知阻值的电阻R与待测试的未知容量C串联起来接到Arduino的一个数字I/O口上作为开关信号源;另一端通过GND接地形成回路[^3]。 ```plaintext +5V ----|>|----(Resistor)---o--->> (Capacitor) --- GND | | [Digital Pin] [Analog Input Pin] ``` 在此基础上编写程序让Arduino周期性地改变指定管脚的状态从而完成对电容反复充放电操作,并记录每次完全充满所需要花费的时间t。由于τ=RC关系成立,则可以通过计算得出被测元件的大致数值大小。 #### 示例代码展示 下面是一段Python风格伪代码表示如何读取并处理数据: ```cpp const int chargePin = 8; // 定义用来切换高低电平以控制充电过程的引脚编号 const int measurePin = A0; // 设定模拟输入通道号以便监测电容两端电压变化情况 void setup() { pinMode(chargePin, OUTPUT); Serial.begin(9600); // 初始化串行通信波特率设置为9600bps } float calculateTimeConstant(float voltageThreshold){ unsigned long startTime; digitalWrite(chargePin,HIGH); // 开始给电容充电 while(analogRead(measurePin)<voltageThreshold*1023/5){} ;//等待直至检测到目标阈值电压 float timeElapsed=(millis()-startTime)*1e-3;// 计算经过了多少秒级单位时间内到达该点 return timeElapsed; } ``` 上述函数`calculateTimeConstant()`接收参数代表期望触发中断停止计时那一刻对应的相对满量程比例值,默认情况下选择约等于自然底数倒数即约为0.632处最为合适。
