ADS1274设计连载一 ： 硬件设计

ADS1274 ADS 1278 使用指南

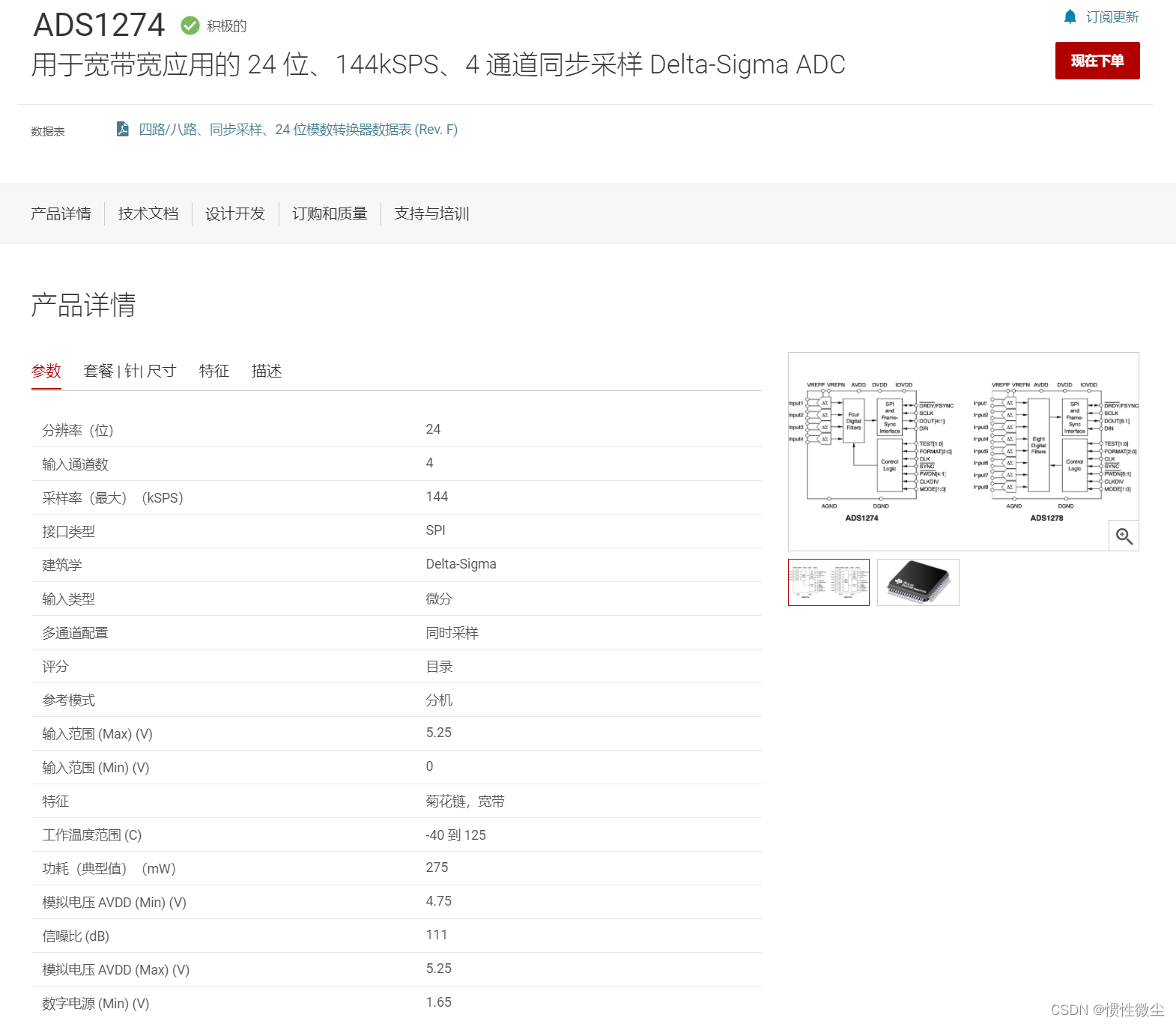

1.基本情况介绍

​ 基于单通道ADS1271, ADS1274四路转换器)和ADS1278(八进制)是24位，delta-sigma (AE)模数转换器(adc)，数据速率高达每秒144k采样(SPS)，允许同时采样4或8个通道。这些设备以相同的包装提供，允许插入式扩展。传统上，提供良好漂移性能的工业delta-sigma adc使用具有大通带下垂的数字滤波器。因此，他们有有限的信号带宽和最适合直流测量。音频应用中的高分辨率adc提供了更大的可用带宽，但偏移和漂移规格明显低于各自的工业同行。ADS1274和ADS1278结合了这些类型的转换器。允许高精度的工业测量与优良的直流和交流规格。高阶斩波稳定调制器可以在低带内噪声的情况下实现非常低的漂移。机载抽取滤波器抑制调制器和信号带外噪声。这些adc提供可用的信号带宽高达90%的奈奎斯特速率，纹波小于0.005dB四种操作模式允许优化速度。分辨率,和权力。所有操作直接由引脚控制;该设备完全指定在扩展的工业范围(-40°C至+105°C)，并可在HTQFP-64 PowerPAD TM封装。

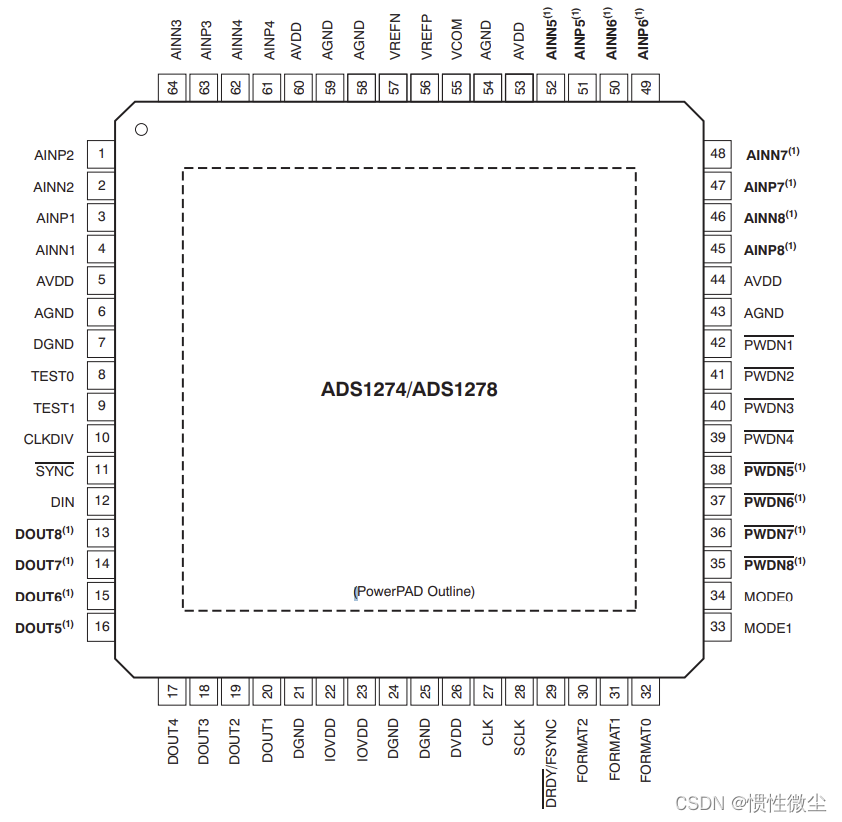

2.管脚定义

其中硬件配置相关管脚：

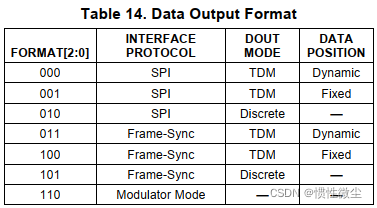

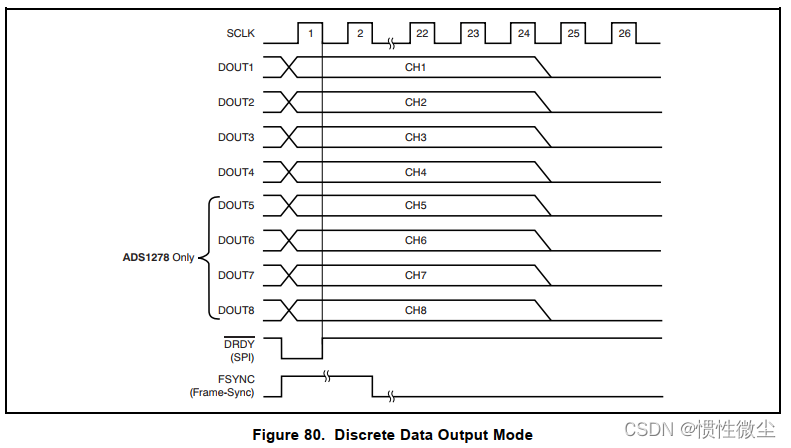

1. FORMA[2:0]：数据输出格式配置接口。 选择帧同步/SPI协议，TDM/离散数据输出， 固定/动态位置TDM数据，调制器模式/正常工作 模式 。其中TDM是指 SPI顺序读取全部通道数据，Dynamic 是指通道被关闭后自动剔除关闭通道的数据发送。Fixed 是指不改变TDM数据输出的通道顺序，关闭的通道仍占据数据。

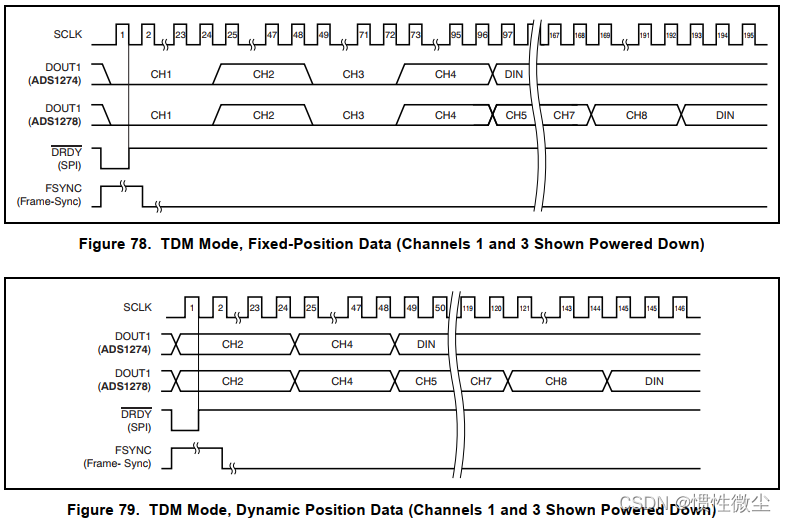

   其中分时复用模式又分为固定位置数据模式和灵活数据模式。
   固定模式是无论通道是否power down 都输出通道的值，当power down 时，输出为0,但是在数据流中仍占据位置。
   而动态模式时，若是某个通道power down 就再也不tdm 中输出。

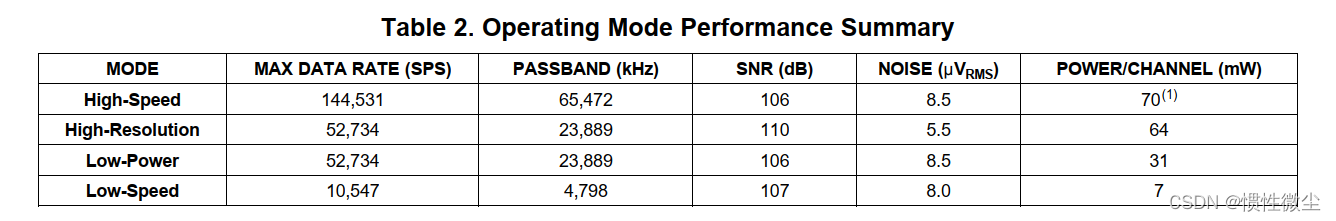

2. MODE[1:0]：模式选择接口

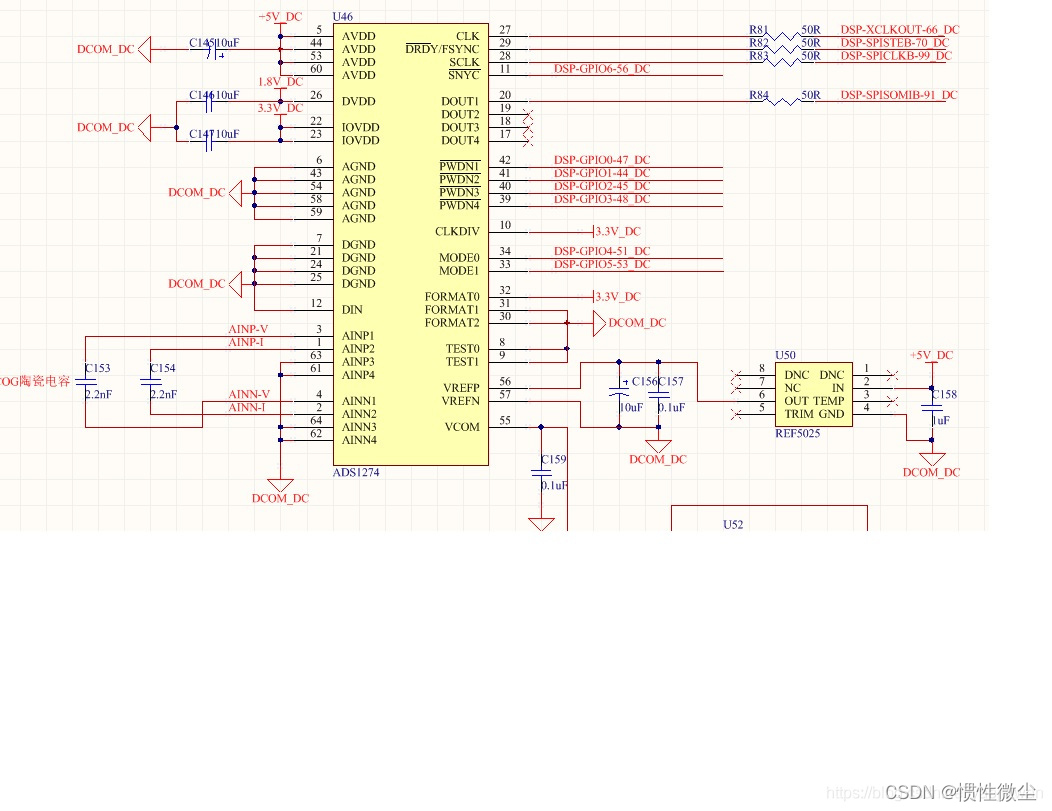

3.APPLACTION原理图
