一、实验目标

熟练掌握 Verilog HDL 硬件描述语言，能够在实际工程中熟练使用Quartus II 软件进行可编程逻辑器件的基本开发，能够熟练使用 Modelsim 软件进行系统的功能仿真验证，能够正确的使用实验室各种实验仪器设备如示波器、信号发生器进行问题分析，具备使用合适的实验仪器和仿真软件，对汽车电子信息领域的复杂工程问题能够进行合理的分析、优化、计算和设计，对工程故障能够快速的定位、解决的能力。

二、实验内容

里程显示是汽车仪表盘最基本的功能之一，汽车行驶里程数是对车况评价、车俩维护、行车安全等进行评估的重要依据，本实验是一个汽车里程表的显示系统设计，并显示距下次汽车保养剩余公里数。

三、实验要求

1、使用 Verilog HDL 硬件描述语言，设计汽车里程表显示系

统，使用按键模拟汽车行驶里程的增加；

2、对设计的汽车里程显示系统进行功能仿真，验证设计正确性，对出现的错误进行记录、分析；

3、在FPGA 开发平台上进行板上验证，观察实验现象，分析设计合理性，总结实验心得。

四、实验预习（实验原理、整体设计方案等）

（一）、实验基本原理:

本次实验通过控制MINI_FPGA开发板上配有的6个七段数码管 DIG1-DIG6(当正放 MINI_FPGA 开发板时，从左至右依次数过去)模拟显示汽车仪表盘上的行驶里程，同时通过按键操作，使得数码管上的里程数值不断增加。基于这两个实验要求，我们需要使用到数码管显示数值的功能，以及按键操作功能。同时，为了使按键操作能够被准确的判断，需要在按键操作功能中增加按键消抖功能。为了使得数码管显示的里程数能够随着按键的按下，数值不断的增加，需要利用计数器功能将二者联系起来，使六位数码管的数值显示数值能够正常增加和进位。

（二）、整体设计方案：

1.数码管正常显示对应数值

先确定控制动态扫描的周期为：Timex = 8'd200 ，然后通过Count变量重复在动态扫描周期内重复计数、清零产生片选信号cs（由于本次实验仅启用了两个数码管，所以cs的值在0和1之间变换），再将片选信号进行译码，使得所需的对应数码管启用，由此完成数码管的启用。然后将待显示的数据变量SingleNum初始化为零，然后通过片选信号的不断变化，控制由Testbench上的测试文件数据赋给待显示的数据变量SingleNum，再将待显示的数据变量SingleNum译码成共阴极数码管驱动格式，使得启用的数码管显示出对应的数字。

2.按键操作使数码管数值不断增加

首先，为保证按键操作判断的准确性，需要加入按键消抖功能，具体的按键消抖功能操作为：我们首先需要一个模块来检测按键是否抖动，如果抖动，给计时模块一个标志位开始计时，记满20ms，再给输出消抖后按键信号模块一个标志位进行采样。理清思路，整个程序分为三个模块，模块之间相互关联，关联之处需要一个起到连接作用的器件，也就是标志位。比如将flag作为标志位，检测到按键抖动之后，将flag作为计时开始的条件。

然后我们需要用到计数器功能，将数码管显示与按键操作联系起来，使得数码管显示的里程数随着按键的操作能够不断增加，具体的计数器设计为：通过输入变量cycle设定计数周期，然后利用时钟clk进行计数器计数，每一个时钟周期计数器进行一次计数，直到累加到个位(bit)的值达到一个计数周期，然后个位(bit)清零，十位(ten)进一，以此循环进行。

在计数过程中可以通过输入变量rst_n、enable_n进行复位和使能功能。当rst_n值为0时，计数复位为0；值为1时，计数累加。当enable_n值为0时，计数器暂停计数，保留计数的累计值（当然此时也可以通过rst_n值变为1从而使计数器清零）；当enable_n值为1时，计数累加。

五、测试验证（仿真、硬件测试）

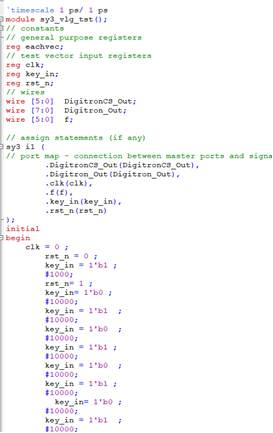

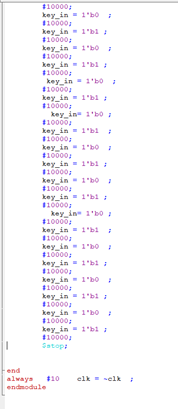

仿真测试文件：

图5.1

图5.2

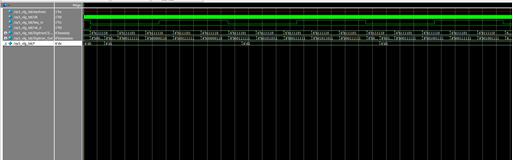

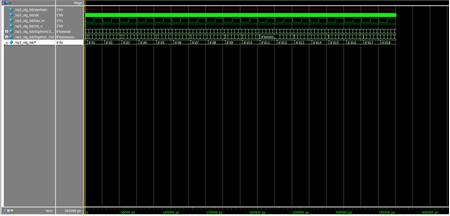

仿真结果图：

图5.3

图5.4

通过将仿真文件与仿真结果可以看到，由图一，当按键按下后，f值（中间变量，用于代替显示数码管显示的数值）不断增加,由图二，当按键按下的次数达到10次时，数值进行进位（十进制，满十进一），使得十位上的数码管也显示对应的数值，实验仿真结果与实验仿真测试文件预测结果一致，实验代码符合实验要求。

六、实验小结

本次实验是通过控制操作MINI_FPGA开发板上的按键，使得配有的6个七段数码管 DIG1-DIG6模拟显示汽车仪表盘上行驶里程，并且随着按键按下次数的增加，数码管显示的里程数值也不断的增加。

本次实验综合了按键消抖实验以及数码管实验，使得理论上的功能，在实际的应用中得到了体现，数码管显示以及按键的控制对于FPGA的学习是基础而又必须的，只有熟练学习了这样基础的实验，才能在一些比较复杂的实验项目中应用的得心应手，使得复杂的实验项目更加完善和细致。同时我在本次实验课程中又熟练了Quartus以及modelsim软件的使用，能够自己将代码功能连接在一起，同时也可以利用modelsim软件书写简单的测试文件进行仿真，更加熟悉了实验代码编写的基本结构，以及一些常用的数据类型。对于FPGA的学习要耐得下心，认真仔细分析自己功能所需要的代码如何进行编写和完善，只有不断的学习，自己才能够不断的提高和进步！

七、实验代码

module sy3(

clk ,

rst_n ,

key_in ,

Digitron_Out ,

DigitronCS_Out

);

// parameter TIME_20MS = 1000000 ;//为了缩短仿真周期，仿真时可适当缩小

parameter TIME_20MS = 100;

//数码管*******************************************************************

parameter Timex = 8'd200 ;//控制动态扫描周期

parameter CS_NUM= 3'd2 ;//需要用到的数码管个数

parameter N_0 = 8'b0011_1111, N_1 = 8'b0000_0110, N_2 = 8'b0101_1011,

N_3 = 8'b0100_1111, N_4 = 8'b0110_0110, N_5 = 8'b0110_1101,

N_6 = 8'b0111_1101, N_7 = 8'b0000_0111, N_8 = 8'b0111_1111,

N_9 = 8'b0110_1111;

//输入信号定义

input clk ;

input rst_n ;

input key_in;

//数码管**********************************************************************

output [7:0]Digitron_Out ;//数码管译码显示数据

output [5:0]DigitronCS_Out;//数码管片选

output [5:0]f;

//输出信号reg定义

reg key_out;

reg uart_txd_d0;

reg uart_txd_d1;

reg key_ff0;

reg key_ff1;

reg[15:0] shake_cnt;

wire shake_flag;

wire flag;

//数码管**************************************************************************

reg [7:0]Digitron_Out ;

reg [5:0]DigitronCS_Out;

reg [5:0]f;

reg [7:0]Result ;//待显示数据

//reg [7:0]Result2 ;//待显示数据

reg [7:0]Count ;//控制动态扫描周期

reg [3:0]SingleNum ;//待显示数据

reg [2:0]cs ;//片选相关中间信号

/*************************

*************

**************************/

always @(posedge clk or negedge rst_n)begin

if(rst_n==1'b0)begin

key_ff0 <= 1'b1;

key_ff1 <= 1'b1;

end

else begin

key_ff0 <= key_in ;

key_ff1 <= key_ff0;

end

/************************

消抖 20MS

**************************/

always @(posedge clk or negedge rst_n)begin

if(rst_n==1'b0)begin

shake_cnt <= 0;

end

else if(key_ff1!=1'h1)begin

if(shake_flag)

shake_cnt <= shake_cnt;

else

shake_cnt <= shake_cnt + 1;

end

else begin

shake_cnt <= 0;

end

assign shake_flag = shake_cnt>=TIME_20MS-1;

always @(posedge clk or negedge rst_n)begin

if(rst_n==1'b0)begin

key_out <= 1'b1;

end

else if(shake_flag)begin

key_out <= 1'b0;

end

else begin

key_out <= 1'b1;

end

//**************************************************

assign flag = (~uart_txd_d0) && (uart_txd_d1);

always@(posedge clk or negedge rst_n)begin

if(rst_n==1'b0)begin

uart_txd_d0 <= 1'b1;

uart_txd_d1 <= 1'b1;

end

else begin

uart_txd_d0 <= key_out;

uart_txd_d1 <= uart_txd_d0;

end

//*******************************************

//按键触发result计数

//*******************************************

/*always @( posedge clk )

begin

if(!rst_n)

Result <= 8'd0 ;

else if(key_out == 1'b0)

begin

Result[3:0]<=Result[3:0]+4'd1;

if(Result[3:0]==4'd9)

Result[7:4]<=Result[7:4]++4'd1;

else

Result[7:4]<=Result[7:4];

end

else

Result[3:0]<=Result[3:0];

end

//***********************************************if(keyout==1)

always @( posedge clk )

begin

if(!rst_n)

begin

f<= 6'd0;

Result <= 8'd0 ;

end

else

begin

if(flag==1'b1)begin

f<= f+6'd1;

Result[3:0]<=Result[3:0]+4'd1;

if(Result[3:0]==4'd9)begin

Result[7:4]<=Result[7:4]+4'd1;

Result[3:0]<=4'd0;

end

/*else if(Result[3:0]==4'd10)

Result[3:0]<=4'd0;*/

else

Result[7:4]<=Result[7:4];

end

//**************************************************************************

//数码管**********************************************************************

//-----设置动态扫描周期-------------------

always @( posedge clk )

begin

if(!rst_n)

Count <= 8'd0 ;

else if(Count == Timex)

Count <= 8'd0 ;

else

Count <= Count + 8'd1 ;

end

//---根据扫描周期产生片选信号----------

always @ ( posedge clk )

begin

if(!rst_n)

cs <= 3'd0 ;

else if(Count == Timex)

begin

if(cs == CS_NUM - 3'd1)

cs <= 3'd0 ;

else

cs <= cs + 3'd1 ;

end

//------结合电路将片选信号译码---------

always @ ( posedge clk )

begin

if(!rst_n)

DigitronCS_Out <= 6'd0 ;

else

begin

case(cs)

3'd0: DigitronCS_Out <= 6'b11_1110;

3'd1: DigitronCS_Out <= 6'b11_1101;

3'd2: DigitronCS_Out <= 6'b11_1011;

3'd3: DigitronCS_Out <= 6'b11_0111;

3'd4: DigitronCS_Out <= 6'b10_1111;

3'd5: DigitronCS_Out <= 6'b01_1111;

default: DigitronCS_Out <= 6'b11_1111;

endcase

end

//---------根据输入将待显示分配到个位、十位----------------

always @ ( posedge clk )

begin

if(!rst_n)

SingleNum <= 4'd0 ;

else

begin

case(cs)

3'd0: SingleNum <= Result[3:0];//个位

3'd1: SingleNum <= Result[7:4];//十位

/*3'd5: SingleNum <= Result2[3:0];//个位

3'd6: SingleNum <= Result2[7:4];//十位*/

default: SingleNum <= 4'd0;

endcase

end

//---待显示数据译码成共阴极数码管驱动格式-------

always @( posedge clk )

begin

if(!rst_n)

Digitron_Out <= 8'd0 ;

else

begin

case(SingleNum)

4'd0: Digitron_Out <= N_0;//个位

4'd1: Digitron_Out <= N_1;//十位

4'd2: Digitron_Out <= N_2;//个位

4'd3: Digitron_Out <= N_3;//十位

4'd4: Digitron_Out <= N_4;//个位

4'd5: Digitron_Out <= N_5;//十位

4'd6: Digitron_Out <= N_6;//个位

4'd7: Digitron_Out <= N_7;//十位

4'd8: Digitron_Out <= N_8;//个位

4'd9: Digitron_Out <= N_9;//十位

default: Digitron_Out <= 8'd0;

endcase

end

endmodule

八、测试代码

// Your use of Altera Corporation's design tools, logic functions

// and other software and tools, and its AMPP partner logic

// functions, and any output files from any of the foregoing

// (including device programming or simulation files), and any

// associated documentation or information are expressly subject

// to the terms and conditions of the Altera Program License

// Subscription Agreement, Altera MegaCore Function License

// Agreement, or other applicable license agreement, including,

// without limitation, that your use is for the sole purpose of

// programming logic devices manufactured by Altera and sold by

// Altera or its authorized distributors. Please refer to the

// applicable agreement for further details.

// *****************************************************************************

// This file contains a Verilog test bench template that is freely editable to

// suit user's needs .Comments are provided in each section to help the user

// fill out necessary details.

// *****************************************************************************

// Generated on "11/04/2022 11:05:47"

// Verilog Test Bench template for design : sy3

// Simulation tool : ModelSim (Verilog)

`timescale 1 ps/ 1 ps

module sy3_vlg_tst();

// constants

// general purpose registers

reg eachvec;

// test vector input registers

reg clk;

reg key_in;

reg rst_n;

// wires

wire [5:0] DigitronCS_Out;

wire [7:0] Digitron_Out;

wire [5:0] f;

// assign statements (if any)

sy3 i1 (

// port map - connection between master ports and signals/registers

.DigitronCS_Out(DigitronCS_Out),

.Digitron_Out(Digitron_Out),

.clk(clk),

.f(f),

.key_in(key_in),

.rst_n(rst_n)

);

initial

begin

clk = 0 ;

rst_n = 0 ;

key_in = 1'b1 ;

#1000;

rst_n= 1 ;

key_in= 1'b0 ;

#10000;

key_in = 1'b1 ;

#10000;

key_in = 1'b0 ;

#10000;

key_in = 1'b1 ;

#10000;

key_in = 1'b0 ;

#10000;

key_in = 1'b1 ;

#10000;

key_in= 1'b0 ;

#10000;

key_in = 1'b1 ;

#10000;

key_in = 1'b0 ;

#10000;

key_in = 1'b1 ;

#10000;

key_in = 1'b0 ;

#10000;

key_in = 1'b1 ;

#10000;

key_in= 1'b0 ;

#10000;

key_in = 1'b1 ;

#10000;

key_in = 1'b0 ;

#10000;

key_in = 1'b1 ;

#10000;

key_in = 1'b0 ;

#10000;

key_in = 1'b1 ;

#10000;

key_in = 1'b0 ;

#10000;

key_in = 1'b1 ;

#10000;

key_in = 1'b0 ;

#10000;

key_in = 1'b1 ;

#10000;

key_in= 1'b0 ;

#10000;

key_in = 1'b1 ;

#10000;

key_in = 1'b0 ;

#10000;

key_in = 1'b1 ;

#10000;

key_in = 1'b0 ;

#10000;

key_in = 1'b1 ;

#10000;

key_in= 1'b0 ;

#10000;

key_in = 1'b1 ;

#10000;

key_in = 1'b0 ;

#10000;

key_in = 1'b1 ;

#10000;

key_in = 1'b0 ;

#10000;

key_in = 1'b1 ;

#10000;

key_in = 1'b0 ;

#10000;

key_in = 1'b1 ;

#10000;

$stop;

end

always #10 clk = ~clk ;

endmodule
