Arduino 声音传感器实验

资料下载
链接：https://pan.baidu.com/s/1OfaxDexNl3Lwj1GnbxnQnw?pwd=lx88

1.1 介绍：

声音传感器模块的作用相当于一个话筒(麦克风)。它用来接收声波，显示声音的振动图象，但不能对噪声的强度进行测量。该传感器内置一个对声音敏感的电容式驻极体话筒。声波使话筒内的驻极体薄膜振动，导致电容的变化，而产生与之对应变化的微小电压。这一电压随后被转化成0-5V的电压，经过A/D转换被数据采集器接受，并传送给主控芯片。

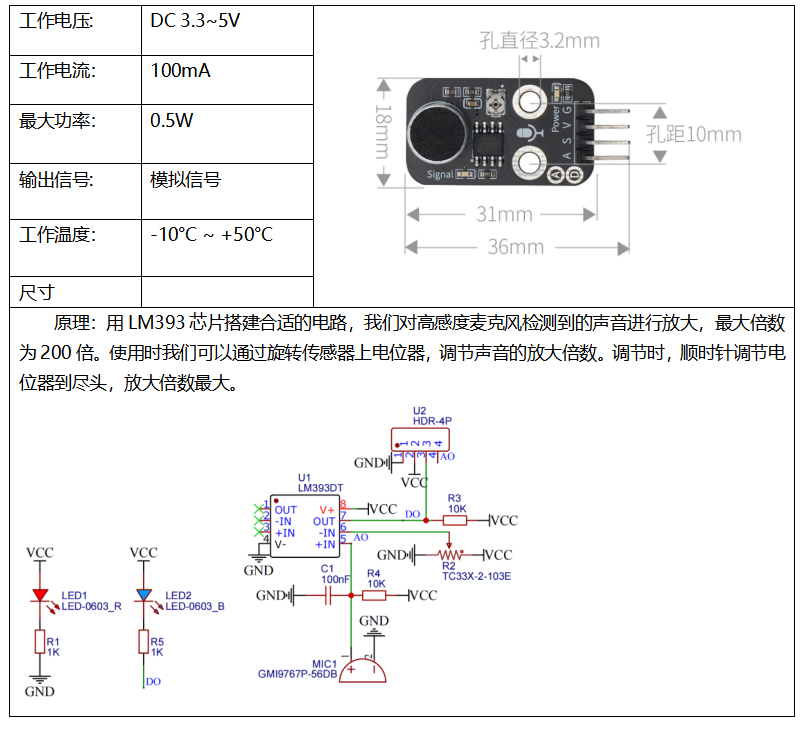

1.2 模块相关资料：

1.3 实验组件：

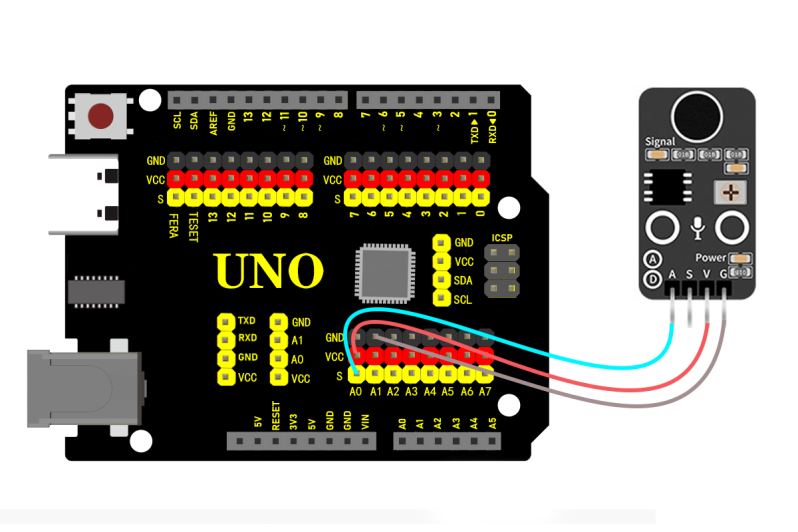

1.4模块接线图：

1.5 实验代码：


/*
 声音传感器
https://sourl.cn/wWAf5D
*/

int sensorPin =A0 ;  //定义模拟口A0
int value = 0;    //设置value为0
void setup()
{
 Serial.begin(9600); //设置波特率
}
void loop()
{
value = analogRead(sensorPin);  //将value设置为读取到的A0的数值
Serial.println(value, DEC);  //显示value数值，并自动换行
delay(50);  //延迟0.05S
}

1.6实验结果：

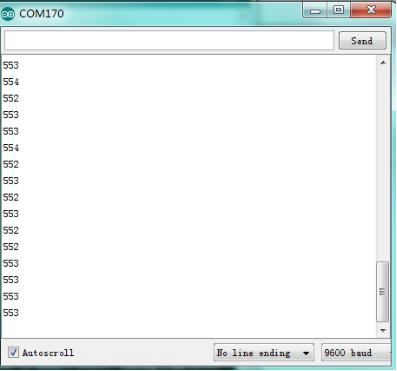

按照上图接好线，烧录好代码，上电后，我们可以在软件的串口监视器相对应模拟值，如下图。声音越大模拟值越大。
