围岩,作为环绕在地下洞室周围的岩石体,其性质和特征直接影响着工程的稳定性、安全性以及施工的难易程度。在各类地下工程,如隧道、矿井等的建设与运营中,围岩类型的准确判别具有至关重要的意义。作为地质人,对围岩的精准判别是地下工程领域中一项极为重要的工作,尤其是在水利工程等行业它关系到工程的成败和人员的生命财产安全,需要我们给予高度的重视。
围岩类型的划分依据多种多样,包括岩石的硬度、完整性、风化程度、地质构造等因素。例如,坚硬且完整的岩石通常被归类为稳定性较好的围岩类型,而破碎、软弱的岩石则可能属于较差的围岩类型。
准确判别围岩类型对于工程设计和施工来说意义非凡。在设计阶段,了解围岩类型有助于确定合理的支护方案和施工方法。如果对围岩类型判断失误,可能会导致支护不足,从而引发塌方等安全事故;或者过度支护,造成不必要的经济浪费。
以隧道工程为例,假如在施工前判断围岩为较稳定类型,但实际开挖后发现是破碎软弱的围岩,而未及时调整支护措施,就可能出现隧道顶部坍塌,危及施工人员的生命安全,并延误工程进度。相反,如果一开始高估了围岩的不稳定性,采用了过于强大的支护结构,会大幅增加工程成本。
在地质条件复杂的区域,围岩类型的判别更具挑战性。多种地质因素相互作用,使得围岩的性质变得更为复杂多变。这就需要地质工程师运用先进的勘察技术和丰富的经验,综合分析各种地质数据,以确保围岩类型判别的准确性。
根据相关标准,在水利工程中对于围岩(通常在水工隧洞等地下结构相关)等级划分大致如下:
Ⅰ级围岩:
岩体特征:完整坚硬的岩体,受地质构造影响很轻微,节理裂隙不发育或极稀少。
稳定性:非常稳定,毛洞跨度5 - 10m时可长期稳定,基本无掉块等现象。
举例:未风化的完整花岗岩、石英岩等完整且强度极高的岩石体。
Ⅱ级围岩:
岩体特征:较完整坚硬岩体,受地质构造影响较重,节理裂隙较发育,但多是闭合的,有少量软弱结构面等。
稳定性:稳定性较好,毛洞跨度5 - 10m时能较长时间(数月至数年)维持稳定,仅出现局部小块掉落 。
举例:微风化的坚硬岩石等。
Ⅲ级围岩:
岩体特征:完整性稍差,岩体较坚硬,地质构造影响较严重,节理裂隙发育程度中等,存在一定数量的软弱结构面等。
稳定性:稳定性一般,毛洞跨度5 - 10m时围岩能维持一个月以上的稳定,会出现局部掉块塌落等现象。
举例:弱风化的较坚硬岩石等,或者是坚硬岩石中存在一些不利结构面等情况。
Ⅳ级围岩:
岩体特征:岩体破碎,强度较低,地质构造影响严重,节理裂隙很发育,软弱结构面较多。
稳定性:稳定性较差,毛洞跨度5m时围岩能维持数日到一个月的稳定,主要失稳形式为冒落或片帮等。
举例:强风化的中等坚硬岩石,或者一些破碎的、强度不高的岩体组合。
Ⅴ级围岩:
岩体特征:岩体极为破碎,多呈松散结构,受地质构造影响很严重。
稳定性:极不稳定,毛洞跨度5m时围岩稳定时间很短,约数小时至数日 。
举例:全风化的岩体、破碎带中的岩体等。

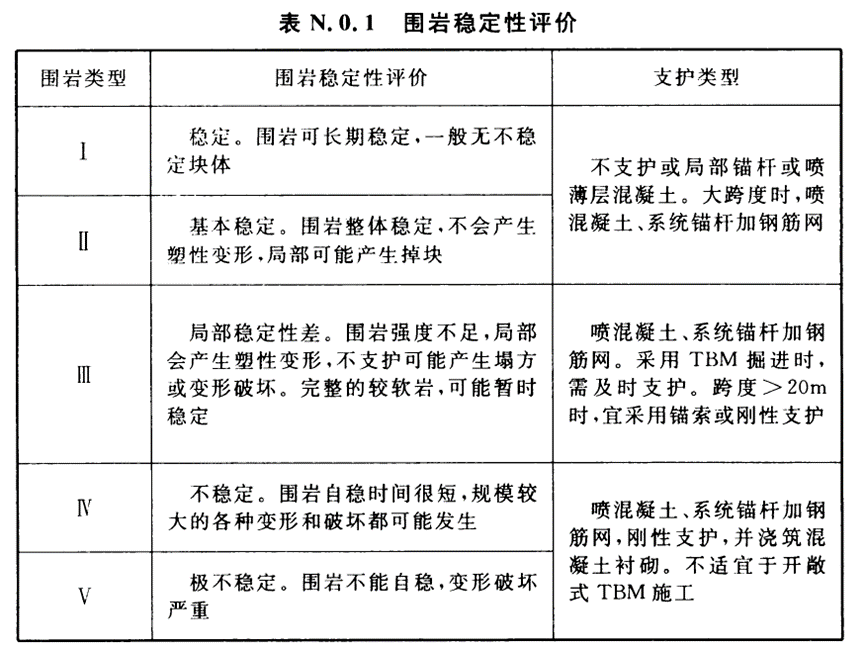

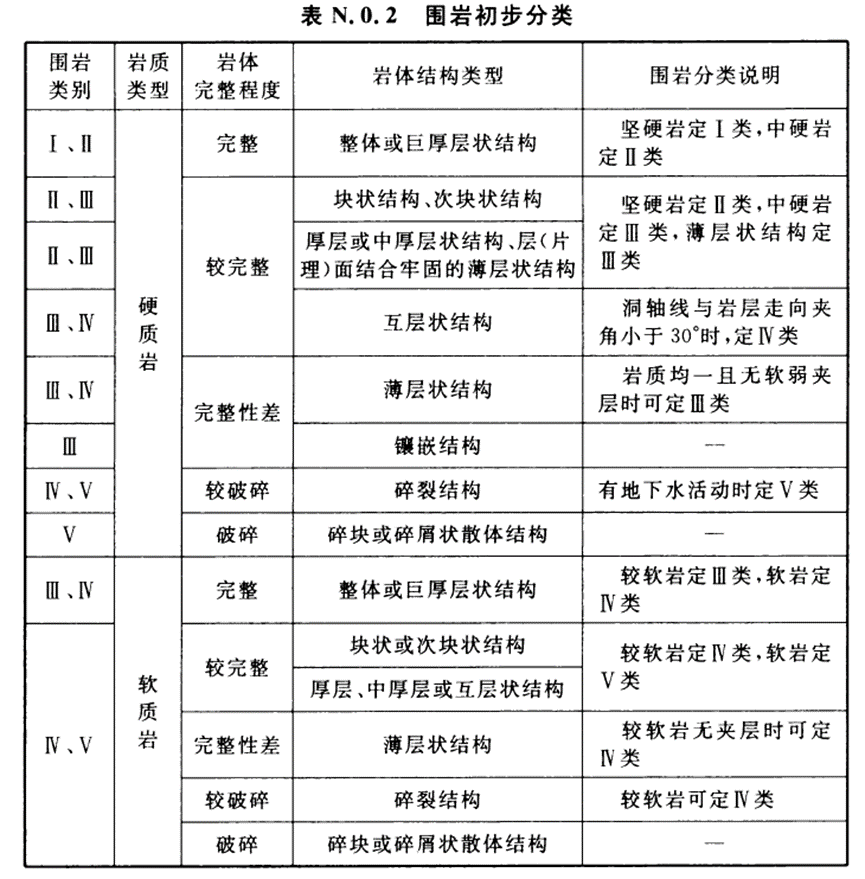

水利水电工程地质勘察规范 GB 50487-2008 围岩工程地质分类:
在实际水利工程中,围岩等级的确定是一个复杂的过程,需要综合地质勘察(包括岩石强度试验、地质构造探测等)、工程经验、分析计算等多种手段来准确判断和划分,并且不同的水利工程类型、不同的设计施工阶段等对于围岩等级的精度要求和侧重方面可能有所不同,还可能会根据具体的工程部位、特殊的地质条件等进行局部的围岩等级细分或特殊评估。
