前言

  74HC192是一种四位可向上或向下计数的计数器芯片，可用于电子设备中的计数器、定时器和频率计等应用。74HC192的模式可以分为4种，向上计数，向下计数，并行输入，重置。还有就是，仿真中一些引脚的名称可能和部分芯片手册命名的不一样，这时候看引脚序号就行了。

环境

  • 仿真软件：Proteus8.13
  • 仿真器件：74HC192 芯片 DIPSW_4 拨码开关 RESPACK-8 排阻

芯片

  • 输入部分

    D0~D3：并行数据输入端

    UP：向上计数时钟脉冲输入

    DN：向下计数时钟脉冲输入

    PL：并行加载控制端

  • 输出部分

    Q0~Q3：并行数据输出

    TCU：向上计数终端标志

    TCD：向下计数终端标志

模式

在这里插入图片描述

H =高电平，L =低电平，X =不在乎，↑=从低电平过到高电平

仿真

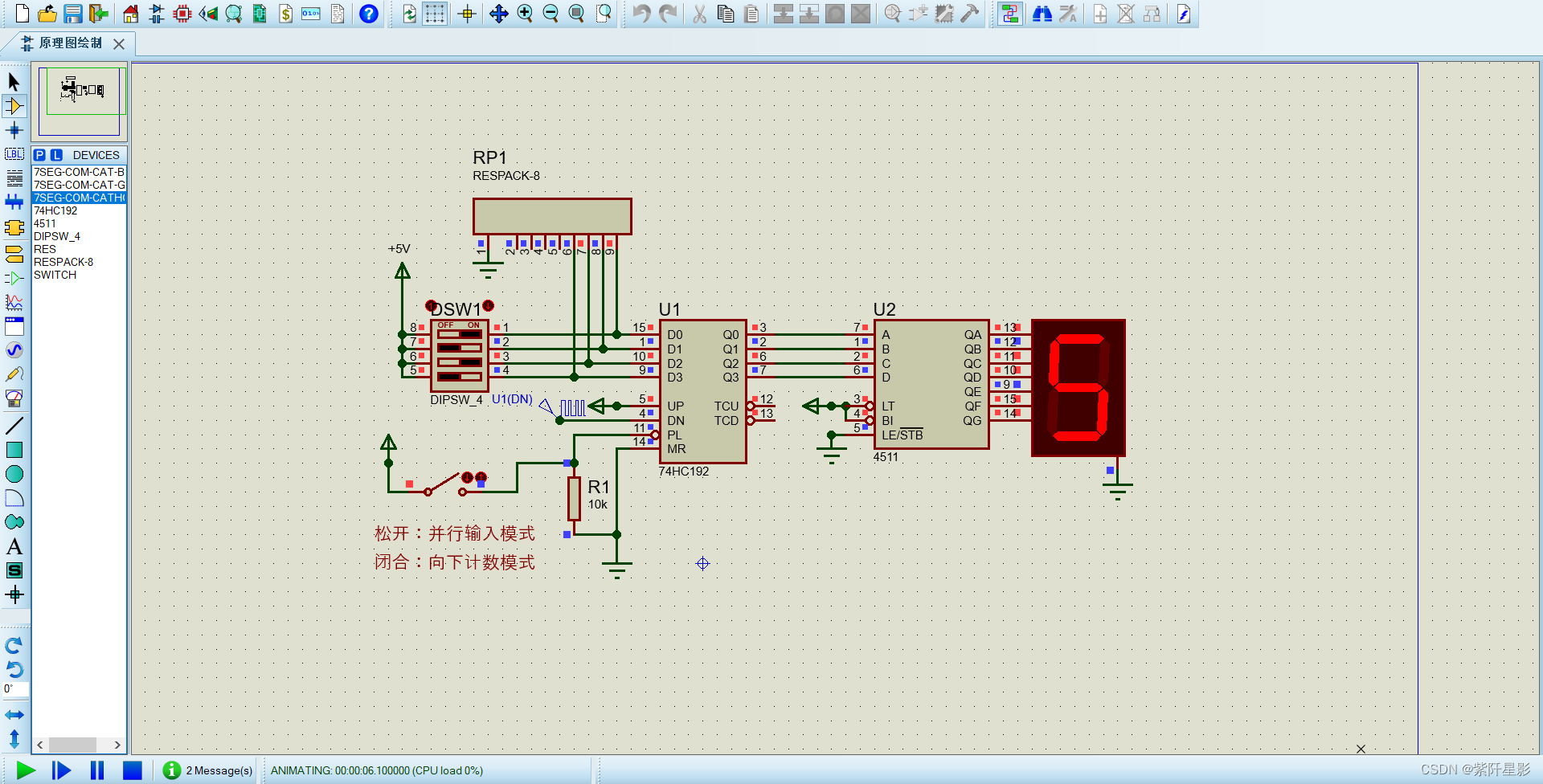

基于并行输入，向下计数简单的验证。添加了4511，和数码管更直观的看到变化。

在这里插入图片描述

过程

  1. 并行数据输入(D0~D3)只有在并行输入模式下才会同步到并行数据输出Q0~Q3
  2. 当向上计数或向下计数到达了，最大值或最小值时，对应的**向上计数终端标志(TCU)或向下计数终端标志(TCD)变为低电平。此时芯片是不会停止的，会继续以最小值或最大值继续运行。例如：向下计数模式，当前值为0，当下一个向下计数时钟脉冲(DN)**到来的时候，**向下计数终端标志(TCD)**输出低电平，值变成最大值9(十进制)，继续向下计数。

工程

链接：https://pan.baidu.com/s/1zhDHXki97Ic_PR0zzq8fwQ 提取码：lle2
