HDLC报文简单分析

    最近在学习HDLC协议，从刚开始的一窍不通到现在的懵懵懂懂，下面分享一段报文解析，给初学者一点点经验的分析。

    报文：7E A0 57 03 02 B8 4B 5B E6 E7 00 C4 01 C1 00 01 01 02 08 09 0C 07 E8 04 05 05 0D 08 33 FF 80 00 02 06 00 00 00 02 06 00 00 00 05 06 00 00 00 07 09 0C FF FF FF FF FF FF FF FF 80 00 01 06 00 00 00 08 09 0C FF FF FF FF FF FF FF FF 80 00 01 17 40 E0 00 00 3F B7 7E

    遇到这么长一段报文怎么办呢？不要慌，一步一步的解析起来：

数据链路层

7E	标志位
A0 57	1010+000001010111	0101 帧类型 000001010111=87 帧总长度	分帧时最高为1，如A8
03	目标地址
02	原地址
B8	10111000	I帧
4B 5B	HCS	头部校验

    数据链路层还是比较好分析的，现在再来看看应用层：

E6 E7 00 C4 01 C1 00 01 01 02 08 09 0C 07 E8 04 05 05 0D 08 33 FF 80 00 02 06 00 00 00 02 06 00 00 00 05 06 00 00 00 07 09 0C FF FF FF FF FF FF FF FF 80 00 01 06 00 00 00 08 09 0C FF FF FF FF FF FF FF FF 80 00 01 17 40 E0 00 00

应用层

	E6 E7 00	应用层 接收        发送  E6 E6 00
	C4 01	服务 GET-RESPONSE
	C1 00	接收成功

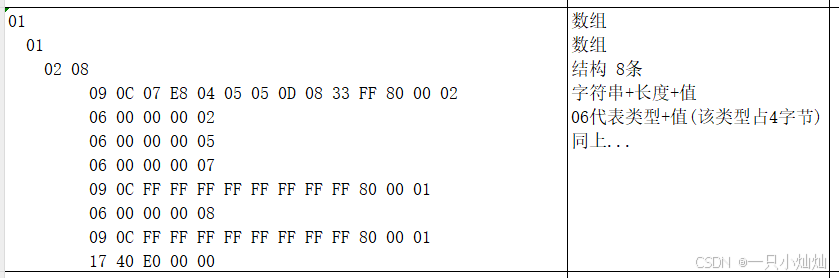

再对应用层的数据进行对应分析：

    后面的3F B7代表的是帧长度校验（FCS）,是也是前面数据链路层的一部分，最后的小尾巴7E不用再说了吧。

    加油，诸君！
