OpenTK 中矩阵变换的深度探索与应用

一、引言

在计算机图形学领域，矩阵变换是构建逼真 3D 场景和实现复杂动画效果的基石。OpenTK 作为一个强大的开源图形库，为开发者提供了高效且灵活的矩阵变换工具。通过深入理解和熟练运用 OpenTK 中的矩阵变换，我们能够精确地控制图形对象在三维空间中的位置、方向和缩放，从而创建出令人惊叹的视觉效果，无论是在游戏开发、虚拟现实、模拟仿真还是可视化领域，都具有至关重要的意义。

二、OpenTK 矩阵基础

OpenTK 中的矩阵主要通过Matrix4结构体来表示 4x4 矩阵，这是 3D 图形学中常用的矩阵形式，能够涵盖平移、旋转、缩放以及透视投影等各种变换操作。

（一）矩阵的初始化

可以使用默认构造函数创建一个单位矩阵，即对角线元素为 1，其余元素为 0 的矩阵，这是一个基础的起始状态，代表没有进行任何变换。例如：

Matrix4 matrix = Matrix4.Identity;

也可以通过指定各个元素的值来创建自定义的矩阵。例如：

Matrix4 customMatrix = new Matrix4(
    1, 0, 0, 0,
    0, 2, 0, 0,
    0, 0, 1, 0,
    0, 0, 0, 1
);

这里创建了一个在 y 轴方向缩放为 2 倍的矩阵，展示了如何通过手动设置元素来实现特定的变换效果。

（二）矩阵的基本属性和方法

Matrix4结构体提供了一系列属性和方法来操作矩阵。例如，Row0、Row1、Row2、Row3属性允许直接访问矩阵的行向量，方便进行矩阵元素的读取和修改。同时，Transpose方法可以计算矩阵的转置，Inverse方法能够计算矩阵的逆（如果存在），这些操作在某些高级图形算法中非常关键，如光照计算中的法线变换需要使用逆矩阵，而矩阵的转置在一些数学计算和优化中也有重要应用。

三、平移变换

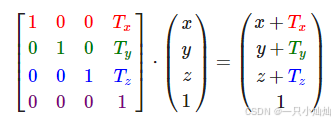

平移变换用于在三维空间中移动图形对象。在 OpenTK 中，可以通过创建一个平移矩阵来实现。

（一）平移矩阵的构建

使用Matrix4.CreateTranslation方法可以创建一个平移矩阵。该方法接受一个Vector3类型的参数，表示在 x、y、z 轴上的平移量。例如：

Vector3 translation = new Vector3(1, 2, 3);
Matrix4 translationMatrix = Matrix4.CreateTranslation(translation);

这将创建一个在 x 方向平移 1 个单位，y 方向平移 2 个单位，z 方向平移 3 个单位的平移矩阵。

（二）应用平移变换

假设我们有一个Vertex结构体表示顶点，包含Position（Vector3类型）等属性，以及一个Mesh类来管理顶点数据和绘制操作。我们可以将平移矩阵应用到顶点的位置上，实现整个网格的平移。例如：

public struct Vertex
{
    public Vector3 Position;
    // 其他顶点属性，如法线、纹理坐标等
}

public class Mesh
{
    private Vertex[] vertices;
    // 其他网格数据和方法

    public void ApplyTransformation(Matrix4 transform)
    {
        for (int i = 0; i < vertices.Length; i++)
        {
            vertices[i].Position = Vector3.TransformPosition(vertices[i].Position, transform);
        }
    }

    public void Draw()
    {
        // 使用 OpenGL 或其他图形 API 绘制网格
    }
}

通过调用ApplyTransformation方法并传入平移矩阵，我们可以更新网格中所有顶点的位置，从而实现图形的平移效果。在实际的渲染循环中，我们可以根据用户输入或动画逻辑不断更新平移矩阵，实现动态的平移效果，如游戏中角色的移动、物体的滑动等场景。

四、旋转变换

旋转变换能够改变图形对象在三维空间中的方向，使其绕着特定的轴旋转。

（一）旋转矩阵的构建

OpenTK 提供了多个方法来创建旋转矩阵，例如Matrix4.CreateRotationX、Matrix4.CreateRotationY、Matrix4.CreateRotationZ分别用于绕 x、y、z 轴旋转，它们接受一个弧度值作为参数，表示旋转的角度。例如：

Matrix4 rotationXMatrix = Matrix4.CreateRotationX(MathHelper.DegreesToRadians(45));

这将创建一个绕 x 轴旋转 45 度的旋转矩阵。同时，还可以使用Matrix4.CreateFromAxisAngle方法，通过指定旋转轴（Vector3类型）和旋转角度（弧度）来创建任意轴的旋转矩阵，这种方式更加灵活，适用于需要绕非坐标轴旋转的情况，如模拟物体的复杂旋转运动，如飞机的飞行姿态调整、机械臂的关节转动等。

（二）应用旋转变换

与平移变换类似，我们可以将旋转矩阵应用到网格的顶点上，实现物体的旋转。例如：

Matrix4 rotationMatrix = Matrix4.CreateRotationY(MathHelper.DegreesToRadians(30));
mesh.ApplyTransformation(rotationMatrix);

在动画系统中，我们可以通过不断更新旋转角度，并重新创建旋转矩阵来实现平滑的旋转动画效果。结合时间变量和数学函数（如正弦、余弦函数）来控制旋转角度的变化，可以创造出周期性的旋转效果，如旋转的风扇叶片、旋转的星球模型等。同时，通过组合多个旋转矩阵（注意矩阵乘法的顺序），可以实现复杂的旋转序列，模拟物体在多个方向上的连续旋转，如 3D 模型的翻滚动作。

五、缩放变换

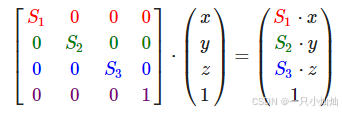

缩放变换用于改变图形对象的大小，使其在 x、y、z 轴方向上按比例放大或缩小。

（一）缩放矩阵的构建

使用Matrix4.CreateScale方法可以创建缩放矩阵，该方法接受一个Vector3类型的参数，表示在 x、y、z 轴上的缩放因子。例如：

Matrix4 scaleMatrix = Matrix4.CreateScale(new Vector3(2, 1, 0.5f));

这将创建一个在 x 方向缩放 2 倍，y 方向不变，z 方向缩放 0.5 倍的缩放矩阵。也可以传入一个单一的浮点数参数，此时将在三个轴向上进行相同比例的缩放，如Matrix4.CreateScale(0.8f)表示整体缩小到原来的 0.8 倍，这种均匀缩放在一些简单的缩放场景中非常方便，如游戏中道具的拾取放大效果、地图的缩放显示等。

（二）应用缩放变换

将缩放矩阵应用到顶点上的方式与平移和旋转变换类似：

mesh.ApplyTransformation(scaleMatrix);

在实际应用中，缩放变换常常与其他变换结合使用。例如，在创建一个层次结构的模型（如人体模型的骨骼系统）时，父节点的缩放会影响子节点的相对大小，通过合理设置缩放矩阵，可以实现逼真的模型比例关系，如角色的头部相对身体的大小调整、建筑物的不同部分按比例缩放以达到真实的视觉效果。同时，在图形优化中，根据物体的远近动态调整缩放矩阵，可以减少远处物体的细节，提高渲染效率，实现层次细节（LOD）技术，确保在不损失太多视觉质量的前提下提高性能。

六、复合变换

在实际的图形应用中，通常需要将平移、旋转和缩放等多种变换组合在一起，以实现复杂的物体运动和变形效果。

（一）矩阵乘法与变换顺序

由于矩阵乘法不满足交换律，即A * B不等于B * A（在矩阵变换中，变换顺序会影响最终结果），所以在进行复合变换时，需要仔细考虑变换的顺序。例如，先进行旋转再进行平移，与先平移再旋转，物体的最终位置和方向会有所不同。一般来说，我们按照缩放、旋转、平移的顺序进行矩阵乘法，来构建复合变换矩阵。例如：

Matrix4 scaleMatrix = Matrix4.CreateScale(new Vector3(0.5f, 0.5f, 0.5f));
Matrix4 rotationMatrix = Matrix4.CreateRotationY(MathHelper.DegreesToRadians(45));
Matrix4 translationMatrix = Matrix4.CreateTranslation(new Vector3(3, 0, 0));

Matrix4 combinedMatrix = translationMatrix * rotationMatrix * scaleMatrix;

这里先对物体进行缩放，然后绕 y 轴旋转 45 度，最后在 x 方向平移 3 个单位，通过正确的矩阵乘法顺序得到了所需的复合变换矩阵。

（二）在渲染循环中的应用

在游戏或动画的渲染循环中，我们可以不断更新复合变换矩阵，以实现动态的物体行为。例如：

while (true)
{
    // 更新旋转角度、平移位置等变换参数
    Matrix4 rotationMatrix = Matrix4.CreateRotationY(MathHelper.DegreesToRadians(rotationAngle));
    Matrix4 translationMatrix = Matrix4.CreateTranslation(new Vector3(translationX, translationY, translationZ));

    Matrix4 combinedMatrix = translationMatrix * rotationMatrix;

    mesh.ApplyTransformation(combinedMatrix);

    // 渲染场景
    //...

    // 更新角度和位置变量，用于下一帧的变换
    rotationAngle += 0.1f;
    translationX += 0.01f;
}

通过在每一帧中根据时间或用户输入更新变换矩阵，我们可以实现物体的平滑移动、旋转和缩放，创造出丰富多样的动画效果，如游戏中角色的奔跑、跳跃、旋转动作，物体的飞行轨迹和变形效果等。

七、透视投影变换

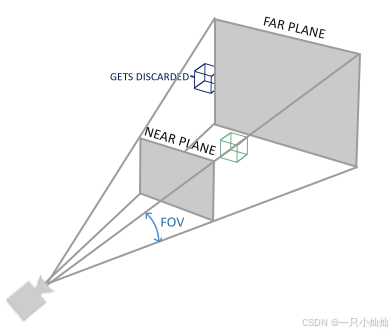

透视投影变换用于模拟人眼观察 3D 场景的效果，使远处的物体看起来变小，近处的物体看起来较大，从而产生立体感和深度感。

（一）透视投影矩阵的构建

OpenTK 提供了Matrix4.CreatePerspectiveFieldOfView方法来创建透视投影矩阵。该方法接受四个参数：视野角度（以弧度为单位）、宽高比、近裁剪面距离和远裁剪面距离。例如：

float fieldOfView = MathHelper.DegreesToRadians(60);
float aspectRatio = window.Width / (float)window.Height;
float nearPlane = 0.1f;
float farPlane = 100.0f;

Matrix4 perspectiveMatrix = Matrix4.CreatePerspectiveFieldOfView(fieldOfView, aspectRatio, nearPlane, farPlane);

这里创建了一个视野角度为 60 度，宽高比根据窗口大小确定，近裁剪面距离为 0.1 单位，远裁剪面距离为 100 单位的透视投影矩阵。通过调整这些参数，可以改变透视效果的强度和可见范围，如在第一人称射击游戏中，通过调整视野角度可以模拟不同的视角感受，而近裁剪面和远裁剪面的设置可以控制场景的可见范围，避免不必要的渲染开销，确保只渲染对视觉效果有贡献的物体。

（二）与其他变换的结合

透视投影矩阵通常与模型视图矩阵（由模型的变换矩阵和视图矩阵相乘得到）结合使用，来实现最终的场景渲染。在渲染管线中，顶点坐标首先经过模型视图矩阵变换，将物体从模型空间转换到世界空间，再经过视图矩阵转换到相机空间，最后通过透视投影矩阵转换到裁剪空间，进行裁剪和透视除法后，最终映射到屏幕空间进行显示。例如：

Matrix4 modelMatrix = // 模型的变换矩阵（平移、旋转、缩放等）
Matrix4 viewMatrix = // 视图矩阵（相机的位置和方向）
Matrix4 projectionMatrix = Matrix4.CreatePerspectiveFieldOfView(fieldOfView, aspectRatio, nearPlane, farPlane);

Matrix4 modelViewMatrix = viewMatrix * modelMatrix;
Matrix4 mvpMatrix = projectionMatrix * modelViewMatrix;

// 将 mvpMatrix 传递给顶点着色器，进行顶点变换

通过正确地组合这些矩阵，并将其传递给图形 API（如 OpenGL）的着色器程序，我们可以实现具有真实感的 3D 场景渲染，包括正确的透视效果、物体的遮挡关系和深度层次，使虚拟场景更加逼真，满足游戏、虚拟现实、模拟仿真等领域对视觉效果的要求。

八、正交投影变换

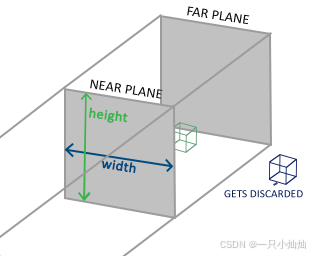

正交投影变换与透视投影不同，它不会产生透视效果，物体在屏幕上的大小与它们到相机的距离无关，常用于 2D 游戏、UI 元素渲染以及某些需要精确尺寸表示的 3D 场景，如建筑蓝图、工程模型等。

（一）正交投影矩阵的构建

使用Matrix4.CreateOrthographic方法可以创建正交投影矩阵，该方法接受四个参数：左边界、右边界、下边界、上边界以及近裁剪面和远裁剪面距离。例如：

Matrix4 orthoMatrix = Matrix4.CreateOrthographic(-10, 10, -10, 10, 0.1f, 100.0f);

这将创建一个在 x 方向从 -10 到 10，y 方向从 -10 到 10，近裁剪面距离为 0.1 单位，远裁剪面距离为 100 单位的正交投影矩阵。通过调整这些边界值，可以控制可见区域的范围和大小，确保只渲染所需的部分，提高渲染效率，在 2D 游戏中，可以精确地定义游戏世界的可见范围，使 UI 元素和游戏对象在屏幕上的显示符合预期的布局和比例。

（二）应用场景与优势

在 2D 游戏开发中，正交投影常用于创建平面化的游戏场景，如平台游戏、策略游戏等。由于没有透视效果，开发者可以更方便地控制物体的位置和大小关系，使得游戏元素的布局更加直观和精确。例如，在一个像素风格的平台游戏中，使用正交投影可以确保角色、敌人和平台等元素在屏幕上的显示大小一致，不受其在虚拟世界中的深度位置影响，从而简化碰撞检测和游戏逻辑的实现。同时，在渲染 UI 元素时，正交投影能够保证 UI 组件的尺寸和比例在不同分辨率下保持稳定，提供一致的用户体验，如按钮、菜单、文本框等 UI 元素的显示不会因为透视效果而产生变形或大小不一致的情况。

九、动画中的矩阵变换应用

矩阵变换在动画制作中发挥着核心作用，无论是角色动画、物体运动还是场景切换，都离不开精确的矩阵变换控制。

（一）骨骼动画系统

在复杂的角色动画中，常常使用骨骼动画系统。通过为角色模型构建骨骼层次结构，并为每个骨骼设置相应的变换矩阵（包括平移、旋转和缩放），可以实现逼真的角色动作。在每一帧动画中，根据预先定义的关键帧数据更新骨骼的变换矩阵，然后通过蒙皮算法将骨骼的运动传递到模型的顶点上，使模型表面跟随骨骼一起运动，从而实现流畅的角色动画效果，如角色的行走、奔跑、跳跃、攻击等动作，都可以通过精确控制骨骼的矩阵变换来实现，为游戏和动画带来生动的角色表现。

（二）物体的路径动画

对于物体的移动动画，可以通过在不同时间点设置不同的平移矩阵来实现物体沿着预定路径的运动。例如，使用贝塞尔曲线或样条曲线来定义物体的运动路径，然后在动画的每一帧中，根据时间参数计算物体在曲线上的位置，并创建相应的平移矩阵应用到物体上，使物体沿着曲线平滑地移动，这种技术在游戏中常用于物体的飞行轨迹、车辆的行驶路线等动画效果，为游戏场景增添动态和真实感。

（三）变形动画

通过巧妙地运用缩放和旋转矩阵，还可以实现物体的变形动画效果。例如，在一个从圆形变成方形的动画中，可以通过逐渐调整缩放矩阵在 x 和 y 方向上的缩放因子，以及适当的旋转矩阵来实现平滑的形状过渡。同时，结合顶点动画技术，对模型的顶点位置进行动态修改，可以创造出更加复杂和独特的变形效果，如物体的膨胀、收缩、扭曲等变形动画，为动画创作提供了丰富的表现手段，在影视特效、广告制作等领域具有广泛的应用。

十、优化与最佳实践

在使用 OpenTK 中的矩阵变换时，为了确保高效的性能和稳定的运行，需要遵循一些优化策略和最佳实践。

（一）避免不必要的矩阵计算

在实时渲染的应用中，如游戏，尽量避免在每一帧中重复计算不变的矩阵。例如，如果一个物体的变换矩阵在一段时间内保持不变（如静态场景中的固定物体），可以将计算好的矩阵缓存起来，在后续的渲染帧中直接使用，减少不必要的计算开销，提高渲染帧率。同时，对于频繁使用的矩阵变换函数（如旋转、平移矩阵的创建），可以考虑预先计算一些常用的变换矩阵并存储起来，在需要时直接查找和使用，避免重复的三角函数计算等耗时操作，优化性能。

（二）矩阵的标准化和归一化

在进行矩阵变换操作之前，确保矩阵的正确性和规范性。例如，在创建旋转矩阵时，要保证旋转角度的准确性和旋转轴的归一化（即长度为 1），以避免出现意外的变换结果和数值不稳定问题。对于缩放矩阵，要避免使用过小或过大的缩放因子，以免导致数值精度问题或物体在渲染时出现异常的大小变化。在矩阵乘法过程中，也要注意矩阵的顺序和正确性，确保变换效果符合预期，避免因为矩阵操作不当而引入的错误和性能开销。

（三）利用硬件加速

现代图形处理器（GPU）对矩阵运算提供了强大的硬件加速支持。确保在使用 OpenTK 进行矩阵变换时，充分利用 GPU 的能力。例如，将矩阵变换操作尽可能地移到顶点着色器或几何着色器中进行，让 GPU 并行处理大量的顶点变换，而不是在 CPU 上进行逐个顶点的变换计算后再传递给 GPU。这样可以显著提高渲染效率，特别是在处理复杂的 3D 场景时，能够充分发挥 GPU 的性能优势，减少 CPU 的负担，使整个应用程序更加流畅地运行。

（四）矩阵池技术

对于频繁创建和销毁矩阵对象的场景，可以考虑使用矩阵池技术。创建一个固定大小的矩阵对象池，当需要新的矩阵时，从池中获取已有的矩阵对象并进行重置和复用，而不是每次都重新创建新的矩阵对象。当不再使用矩阵时，将其归还到池中，以便下次使用。这种技术可以减少内存分配和垃圾回收的开销，特别是在游戏循环或实时渲染等对性能要求较高的场景中，能够有效地提高程序的运行效率和稳定性，避免因频繁的内存操作导致的性能波动和卡顿现象。

（五）调试与可视化工具

在开发过程中，利用调试工具和可视化工具来辅助矩阵变换的开发和优化。许多图形开发环境提供了调试器，可以查看矩阵的数值、变换效果以及检测可能出现的错误。此外，一些可视化工具可以直观地展示矩阵对物体的变换过程，帮助开发者更好地理解矩阵变换的原理和效果，及时发现和解决问题。例如，通过可视化工具可以实时观察物体在平移、旋转、缩放等变换后的位置和姿态变化，验证变换是否符合预期，对于复杂的复合变换和动画效果，这种可视化调试手段尤为重要，能够大大提高开发效率和代码质量。

十一、实际案例分析

为了更深入地理解 OpenTK 中矩阵变换的应用，我们来看几个实际案例。

（一）3D 游戏开发

在一款 3D 角色扮演游戏中，玩家控制的角色需要在复杂的 3D 场景中自由移动、战斗和交互。通过使用 OpenTK 的矩阵变换，实现了角色的精确控制和流畅动画。对于角色的移动，根据玩家的输入（如键盘、鼠标操作）创建平移矩阵，实时更新角色的位置。在战斗动作中，结合骨骼动画系统和矩阵变换，为角色的攻击、防御等动作设置相应的骨骼变换矩阵，使角色的动作更加自然和逼真。同时，利用透视投影矩阵为玩家呈现出具有立体感和深度感的游戏场景，让玩家沉浸其中。通过优化矩阵变换的计算和合理使用硬件加速，确保了游戏在各种硬件配置下都能保持稳定的帧率和流畅的运行体验，为玩家带来高质量的游戏感受。

（二）建筑可视化

在建筑可视化项目中，需要展示建筑物的外观和内部结构，并实现自由的视角切换和漫游功能。使用 OpenTK 的矩阵变换来实现相机的移动、旋转和缩放，从而实现不同视角的观察效果。通过正交投影矩阵来展示建筑的平面布局和精确尺寸，满足专业人士的需求；同时，利用透视投影矩阵来呈现建筑的立体效果，为非专业用户提供直观的视觉体验。在模型加载和渲染过程中，对建筑模型的各个部件进行矩阵变换操作，确保它们在正确的位置和方向上显示。通过优化矩阵计算和采用合适的渲染技术，能够快速、准确地展示复杂的建筑模型，无论是在设计阶段的方案展示，还是在销售阶段的客户演示中，都发挥了重要作用，提高了沟通效率和可视化效果的质量。

（三）虚拟现实（VR）应用

在 VR 应用中，矩阵变换更是至关重要。用户头部的转动和位置移动需要实时转换为视图矩阵的变化，以保证虚拟场景能够根据用户的视角实时更新，提供身临其境的体验。同时，对于用户手中的控制器操作，如抓取、移动、旋转物体等动作，通过矩阵变换来精确控制虚拟物体的位置和姿态变化。在这种对实时性和准确性要求极高的场景中，高效的矩阵变换算法和优化策略是确保 VR 应用流畅运行和避免眩晕感的关键。通过充分利用 GPU 加速和精心优化矩阵计算流程，能够在有限的硬件资源下实现高质量的 VR 交互体验，为用户打开一个全新的虚拟世界，拓展了矩阵变换技术的应用边界和潜力。

十二、结论

OpenTK 中的矩阵变换是构建丰富、逼真 3D 图形应用的核心技术之一。通过深入理解平移、旋转、缩放、投影等各种矩阵变换的原理和方法，并熟练掌握它们在实际开发中的应用技巧，我们能够创建出令人惊叹的视觉效果和流畅的动画体验。从游戏开发到建筑可视化，从虚拟现实到模拟仿真，矩阵变换无处不在，为各个领域的图形应用赋予了强大的表现力和交互性。

然而，随着图形技术的不断发展和应用场景的日益复杂，我们也需要不断探索和优化矩阵变换的使用方法，遵循最佳实践原则，充分利用硬件资源，结合先进的算法和数据结构，以应对不断增长的性能需求和用户期望。同时，持续关注图形学领域的最新研究成果和技术趋势，将有助于我们进一步拓展矩阵变换的应用范围，创造出更加精彩和创新的图形应用，为用户带来更加震撼和沉浸的视觉盛宴，推动计算机图形学领域的不断发展和进步。
