锂离子电池放电数据

文章最下方的长方形小方框内有博主的QQ名片获取本文同款程序 或者关注博主成为粉丝后聊天框会自动发送小企鹅哦!!!!或可直接+企鹅:2629471989 硕博期间所有的程序代码,一共2个多g,可以给你指导,赠送半个小时的语音电话答疑。电池数据+辨识程序+各种卡尔曼滤波算法都在里面了,后续还会有新模型的更新。快速入门BMS软件。

在进行电池模型参数辨识时,无论是在线辨识还是离线辨识,都需要用到电池放电数据。主要有DST、HPPC、UDDS、FUDS等工况。

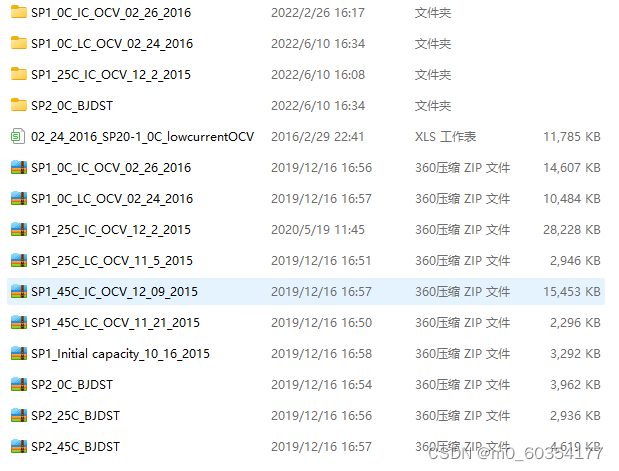

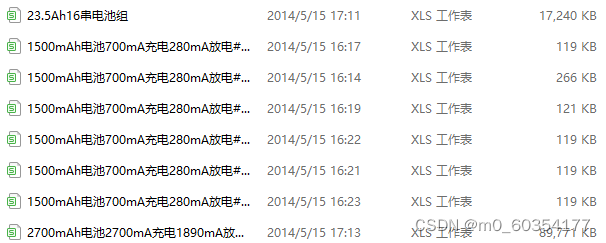

锂离子电池放电实验数据
在这里插入图片描述

工况之间本身没有绝对意义上的优劣之分,只不过是有些机构更权威发布的标准更为人所公认。
1.HPPC工况。即恒流放电工况,HPPC(Hybrid Pulse Power Characterization)测试的目的是确定电池包在电流脉冲工况中的动态功率能力,包括电池包10秒充电功率与10秒放电功率等等。另外,通过数据处理HPPC测试数据的电流电压曲线,可以得到电芯的欧姆电阻与极化阻抗与SOC之间的关系。HPPC测试的目的是每隔10%SOC确定电池包的10秒放电功率与10秒充电功率。测试过程的脉冲曲线如下图标所示,充电电流为正,放电电流为负。
在这里插入图片描述

2.BJDST工况。该工况模拟了北京奥运会纯电动公交车90路的运行状况。因此,该工况作为锂电池实际运行的工况,可以有效地检验锂离子电池SOC估计的准确度。
在这里插入图片描述

3.城市道路循环UDDS(Urban Dynamometer Driving Schedule)美国佬制定的标准循环工况之一,是MATLAB里面ADVISOR 里面的仿真工况。
在这里插入图片描述

4.FUDS工况。
在这里插入图片描述

一般来说,进行参数辨识用到HPPC工况,进行模型精度验证用到其他复杂工况。

***


在进行18650锂电池FUDS测试实验时,通常需要设置充电放电电流随时间的变化规律。下面是一些常见的设置方法: 1. 充电阶段:在充电阶段开始时,充电电流通常设置为恒定电流充电(Constant Current Charging,简称CCC)模式,充电电流为电池的额定容量的0.2C ~ 0.5C。当电池电压达到一定值后,充电电流会逐渐降低,进入恒定电压充电(Constant Voltage Charging,简称CVC)模式,直到电池充满电为止。 2. 放电阶段:在放电阶段开始时,放电电流通常设置为恒定电流放电(Constant Current Discharging,简称CCD)模式,放电电流为电池的额定容量的1C ~ 2C。在放电过程中,电池的电压会逐渐降低,当电池电压降到一定值时,放电电流会逐渐降低,直到电池放完电为止。 3. 充电放电时间:在进行FUDS测试实验时,一般需要按照一定的时间间隔对电池进行充电放电。时间间隔的设置通常根据测试要求和测试设备的要求进行。在具体的设置中,通常会设置充电时间和放电时间的比例关系,例如,充电时间和放电时间的比例为2:1或3:1等。 需要注意的是,不同的测试要求和测试设备可能会有不同的充电放电电流变化规律和时间间隔设置,因此在进行FUDS测试实验时,应该根据具体的测试要求和测试设备进行设置。同时,还需要注意电池的安全使用,避免过大的充电放电电流和过大的电池温度等问题。
