【STM32+HAL】ADC采集波形实现

一、准备工作:


有关CUBEMX的初始化配置,参见我的另一篇blog:【STM32+HAL】CUBEMX初始化配置

二、所用工具:


1、芯片: STM32F407ZGT6

2、STM32CubeMx软件

3、IDE: MDK-Keil软件

4、STM32F4xxHAL库

三、实现功能:

ADC采集波形并通过上位机显示

四、HAL库配置 (初始配置完成):

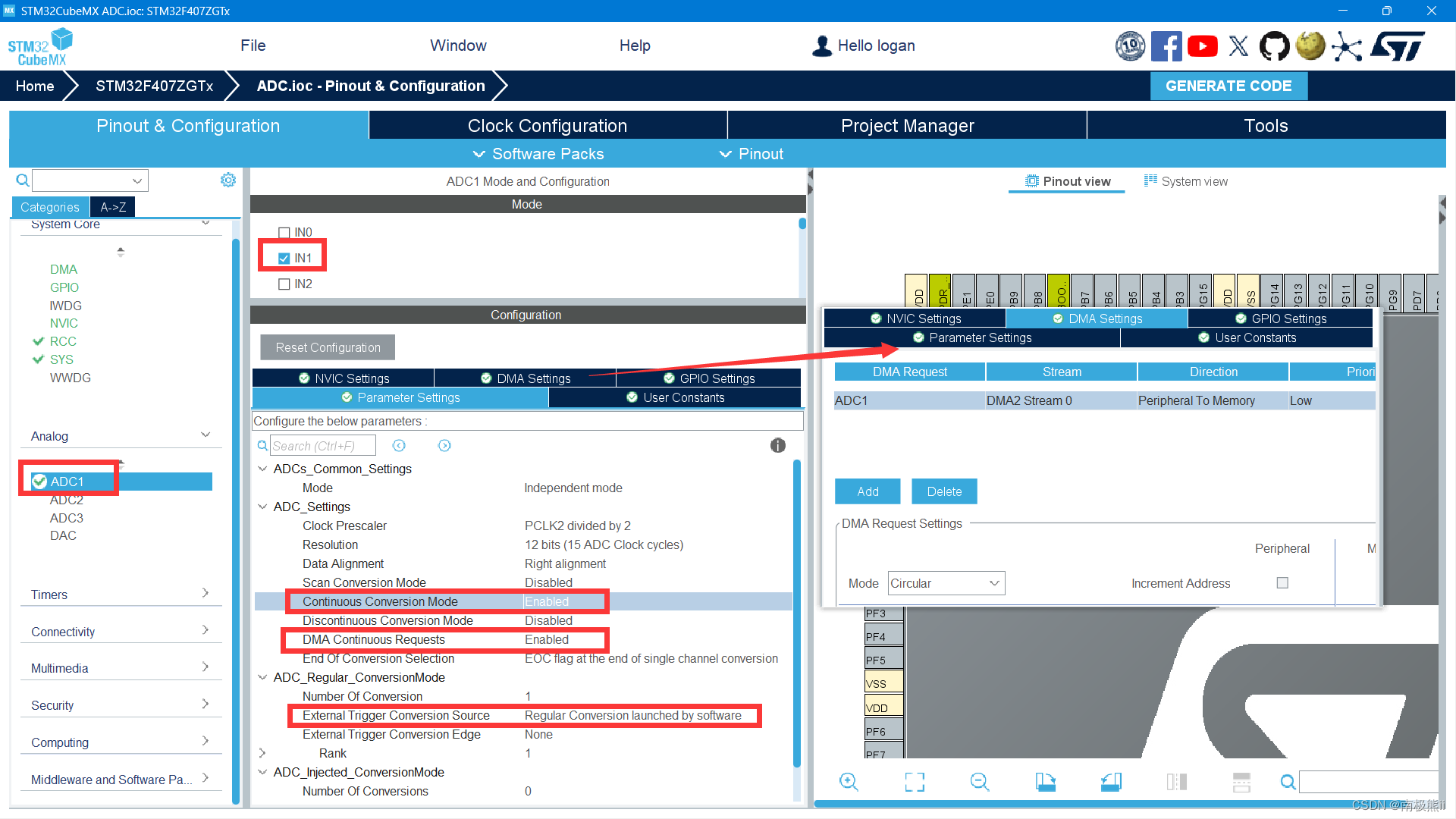

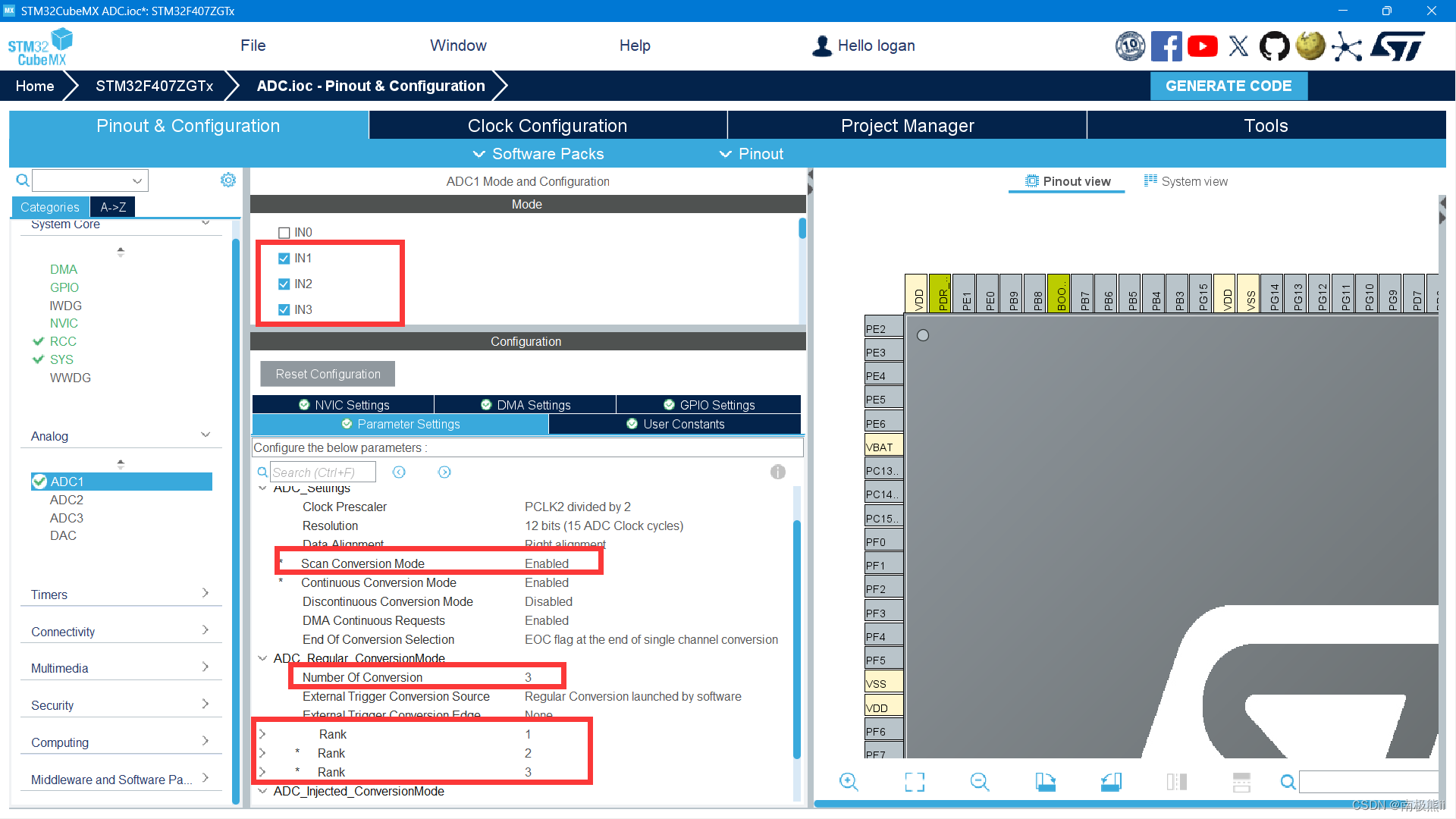

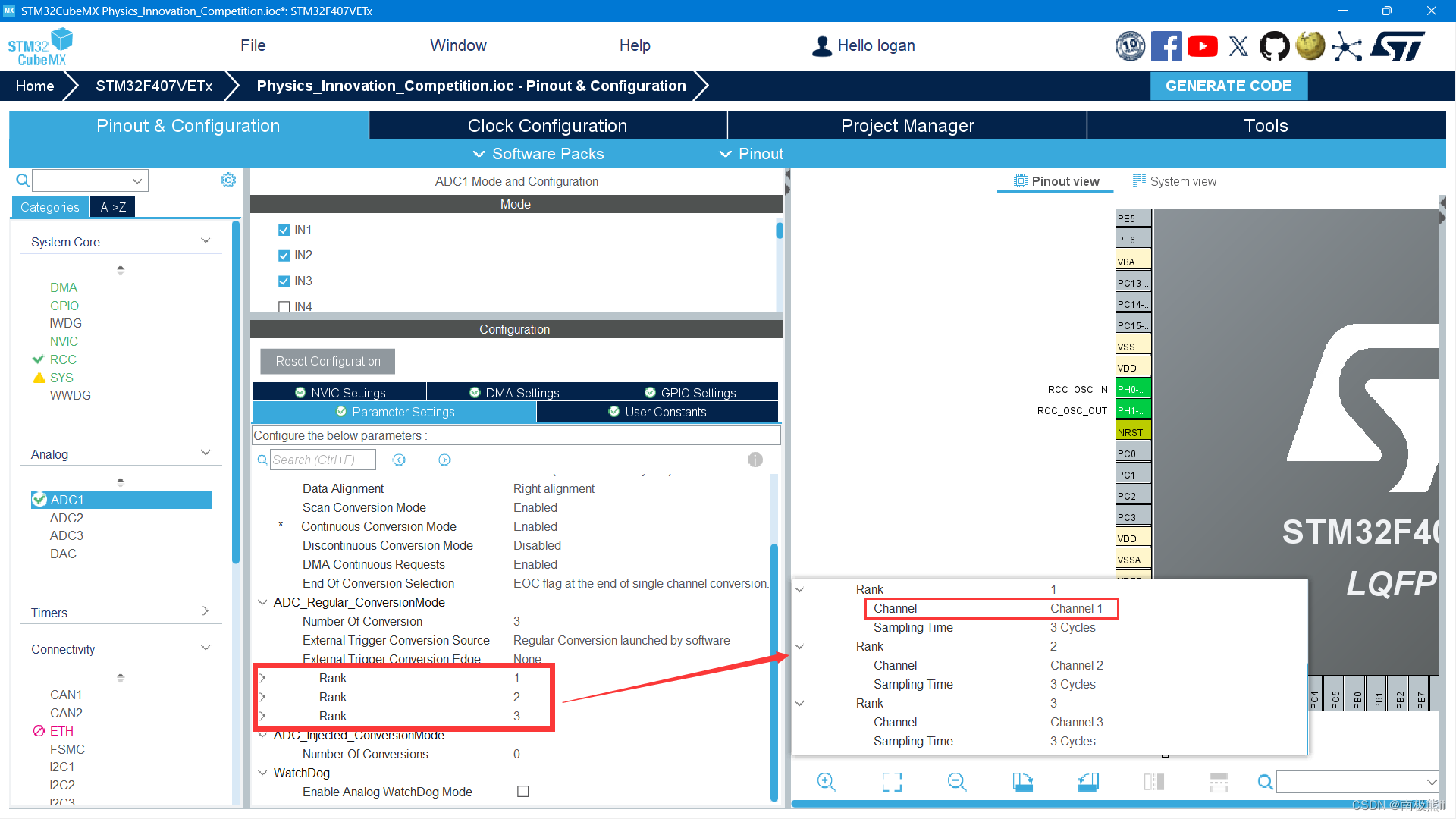

1、开启ADC

(可以先试试软件触发模式)

2、开启DAC以输出波形

有关DAC的详细配置,请参见【STM32+HAL】DAC+DMA输出波形实现

3、ADC定时器开启

PSC,ARR将决定采样频率,采样频率越高可采集的波形频率越高

4、DAC定时器开启

5、全局定时器开启

以周期1s闪烁LED灯

6、中断配置(不唯一)

 至此,CUBEMX配置完成

五、KEIL填写代码:

1、初始化DAC,ADC
	#define MAX_SAMP 1024

    uint16_t adc1[MAX_SAMP]={0};
    int flag=1,flag1=1;

    HAL_TIM_Base_Start(&htim2);
	HAL_DAC_Start(&hdac, DAC_CHANNEL_1);

	HAL_TIM_Base_Start(&htim8);
	HAL_TIM_Base_Start_IT((TIM_HandleTypeDef *)&htim1);
	HAL_ADC_Start_DMA(&hadc1,(uint32_t *)adc1,MAX_SAMP);

	printf("Hello World!\r\n");
	HAL_Delay(500);

2、ADC回调函数
void HAL_ADC_ConvCpltCallback(ADC_HandleTypeDef* hadc)   //ADC中断
{
	if(hadc->Instance==hadc1.Instance){
		HAL_TIM_Base_Stop(&htim8);
		flag1=1;
	}
}
3、定时器TIM1中断
void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim)
{
	if ( htim -> Instance == TIM1 ){
			HAL_GPIO_TogglePin(GPIOF,LED_Pin);
	}
}

4、main.c
  while (1)
  {
	  if(flag&&flag1){
		flag1=0;
		for(int i=0;i<MAX_SAMP;i++) printf("%d\n",adc1[i]);
		HAL_TIM_Base_Start(&htim8);
	  }
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
  }

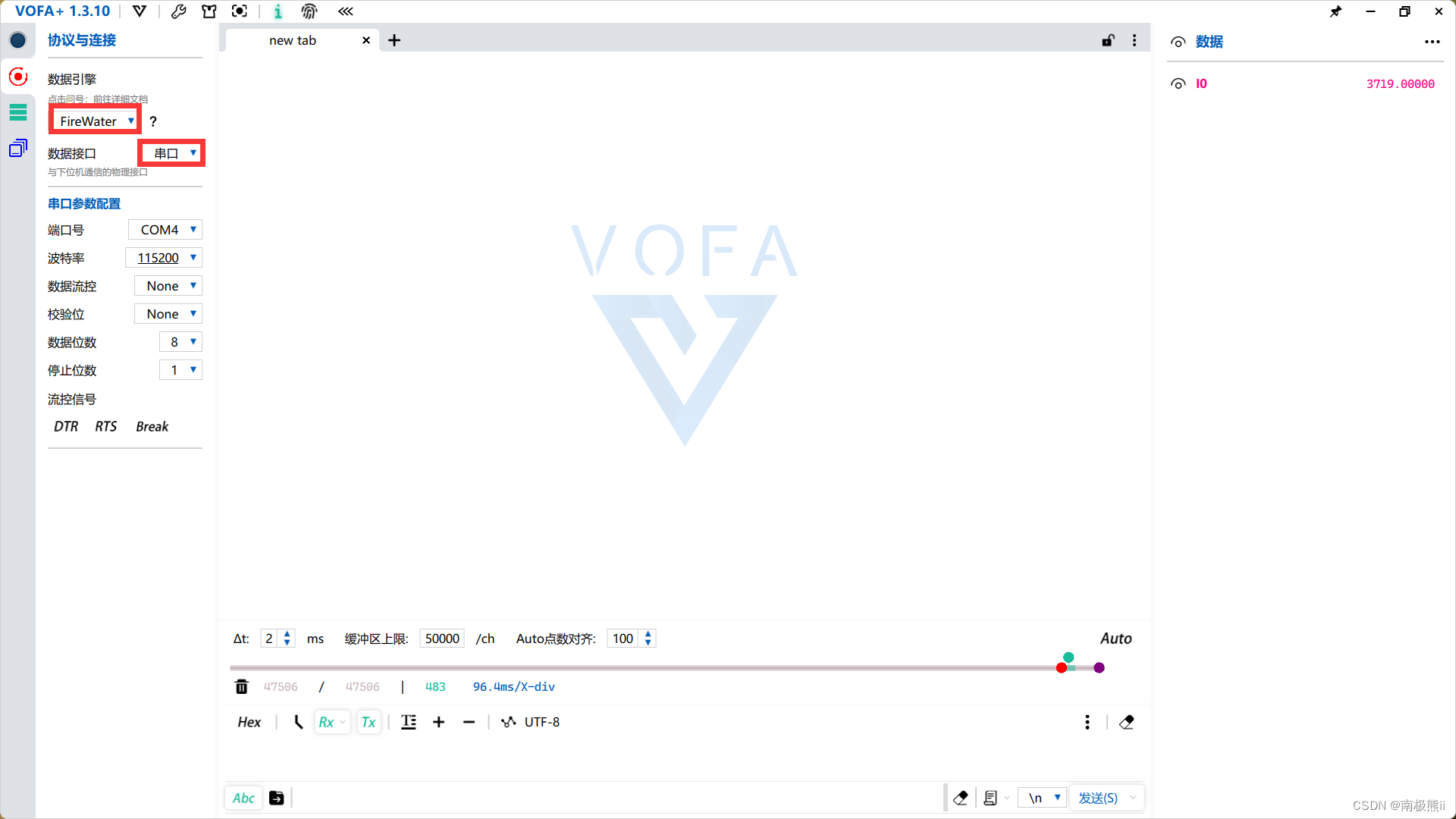

六、VOFA+上位机配置

至此,只要在主函数中写printf("%d,%d\n",xx1,xx2);即可输出数据

七、巨人之肩

【STM32】HAL库 STM32CubeMX教程九---ADC

ADC采样时间、采样周期、采样频率计算方法

STM32CubeMX学习笔记(8)——ADC接口使用

STM32 DSP库的使用方法

八、源码提供

【STM32+HAL】ADC采集波形实现
