硬件设计电路

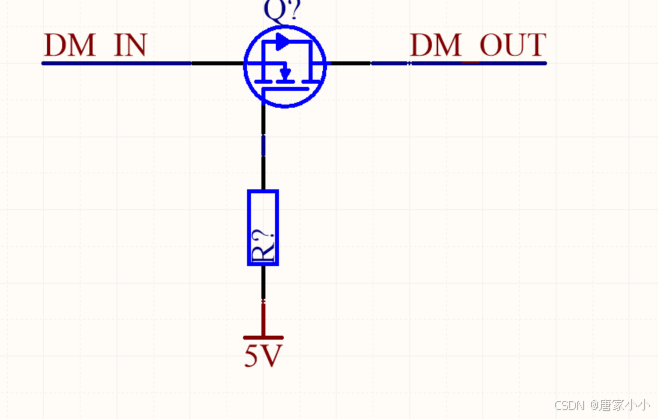

1 输出防高压保护

USB 的D+ ,D-电压 3.3V  当DM_OUT 短接到输出VBUS上  MOS管处于截至区  保护芯片的DM_in PIN 接口

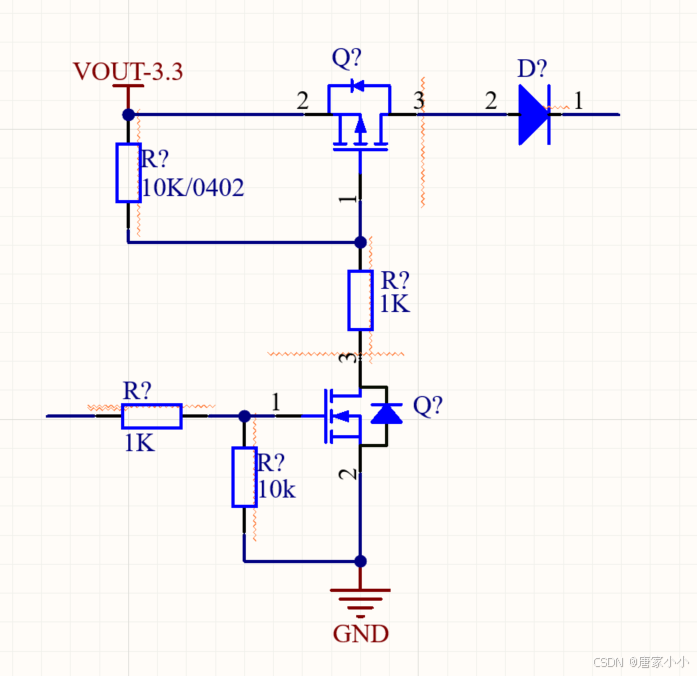

2  三极管和MOS电路信号控制 小电源输出

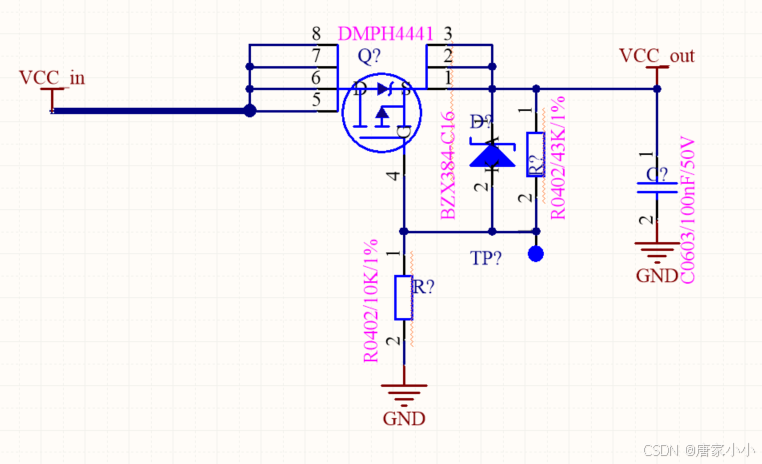

3 输入防反

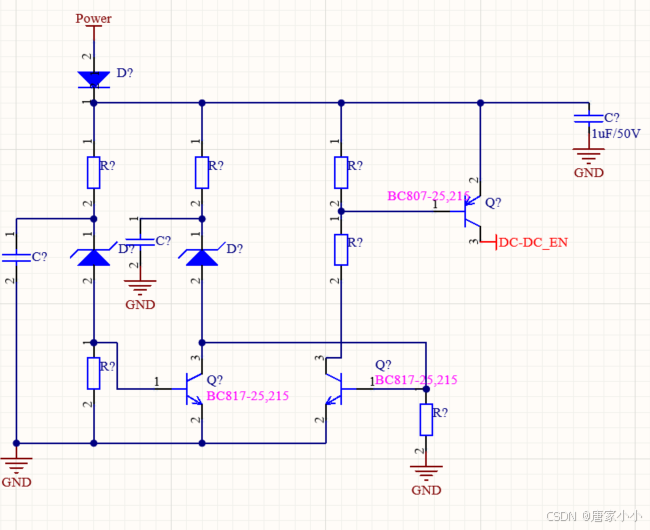

4 过压 欠压关闭

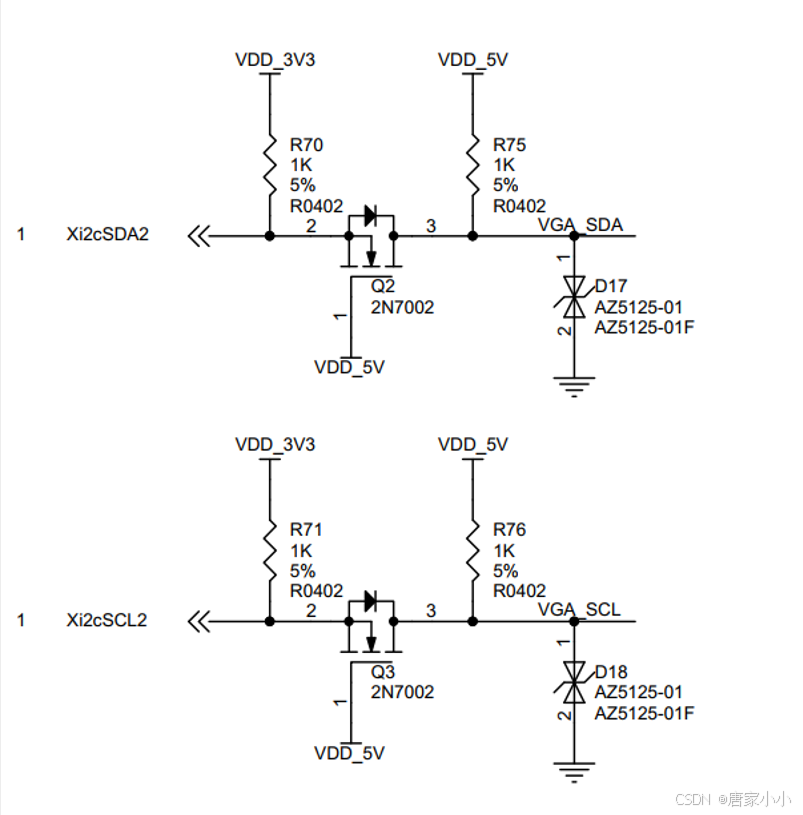

I2C 电平转化电路

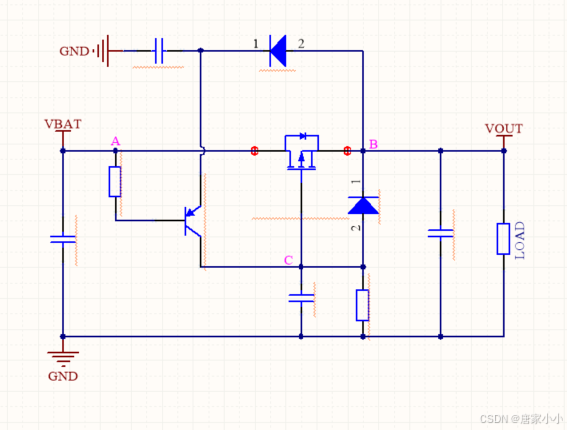

PMOS加速关断电路

正常供电的时候  B点的电压等于A的电压  PMOS是导通状态 三极管不工作    供电电压断掉之后

A点电压降为0 B点的电压因为有电容在支撑 电压在缓慢下降 B点的电压经过二极管使得三极管的BE之间有压差 三极管导通 三极管的集电极的电容缓慢放电使得PMOS的GS的二端压差非常小  PMOS处于关断的状态  后级的电容无法对前级放电 维持后级负载工作更长时间
