【数字信号调制】基于PM调制与解调附matlab代码

本文介绍了相位调制(PM)的基本原理,包括调制信号的生成公式以及使用相移检测器进行解调的过程。提供了一个Matlab仿真的例子,展示了信号的PM调制与解调,并分析了不同信噪比下的解调性能。此外,还提及PM技术在广播、通信和雷达领域的应用。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

 ✅作者简介:热爱科研的Matlab仿真开发者,擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎个人主页:Matlab科研工作室

🍊个人信条:格物致知,完整Matlab代码及仿真咨询内容私信。

🌿 往期回顾可以关注主页,点击搜索

⛄ 内容介绍

PM (相位调制) 是一种调制技术,其中调制信号的相位被调制以传输信息。它是定义为将信息信号 v(t) 与载波信号 cos(ωc t) 相乘,产生一个相位调制信号 s(t),如下所示:

s(t) = A cos[ωc t + βv(t)]

其中,A 是振幅,ωc 是载波角频率,β 是调制指数。调制指数 β 决定了相位变化量的大小。

解调是将调制信号转换回原始信息信号的过程。对于 PM,解调可以使用相移检测器来实现。相移检测器是一个特殊的电路,其输出电压与输入信号的相位差成正比。通过在解调器中使用相移检测器,可以恢复出原始调制信号的相位变化,进而得到原始信息信号。

相位调制是一种常见的调制技术,在广播、通信和雷达等领域都有广泛应用。

⛄ 部分代码

clc;

close all;

clear all;

 %%

 % 信号的PM调制与解调

 % 此程序给出了信号的PM调制的与解调的仿真过程,并分析了在不同信噪比条件下解调的性能

 %% 信号参数

fm = 3 ;

fc = 10 ;

fs = 200 ;

Am = 1 ;

A = 2 ;

N = 1e3 ;

K = N -1 ;

n = 0 :K;

f = n*fs/N;

t = 0 : 1 /fs:K/fs;

wm = 2 * pi *fm;

wc = 2 * pi *fc;

thm = 0 ;

thc = 0 ;

B = 2 *fm;

KFM = 5 ;

beatFM = KFM*Am;

ct = A* cos (wc*t);

fft_ct =  abs (fft(ct));

 figure ( 1 )

subplot(2,1,1);

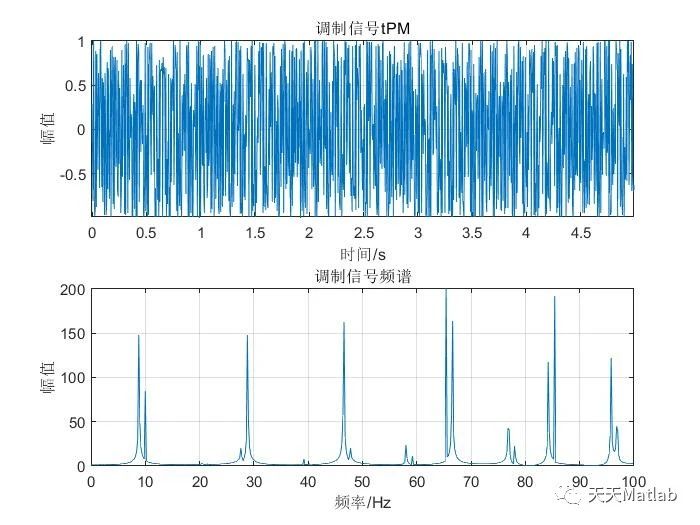

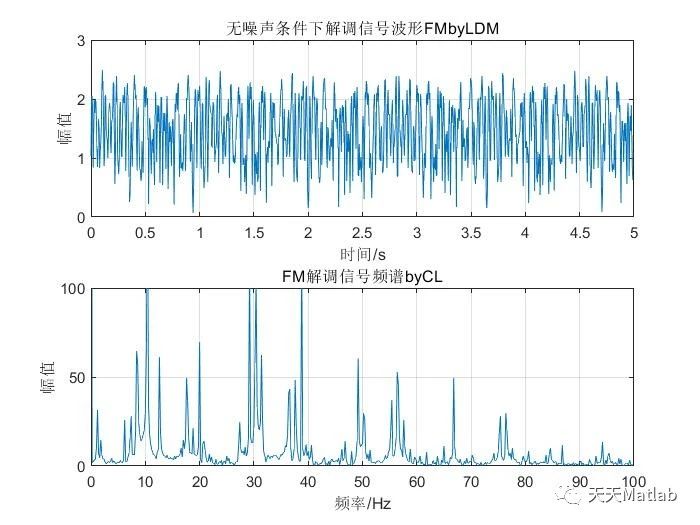

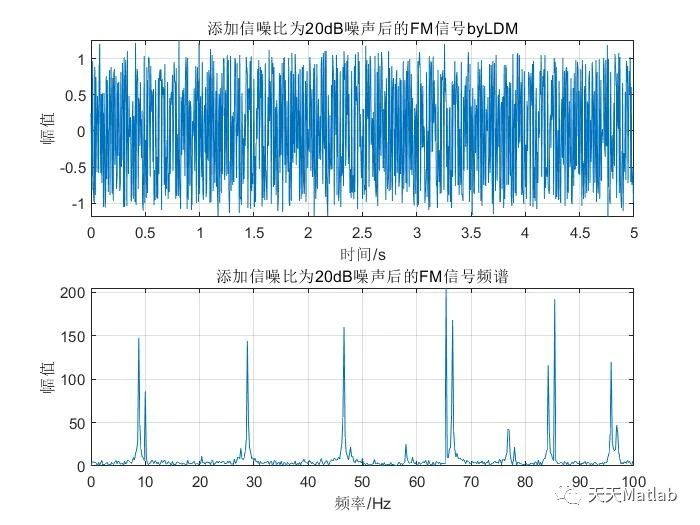

⛄ 运行结果

⛄ 参考文献

[1]杨兆飞. "基于Matlab的数字传输信号调制与解调分析与仿真." 智能机器人 4(2012):74-76.

⛳️ 代码获取关注我

❤️部分理论引用网络文献,若有侵权联系博主删除

❤️ 关注我领取海量matlab电子书和数学建模资料
