🔥 内容介绍

图像融合技术作为一种重要的图像处理方法，广泛应用于遥感、医学影像、军事侦察等诸多领域。其目标是将多源图像中的互补信息有效地结合起来，生成一幅信息量更大、质量更高的融合图像，以提高图像的清晰度、分辨率和信噪比。本文将深入研究一种基于加权平均、HIS变换、高通滤波和灰度调制的图像融合算法，并提供相应的Matlab代码实现。

一、算法原理及步骤

该算法结合了多种图像融合方法的优点，通过多步骤处理，实现对不同图像信息的有效融合。其主要步骤如下：

1. 源图像预处理: 首先，对输入的两幅源图像进行预处理，包括图像格式转换、噪声去除等。此步骤确保后续处理的顺利进行，减少噪声对融合结果的影响。选择合适的预处理方法取决于图像的具体情况，例如，可以采用中值滤波器去除椒盐噪声，高斯滤波器去除高斯噪声。

2. HIS变换: 将两幅源图像从RGB颜色空间转换到HIS颜色空间。HIS颜色空间分别代表色调(Hue)、饱和度(Saturation)和亮度(Intensity)。这种变换的优势在于亮度信息与颜色信息分离，便于单独处理。在HIS空间中，亮度信息通常包含更多的细节和纹理信息，而色调和饱和度则反映了图像的颜色特征。

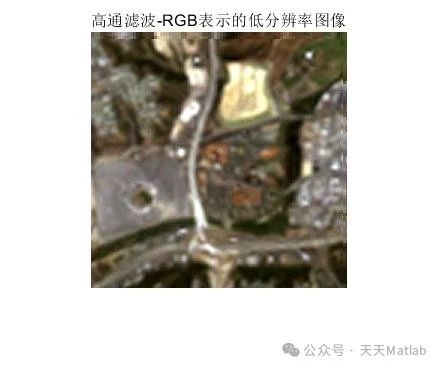

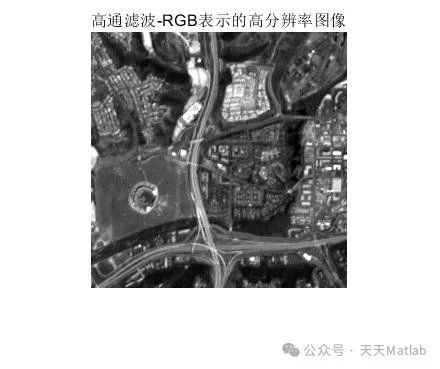

3. 高通滤波: 对两幅图像的亮度分量分别进行高通滤波处理。高通滤波器可以有效地提取图像的高频信息，例如边缘和细节。通过对亮度分量进行高通滤波，可以增强图像的细节和纹理，提高融合图像的清晰度。常用的高通滤波器包括拉普拉斯算子、Sobel算子等。滤波器的选择需要根据具体应用场景和图像特性进行调整。在此步骤中，我们选择合适的滤波器参数，例如滤波器的核大小和截止频率，以平衡细节增强和噪声抑制。

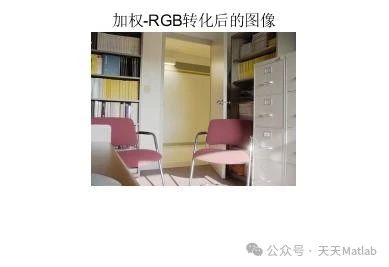

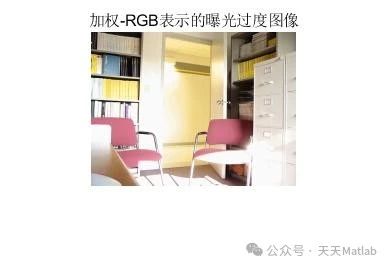

4. 加权平均融合: 对高通滤波后的亮度分量进行加权平均融合。权重的选择至关重要，它决定了融合图像中各个图像的贡献程度。权重的确定方法有很多，例如根据图像的清晰度、对比度等指标进行加权。本文采用一种基于图像熵的加权方法，熵值较高的图像赋予较大的权重，从而优先保留信息量较大的部分。

数学表达式如下：
I_fused = w1 * I1 + w2 * I2

其中，I_fused表示融合后的亮度分量，I1和I2分别表示两幅图像的高通滤波后的亮度分量，w1和w2分别表示对应的权重，且w1 + w2 = 1。

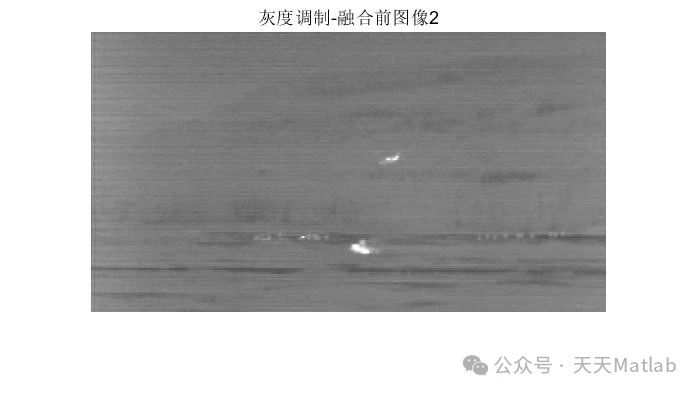

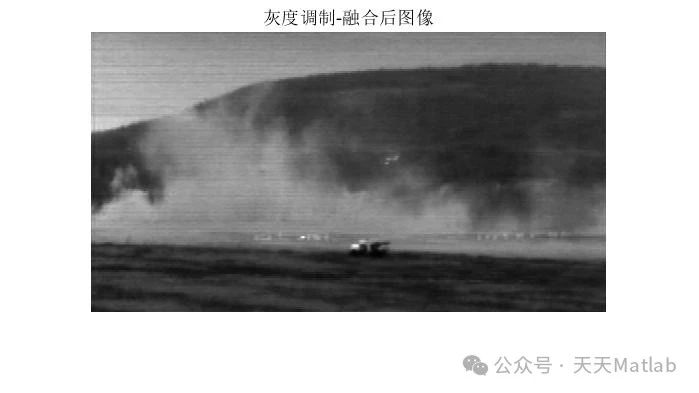

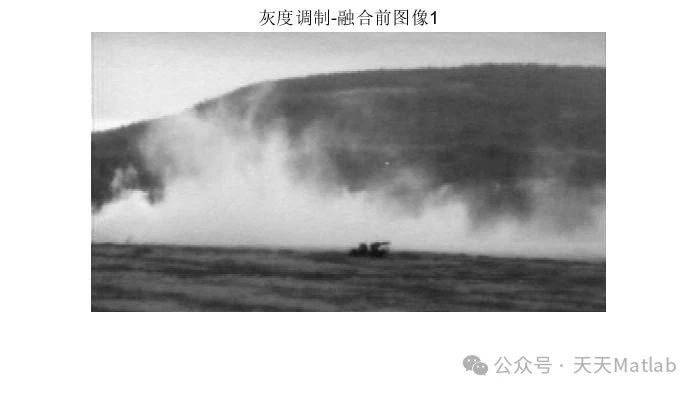

5. 灰度调制: 将融合后的亮度分量与原始图像的色调和饱和度分量进行组合，最终生成融合图像。这种方法可以有效地保留原始图像的颜色信息，并利用融合后的亮度分量来提高图像的清晰度和对比度。

6. 逆HIS变换: 将融合后的HIS图像转换回RGB颜色空间，得到最终的融合图像。

二、 Matlab代码实现

以下为基于上述算法的Matlab代码实现：

entropy2 = entropy(img2_laplacian);
w1 = entropy1 / (entropy1 + entropy2);
w2 = entropy2 / (entropy1 + entropy2);

% 加权平均融合
fused_intensity = w1 * img1_laplacian + w2 * img2_laplacian;

% 灰度调制与逆HIS变换
fused_his(:,:,1) = img1_his(:,:,1); % 使用图像1的色调
fused_his(:,:,2) = img1_his(:,:,2); % 使用图像1的饱和度
fused_his(:,:,3) = fused_intensity;
fused_rgb = hsv2rgb(fused_his);

% 显示结果
figure;
subplot(2,2,1); imshow(img1); title('图像1');
subplot(2,2,2); imshow(img2); title('图像2');
subplot(2,2,3); imshow(fused_rgb); title('融合图像');

% 保存结果
imwrite(fused_rgb, 'fused_image.jpg');

三、算法改进与未来研究方向

本文提出的算法虽然有效地实现了图像融合，但仍存在一些可以改进之处。例如，可以尝试更先进的加权方法，例如基于图像局部特征的加权方法；可以探索更有效的噪声去除方法；可以将深度学习技术引入到图像融合算法中，以提高融合效果。未来研究方向可以包括：针对特定应用场景进行算法优化；探索多幅图像融合算法；研究基于深度学习的图像融合算法等。

四、结论

本文提出了一种基于加权平均、HIS变换、高通滤波和灰度调制的图像融合算法，并提供了相应的Matlab代码实现。该算法能够有效地融合多源图像信息，提高图像质量。然而，算法仍有改进空间，未来需要进一步研究更优的算法和技术，以满足不同应用场景的需求。本算法的优劣之处也需要在实际应用中通过客观指标如PSNR和SSIM等进行评估和验证。只有通过不断的改进和完善，才能使图像融合技术更好地服务于各个领域。
