🔥 内容介绍

法布里-珀罗腔 (Fabry-Perot cavity) 作为一种重要的光学谐振腔，广泛应用于激光器、光谱仪和光纤通信等领域。精确计算腔内稳态光场分布，以及理解并修正热透镜效应等非线性效应对其性能至关重要。本文将详细阐述用于计算法布里-珀罗腔中循环的稳态光场、热透镜效应以及台面光束的衍射损耗或腔本征模式的方法，并提供相应的MATLAB代码示例。

一、法布里-珀罗腔稳态光场计算

法布里-珀罗腔由两块平行放置的反射镜构成。假设两反射镜的反射率分别为R₁和R₂，透射率分别为T₁和T₂，腔长为L，腔内介质的折射率为n。入射光强为I₀。在稳态条件下，腔内光场强度分布可以通过考虑多次反射和透射来计算。

考虑单次传输的能量损失，则腔内光强可以表示为几何级数的求和：

I = I₀T₁T₂/(1 - R₁R₂ * exp(-2αL))

其中，α为腔内介质的吸收系数。当R₁R₂趋于1，且αL趋于0时，腔内光强显著增强，形成谐振。更精确的计算需要考虑光场的空间分布。假设入射光场为高斯光束，则可以使用Huygens-Fresnel积分来计算多次反射后的光场分布。然而，对于高精度的计算，通常采用数值方法，例如有限元法或有限差分法。

二、热透镜效应的计算

高功率激光在腔内传播时，会引起腔内介质温度升高，进而导致介质折射率发生变化，形成热透镜效应。热透镜效应会改变腔内光束的模式，影响激光输出的质量。

热透镜效应的计算需要考虑介质的热物理性质，例如热导率、比热容和热膨胀系数，以及激光束的功率分布。通常采用热传导方程来描述介质温度场的分布：

∇²(T) + (P(r)/k) = 0

其中，T为温度，P(r)为激光束的功率密度分布，k为介质的热导率。求解该方程可以得到温度场分布。再根据介质的热光系数dn/dT，可以计算出折射率的变化量Δn：

Δn = (dn/dT)ΔT

通过计算Δn，可以分析热透镜效应对腔内光场分布的影响。这通常需要结合光束传播方程进行数值模拟。

三、台面光束的衍射损耗及腔本征模式计算

台面光束 (TEM) 是法布里-珀罗腔内的一种稳定的光场模式。不同阶次的TEM模式具有不同的空间分布和衍射损耗。高阶模式的衍射损耗较大，会影响激光输出的效率和质量。

计算台面光束的衍射损耗，可以使用衍射积分公式，例如菲涅尔-基尔霍夫衍射公式。然而，对于复杂的光学结构，这通常需要使用数值方法，如傅里叶光学方法或波束传播法 (BPM)。

腔本征模式 (eigenmode) 是在腔内能够稳定传播的模式，其在经过多次反射后，形状保持不变，只有幅度可能发生变化。计算腔本征模式通常需要求解麦克斯韦方程组在腔内的边界条件下的解，这可以使用有限元法或有限差分法等数值方法进行求解。

四、MATLAB代码示例

以下MATLAB代码示例演示了如何计算简单的法布里-珀罗腔稳态光强：

matlab

% 参数定义 R1 = 0.95; % 反射镜1反射率 R2 = 0.95; % 反射镜2反射率 T1 = 1 - R1; % 反射镜1透射率 T2 = 1 - R2; % 反射镜2透射率 alpha = 0.01; % 吸收系数 L = 1; % 腔长 I0 = 1; % 入射光强 % 计算稳态光强 I = I0 * T1 * T2 / (1 - R1 * R2 * exp(-2 * alpha * L)); % 显示结果 disp(['稳态光强: ', num2str(I)]);

更复杂的热透镜效应和腔本征模式计算需要使用更高级的数值方法和更复杂的代码，例如使用BeamPROP软件包或自行编写基于有限元法或有限差分法的程序。

五、结论

本文介绍了计算法布里-珀罗腔稳态光场、热透镜效应和腔本征模式的方法，并提供了简单的MATLAB代码示例。精确计算这些参数对于优化法布里-珀罗腔的性能至关重要。实际应用中，需要根据具体的腔体结构和工作条件选择合适的数值方法和进行更精细的计算和模拟。未来的研究方向可以着重于更复杂的非线性效应和更精确的数值模拟方法的研究与开发。

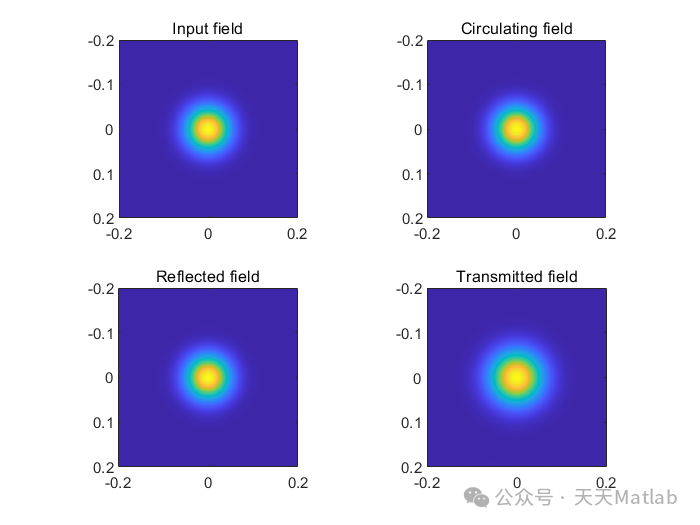

⛳️ 运行结果

🔗 参考文献

Degallaix, Jérôme. “OSCAR: A MATLAB Based Package to Simulate Realistic Optical Cavities.” SoftwareX, vol. 12, Elsevier BV, July 2020, p. 100587, doi:10.1016/j.softx.2020.100587.

Degallaix, Jérôme. “OSCAR a Matlab Based Optical FFT Code.” Journal of Physics: Conference Series, vol. 228, IOP Publishing, May 2010, p. 012021, doi:10.1088/1742-6596/228/1/012021.
