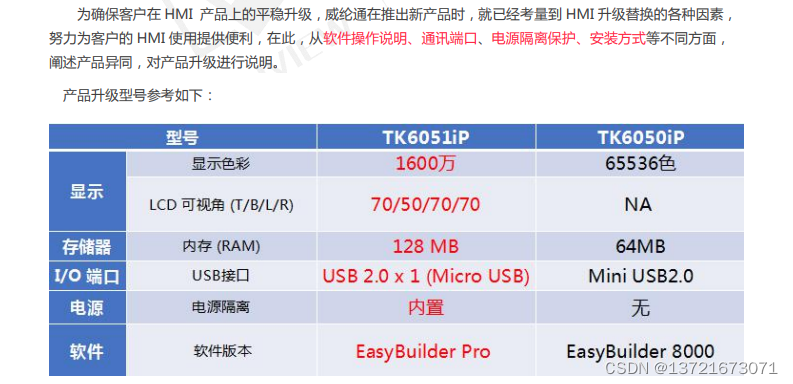

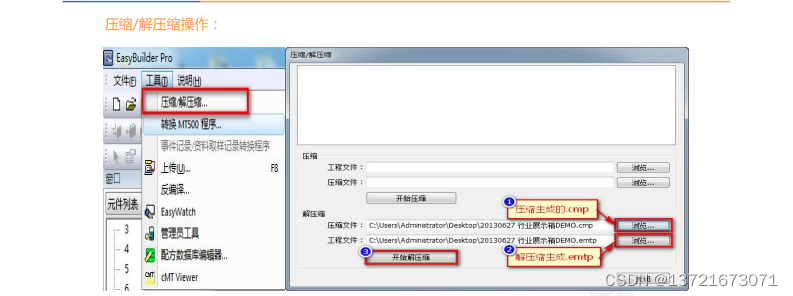

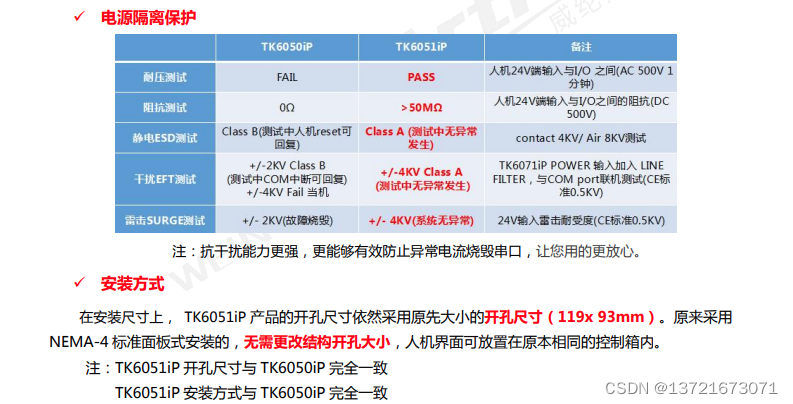

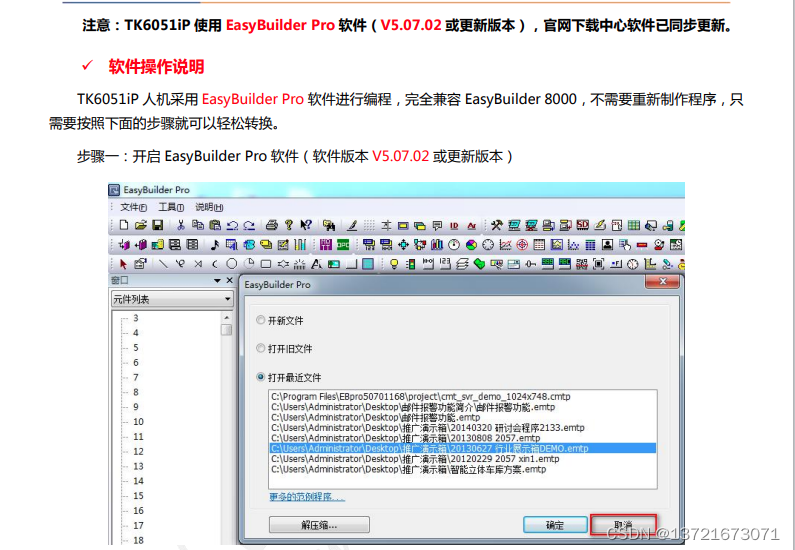

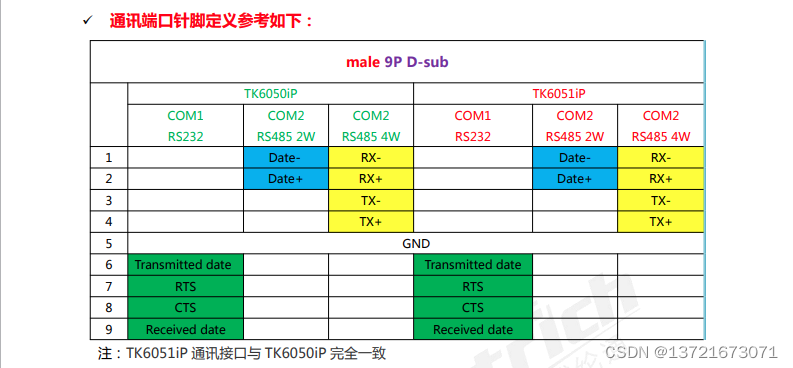

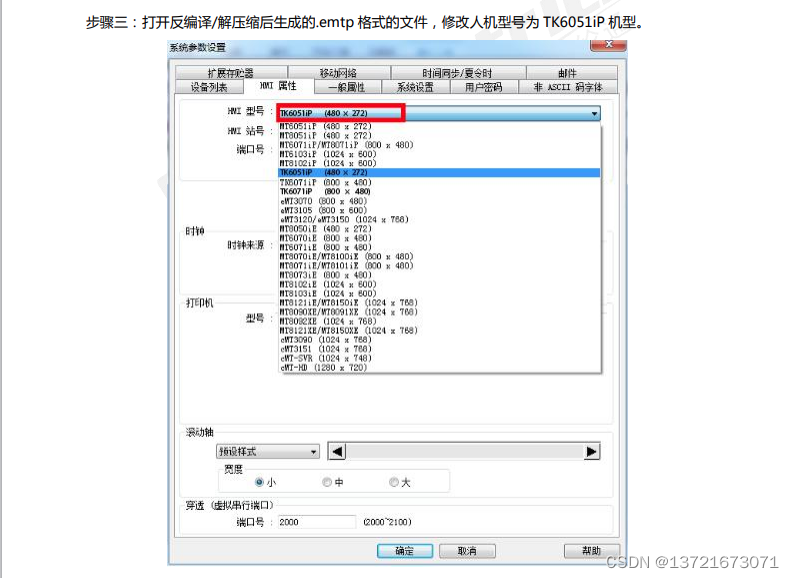

威纶通触摸屏TK6050iP升级至TK6051iP型号转换操作指南

最新推荐文章于 2024-07-08 22:12:26 发布
最新推荐文章于 2024-07-08 22:12:26 发布
阅读量301 收藏 1
点赞数
文章标签： 算法
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/m0_60772380/article/details/135137397
版权
