西门子PLC S7-200smart连接威伦通触摸屏流程

目录

一、准备物料

二、制作通讯线

       1、查询端口及端口脚位定义

       2、制作通讯线

三、通讯测试连接

      1、触摸屏设置及编辑程序

      2、PLC编辑程序

      3、测试

正文

一、准备物料

1、S7-200smart一台

2、威伦通触摸屏一台（这里演示机选用的是TK6051iP,串口通讯）

3、485通讯线一根

4、24V电源

二、制作通讯线

1、查询触摸屏端口及脚位定义

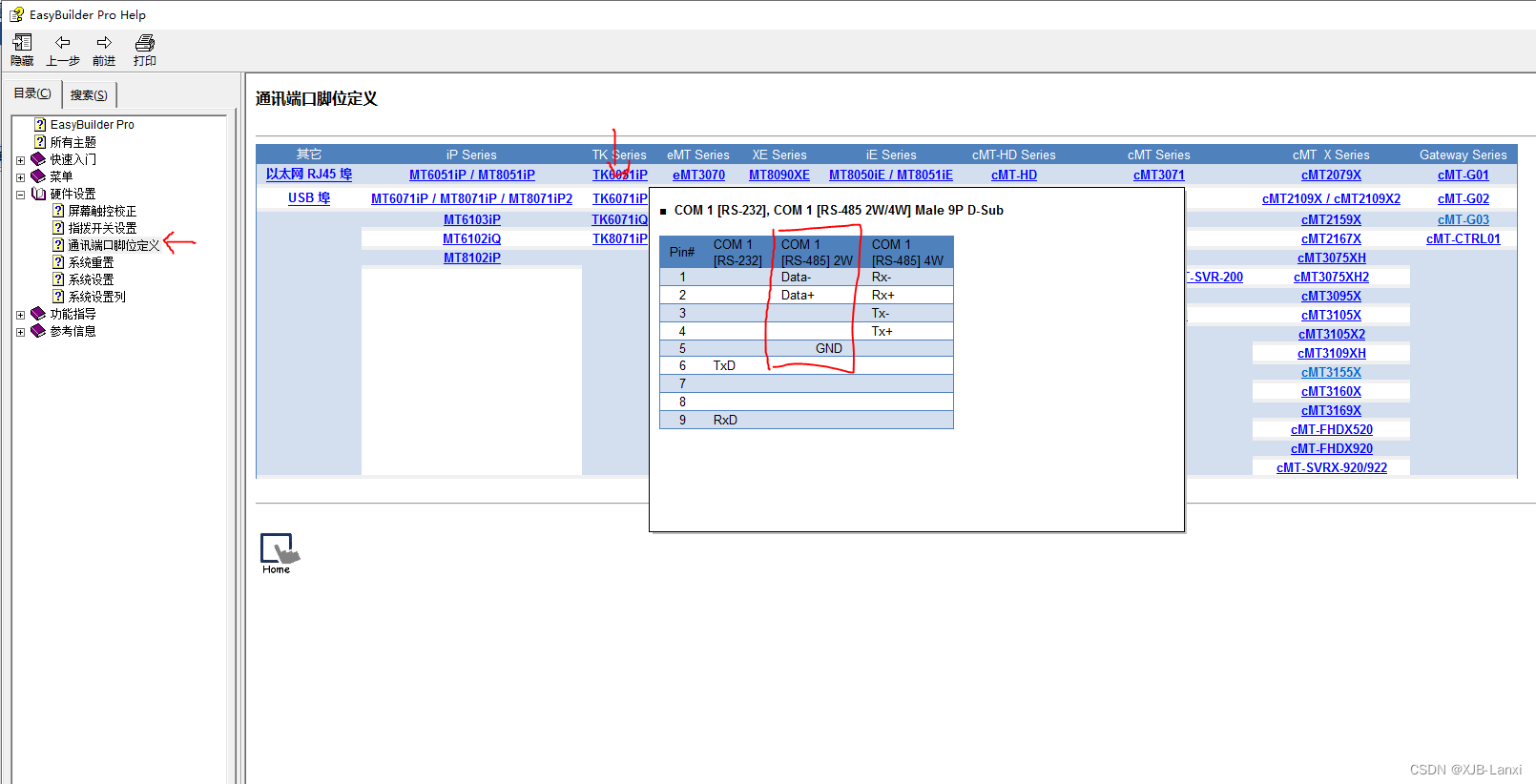

进入EB pro软件，选择“帮助主题”，打开EB Pro Help窗口。选择“硬件设置”→“通讯端口脚位定义”→选择对应触摸屏型号得到触摸屏的通讯端口定义。

通过查询可知，TK6051iP触摸屏支持RS232通讯、RS485的2线通讯和RS485的4线通讯这三种通讯方式，且三种通讯方式的端口号均为COM1。

由于S7-200smart仅支持RS485的2线通讯，所以触摸屏应该选择RS485的2线通讯方式。

2、开始做线

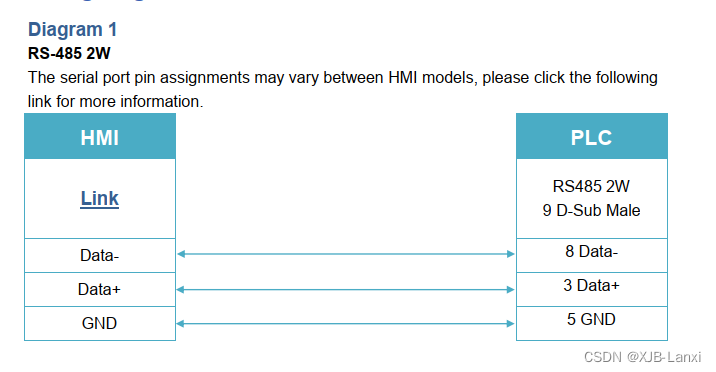

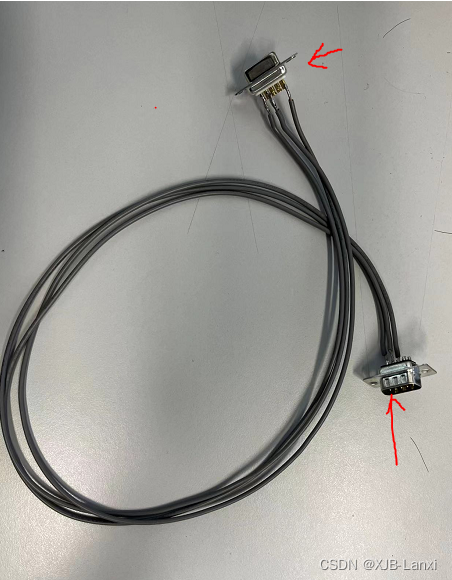

 选一个9PIND-sub公头和一个9PIN D-sub母头。母头接触摸屏一端，公头接PLC一端。按照下图PIN脚号焊接好即可

 注：也可直接网购一根通讯线

三、通讯测试连接

1、触摸屏设置及编辑程序

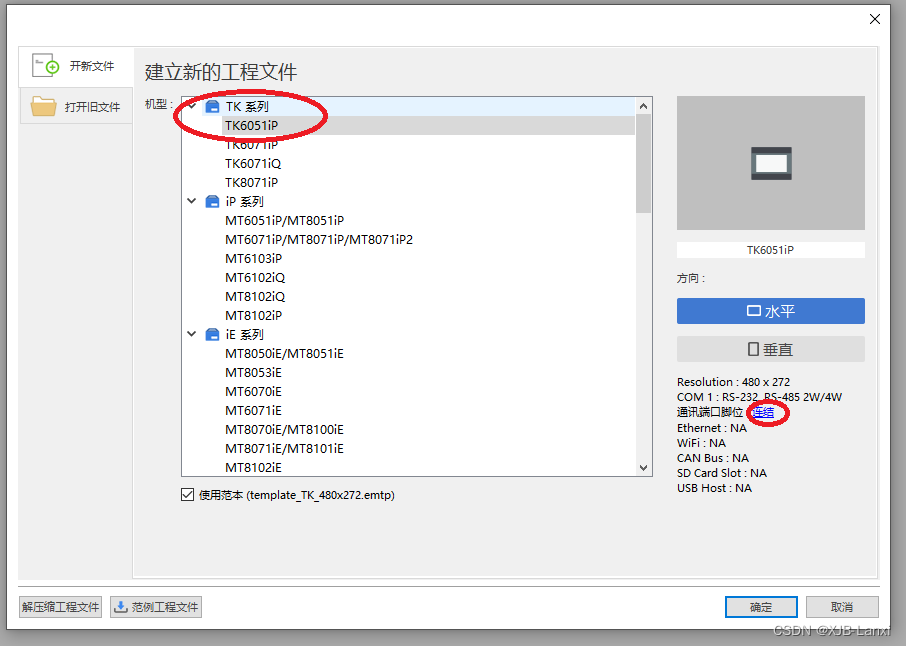

1）“新建”建立一个新的工程→选择对应触摸屏型号，这里选择“TK6051iP”。

注：在此窗口右下角也可以查看该型号支持讯通类型及通讯端口脚位

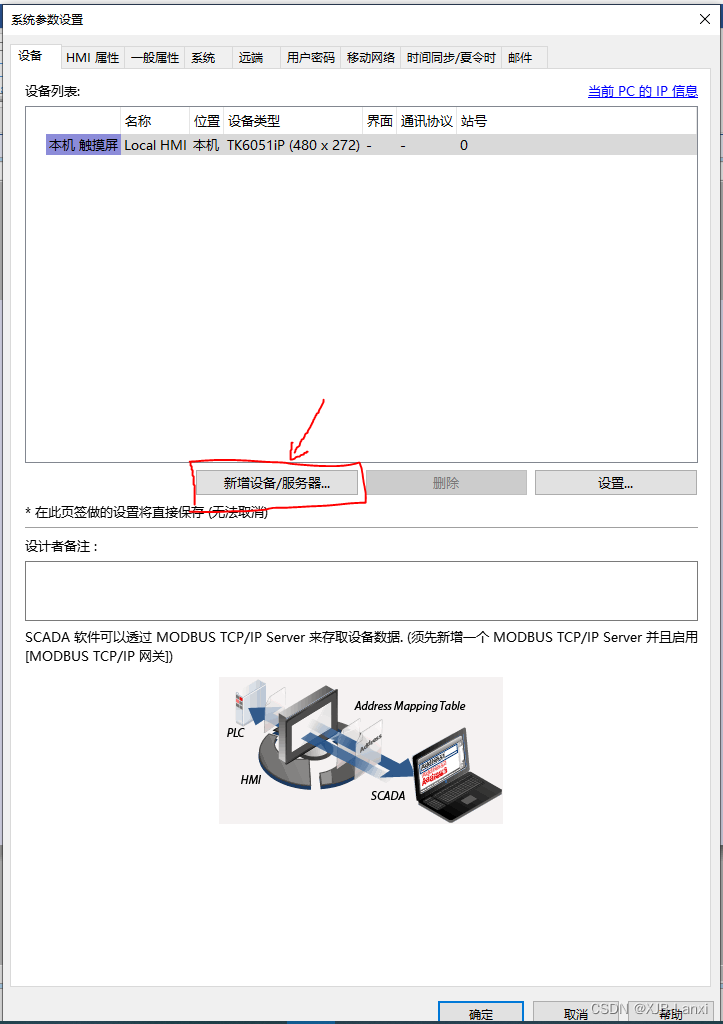

2） 点击"确定"后进入工程，自动弹出系统设置界面。点击“新增设备/服务器”。

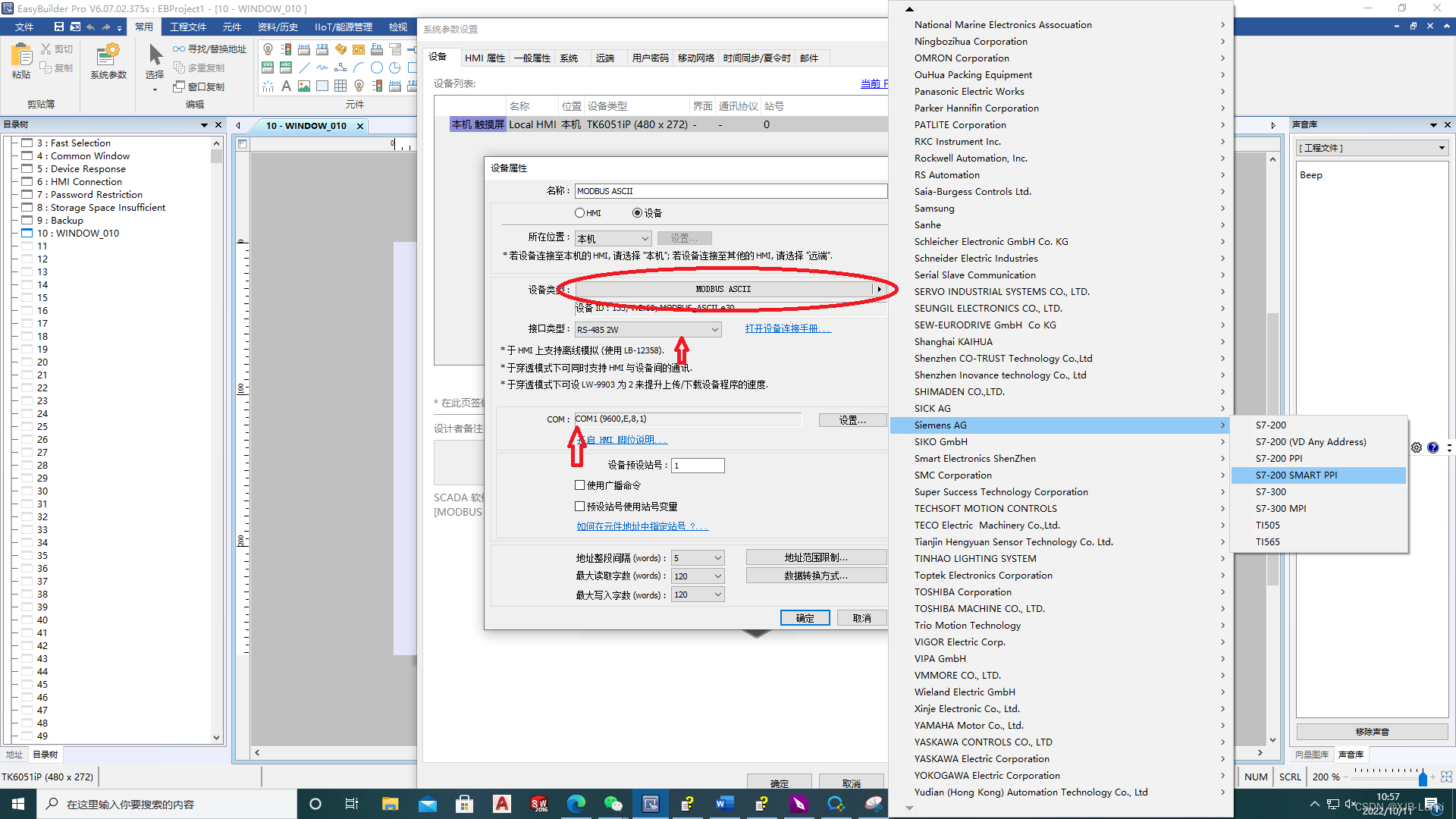

3）在“设备属性”界面中，

           所在位置选择“本机”

          “设备类型”选择“S7-200 SMART PPI ”

           接口类型选择“RS485 2w”（默认）

          COM口选择“COM1”（默认）

          点击“确定”。并退出系统设置。

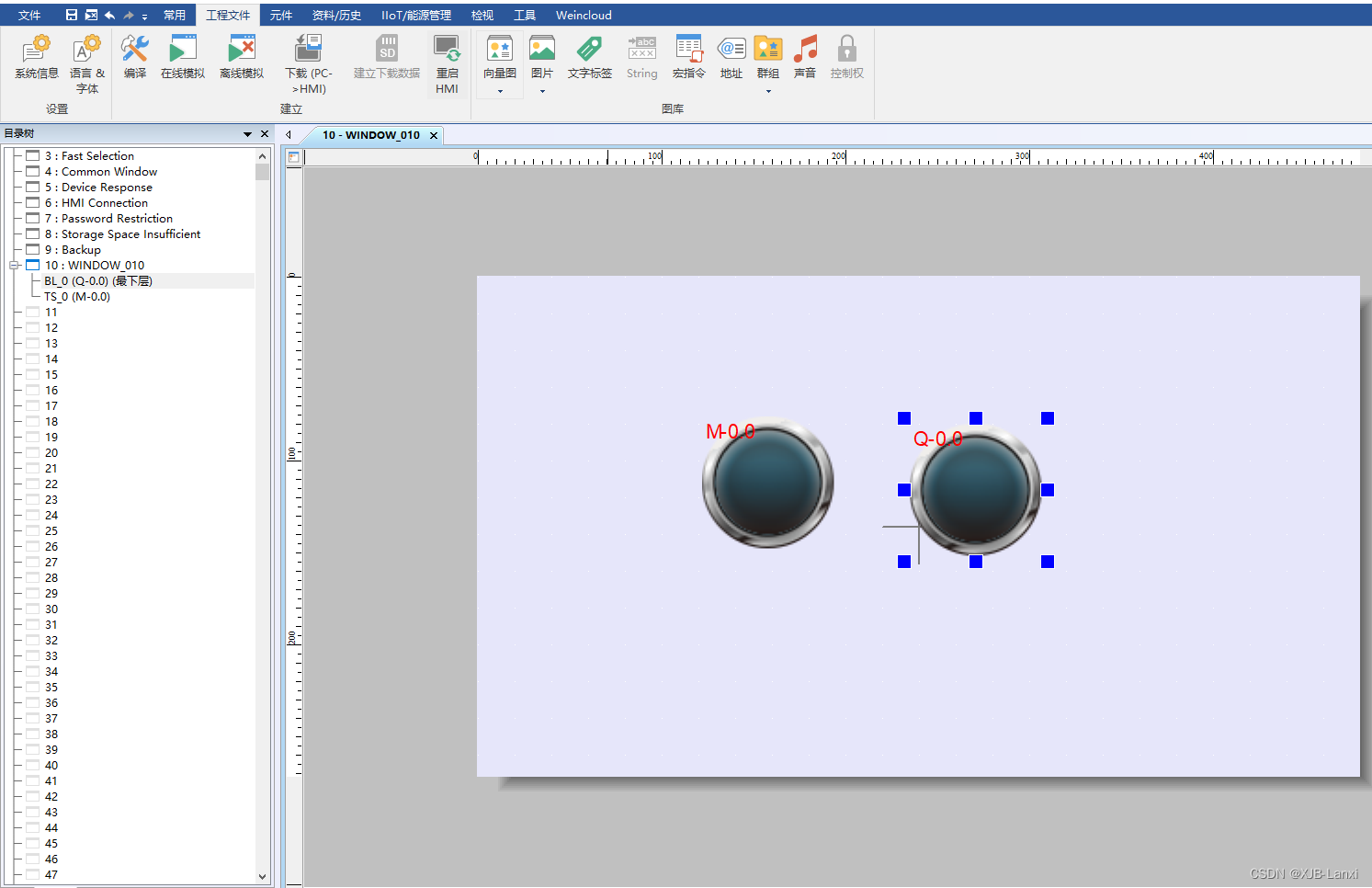

 4）在窗口上制作一个按钮，下载到触摸屏

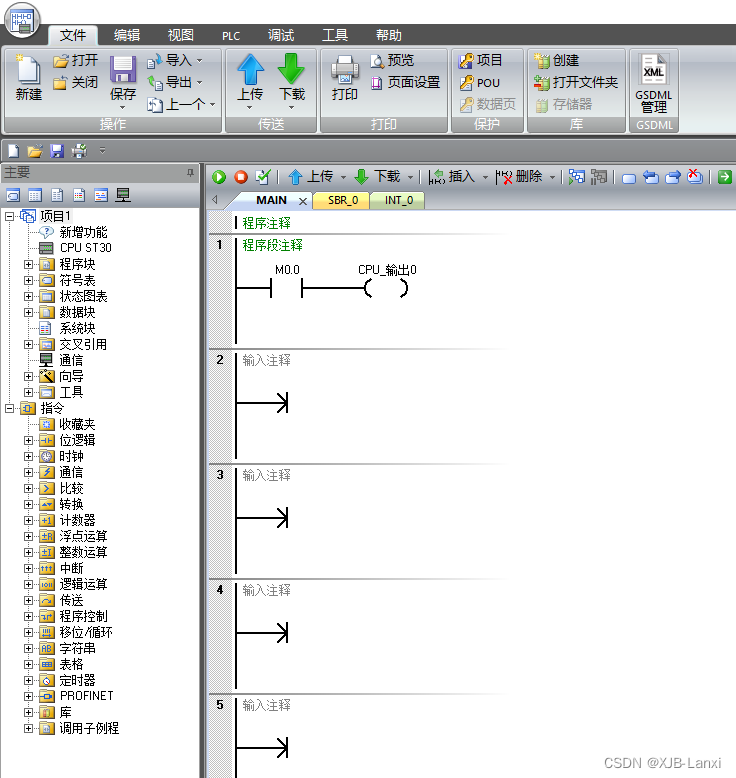

2、PLC编辑程序

3、测试

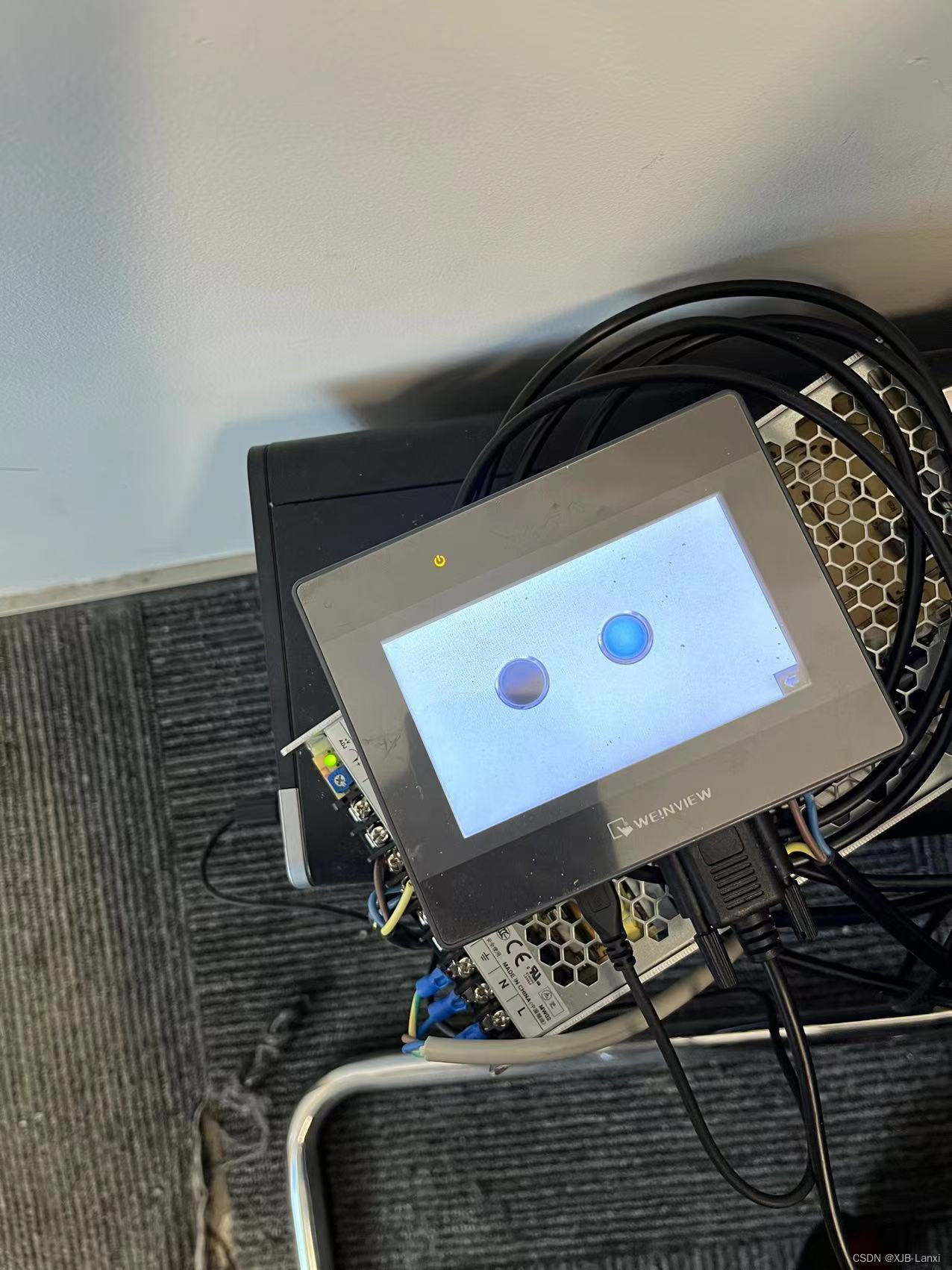

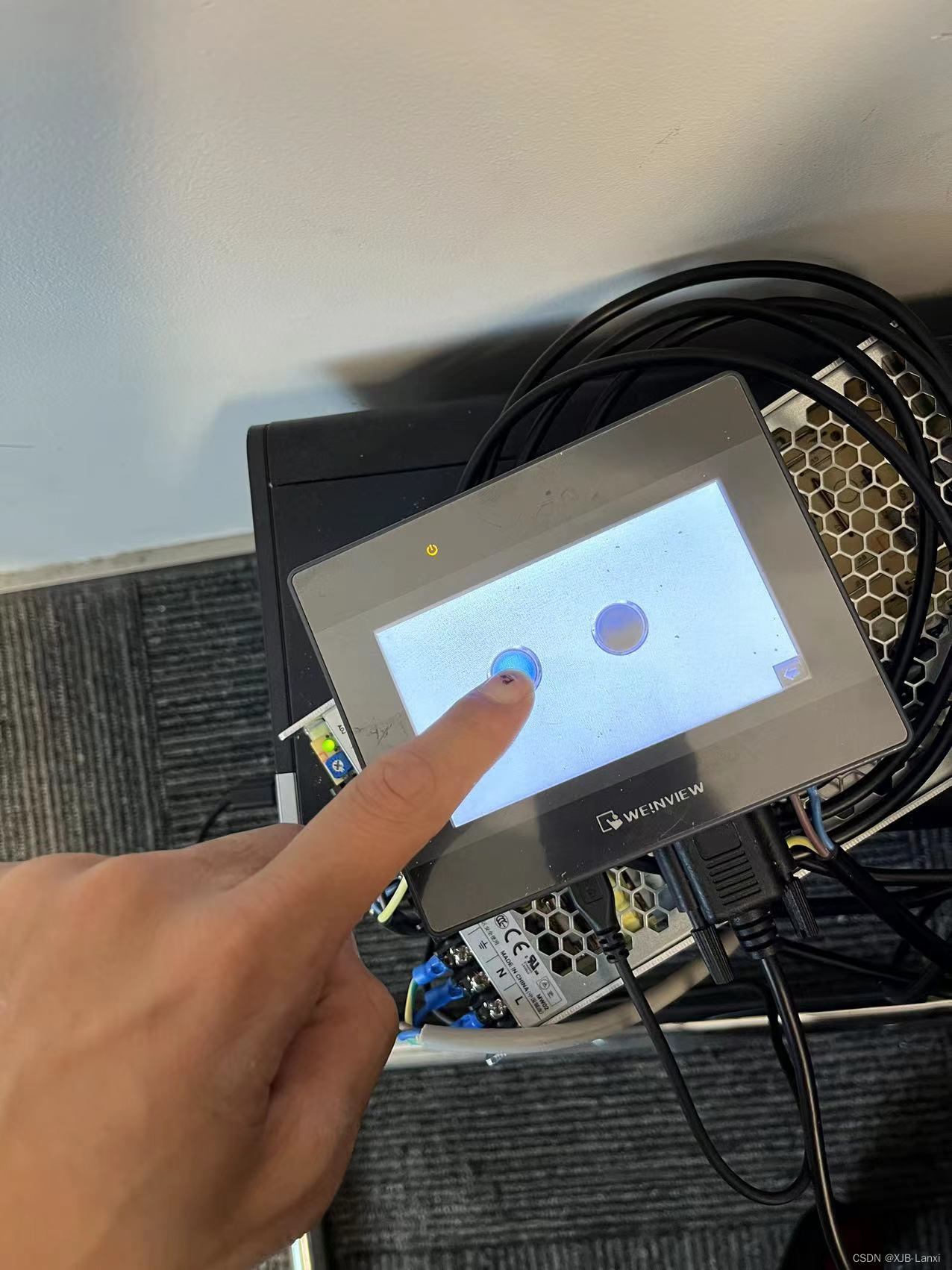

点击按钮后，PLC可以接收到信号并做出相应处理。连接成功
