MQ-2气体传感器特性解析

        MQ-2是一种多类型的气体检测传感器，可用于液化气、甲烷、丁烷、丙烷、酒精、氢气、烟雾等气体的检测。

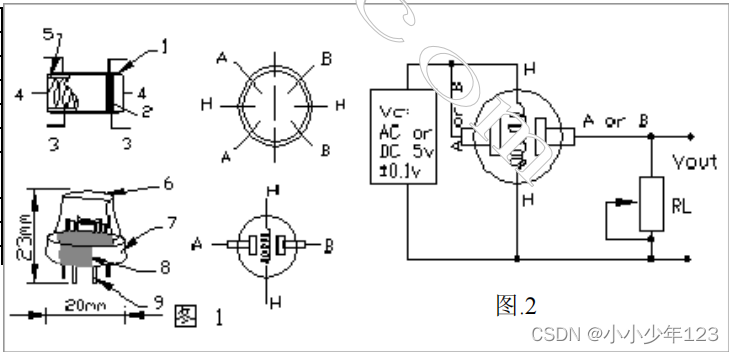

MQ-2传感器内部结构如图：

        从内部图看，传感器主要分为两部分，一部分为加热电阻，一部分为感应电阻；加热电阻主要为感应电阻提供合适的工作温度。感应电阻即在不同的气体浓度下，表现出不同的电阻值，如图：

1. 1.在恒定的温度、湿度、氧气浓度下，同一气体下，气体浓度越大，感应电阻值越小；
2. 2.在恒定的温度、湿度、氧气浓度下，同一气体浓度下，不同类型的气体下，感应电阻的阻值也不相同。
3. 3.另外一点是，在恒定的温度、湿度、氧气浓度下，气体浓度与感应电阻的阻值的线性较好。

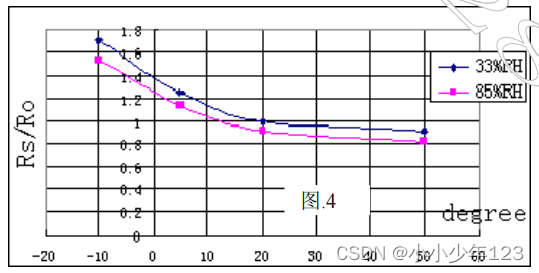

在不同的温度、湿度下，感应电阻的阻值也会有所差异，如图：

1. 即其他条件相同的情况下，湿度越高，感应电阻的阻值越低；
2. 其他条件相同的情况下，温度越高，感应电阻的阻值越低；

综合来看，影响传感器感应气体浓度的因素较多，如果要使传感器能校精准地感应气体浓度，需要在以上影响因素做补偿。

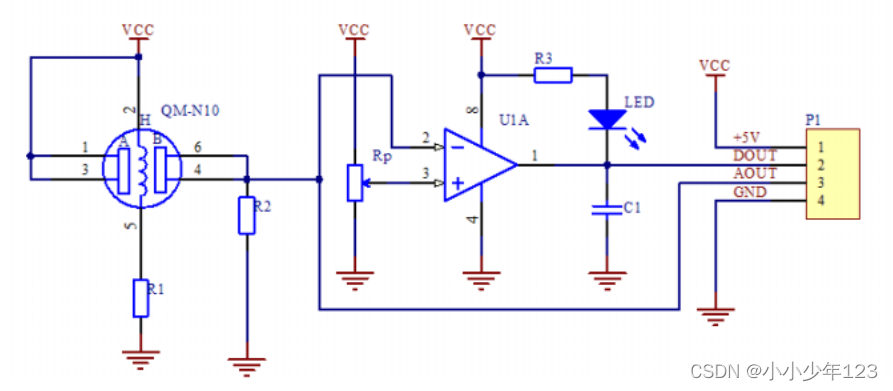

常用的传感器应用电路如下：

        加热电阻串联R1电阻（限流作用），直接VCC供电；感应电阻串联R2电阻，组成一个分压电阻，信号电压随着感应电阻阻值的变化而变化；信号电压连接至比较电路的反向端；Rp为比较电压，当信号电压小于比较电压时，比较电路输出高电平；当信号电压大于比较电压时，比较电路输出低电平，LED点亮。

        可使用单片机的ADC引脚，接至AOUT引脚，可直接采集感应电阻的变化情况。
