无线麦克风工作原理介绍:如何传输声音信号?【无线通信小百科】

无线麦克风是一种无需电缆连接即可传输音频信号的设备,广泛应用于演出、教学、会议、广播等场景,为使用者提供了极大的灵活性和便携性。


1、无线麦克风是如何工作的

无线麦克风的核心工作原理是将声音信号转化为电信号,并通过无线射频(RF)技术传输到放大器等接收设备。它的核心是麦克风元件,它将声波转换为电信号。该转换过程依赖于声电转换原理。

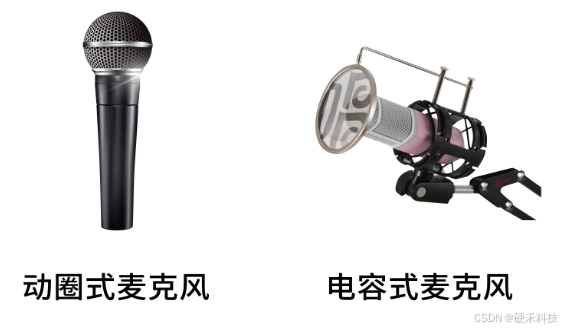

麦克风元件可以是动圈式或电容式,具体取决于麦克风的设计和应用。动圈麦克风坚固耐用且用途广泛,我们在卡拉OK等场所用到的大部分都是动圈麦克风,而电容式麦克风则提供更为卓越的灵敏度和清晰度。

一个典型的麦克风话筒结构如下图,其声音转换部分分为振膜,永久磁铁和线圈三个部分,振膜与线圈相连。当对着话筒讲话时,声波传递到振膜发生震动并且会带动线圈进行同频的震动。由于磁铁的周围有磁场,根据电磁感应效应,在磁场中运动的线圈会感应出电流,电流波形和震动的波形保持一致。这样就完成了声电转换部分。

2、如何传输音频信号

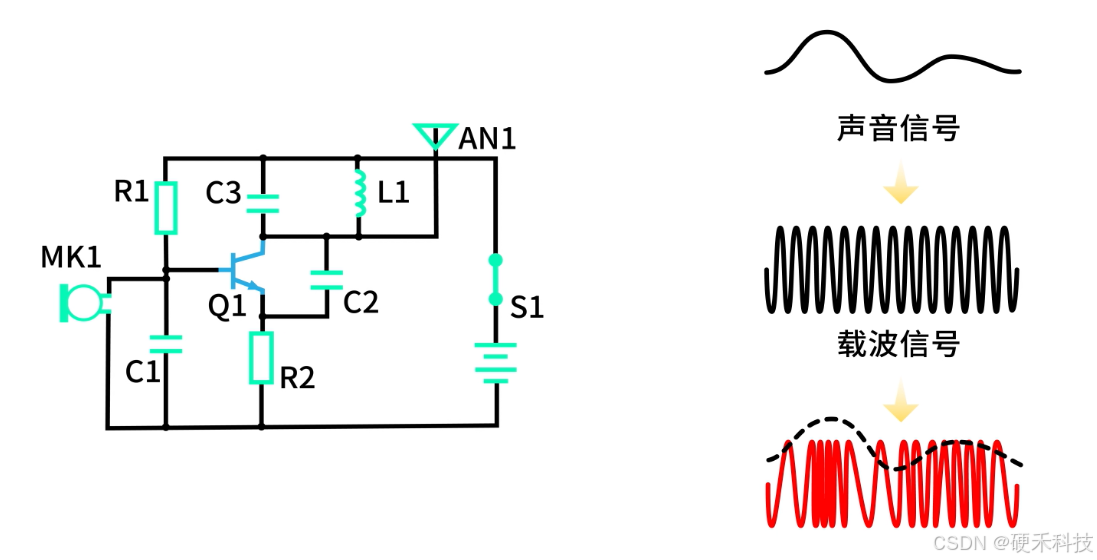

下一步是把电流经过电路放大并发射出去。下图是一个典型的发射电路。电信号进入到三极管Q1和周围器件构成的放大器电路中。上端的电感L1和电容C3的并联,与放大器电路一起形成了一个震荡电路,可产生高频载波信号。而且三极管Q1还相当于个调制器,将麦克风传来的电信号调制到载波信号上,完成信号的调制,并最终通过天线发射出去。

稳定的无线传输也是无线麦克风传输声音质量的关键。当前常用无线麦克风主要是使用的2.4G频段,有些高端的使用的是5G频段,由于在2.4G和5G频段,无线麦克风和Wi-Fi,蓝牙等设备使用的频段有重叠,容易产生相互的干扰。一些无线麦克风会通过自动跳频技术,在频段中寻找干扰最小的频率,从而降低干扰。

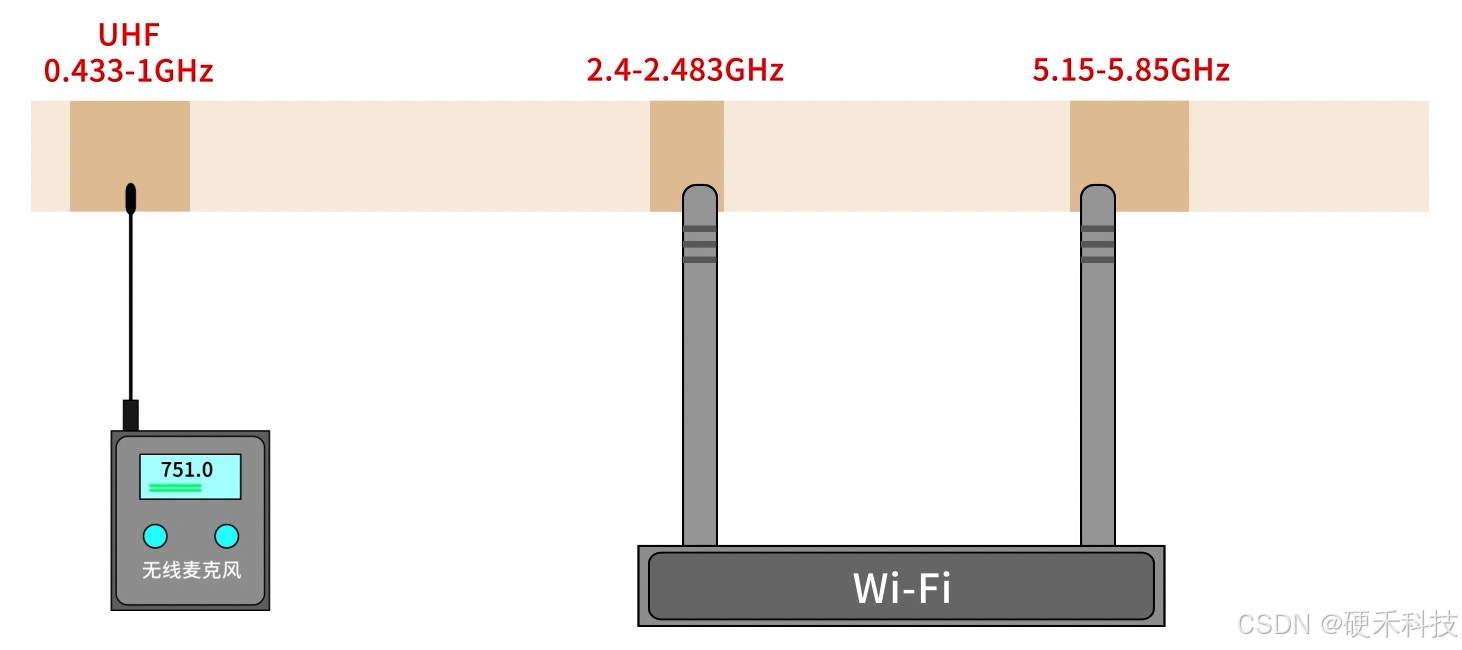

而实际上传输效果更稳定更抗干扰的是UHF波段。UHF波段是433M到1GHz之间的波段,在这个波段内没有其他通信设备的干扰,也不会受到蓝牙,Wi-Fi信号的干扰,可以更加稳定的传输信号。而且U波段的频率相对更低,波长更长,从而对于障碍物有更有效的穿透力和拐弯衍射的能力,可以更大程度保证信号的延续性,确保声音录制的过程中不会因为简单的转身之类的阻挡而信号中断。

如果要达到高效信号发射效率,通常射频发射的天线长度需要达到其传输波长的1/10到1/4。UHF波段由于其较长的波长,需要设计较长的发射天线,而一般2.4G或者5G波段的无线麦克风都没有明显的外置天线,外形通常比较小巧。所以当你看到一个无线麦克风是有一个长长的外置天线的话,那么它大半就是UHF波段的。UHF波段的麦克风传输距离更远更稳定,它的价格也相对贵一些。

以上给大家简要介绍了无线麦克风是如何工作,如何传输音频信号的,以及常用的应用场景,希望对大家有所帮助~
