ZigBee是一种专为短距离、低功耗场景而设计的无线通信技术，最早由ZigBee联盟于2003年推出。它的核心优势包括超低功耗、自组网能力和高数据传输可靠性，广泛应用于智能家居、传感器网络、工业自动化等领域。

1、什么是ZigBee技术

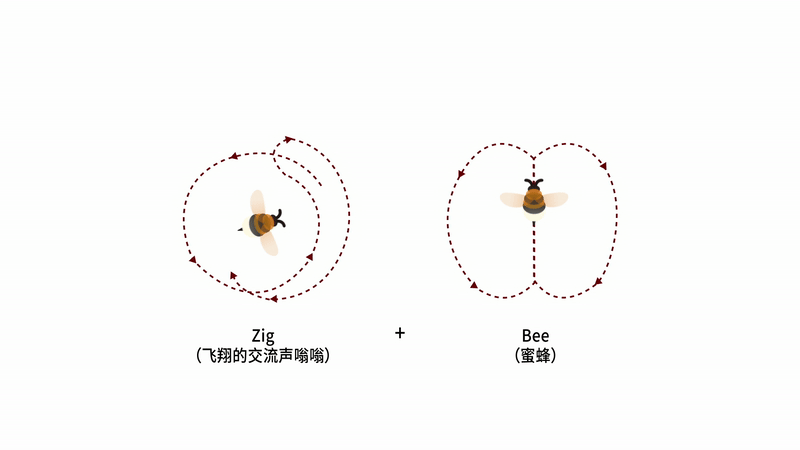

“ZigBee”这一名称的灵感来源于蜜蜂之间的舞蹈交流方式。蜜蜂通过独特的舞蹈动作，在蜂群内部高效地传递信息，帮助其他蜜蜂准确找到食物源或巢穴的位置。这种舞蹈交流是一种自组织的行为，不需要外部指挥却能形成高效且稳定的通信网络。ZigBee技术借用了这一概念，突出了其核心设计理念：在无线网络中，通过简单的协议，实现设备之间低功耗、高效和稳定的通信。

ZigBee的诞生可以追溯到2000年前后，当时工业自动化的快速发展使得业界对无线数据通信产生了很高的需求。然而那时的Wi-Fi，蓝牙两种无线通信技术在功耗、通信距离和组网规模上存在明显局限，无法满足需求。为此，业界的多家技术巨头成立ZigBee联盟，探索全新的无线通信方案。最终在2003年，ZigBee协议在美国正式发布，为低功耗、大规模组网的无线通信提供了理想的解决方案。

随着产业和技术的不断发展，ZigBee联盟于2021年正式更名为连接标准联盟（CSA, Connectivity Standards Alliance），以反映其在无线通信标准领域的广泛布局和技术升级。同年，联盟推出了Matter协议，这一全新协议更加注重实现智能家居产品的IP互联，旨在提升设备间的兼容性和用户体验。

2、ZigBee的工作方式

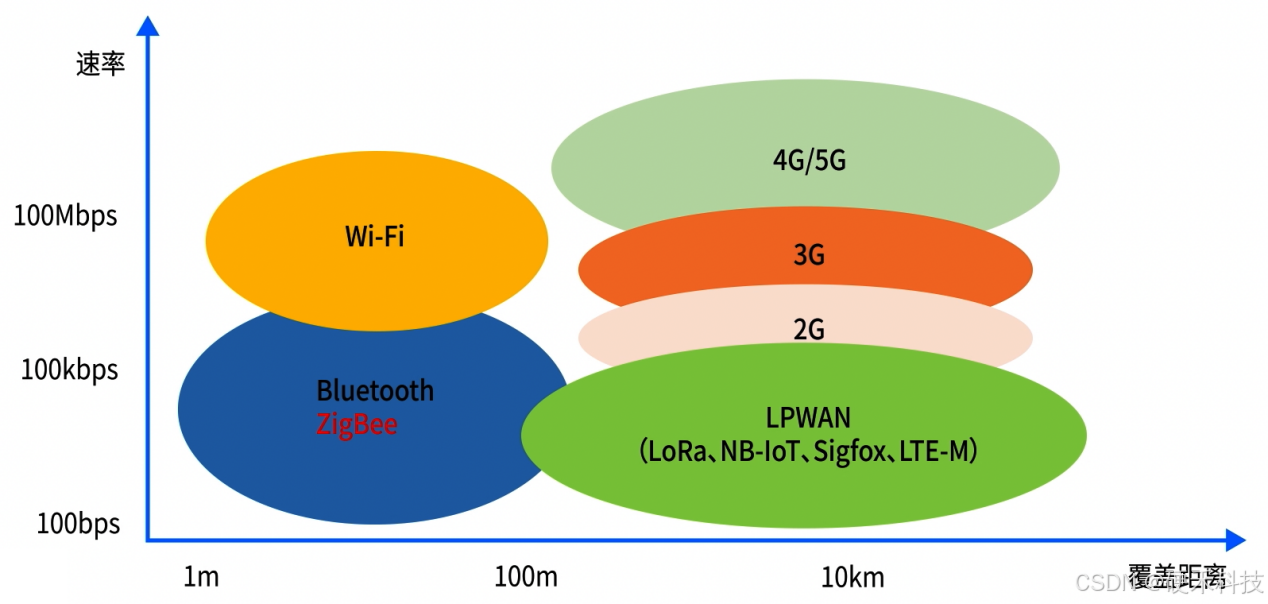

ZigBee、Wi-Fi和蓝牙都属于近距离无线通信技术，通常工作在100米范围内。相比之下，ZigBee的通信速率较低，这与其设计初衷密切相关。它的目标是实现低功耗和低速率的通信，所以更加适合需要长时间运行、节能且数据传输要求较低的应用场景。

ZigBee的设计基于IEEE 802.15.4标准。该标准定义了一种无线个人域网（WPAN），具备低速率、低功耗和短距离传输的特性。与我们熟悉的无线局域网标准802.11（WLAN）不同，WPAN的连接不依赖复杂的基础设施，甚至可以完全脱离基础设施。这种简洁的小型网络设计，使得WPAN具备了节能、低成本的优势，非常适合需要高效运行的嵌入式设备和物联网场景。然而，IEEE 802.15.4标准仅覆盖了物理层和媒体访问控制（MAC）层。为实现更完整的通信功能，ZigBee联盟在其基础上对网络层协议和应用编程接口（API）进行了标准化，并开发了安全层，最终形成了完整的ZigBee协议栈。

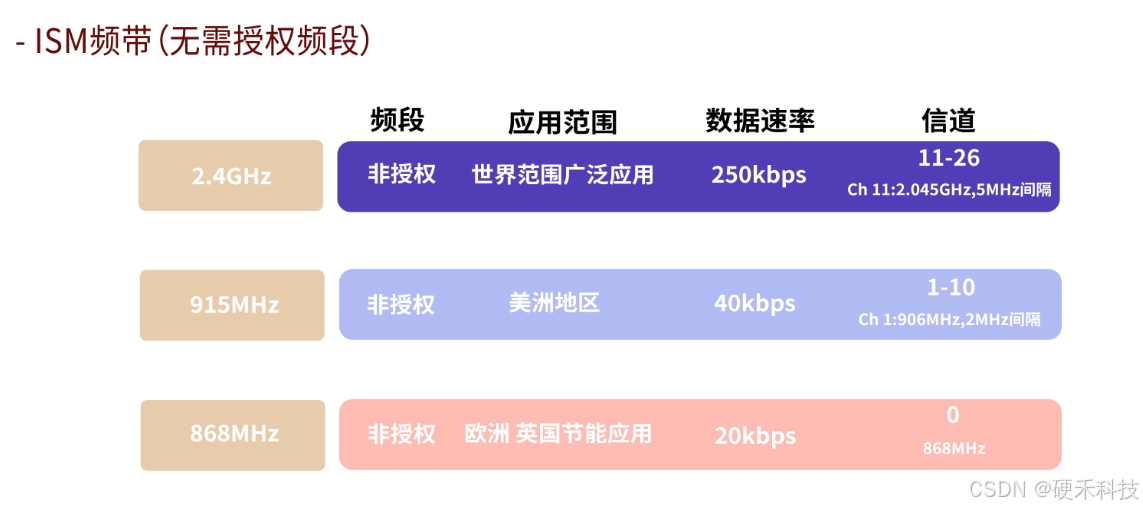

ZigBee工作在ISM频带（即无需授权的工业、科学和医疗频段），主要包括2.4GHz频段和868/915MHz频带，共定义了27个信道，具体如下：

2.4GHz频段：是世界范围内广泛应用的频段，包含16个信道（信道11至26），每个信道的通信速率为250kbps。
915MHz频段：主要应用于北美地区，包含10个信道（信道1至10）。每个信道的通信速率为40kbps。
868MHz频段：应用于欧洲和英国，仅有1个信道（信道0）。信道通信速率为20kbps。

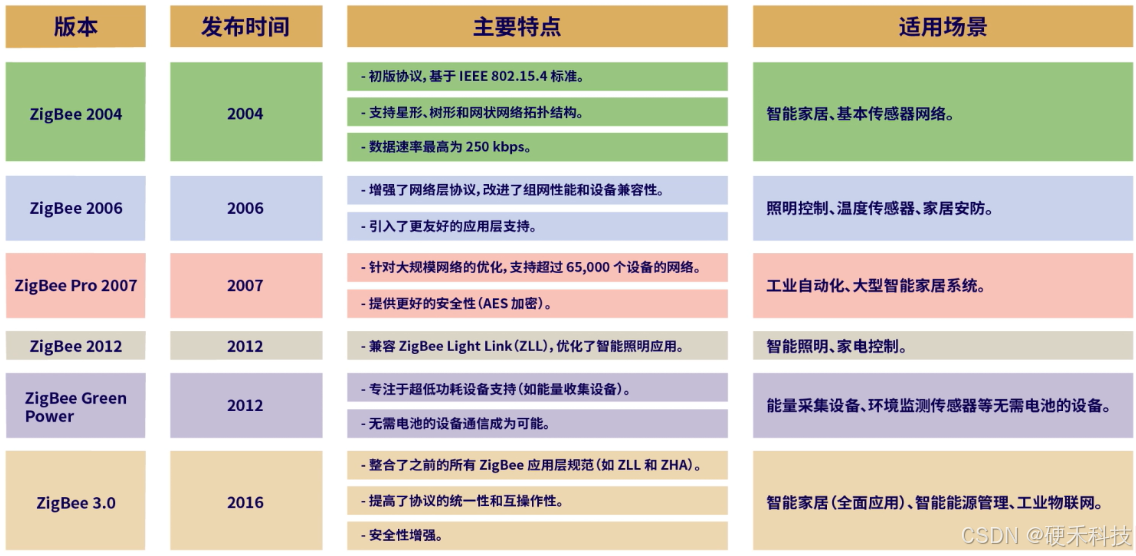

ZigBee协议的发展历程从基础通信协议（ZigBee 2004）逐渐向高可靠性、大规模应用（ZigBee Pro 2007）和统一平台（ZigBee 3.0）演进。后续发展更加注重节能（Green Power）和智能化的应用场景。ZigBee 3.0 整合了过去多个 ZigBee 标准，解决了设备间互联互通问题。是目前应用最广泛、功能最全面的 ZigBee 协议版本。

ZigBee网络结构主要支持三种类型：星型、树型和网状网络。这三种结构可以根据实际应用的需要灵活选择，以达到所需的覆盖范围、可靠性以及能源效率。而在ZigBee网络中，设备根据其功能和职责被划分为三种不同的角色：协调器（Coordinator）、路由器（Router）和终端设备（End Device）。

红色圆点代表的就是协调器，它是ZigBee网络的核心和起点，负责创建并管理整个网络。它来执行网络初始化、分配网络ID，选择通信信道等任务。网络中只能有一个协调器。
蓝色点代表的路由器在ZigBee网络中起到桥梁的作用，扩展网络的覆盖范围。它们不仅能够直接与协调器和其他路由器通信，还能为终端设备转发数据，实现多跳通信。路由器可以有子设备，它像协调器一样，始终保持活动状态，以便随时转发消息。增加路由器的数量可以提高网络的健壮性和覆盖面积。
黄色点代表的终端设备，通常是传感器或执行器，用于收集数据或执行控制操作。终端设备为了节省电力，可以进入低功耗的睡眠模式，只在需要发送或接收数据的时候唤醒。终端设备直接或通过路由器与网络中的其他设备通信，但它们并不参与路由任务。

这里值得一提的是网络结构中的MESH组网模式，在这种模式中，每个路由器都可以建立直接的相互通信，无需经过特定节点中转，那么带来的好处就是任何一个节点如果掉线了，并不影响整个网络的通信。

3、ZigBee与其他技术的对比

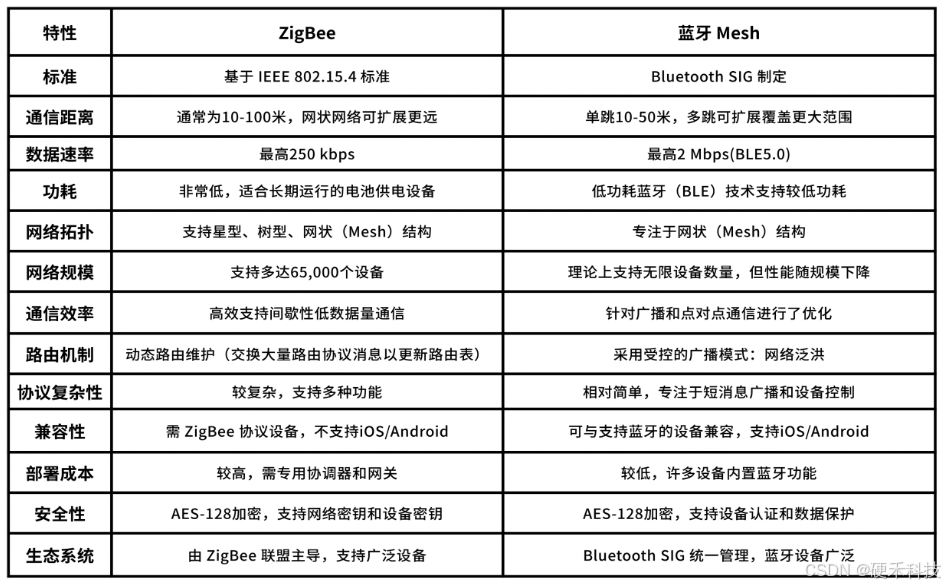

蓝牙Mesh和ZigBee各有优势，在选择技术方案时，必须结合具体的使用场景来综合考虑。

从路由机制来看，蓝牙Mesh采用更简单的泛洪路由机制，无需维护复杂的路由表，因此特别适合移动节点场景。而ZigBee使用更复杂的路由协议，需维护动态路由表，这会带来额外的网络开销，但适用于固定拓扑的场景，例如智能家居和工业自动化。
在硬件成本与兼容性方面，蓝牙Mesh硬件成本较低，适合资源受限的设备。在iOS和Android等主流操作系统中，蓝牙Mesh协议栈能够稳定运行，并支持智能手机直接控制，这为其提供了显著的市场优势。相比之下，ZigBee的硬件需求稍高，但性能更强，支持更大的网络规模和更复杂的应用场景。
从生态系统与应用场景来看，ZigBee作为家庭网络和工业物联网领域的先行者，拥有更大的生态系统，与多种设备和平台实现了广泛的兼容性。而蓝牙Mesh更适合短距离、多节点但低流量的应用场景，比如可穿戴设备、智能照明和个人设备互联。
总体来看，蓝牙Mesh凭借低成本和移动友好性在消费级市场表现强劲，而ZigBee则凭借成熟的生态和稳定的性能，在需要大规模组网和长期稳定运行的场景中占据主导地位。因此，在技术选择之前，明确应用需求是关键。

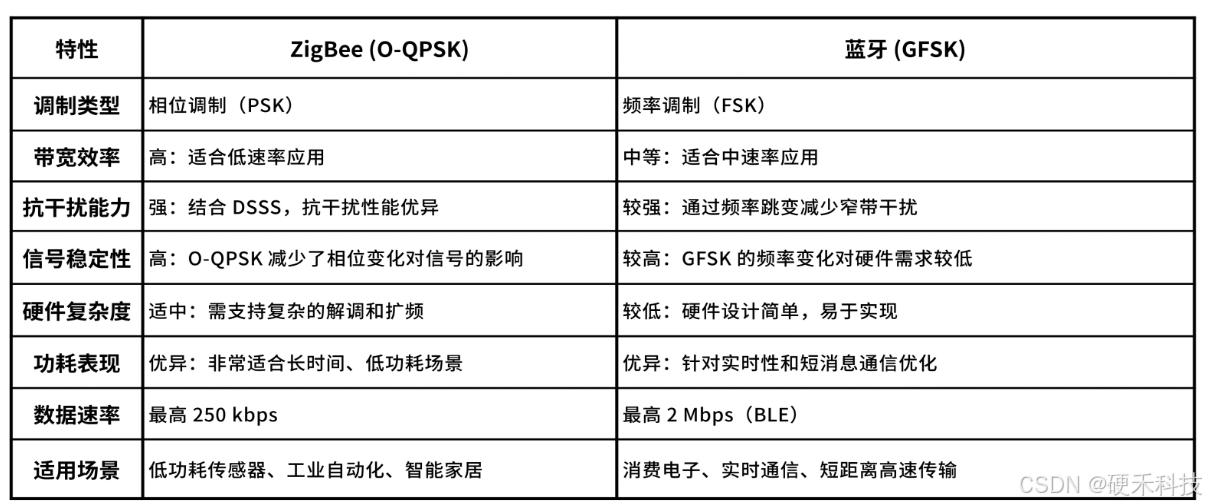

从抗干扰性能的角度来看，ZigBee的表现优于蓝牙。虽然两者都工作在干扰较为严重的2.4GHz频段，但其基带调制方式的差异使得ZigBee在复杂传播环境中表现更佳。ZigBee采用的是相位调制（PSK），而蓝牙采用频移键控（FSK）。在室内这种多路径传播和反射干扰较强的环境中，PSK调制的抗干扰性能优于FSK调制，因此ZigBee在信号稳定性上更胜一筹。

此外，ZigBee在信号发射时结合了DSSS（直序扩频）技术，将信号扩展到较宽的频带。这种扩频技术能有效分散信号能量，提高信号抗宽带噪声的能力，从而增强通信的可靠性。相比之下，蓝牙采用跳频技术，通过频率快速切换来减少窄带干扰的影响，但在面对宽带噪声时抗干扰性能稍显不足。因此，ZigBee在复杂环境下的通信稳定性和抗干扰能力更具优势。

以上给大家简要介绍了ZigBee技术是什么，是如何工作，以及常用的应用场景，希望对大家有所帮助～
