eNSP实验——ACL访问控制列表

仅供参考

基础概念

一、ACL 简介

ACL（Access Control List）是网络设备（路由器/交换机/防火墙）上用于控制数据流进出的规则集合，类似于ACL就像网络设备的"守门员"，通过定义决定哪些数据可以进出（允许Permit），哪些不能（拒绝Deny）规则，实现网络安全管控。

二、ACL 三大类型对比

1. ACL 分类
类型配置编号检查内容用途场景通俗比喻
基本ACL2000-2999只看源IP封禁黑客IP/允许内网访问看身份证
高级ACL3000-3999五元组 （IP+端口+协议）精准控制服务 （如只开放HTTP端口）安检机 （查人+行李+目的地）
二层ACL4000-4999MAC地址/VLAN禁止陌生设备接入Wi-Fi车牌识别
2. 关键区别
  • 基本ACL：只管谁来的？（源IP）
  • 高级ACL：管谁？去哪？干啥？（IP+端口+协议）
  • 二层ACL：谁的网卡？在哪个VLAN？认设备不认人。（MAC+VLAN）

严格顺序匹配：ACL规则按rule ID从小到大逐条匹配，命中第一条后立即生效，后续规则不再检查。

3. ACL 三大核心能力
作用功能说明生活例子配置关键词
保1安封禁恶意IP/放行可信IP小区门禁：只允许业主进入deny/permit
交警控制流量走向（如分流视频会议）高德导航：为救护车规划快速路route-policy
调度员优先保障关键业务（如视频通话）机场VIP通道：优先登机QoS priority

📌 一句话总结：ACL = 谁（IP/MAC） + 去哪（端口/协议） + 怎么管（允许/拒绝/优先）。

4. ACL 特性
类型编号范围检查内容处理性能生活化类比典型应用场景
基本ACL2000-2999仅源IP⚡️ 超快小区门禁（只查身份证）IP黑名单/远程登录控制
高级ACL3000-3999五元组（IP+端口+协议）⏱️ 中等机场安检（查身份+行程+行李）服务级管控（如仅开放HTTP端口）
二层ACL4000-4999MAC地址/VLAN⚠️ 较高时延酒店房卡（只认门卡不认人）IoT设备接入控制（MAC白名单）

基本ACL快但功能单一，高级ACL全能却稍慢，二层ACL专攻MAC控制但时延高，按需选择才能精准管控。

三、ACL 的工作原理

1. 基本组成
  • ACL 由 多条规则（Rule） 组成，每条规则相当于一个 “if-then” 判断语句。
  • 规则按 从上到下顺序匹配，一旦匹配成功即执行动作（允许/拒绝），后续规则不再检查。
  • 默认情况下，ACL 末尾隐含 “deny any”（未匹配任何规则时丢弃数据包）。
2. ACL 匹配逻辑流程图
1. 数据包到达设备（路由器/交换机）
   ↓
2. 检查ACL规则：
   - 按顺序匹配规则1 → 规则2 → ... → 规则N
   ↓
3. 命中某条规则？
   ├─ 是 → 执行允许（permit）或拒绝（deny）动作，流程结束
   └─ 否 → 继续匹配下一条规则
   ↓
4. 所有规则未匹配？ → 执行默认拒绝（deny any）
3. 关键特点
  • 精确控制：可限制访问时间、服务类型（如仅开放Web端口）。
  • 方向性：需指定应用在接口的 入方向（inbound） 或 出方向（outbound）。
  • 性能影响：规则越多，匹配耗时越长，可能影响网络延迟。

四、ACL 规则怎么执行

1. ACL 执行举例

ACL 是顺序执行的，匹配即停止，所以精确规则（如封禁某个IP）要放在宽松规则（如允许整个网段）前面，否则宽松规则会"提前截胡"。

  1. 严格顺序匹配：ACL 规则按编号从小到大检查，命中即停（类似考试“第一题答对就不看第二题”）。
  2. 默认拒绝所有：若ACL 规则未命中，默认拒绝流量（需手动添加permit放行）。

❗ 常见踩坑

❌ 错误写法：

acl 2000
  rule 5 permit source 10.0.0.0 0.255.255.255  # 允许10网段
  rule 10 deny source 10.0.0.5 0              # 想封禁10.0.0.5？无效！

➜ 问题原因：规则5已放行所有10.x.x.xIP（包括10.0.0.5），因此规则10永远不会被检查到。

✅ 正确写法：调换顺序，先deny再permit。

acl 2000
rule 5 deny source 10.0.0.0 0.0.0.0         # 先精确封禁10.0.0.0
rule 10 permit source 10.0.0.0 0.255.255.255 # 再放行整个10网段

➜ 关键原则：精确规则在前（如封禁单IP），宽松规则在后（如允许整个网段），顺序决定有效性。

2. ACL 规则类比

场景设定

假设机场有不同的通道，通道上有不同的检查点，每个检查点都有相应的指示牌，这些指示牌就相当于 ACL 中的规则。比如，有一个指示牌写着 “禁止携带红色行李箱进入候机厅”（类似 deny 规则），另一个指示牌写着 “允许携带其他颜色行李箱进入候机厅”（类似 permit 规则）。

# ACL规则顺序的机场安检类比

核心原则：规则顺序决定有效性（命中即停）

机场安检通道的指示牌相当于ACL规则：
- 🚫 "禁止红色行李箱" = `deny`规则
- ✅ "允许其他行李箱" = `permit`规则

| 正确顺序 ✔          | 错误顺序 ✘           |
|-------------------|-------------------|
| 1. 禁止红色行李箱    | 1. 允许所有行李箱   |
| 2. 允许其他行李箱    | 2. 禁止红色行李箱   |
| → 精准拦截          | → 拦截失效        |

ACL对应配置：
- "先精确拦截（deny），再宽松放行（permit）"

❌ 错误顺序：先 Permit（允许），再 Deny（禁止）

规则顺序：

  1. 允许所有行李箱进入候机厅（permit any）
  2. 禁止红色行李箱进入候机厅（deny red）

执行过程：

  • 旅客携带 红色行李箱 过来：
    • 第 1 条规则（permit any）匹配成功，直接放行。
    • 第 2 条规则（deny red）永远不会被检查。
  • 结果：红色行李箱仍然能进入，安检失效！

✅ 正确顺序：先 Deny（禁止），再 Permit（允许）

规则顺序：

  1. 禁止红色行李箱进入候机厅（deny red）
  2. 允许其他颜色的行李箱进入候机厅（permit any）

执行过程：

  • 旅客携带 红色行李箱 过来：
    • 第 1 条规则（deny red）匹配，直接拦截。
  • 旅客携带 黑色行李箱 过来：
    • 第 1 条规则（deny red）不匹配，继续检查第 2 条（permit any），放行。
  • 结果：只有红色行李箱被禁止，其他行李箱正常通行。

1. 基础ACL：小区大门门禁

功能：只管"谁可以进小区"
检查内容：只看访客的身份证（源IP地址）
举例：

  • 规则1：允许3栋业主进入（permit 192.168.3.0/24）
  • 规则2：禁止快递员进入（deny 192.168.5.0/24）

特点：

  • 简单粗暴，只认"脸"（源IP）
  • 不关心进来后去哪栋楼、做什么

2. 高级ACL：物业前台登记系统

功能：精细管控"谁+去哪+做什么"
检查内容：访客身份证（源IP）+ 拜访楼栋（目的IP）+ 事由（端口/协议）
举例：

  • 允许3栋业主（源IP）去会所（目的IP）健身（端口5000）
  • 禁止所有人进入机房（目的IP）的运维端口（22）

特点：

  • 像严格的前台登记，要查证件+访问目的
  • 能精准控制到具体服务（如只开放网页访问）

3. 二层ACL：停车场车牌识别

功能：基于物理设备管控
检查内容：设备"车牌号"（MAC地址/VLAN）
举例：

  • 只允许登记车辆（MAC白名单）进入地库
  • 禁止外来电动车（未知MAC）连接充电桩

特点：

  • 不认人（IP），只认车（物理设备）
  • 常用于Wi-Fi接入、VLAN隔离等场景

五、 ACL 核心规则

1. 执行机制

🔢 顺序匹配

  • 规则严格按ID从小到大检查
  • 首条匹配后立即生效，后续规则跳过
  • ▶️ 例：rule 5 优先于 rule 10 执行
2. 默认策略

🚫 全拒绝原则

  • 所有ACL隐含最终deny any规则
  • 必须显式添加permit规则放行流量
  • ⚠️ 未匹配任何规则的数据包自动丢弃

规则语法：

 # 编号小优先，没许可全拦，写规则要全
 rule [ID] [permit/deny] [匹配条件]
 # 示例：
 # rule 5 permit source 192.168.1.0 0.0.0.255
 # rule 10 permit source 192.168.1.0 0.0.0.255 				# 放行192.168.1.0/24网段
 # rule 20 deny source 10.1.1.1 0							# 封禁单个IP

反掩码计算：反掩码 = 255.255.255.255 - 子网掩码。
举例：
24位的反掩码 = 255.255.255.255 - 255.255.255.0 = 0.0.0.255
30位的反掩码 = 255.255.255.255 - 255.255.255.252 = 0.0.0.3

六、ACL 自定义配置

1. 创建 ACL

acl name <名称> <编号>

# 基本格式（二选一）：
acl name <策略名称> <编号>    # 命名方式（推荐）
acl number <编号>            # 数字方式

# 示例：
acl name WEB_ACCESS 3001     # 创建名为 WEB_ACCESS 的 ACL

⚠️ 注意：编号范围必须匹配ACL类型（如基础ACL 2000-2999）

2. 添加规则

rule < ID > permit/deny …

rule <规则ID> <permit|deny> <协议>    # 规则ID 越小，优先级越高
    source <源IP> <反掩码>            # 设置来源IP范围
    [destination <目标IP> <反掩码>]    # 设置目标IP（高级ACL才需要）
    [destination-port eq <端口>]      # 限制端口（如 80、443）
    [time-range <时间段>]             # 限制生效时间（可选）
    [logging]                        # 记录日志（可选）

# 示例：（允许 192.168.1.0/24 访问 10.1.1.1 的 443 端口）：
rule 10 permit tcp
    source 192.168.1.0 0.0.0.255    # 允许 192.168.1.0/24 网段
    destination 10.1.1.1 0          # 目标 IP 是 10.1.1.1
    destination-port eq 443         # 仅允许 HTTPS（443 端口）
3. 设置反掩码

反掩码计算：反掩码 = 255.255.255.255 - 子网掩码。

反掩码匹配范围示例
0.0.0.0单个 IP（精确匹配）10.1.1.1 0
0.0.0.255/24 网段（最后匹配24位）192.168.1.0 0.0.0.255
0.0.255.255/16 网段（最后匹配16位）172.16.0.0 0.0.255.255
0.255.255.255/8 网段10.0.0.0 0.255.255.255
4. 应用ACL

traffic-filter inbound / outbound acl <名称>

入口方向：inbound / 出口方向：outbound

# 进入接口配置模式：
interface <接口名称>    # 如 GigabitEthernet0/0/1

# 在入方向（inbound）或出方向（outbound）应用 ACL：
traffic-filter inbound acl <ACL名称或编号>    # 控制进入设备的流量方向
traffic-filter outbound acl <ACL名称或编号>   # 控制离开设备的流量方向

七、 ACL 出入口方向选择和核心原则

选择ACL的绑定接口和方向（inbound/outbound）需综合考虑 流量路径、过滤精度 和 设备性能。以下是具体决策方法：

1. 核心原则：靠近流量源 + 出方向优先

“出向省带宽，入向保安全；近源用出向，近靶用入向；双向配合用，审计不能忘。”

[源设备] → (outbound ACL 拦截) → [网络核心] → (inbound ACL 保护) → [目标服务器]

"靠近源端控制出向（outbound），靠近目标端控制入向（inbound）"

场景推荐方向应用位置优势
限制源设备访问权限outbound离源最近的三层设备出口最早丢弃无效流量，节省核心链路带宽
保护目标网络/服务inbound离目标最近的三层设备入口确保非法流量不进入目标网络
简单封禁源IP（基础ACL）inbound任意三层设备入口只能基于源IP过滤
2. 方向选择的底层逻辑
方向处理阶段过滤时机资源消耗
inbound数据包进入设备后接收完整个帧再决策较高（消耗接收缓冲资源）
outbound数据包离开设备前路由查询后立即过滤较低（节省转发资源）

高级决策因素

考量维度出向优势入向优势
带宽效率⭐⭐⭐⭐⭐⭐⭐
安全性⭐⭐⭐⭐⭐⭐⭐⭐
配置灵活性⭐⭐⭐⭐⭐⭐
设备负载⭐⭐⭐⭐⭐⭐

实验环境

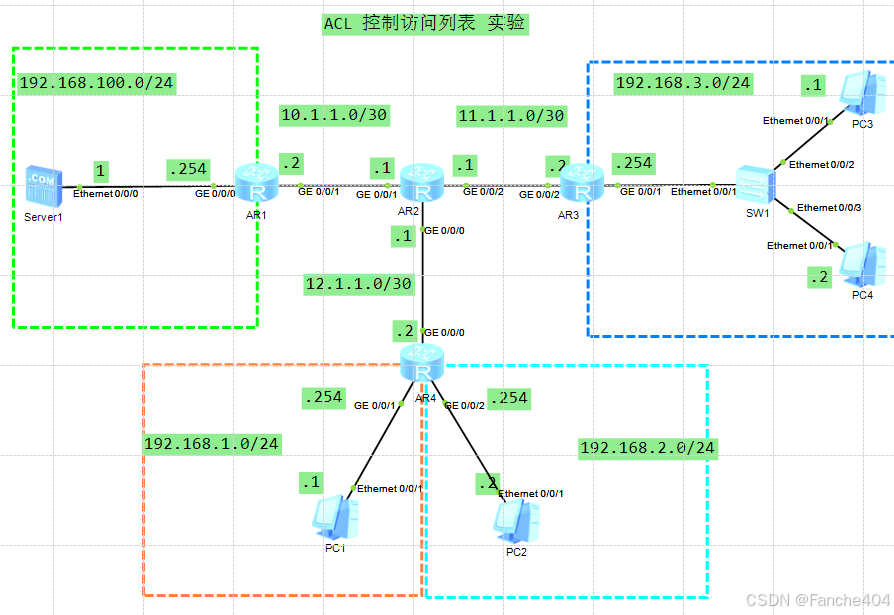

拓扑图

在这里插入图片描述

设备信息划分

设备名称接口地址IP 地址所属网络
Server1Ethernet0/0/0192.168.100.1192.168.100.0/24
AR1GE0/0/0192.168.100.254192.168.100.0/24
GE0/0/110.1.1.210.1.1.0/30
AR2GE0/0/110.1.1.110.1.1.0/30
GE0/0/211.1.1.111.1.1.0/30
GE0/0/012.1.1.112.1.1.0/30
AR3GE0/0/211.1.1.211.1.1.0/30
GE0/0/1192.168.3.254192.168.3.0/24
AR4GE0/0/012.1.1.212.1.1.0/30
GE0/0/1192.168.1.254192.168.1.0/24
GE0/0/2192.168.2.254192.168.2.0/24
SW1Ethernet0/0/2--
Ethernet0/0/3--
PC1Ethernet0/0/1192.168.1.1192.168.1.0/24
PC2Ethernet0/0/1192.168.2.2192.168.2.0/24
PC3Ethernet0/0/1192.168.3.1192.168.3.0/24
PC4Ethernet0/0/1192.168.3.2192.168.3.0/24

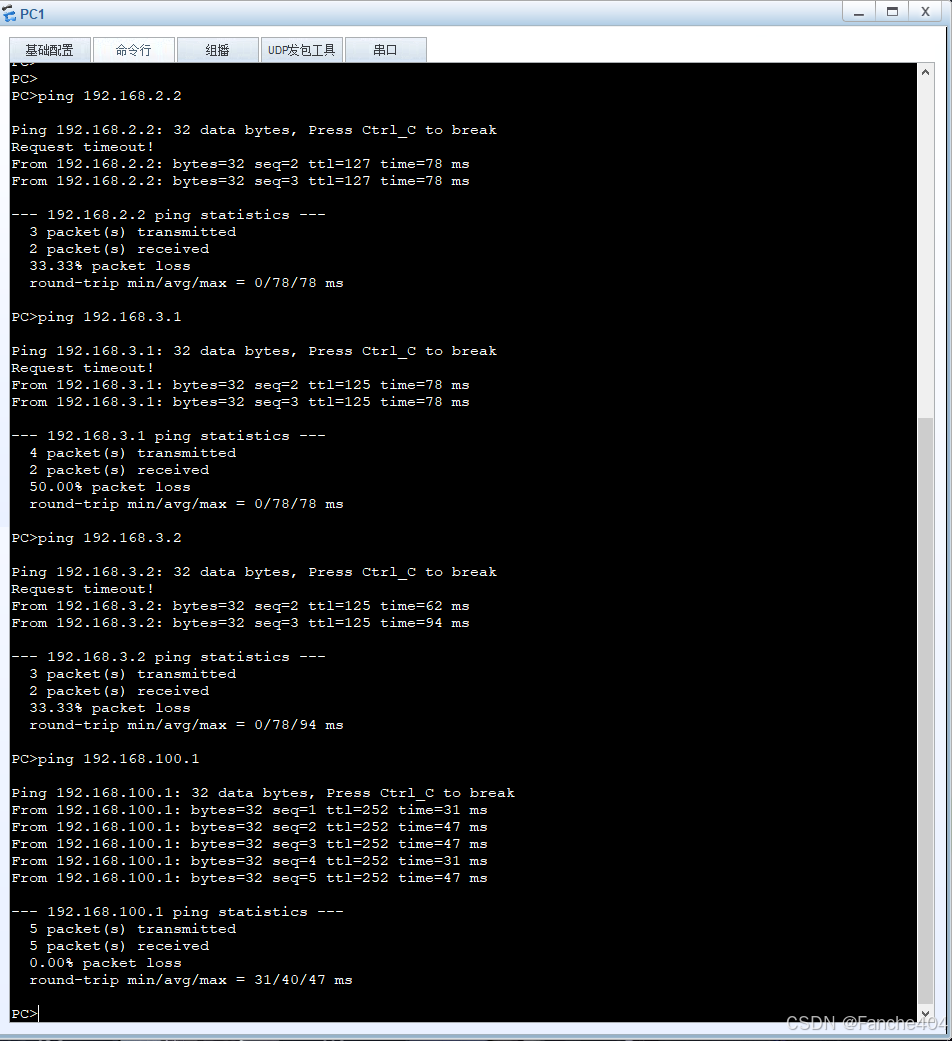

在做 ACL 访问控制列表之前，PC1是能和PC2、PC3、PC4、Server1 都能进行这一个通信，全网互通。

备注：环境配置命令在最后

在这里插入图片描述

拓扑图环境的配置命令

备注：这里参照上面拓扑图做的，只用了OSPF单区域

1. AR1 路由器配置

[Huawei]sy R1
[R1]int g0/0/0
[R1-GigabitEthernet0/0/0]ip ad
[R1-GigabitEthernet0/0/0]ip address 192.168.100.254 24
[R1-GigabitEthernet0/0/0]q
[R1]
[R1]
[R1]int g0/0/1
[R1-GigabitEthernet0/0/1]ip ad
[R1-GigabitEthernet0/0/1]ip address 10.1.1.2 30
[R1-GigabitEthernet0/0/1]q
[R1]
[R1]ospf 1
[R1-ospf-1]area 0
[R1-ospf-1-area-0.0.0.0]netw
[R1-ospf-1-area-0.0.0.0]network 192.168.100.0 0.0.0.255
[R1-ospf-1-area-0.0.0.0]netw
[R1-ospf-1-area-0.0.0.0]network 10.1.1.0 0.0.0.3
[R1-ospf-1-area-0.0.0.0]

2. AR2 路由器配置

[Huawei]sy R2
[R2]
[R2]int g0/0/0
[R2-GigabitEthernet0/0/0]ip address 12.1.1.1 30
[R2-GigabitEthernet0/0/0]q
[R2]int g0/0/1
[R2-GigabitEthernet0/0/1]ip address 10.1.1.1 30
[R2-GigabitEthernet0/0/1]q
[R2]int g0/0/2
[R2-GigabitEthernet0/0/2]ip address 11.1.1.1 30
[R2-GigabitEthernet0/0/2]q
[R2]
[R2]ospf 1
[R2-ospf-1]area 0
[R2-ospf-1-area-0.0.0.0]netw
[R2-ospf-1-area-0.0.0.0]network 10.1.1.0 0.0.0.3
[R2-ospf-1-area-0.0.0.0]netw
[R2-ospf-1-area-0.0.0.0]network 11.1.1.0 0.0.0.3
[R2-ospf-1-area-0.0.0.0]netw
[R2-ospf-1-area-0.0.0.0]network 12.1.1.0 0.0.0.3
[R2-ospf-1-area-0.0.0.0]

3. AR3 路由器配置

[Huawei]sy R3
[R3]
[R3]int g0/0/1
[R3-GigabitEthernet0/0/1]ip address 192.168.3.254 24
[R3-GigabitEthernet0/0/1]q
[R3]
[R3]int g0/0/2
[R3-GigabitEthernet0/0/2]ip address 11.1.1.2 30
[R3-GigabitEthernet0/0/2]q
[R3]
[R3]ospf 1
[R3-ospf-1]area 0
[R3-ospf-1-area-0.0.0.0]netw
[R3-ospf-1-area-0.0.0.0]network 11.1.1.0 0.0.0.3
[R3-ospf-1-area-0.0.0.0]netw
[R3-ospf-1-area-0.0.0.0]network 192.168.3.0 0.0.0.255
[R3-ospf-1-area-0.0.0.0]q
[R3]

4. AR4 路由器配置

[Huawei]sy R4
[R4]
[R4]
[R4]int g0/0/1
[R4-GigabitEthernet0/0/1]ip ad
[R4-GigabitEthernet0/0/1]ip address 192.168.1.254 24
[R4-GigabitEthernet0/0/1]q
[R4]
[R4]int g0/0/2
[R4-GigabitEthernet0/0/2]ip ad
[R4-GigabitEthernet0/0/2]ip address 192.168.2.254 24
[R4-GigabitEthernet0/0/2]q
[R4]
[R4]int g0/0/0
[R4-GigabitEthernet0/0/0]ip address 12.1.1.2 30
[R4]ospf
[R4-ospf-1]a
[R4-ospf-1]area 0
[R4-ospf-1-area-0.0.0.0]netw
[R4-ospf-1-area-0.0.0.0]network 192.168.1.0 0.0.0.255
[R4-ospf-1-area-0.0.0.0]netw
[R4-ospf-1-area-0.0.0.0]network 192.168.2.0 0.0.0.255
[R4-ospf-1-area-0.0.0.0]netw
[R4-ospf-1-area-0.0.0.0]network 12.1.1.0 0.0.0.255
[R4-ospf-1-area-0.0.0.0]q
[R4-ospf-1]q
[R4]q

ACL 配置

备注：创建ACL及rule规则后，它是不会直接生效的，设备之间通信依然不变，需要把这个编号应用绑到设备的接口的出入方向才会生效！！！（这里仅做部分ACL配置）

1. 禁止 192.168.1.0/24 和 192.168.2.0/24 网段通信

接口的入口方向绑定 ACL 规则更好 。当数据包从各自网段进入路由器时，就能立即被检查和过滤。比如从 PC1 网段发往 PC2 网段的数据包，在进入 GigabitEthernet 0/0/1 接口时就被拦截，避免路由器对无效数据包进行不必要的内部转发处理，提升网络效率，也能更精准地控制非法流量进入网络。

[R4]acl
[R4]acl number 3001		# 创建高级ACL 3001（3000系列ACL可匹配源/目的IP、协议、端口）
[R4-acl-adv-3001]rule deny ip source 192.168.1.0 0.0.0.255 destination 192.168.2.0 0.0.0.255	# 规则1：禁止192.168.1.0/24访问192.168.2.0/24（双向阻断）
[R4-acl-adv-3001]rule deny ip source 192.168.2.0 0.0.0.255 destination 192.168.1.0 0.0.0.255	# 规则2：禁止192.168.2.0/24访问192.168.1.0/24（实现双向隔离）
[R4-acl-adv-3001]q
[R4]
[R4]int g0/0/1		# 此接口连接192.168.1.0/24网络
[R4-GigabitEthernet0/0/1]traffic-filter inbound acl 3001	 # 配置ACL 3001 在入方向过滤数据包
[R4-GigabitEthernet0/0/1]
[R4-GigabitEthernet0/0/1]int g0/0/2		# 此接口连接192.168.2.0/24网络
[R4-GigabitEthernet0/0/2]traffic-filter inbound acl 3001	# 配置ACL 3001 在入方向过滤数据包
[R4-GigabitEthernet0/0/2]
测试

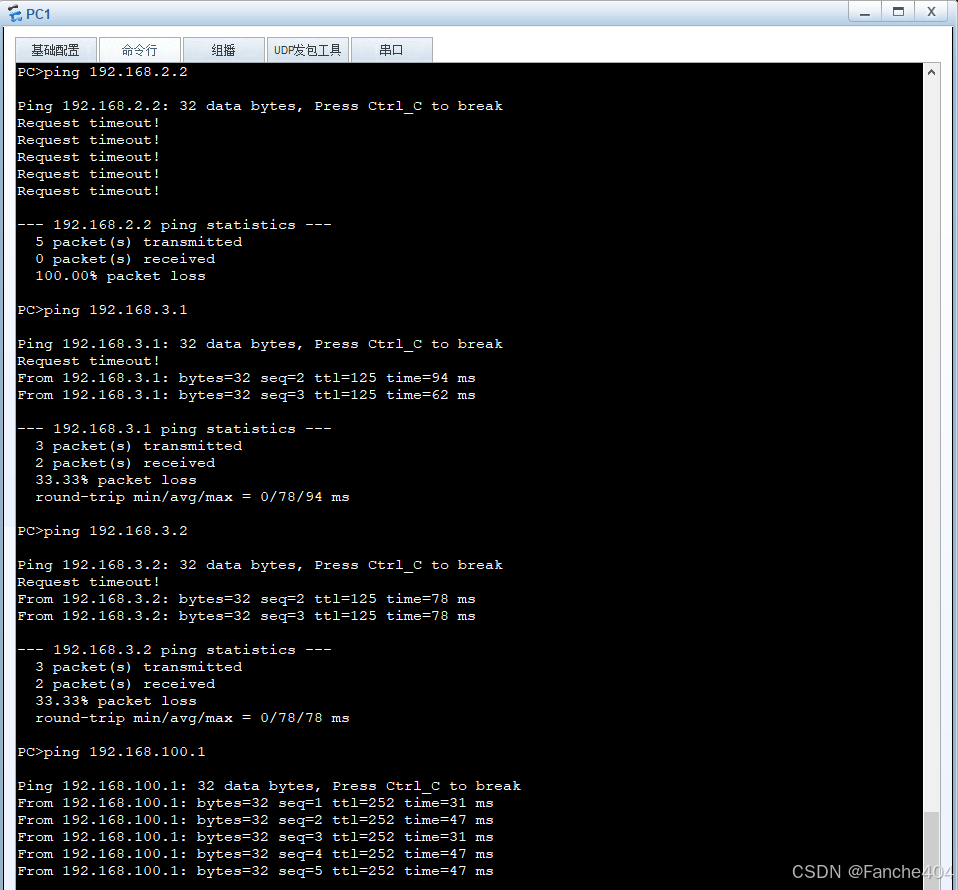

可以看到PC1除了PC2不能进行通信，PC1还是可以和其他主机通信。

在这里插入图片描述

2. 禁止192.168.3.2 访问 192.168.1.0/24 网段

禁止 192.168.3.2 主机访问192.168.1.0/24网段

[R3]acl
[R3]acl number 3002		# 创建ACL 3002
[R3-acl-adv-3002]rule deny ip source 192.168.3.2 0 destination 192.168.1.0 0.0.0.255	# 拒绝来自192.168.3.2访问192.168.1.0/24网段的所有IP流量
[R3-acl-adv-3002]q
[R3]
[R3]int g0/0/1
[R3-GigabitEthernet0/0/1]taff
[R3-GigabitEthernet0/0/1]traffic-filter inbound acl 3002	 # 将ACL 3002应用到接口的入方向（inbound）
[R3-GigabitEthernet0/0/1]q
[R3]
[R3]
测试

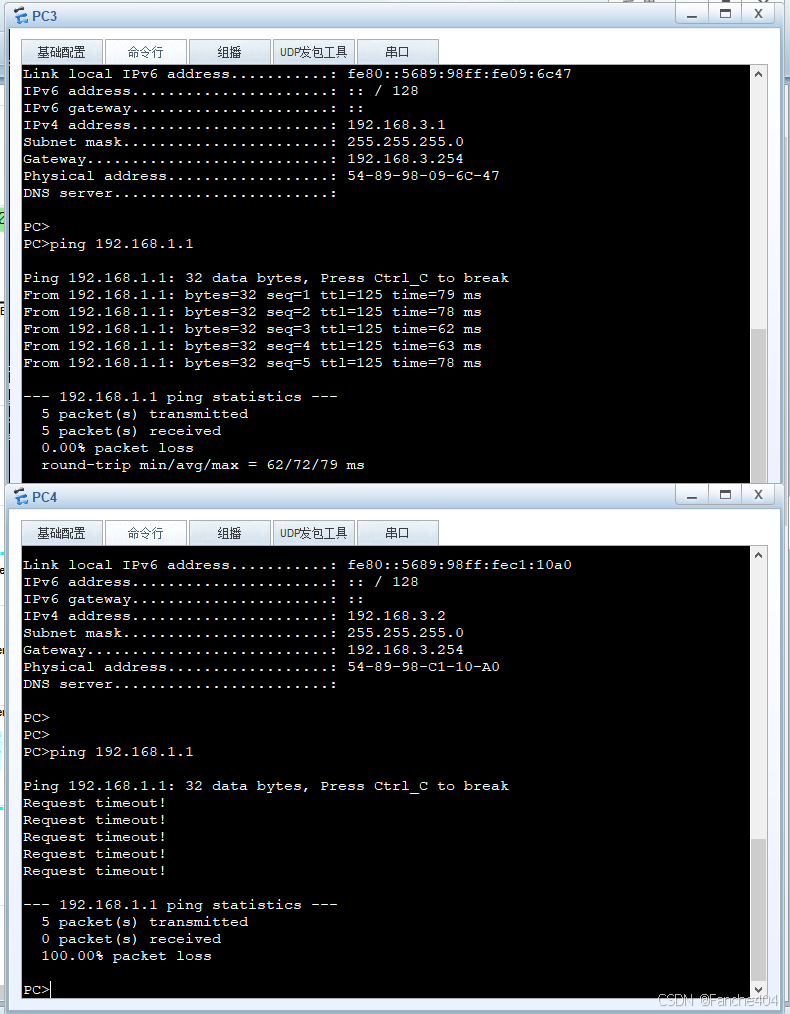

这里可以看到192.168.3.1的主机仍然可以和192.168.1.1的主机通信，但是192.168.3.2的主机已经不能和PC1（192.168.1.1）通信了

在这里插入图片描述

3. 只允许192.168.2.0/24和192.168.3.0/24两个网段和server1服务器通信

# AR2
[R1]acl
[R1]acl number 3003
[R1-acl-adv-3003]rule
[R1-acl-adv-3003]rule permit ip source 192.168.2.0 0.0.0.255 destination 192.168.100.1 0
[R1-acl-adv-3003]rule permit ip source 192.168.3.0 0.0.0.255 destination 192.168.100.1 0
[R1-acl-adv-3003]rule deny ip source any destination 192.168.100.1 0
[R1-acl-adv-3003]q
[R1]
[R1]int g0/0/1
[R1-GigabitEthernet0/0/1]
[R1-GigabitEthernet0/0/1]traffic-filter inbound acl 3003
[R1-GigabitEthernet0/0/1]q
[R1]
测试

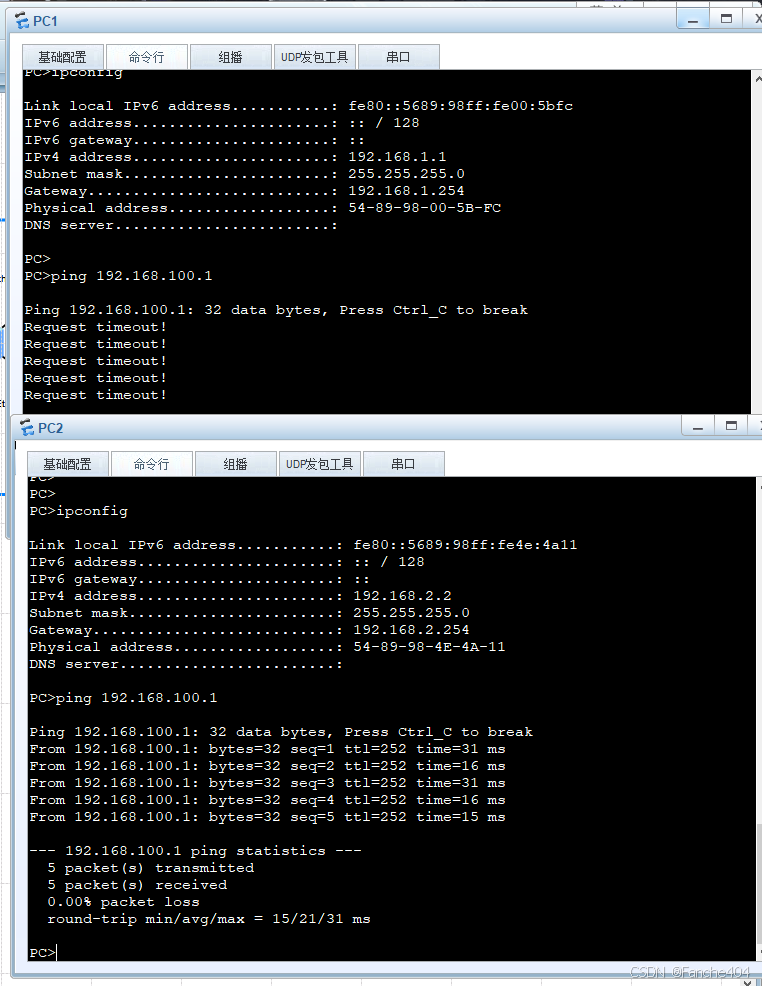

这里只有PC1不能和server1通信

在这里插入图片描述
在这里插入图片描述

ENSP实验：配置ACL
omh164052427的博客
12-23 5075
原理：访问控制列表(ACL)是一种基于包过滤的网络控制技术，它可以根据设定的条件对接口上的数据包进行过滤，允许其通过或丢弃。访问控制列表被广泛地应用的路由器和三层交换机，借助于访问控制列表，可以有效地控制用户对网络的访问，从而最大程度地保障网络安全 准备：2台服务器，2台客户端，2台交换机，1台路由 先划分好网段，配置好服务器，客户端的网址，我们的实验目标是，让财务客户端能访问web，不能访问ftp，让市场可以访问ftp，不能访问web，所以，我们开启对应的服务（注意：只需开启对应服务，如ftp服务器只
eNSp中的ACL实验
weixin_49252364的博客
05-24 1814
分析： 第一步：配置静态路由 R2: ip route-static 192.168.1.0 255.255.255.0 192.168.2.1 R1: [r1-GigabitEthernet0/0/0]ip address 192.168.1.1 24 [r1-acl-adv-3001]rule deny tcp source 192.168.1.10 0.0.0.0 destination 192.168.2.2 0.0.0.0 destination-port eq 23 PC1: ..
基于eNSP的访问控制列表（ACL）技术配置实验
2302_81242488的博客
01-20 1387
Telnet server NO.1-GigabitEthernet0/0/0]traffic-filter inbound acl 3000 可以用指令【display acl all】查看。[Simulation PC NO.1]ip route-static 0.0.0.0 0 192.168.1.254【模拟网关】3.PC1不能访问Telnet R2，但可以ping R2。1.配置远程访问服务器。
华为eNSP-ACl访问控制列表
m0_73931111的博客
11-19 2199
访问控制列表广泛应用于路由器和三层交换机，可以有效控制用户对网络的访问，从而保障网络安全。访问控制列表：是一种基于包过滤的访问控制技术，它可以根据设定的条件对接口上的数据进行控制，允许其通过或丢弃。只允许R2 的 loopback接口 telnet R1 的loopback接口。此时PC1 可以 ping 通 PC3，但是 PC2 无法ping 通PC3。此时PC1 可以 ping 通 PC2，但是 PC3 无法ping 通PC2。此时 PC1、PC2 都可以 Ping 通 PC3。
ENSP 配置访问控制列表ACL
m0_61367139的博客
11-15 1844
访问控制列表ACL是由permit或deny语句组成的一系列有顺序的规则集合，这些规则根据数据包的源地址、目的地址、源端口、目的端口等信息来描述。ACL规则通过匹配报文中的信息对数据包进行分类，路由设备根据这些规则判断哪些数据包可以通过，哪些数据包需要拒绝。
使用ENSP实现ACL访问控制
2301_76272092的博客
12-08 1699
根据ACL所具备的特性不同，可将ACL分成不同类型，如:·基本ACL高级ACL二层ACL用户自定义ACL其中应用最广泛的是基本ACL和高级ACL 各种类型ACL区别，如表所示。
ensp——ACL实验
热门推荐
qq_45491497的博客
09-30 1万+
一丶搭建实验环境及基本配置 AR1的IP配置 [AR1]interface g0/0/0 [AR1-GigabitEthernet0/0/0]ip address 192.168.1.1 24 [AR1-GigabitEthernet0/0/0]q [AR1]interface g0/0/1 [AR1-GigabitEthernet0/0/1]ip address 12.1.1.1 24 AR2...
华为eNSP ACL访问控制列表 实验
weixin_74452917的博客
04-28 2296
如果明确说做在哪里，按要求，没有说明，就靠近目标网段。服务，同时允许财务部向销售部和研发部提供。步骤三：配置网络互通（静态路由、步骤三：配置网络互通（静态路由、靠近目标网段接口，出方向。步骤二：配置路由器各接口。宣告各自路由器连接的网段。步骤二：配置路由器各接口。宣告各自路由器连接的网段。限制销售部访问财务部。禁止销售部访问财务部。
ENSP ACL配置实验
最新发布
2401_89662077的博客
01-20 751
PC1 可以telnet登录R1，不能ping 通R1。pc1可以ping 通R2，但不能登录R2。配置好后检查下能否ping通。PC2的所有规则与pc1相反。3. 在接口上调用ACL列表。3.配置Telnet。
ensp查看已存在的acl
a5201314666的博客
01-22 760
display acl all
周五计网小组实验15+张楷+19035331——ACL网络访问控制1
08-08
1. 理解基本和扩展访问控制列表（Access Control List，ACL）的应用场景。 2. 掌握标准访问控制列表的配置方法。 3. 掌握扩展访问控制列表的配置方法。 4. 掌握基于名称的访问列表的配置方法。 实验环境： 实验在一...
华为ENSP——ACL访问控制列表
u014042047的博客
08-01 8847
文章目录一、实验步骤1.1 实验拓扑图1.2 需求及分析：1.3 实验详细步骤及配置： 一、实验步骤 1.1 实验拓扑图 1.2 需求及分析： 需求 1、实现全网互通 2、设置标准访问控制列表，使VLAN10与VLAN20不能通信 3、配置扩展访问控制列表，使AR1不能访问ftp服务器，但其他流量不受影响 实验分析： 1、实现全网互通： 要实现全网互通就应该对SW1、AR1、AR3进行正确配置，第一步要在SW1中创建VLAN10与20，并分别将E0/0/1至0/0/4接口设置为access口，g0
eNSP学习——配置基本的访问控制列表
TXFBAP的博客
06-10 1625
理解基本访问控制列表的应用场景 掌握配置基本访问控制列表的方法
ACL访问控制列表——华为ensp
weixin_47153988的博客
07-29 3234
文章目录一、访问控制列表概述二、访问控制列表的功能三、访问控制列表的工作原理四、访问控制列表的类型五、ACL访问控制列表实验5.1 实验拓扑及要求5.2 实验配置流程 一、访问控制列表概述 访问控制列表(ACL)是一种基于包过滤的访问控制技术，它可以根据设定的条件对接口上的数据包进行过滤，允许其通过或丢弃。访问控制列表被广泛地应用于路由器和三层交换机，借助于访问控制列表，可以有效地控制用户对网络的访问，从而最大程度地保障网络安全。 二、访问控制列表的功能 限制网络流量、提高网络性能。例如，ACL可以根据数
路由与交换——ACL访问控制列表
weixin_43801543的博客
12-16 1663
ACL访问控制列表及其配置命令
eNSP中ACL访问控制表的配置和使用
qq_62182264的博客
06-22 2368
主要介绍了ACL访问控制列表的使用方法，以及其他ACL类型介绍。
华为ENSP ACL配置及学习心得
ZJZ20230308059的博客
06-24 3125
通过华为ENSP模拟器进行的ACL（访问控制列表）实验，我深刻体会到了ACL在网络安全中的重要作用和实际应用价值。实验过程中，我不仅学习了ACL的基本概念和配置方法，还通过实际操作加深了对ACL工作原理的理解。在实验中，我首先了解了ACL的基本概念，包括标准ACL和扩展ACL的区别以及它们在网络中的应用场景。接着，我通过ENSP模拟器逐步配置了ACL规则，并测试了配置的效果。通过不断调整规则的顺序和参数，我逐渐掌握了ACL配置的精髓，并成功实现了对特定网络流量的控制。
ACL 和 NAT（配eNSP实验模拟）
2303_77178063的博客
12-22 1527
ACL 是访问控制列表（Access Control List）的英文缩写，它是一种基于包过滤的访问控制技术,被广泛应用于路由器和三层交换机等网络设中。ACL是由一系列permit或deny语句组成的、有序规则的列表。ACL是一个匹配工具，能够对报文进行匹配和区分。ACL应用:应用在接口的ACL-----过滤数据包（原目ip地址）|在Traffic-filter中被调用应用在路由协议-------匹配相应的路由条目|在NAT（Network Address Translation）中被调用。
ENSP 中ACL接口调用
12-30
### ENSP 中 ACL 接口调用方法及示例 #### 配置ACL并应用到特定接口 为了在Elastic Network Simulation Platform (eNSP)中实现对流量的有效过滤，通常会创建访问控制列表（Access Control List, ACL），并将这些规则应用于指定的网络设备端口。对于接近数据流起点的位置，比如路由器R1上的GigabitEthernet 0/0/1端口，可以编写单一的ACL来管理进出该端口的数据包[^1]。 当完成ACL定义之后，下一步就是将其绑定至目标接口的方向（入站inbound或出站outbound）。例如，在华为设备环境下，通过命令`[Huawei-GigabitEthernet0/0/1]traffic-filter outbound acl 3000`可把编号为3000的高级ACL应用于GE0/0/1端口向外发送的数据流上[^2]。 #### 时间范围内的ACL生效策略 除了基本的ACL设置外，还可以进一步细化配置以适应不同的业务需求。这包括设定ACL的时间有效性窗口——即仅允许某些时间段内执行特定的访问控制政策。此功能有助于提高网络安全性和灵活性，确保只有授权时间内才开放必要的通信路径。 #### VLAN与Trunk模式下的ACL处理 考虑到实际环境中可能存在的多VLAN场景，交换机S1和S2之间的连接往往采用trunk链路形式传输多个VLAN的信息。此时可以在S1一侧使用指令`[S1-GigabitEthernet0/0/1]port trunk allow-pass vlan all`让所有VLAN ID都能经由这条干道传递；而在另一侧，则需依据具体的安全策略部署相应的ACL措施[^3]。 ```bash # 创建标准IP ACL [Huawei]acl number 2000 [Huawei-acl-basic-2000]rule permit source any # 定义时间区间time-range-name from-to HH:MM to HH:MM [Huawei]time-range work_hours [Huawei-time-range-work_hours]period daily 09:00 to 18:00 # 修改现有ACL条目加入时间条件 [Huawei-acl-basic-2000]rule name rule_with_time_range [Huawei-acl-basic-2000-rule-with_time_range]time-range work_hours # 将ACL应用于出口方向 [Huawei-GigabitEthernet0/0/1]traffic-filter outbound acl 2000 ```
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
