1. 前言
本此文档是在ERP项目中用于培训的系统操作手册,旨在帮助用户学习和掌握系统操作流程和方法。
此文档必须结合系统内操作和外部业务流程,以及用户岗位职责,详述每个业务操作环节。外部业务说明是为了帮助用户了解整个业务过程及加深对系统功能的了解和掌握。
此文档会进行补充校正,请参阅者注意文档版本更新信息。
操作说明
功能 | SAP系统符号 | 说明 |
保存 | | 按钮保存您在数据库中的工作。 |
返回(上一级) | | 按钮使您在不保存当前工作的情况下返回以前的屏幕。 |
取消(退出当前屏幕) | | 按钮使您在不保存当前工作的情况下退出当前的任务。 |
取消/放弃操作 | | 按钮使您在不保存当前工作的情况下退出当前的任务。 |
确认(回车) | | 按钮使您能够进入下一个屏幕或窗口。Enter 按钮有相同的功能。 |
下拉菜单选择项 | | |
全选 | | |
取消全选 | | |
翻页 | | 按钮使您能够进入以后或以前的页,既可以进入第一页也可以是最后一页。 |
列 | | 按钮使您能够显示以后或以前的列,既可以显示第一列也可以是最后一列。 |
创建新的会话 | | 按钮使你快速打开一个新的会话窗口。 |
执行键 | | 按钮使您开始一个系统活动。 |
批准 | | |
检查 | | 按钮可检查屏幕输入内容(或程序等)的准确性及完整性。 |
打印 | | |
新建项目 | | |
取消项目 | | 按钮在同一订单中删除一个或多个行项目。 |
单据删除 | | 按钮删除整个订单。 |
显示凭证流程 | | 按钮使您能够根据系统中的某张单据或凭证,查找到与其相关的单据及凭证。 |
显示凭证抬头细目 | | |
状态总览 | | |
帮助 | | 使您获得在线帮助。 |
计划订单集中转生产订单 | | |
执行批量处理 | | |
注:R/O/C R:必输项 O:选择输入项 C:条件输入项
2. 岗位职责描述
岗位名称 | 业务操作描述(描述该岗位与ERP相关的业务操作,系统内或者系统外) | SAP系统操作(对应本文档后面的操作详细描述,有贴图) |
产品工程师 | 新建或修订工艺路线 | |
总部工艺装备部经理 | 审批工艺路线 | |
数据录入员 | 创建修改显示物料工艺路线 |
3. 工艺路线维护操作
3.1. 工艺路线视图创建

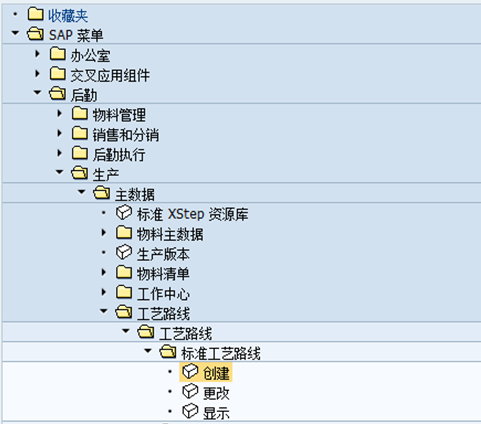

菜单路径 | 后勤 -> 生产-> 主数据 -> 工艺路线-> 工艺路线 -> 标准工艺路线->创建 |
事务代码 | CA01 |

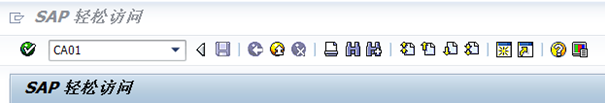

也可以在命令字段输入命令:CA01,按回车键进入界面。

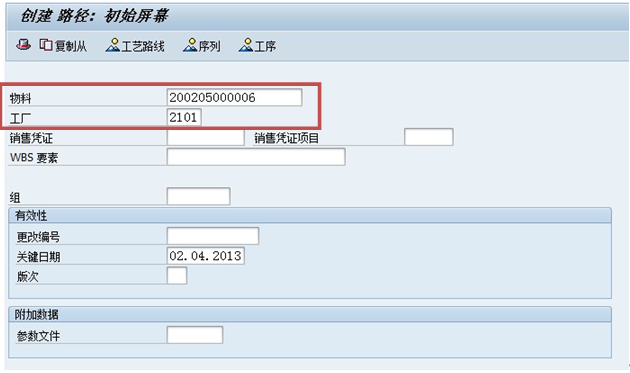

进入工艺路线创建初始界面,输入选择条件,填写需要创建工艺路线的物料(半成品与产成品)的物料编码,例如:200205000006,SINOMA 40.3A-1.5MW-IIIA毛坯(物料编码),并在工厂项目上选择北京事业部一厂编码(2101)。

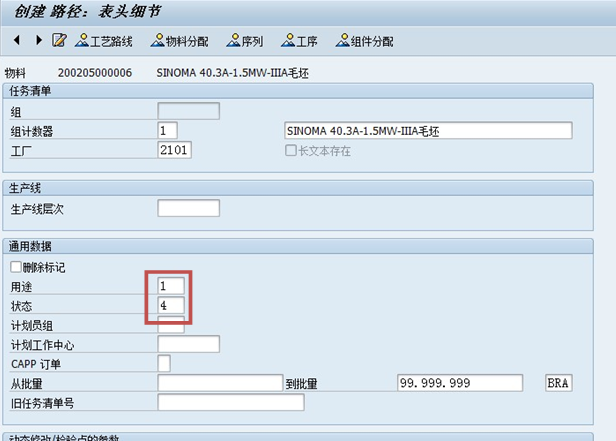

输入完毕后然后点击,进入工艺路线维护界面。见下图:
在用途中,选择1,表示为生产过程使用的工艺路线。
状态选择4 表示该工艺路线下达。

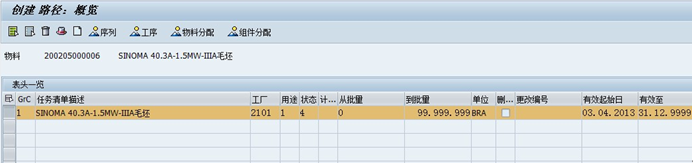

选择完毕后,点击,进入下一屏,可以看到在工艺清单描述中有这一项。

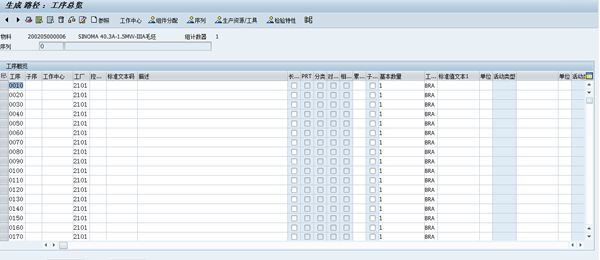

进入以上界面后,点击,进入以下界面:
在工作中心列,填写这个工步对应的工作中心,在控制码列,输入这道工步的控制码。
其中SINOMA 40.3A-1.5MW-IIIA虚拟工作中心为210199,由工艺装备部受控下发的工艺路线的基础数据如下:
工序 | 工作中心 | 控制码 | 工序描述 | 基本数量 | 准备 | 处理 | 人工 | 机器 |
10 | 210199 | Z001 | 迎风面蒙皮制作 | 1 | 0 | 14 | 14 | 12 |
20 | 210199 | Z001 | 背风面蒙皮制作 | 1 | 0 | 14 | 14. | 12 |
30 | 210117 | Z001 | 腹板准备 | 1 | 0 | 2 | 2 | |
40 | 210199 | Z001 | 合模 | 1 | 0 | 7 | 7 | 6 |
50 | 210199 | Z001 | 后固化 | 1 | 0 | 7 | 7 | 6 |
根据此基础数据,填写Sap界面中数据:

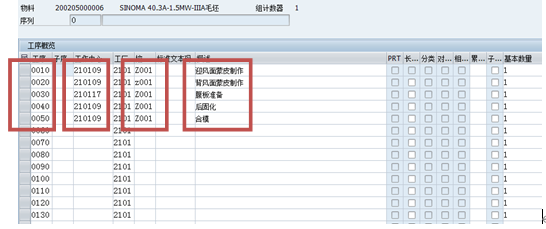

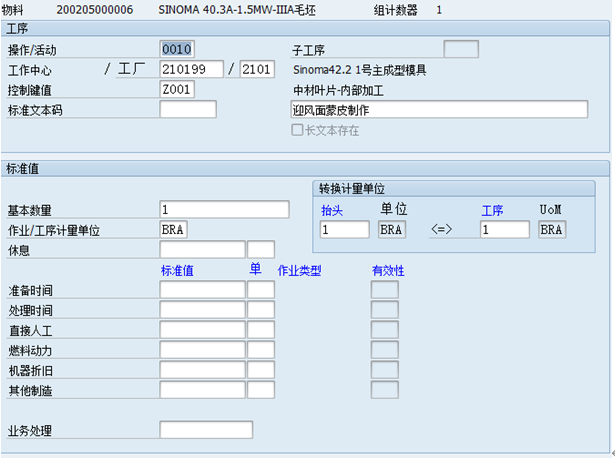

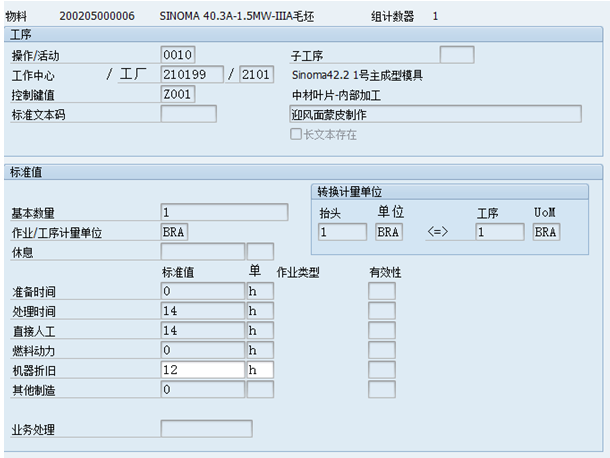

按上图输入工作中心、控制码、描述。输入完成后,双击工序0010,进入以下界面,
输入准备时间、处理时间、直接人工、燃料动力、机器折旧和其他。
根据上表提供的数据进行输入。然后点击返回上一步。
用同样的操作完成0020、0030、0040、0050的步骤。点击保存。即完成工艺路线创建。
3.2. 工艺路线视图更改

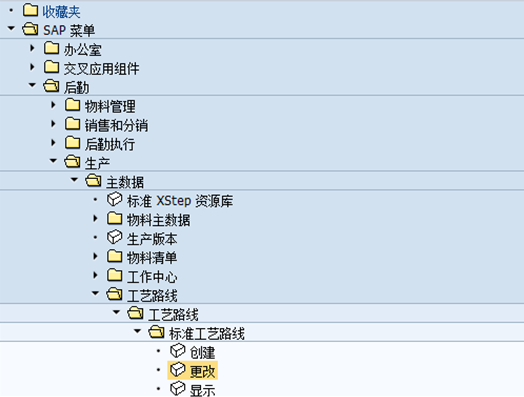

菜单路径 | 后勤 -> 生产-> 主数据 -> 工艺路线-> 工艺路线 -> 标准工艺路线->更改 |
事务代码 | CA02 |
也可以在命令字段输入命令:CA02,按回车键进入界面。
进入初始屏幕后,输入物料号和工厂代码。
采用200205000006,SINOMA 40.3A-1.5MW-IIIA毛坯(物料编码),并在工厂项目上选择北京事业部一厂编码(2101)
进入后,可对工艺路线数据进行更改。
3.3. 工艺路线查看
菜单路径 | 后勤 -> 生产-> 主数据 -> 工艺路线-> 工艺路线 -> 标准工艺路线->更改 |
事务代码 | CA03 |

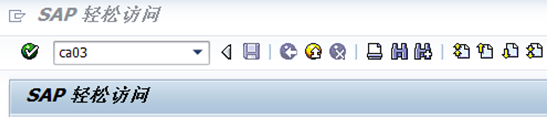

也可以输入事务码 ca03,查询工艺路线。

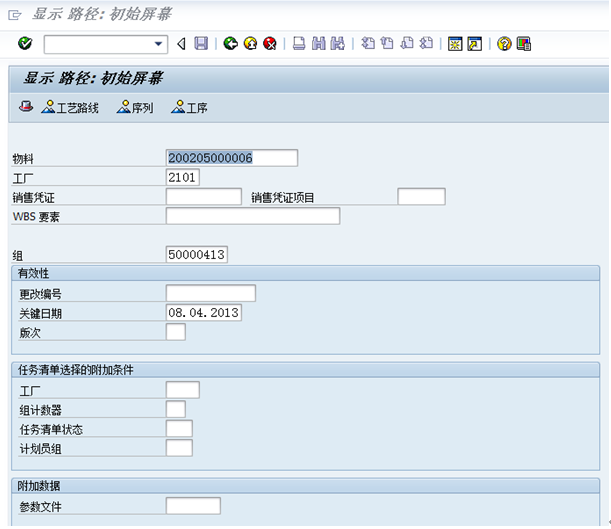

输入物料编码和工厂,此处为模板中的物料编码200205000006和工厂2101,点击回车

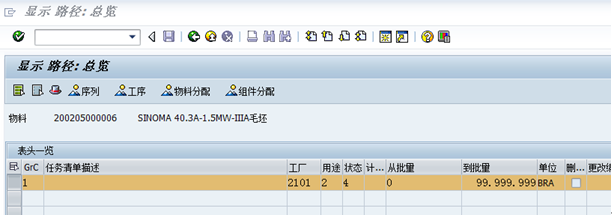

点击,进入工艺路线界面,可以看到

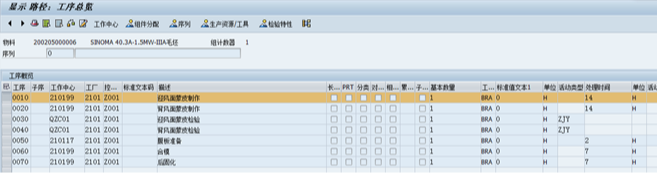

点击,可以看到工艺路线中的具体工序。

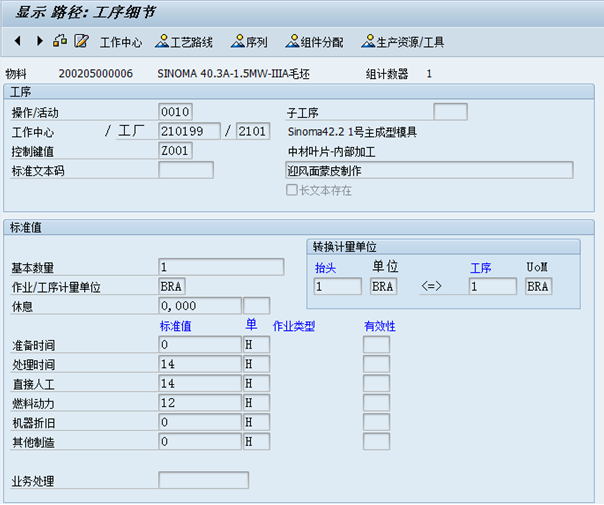

双击工序,可以看到0010工序中的时间数据,同样,可以点击0020、0030、0040、0050、0060、0070来进入到每个工序,查看详细信息。
3.4. 工艺路线视图批导
工艺路线批导的事务代码为:zpp005
工艺路线批导模板如下:
项目 | 备注 |
物料 | 需要进行创建的物料的物料编码。 |
工厂 | 使用工厂的工厂代码。 |
用途 | 生产选1,研发选2 |
状态 | 选择4 |
从批量 | — |
到批量 | — |
工艺路线描述 | 工艺路线的描述 |
工序 | 从10开始按顺序给码 |
工作中心 | 使用的工作中心的编码 |
控制码 | 可报可不报工选z001 必须报工选z006 |
工序描述 | 这个工步的描述 |
基本数量 | 1 |
准备 | 准备时间 |
单位 | H |
处理 | 处理时间 |
单位 | H |
人工 | 人工时间 |
单位 | H |
机器 | 机器时间 |
单位 | H |
燃动 | 燃料动力耗用时间 |
单位 | H |
其他 | 其他 |
单位 | H |
根据模板准备好数据后,在SAP系统内进行批导。在SAP代码输入栏中输入代码:zpp005
点击回车,出入一下界面。
在选择文件中,选择导入的模板文件。
选择需要导入的文件,点击打开。
点击,出来提示项目,点击允许。
系统绿灯,表示工艺路线创建成功。创建完成后,用ca03,查看工艺路线。
