前言：SVG 可以为 Web 页面或应用程序添加更多的视觉效果和动画效果，同时也可以实现更好的用户体验。另外，与 HTML 和 CSS 相比，SVG 具有更高的自由度和可定制性。掌握 SVG 对于前端开发人员来说是非常必要的。它可以帮助开发者提高图形设计能力、增强表现能力、添加可访问性，并在多个平台上支持。

该文章是观看此视频所作笔记，详情请点击观看，支持原创视频！

08-SVG 线性渐变和径向渐变_哔哩哔哩_bilibili08-SVG 线性渐变和径向渐变是一小时讲完SVG的第8集视频，该合集共计8集，视频收藏或关注UP主，及时了解更多相关视频内容。https://www.bilibili.com/video/BV1BD4y147Ks/?p=8&spm_id_from=333.1007.top_right_bar_window_history.content.click&vd_source=4298755c4e2edc1fe805c41cc2d7379a

SVG简介

SVG 英文全称是 Scalable Vector Graphics（即可缩放矢量图）是一种基于XML 语法的图像格式，是W3C的一项建议。

我们用手机拍摄的照片，图片格式一般都是基于像素处理的，图片放大会模糊失真。SVG 则是属于对图像的形状描述，所以它本质上是文本文件，体积较小。且不管放大多少倍都不会失真。

SVG图片制作

PNG图片是基于像素处理的，我们不能再VSCode里直接编辑。而SVG图片是用类似HTML的代码绘制出来的，因此我们可以通过HTML元素来绘制SVG 图片，可以使用SVG标签使用它。

SVG标签（双标签）是SVG图形的一个容器

<svg>
    ···
</svg>

里面包含了很多子标签用于绘制各种图形，并且SVG 也可以理解为绘制图形的画布。

属性：width 定义画布的宽度，height 定义画布的高度。

SVG 绘制矩形、圆形和圆形

SVG有一些预定义的形状元素可以供开发者使用

绘制矩形

<rect />标签 ——> rectangle的缩写，单标签

注意：任何一个 HTML 单标签都可以在第二个尖角号前写一个斜杠，表示标签闭合。即用闭合标签表示单标签。

属性包括：

width: 定义矩形的宽度。
height: 定义矩形的高度。
fill: 定义矩形的背景色填充颜色。
stroke-width:定义了矩形的边框宽度。
stroke:定义矩形边框的颜色。

<rect width="" height="" fill="" stroke-width="" stroke="" />

fill-opacity 定义填充颜色的不透明度合法值的范围是0到1
stroke-opacity 定义描边颜色的不透明度合法值的范围是0到1
opacity 定义整个元素的不透明度合法值的范围是0到1

透明度的值越小，透明度越高

rx 定义圆角x轴方向的半径长度
ry 定义圆角y轴方向的半径长度
（两个值相等即为圆形的角，两个值不相等即为椭圆形的角）

绘制圆形

circle: 圆形 <circle/>

属性：

cx: 定义圆形中心的x坐标。
cy: 定义圆形中心的y坐标。
r: 定义圆形的半径。

<circle cx="" cy="" stroke="" stroke-width="" fill=""/>

如果省略了cx和cy，圆的中心会被设置为（0,0）

绘制椭圆

属性包括：

cx: 定义圆中心的x坐标。
cy: 定义圆中心的 y 坐标。
rx: 定义水平半径。
ry: 定义垂直半径。

<ellipse cx="" cy="" rx="" ry="" />

绘制圆形使用 <ellipse /> 标签（圆的 x 和 y 半径是不同的）

位置和大小是由 cx, cy, rx, ry 来决定的

绘制线条、多边型和多线条

绘制线条

line 是线的意思、引申为线条

x1， y1属性定义x轴，y轴直线起始坐标， x2， y2属性定义x轴，y轴直线末端坐标

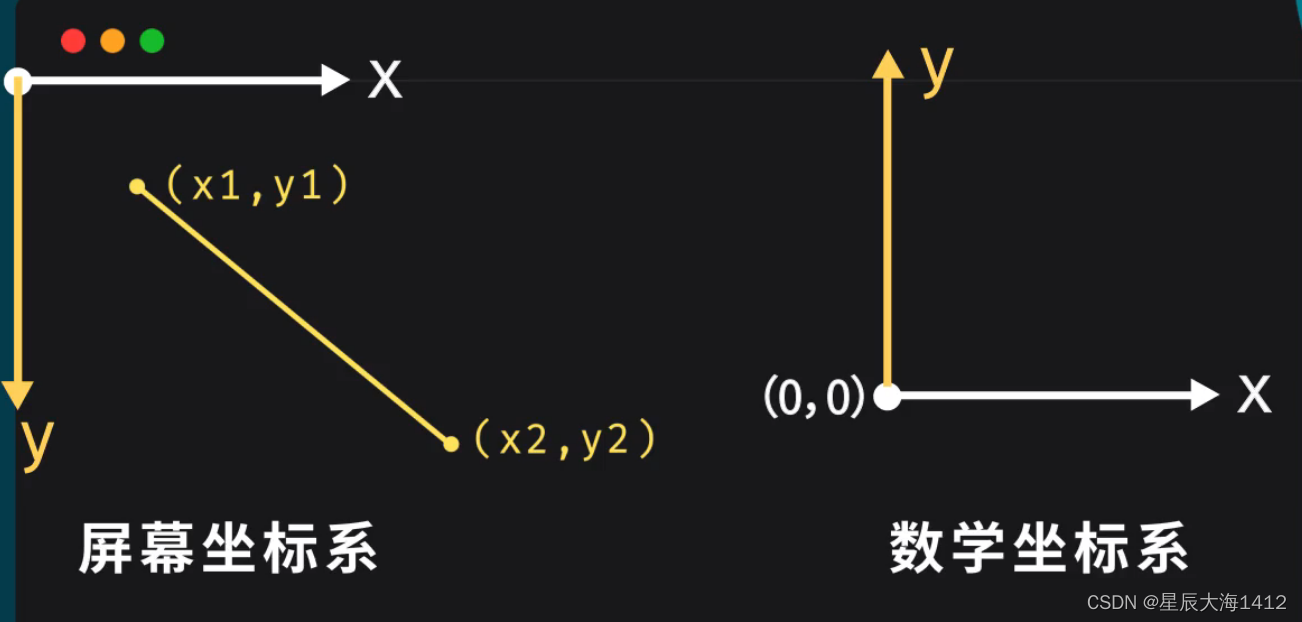

屏幕坐标系起点位置为画布的左上角，和我们熟知的数学坐标系区别是y 轴是相反的。

绘制多边形

<polygon /> poly 含义为“许多"，gon 含义为“角度”，用于创建至少包含三个边的图形。

多边形是由直线组成的，形状是封闭的，所有的线都连接起来。

<polygon points="220,20 250,190 160,210"/>

points 属性 定义了多边形每个角的 x 和y 的坐标（值至少要三对坐标，每一对坐标的x和y用逗号隔开，坐标之间用空格隔开）

绘制五角星

<polygon points="100,10 40,198 198,78 10,78 160,198" fill="ime" stroke="purple"
stroke-width />

绘制线条

<polyline /> 可以创建任何只由直线组成的形状（一般只是将点进行连接，不要求封闭）

poiints 属性 需要两个以上的 x 和y 的坐标对

<polyline points="20,20 40,25"/>

SVG绘制文本

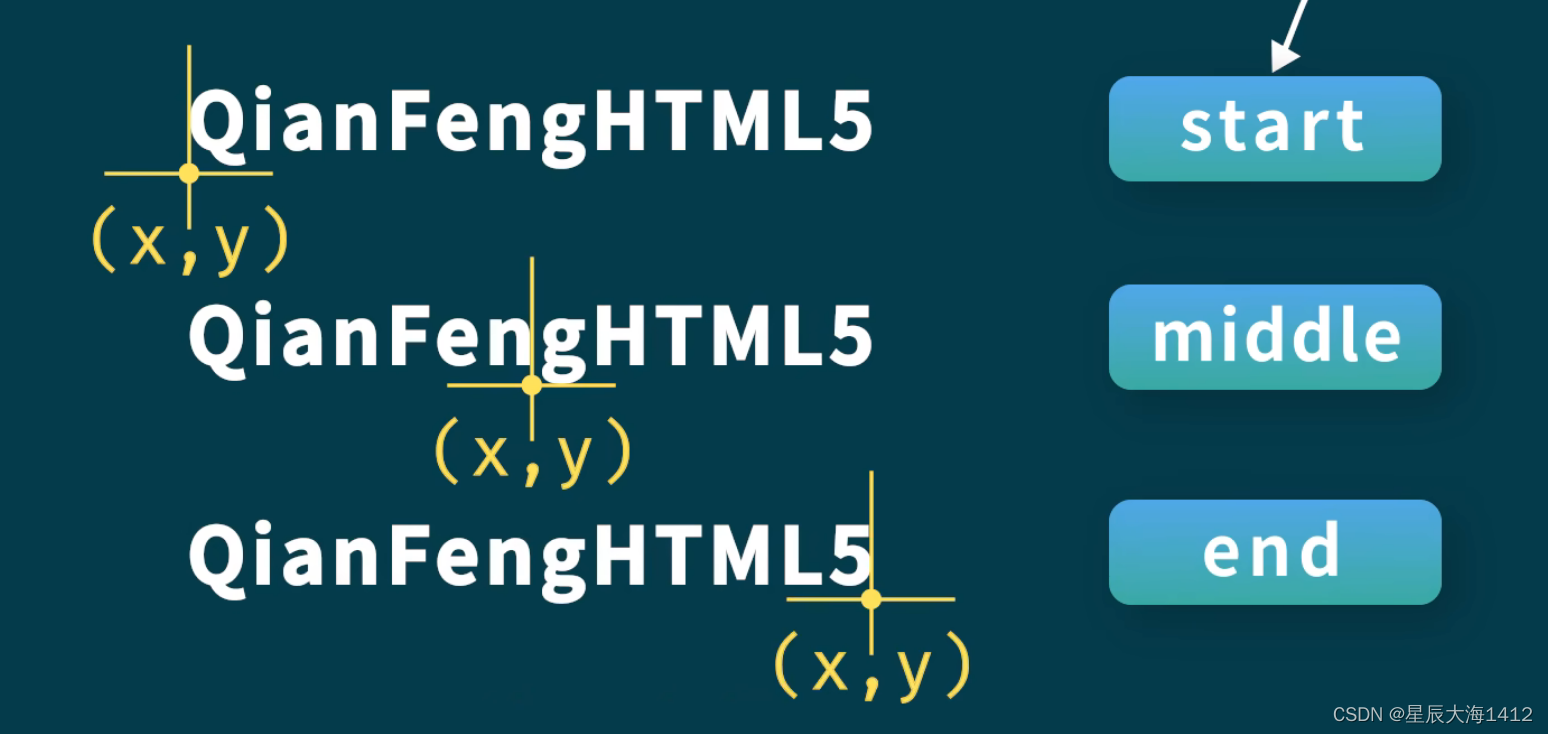

<text X="0" y="15" font-size="20" text-anchor=""> QianFengHTML5</text>

属性x 和属性y 用来定义文本的位置坐标，值为数字

SVG里为什么不用p标签来显示文本呢?

SVG 是在一个画布里面绘制图形，text 也是绘制的对象，因此就可以使用 svg 一些专有特性控制文本了，例：旋转文本。

<text transform= "rotate( 30 20,40)" >QianFengHTML5</text>

第一个参数是旋转角度，第二个参数是旋转的中心点坐标（这个参数在缺省情况下默认原点(0,0)）。

text 元素可以包裹多个 tspan 子元素。每个 tspan 元素可以包含不同的格式和位置。

<text>
    <tspan X="0" y="15"></tspan>
    <tspan X="10" y="70"></tspan>
</text>

text绘制的文本可以添加链接吗?

为什么不直接用 href 属性呢?实际上 svg 是应用 xml 语法定义元素的,我们还要在 svg 标签上定义一个命名空间的属性 xmins:xlink。（照写即可）

<svg xmlns:xlink="http://www.w3.org/1999/xlink">
    <a xlink:href="" target="">
        <text> </text>
    </a>
</svg>

SVG绘制路径

应用路径可以绘制任意形状的图形

d 属性是用来定义绘制路径的命令（d 是draw 绘制的缩写）

M命令(moveto) 定义绘制图形的起点坐标

L命令 (lineto) 用来绘制一条直线

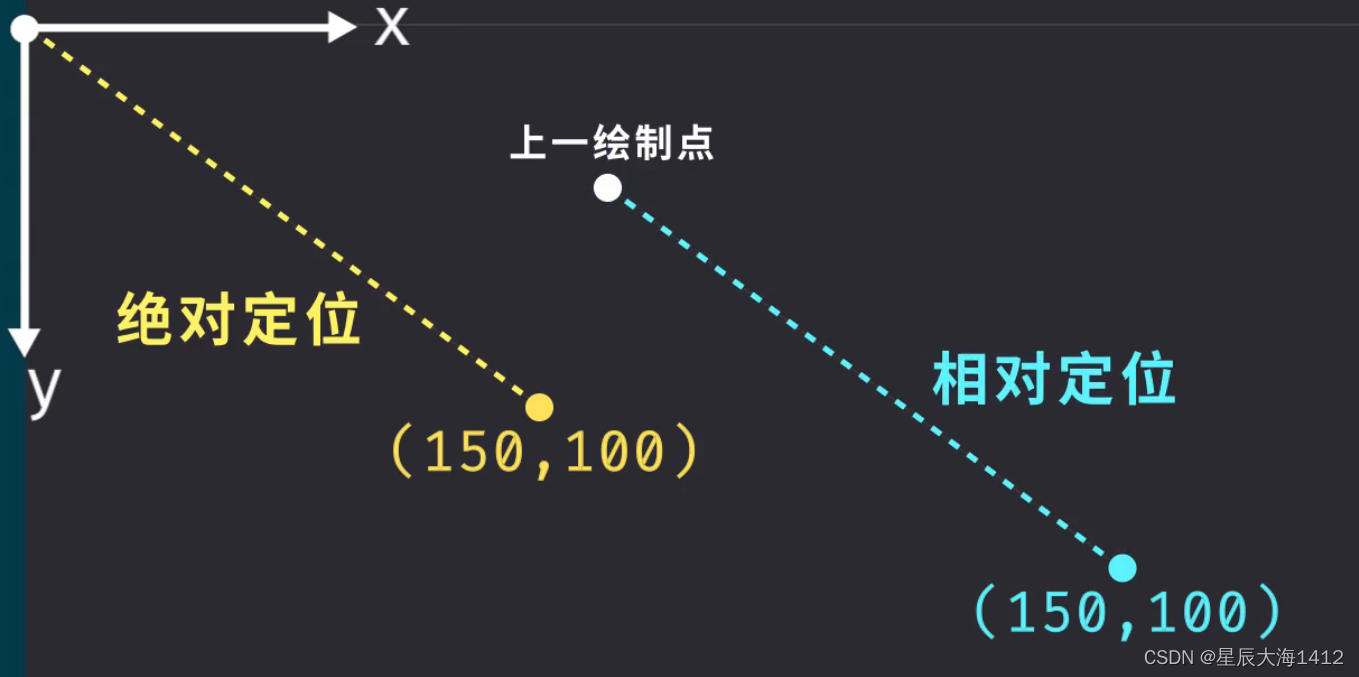

命令的字母大小写表示的意义是不同的。大写字母表示绝对定位，小写字母表示相对定位。

绝对定位是相对于屏幕坐标原点的位置。

相对定位是相对于上一个绘制点的位置。

“贝赛尔曲线”是由法国数学家皮埃尔·贝塞尔 (Pierre Bezier) 发明的，由此为计算机的矢量图形学奠定了基础。

Q 是quadratic Bezier curve 的缩写，用来绘制二次贝塞尔曲线。需要定义控制点和终点的坐标。

我们可以使用 g 标签把多个绘图元素包裹起来。

<g>
    <path />
    <circle />
    </text><text>
</g>

<g> 标签是一个用于组合多个 SVG 元素的容器标签。这些元素被称为“群组”（Group），可以同时应用多个属性和转换来控制它们的位置、大小等外观。

SVG描边属性

<path stroke />  笔画属性
<path stroke-width /> 笔画宽度属性
<path stroke-linecap /> 笔画笔帽属性
<path stroke-dasharray /> 虚线笔画属性

所有的描边属性都可以应用于任何类型的线条、文本和元素的轮廓。

1️⃣stroke 属性 定义了一个元素的线条、文本或轮廓的颜色，值是任何合法的颜色值。

<path stroke="red" d="M5 20 l215 0" />

2️⃣stroke-width 属性 定义了一个元素的线条、文本或轮廓的厚度，值为数字。

<path stroke-width="2" d="M5 20 1215 0" />

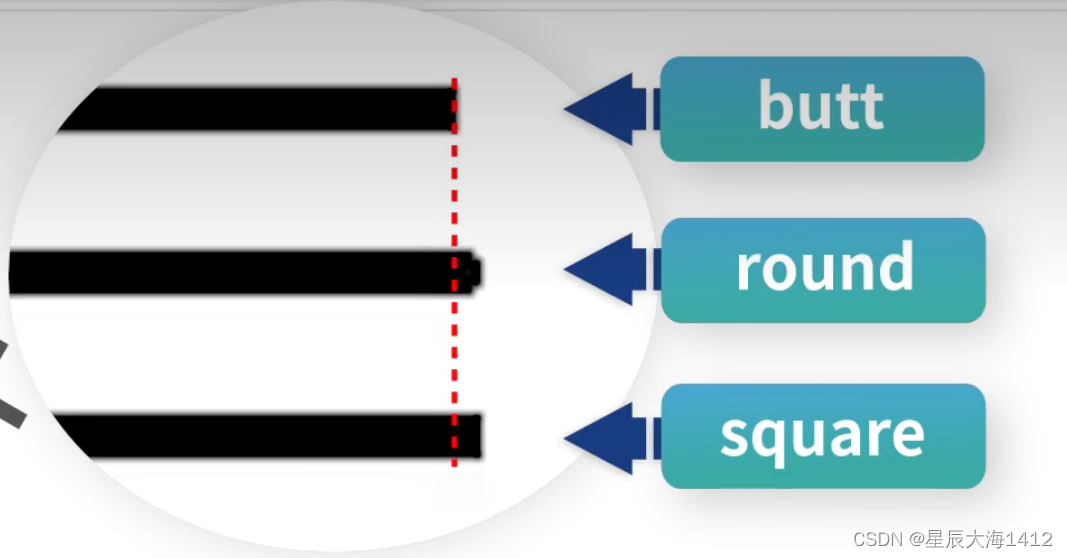

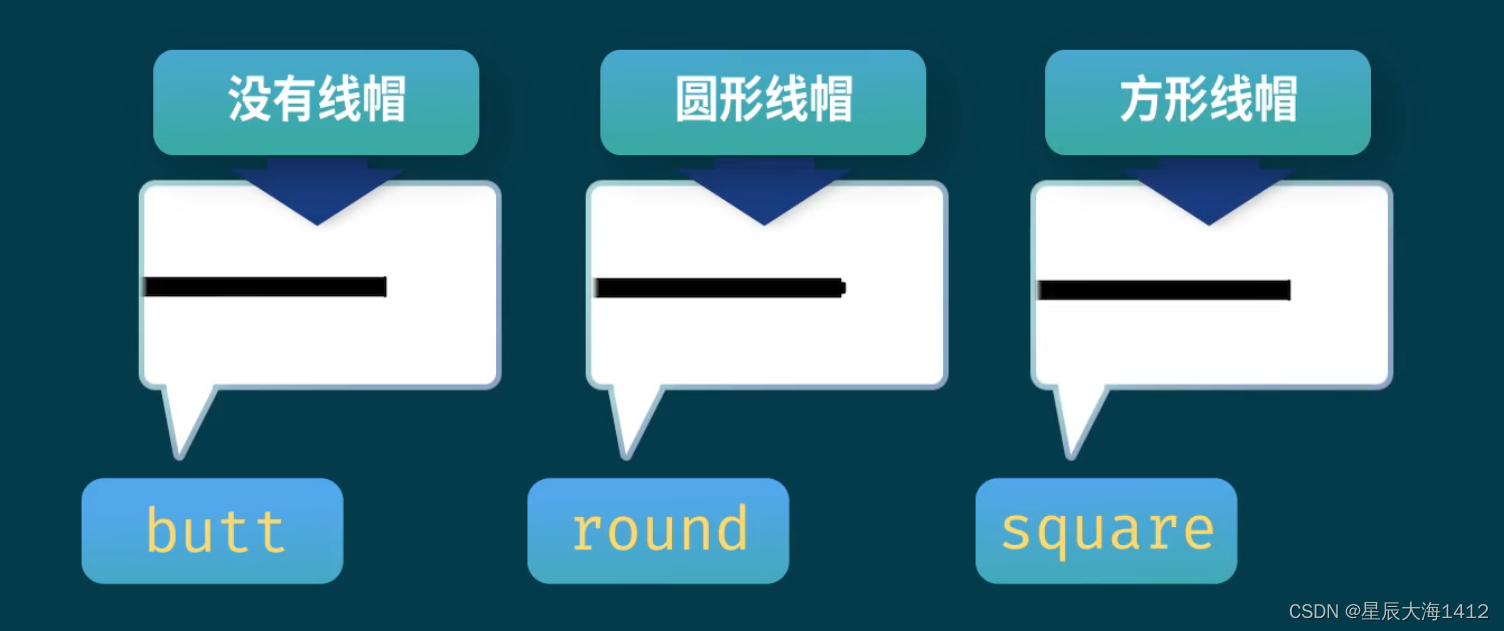

3️⃣stroke-linecap 笔画笔帽属性它定义了一个开放路径的不同类型的结束点.

<svg width="300” height="80">
    <g fill="none" stroke="black" stroke-width="6">
        <path stroke-linecap="butt" d="M5 20 1215 0" />
        <path stroke-linecap="round" d="M5 40 1215 0" />
        <path stroke-linecap="squared" d="M5 60 1215 0" />
    </g>
<svg>

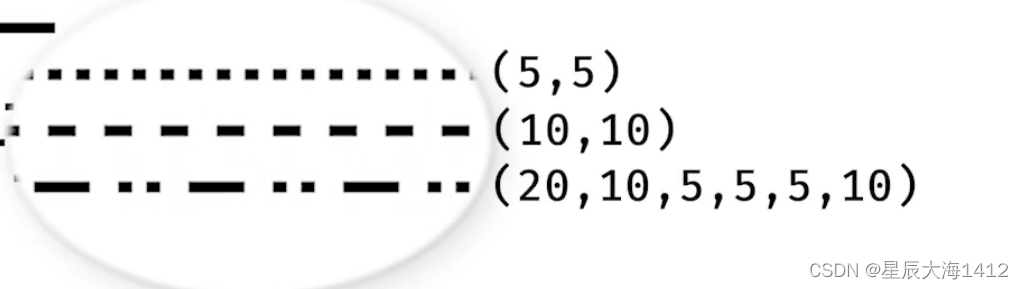

4️⃣stroke-dasharray 属性（虚线序列）用来创建虚线。值为数字序列，以此定义虚线的线条与空隙的大小。序列值为数字，至少定义两个值。

<svg width="300" height="80">
    <g fill="none"stroke="black" stroke-width="4">
        <path stroke-dasharray="5,5" d"M5 20 1215 0" />
        <path stroke-dasharray="10,10" d="M5 40 1215 0" />
        <path stroke-dasharray="20,10,5,5,5,10" d="M5 60 1215 0" />
    </g>
</svg>

SVG 模糊和阴影效果

filter 元素里面包含一个或多个效果滤镜，filter 元素有一个必要的 id 属性，用于识别过滤器，图形通过这个 id 指向要使用的过滤器。（x 和 y 是滤镜的起始点坐标）

filter 元素都是在 defs 元素中定义的（defs 元素是 definitions 的简称）。

1️⃣模糊效果（高斯模糊效果）可以通过 feGaussianBlur （单标签）滤镜来创建。需要定义在 filter 标签里面。

feGaussianBlur 通过 stdDeviation 属性定义模糊的数量，值为数字，值越大模糊程度越高。

<svg width= "110" height="110">
    <defs>
        <filter x="0" y="0" id="f1">
            <feGaussianBlur stdDeviation="15" />
        </filter>
    </defs>
<rect width="90" height="90" stroke-"green" stroke-width="3" fill="yellow" filter="url(#f1)"></rect>
</svg>

2️⃣阴影效果可以通过 feOffset 滤镜和 feBlend 滤镜来实现

其原理是将一个SVG 图形、图像或元素,在 xy 平面上做一定的偏移。它需要定义在 filter 标签里面，是一个单标签，基本的语法为<feOffset/>

dx 属性表示阴影在 x 轴上的偏移量
dy 属性表示阴影在 y 轴上的偏移量
in 属性表示阴影图像的来源
- SourceAlpha 用黑色作为阴影
- SourceGraphic 用原始图像作为阴影

<feBlend /> 在偏移的图像上混合原始图像

<svg width="140" height="140">
    <defs>
        <filter x="0" y="0" width="200" height="200" id"f2">
            <feOffset in="SourceAlpha" dx="20" dy="20" />
            <feGaussianBlur stdDeviation="10" />
            <feBlend in="SourceGraphic" />
        </filter>
    </defs>
<rect width-"90" height="90" stroke-"green" stroke-width-"3" fill-"yellow" filter="url
(#f2)"></rect>
</svg>

SVG 线性渐变和径向渐变

渐变是一种颜色向另一种颜色的平滑过渡。此外几种颜色的过渡可以应用于同一元素。

SVG中主要有两种渐变类型

1️⃣线性渐变 应用 linearGradient 元素（双标签）来定义，必须嵌套在 defs 标签中，可以实现水平渐变、垂直渐变或角度渐变

坐标属性 (x1,y1) (x2,y2)用于定义线性渐变的开始位置和结束位置

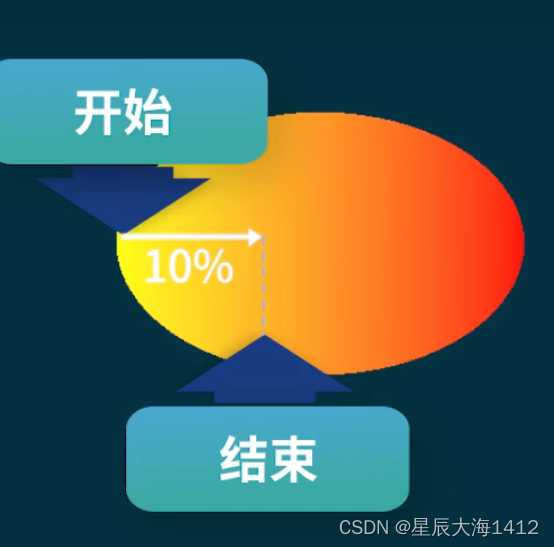

线性渐变的颜色范围可以由两种或多种颜色组成。每种颜色都用一个 stop 标签（单标签）来指定，一般需要定义两个属性。offset 属性用于定义渐变颜色的开始和结束位置（属性值是一个描述相对位置的百分比）

stop-color 属性用于定义渐变的颜色，值为任何一个合法的颜色值。

<svg wiath= "400" height="150">
    <defs>
        <linearGradient x1="0%" y1="0%" X2="100%" y2="0%" id="grad1">
            <stop offset="0%" stop-color="rgb(255,255,0)" />
            <stop offset="100%” stop-color="rgb(255,0,0)" />
        </linearGradient>
    </defs>
    <ellipse cx="200” cy="70” rx="85” ry="55" fill="url(#grad1)" />
</svg>

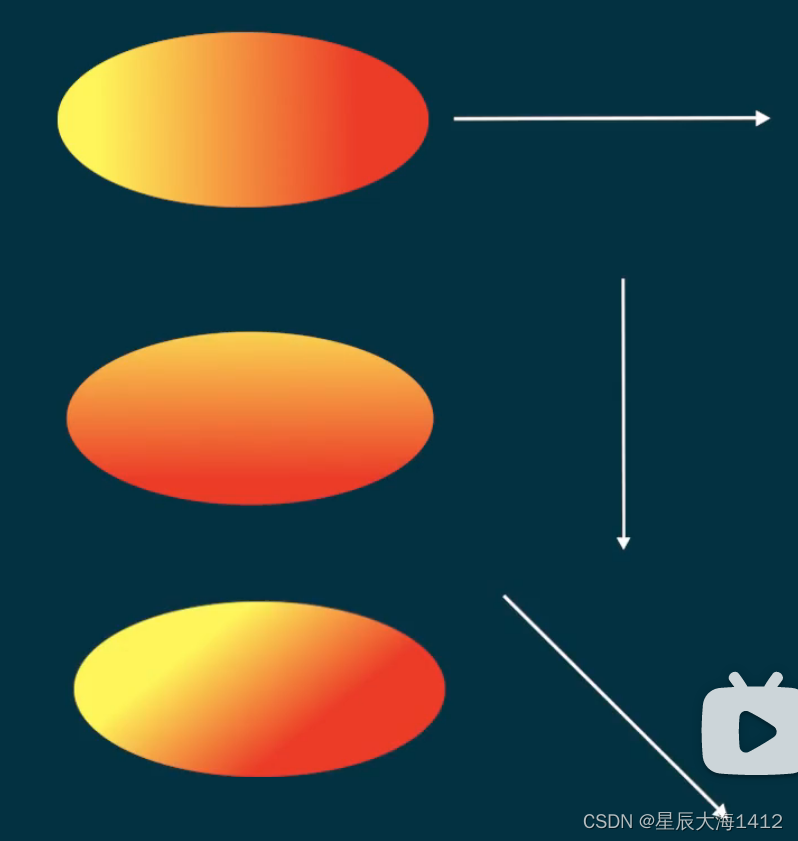

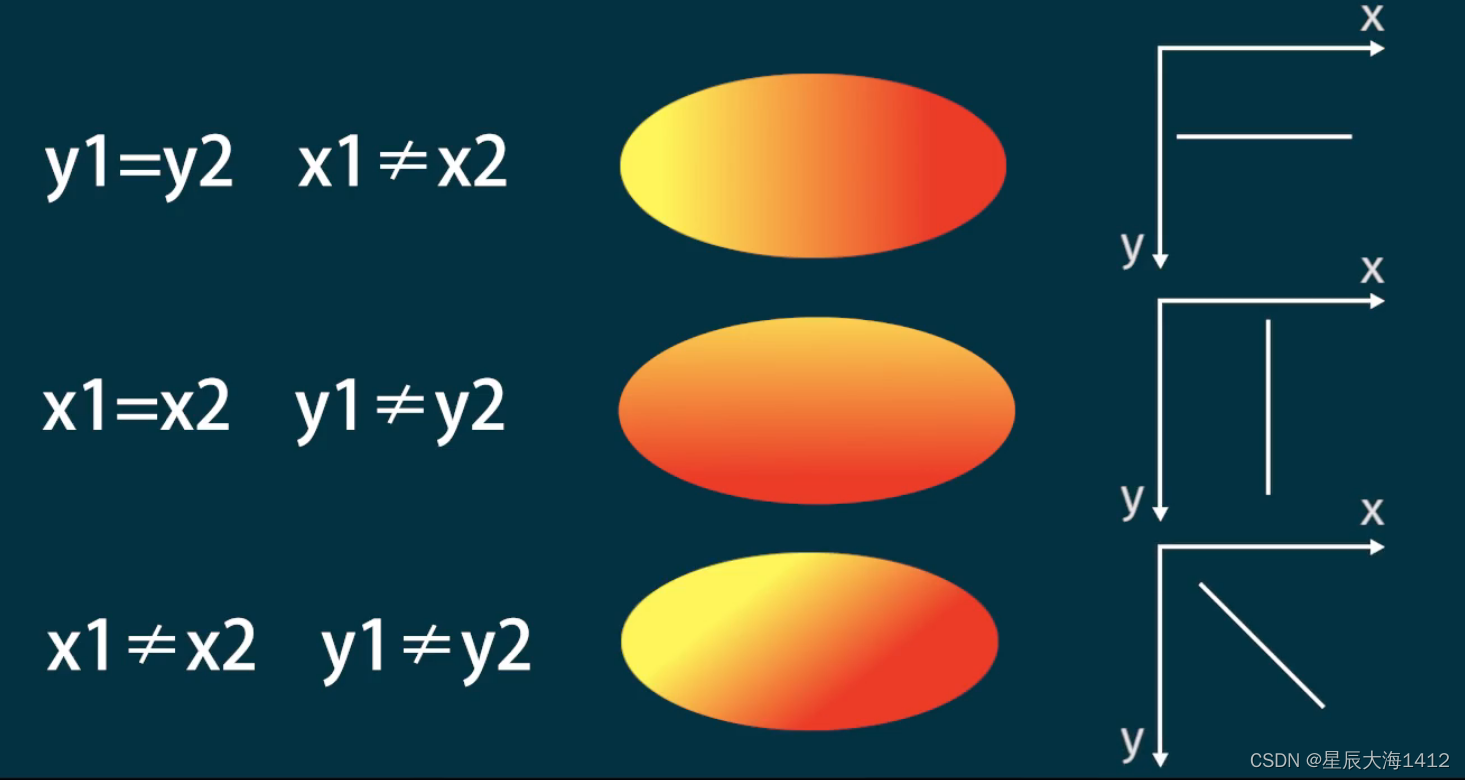

如何将水平线性渐变调整为垂直线性渐变?

2️⃣经向渐变

cx、cy 和 r 属性定义了最外面的圆，fx 和 fy 属性定义了最里面的圆，径向渐变的颜色范围可以由两种或多种颜色组成。和线性渐变一样，每种颜色都用一个 stop 标签来指定。

<svg wiath= "400" height="150">
    <defs>
        <radialGradient cx="50%" cy="50%" r="50%" fx="50%" fy="50" id="grad2">
            <stop offset="0%" stop-color="rgb(255,255,255)" />
            <stop offset="100%” stop-color="rgb(0,0,255)" />
        </radialGradient>
    </defs>
    <ellipse cx="200” cy="70” rx="85” ry="55" fill="url(#grad2)" />
</svg>

我们可以改变高光的位置吗?

总结：

SVG 的全称是可缩放矢量图形（Scalable Vector Graphics），它使用矢量图形描述图像和图形，而不是基于像素的位图。
SVG 图形可以无限放大或缩小且不会失真，这使它成为在不同设备和分辨率下呈现高质量图形的理想选择。
SVG 图形由路径、形状、文本、颜色、样式等元素组成，开发者可以通过文本编辑器或专业的图形编辑软件创建和编辑 SVG 图形。
在 Web 开发中，SVG 图形通常以 .svg 文件扩展名存储，并通过 <img> 标签或 CSS background-image 属性来在页面中显示。
SVG 图形支持交互效果和动画，并可以使用 JavaScript 来实现事件处理和动态效果。
SVG 图形也支持可访问性，开发者可以为网页添加更好的可访问性，帮助屏幕阅读器和残障用户更好地理解页面内容。
SVG 图形具有高度的自由度和可定制性，开发者可以通过群组（<g>）、样式表、JavaScript 等方式来创建自定义的 SVG 图形。

因此SVG 是一种非常有用、灵活和通用的矢量图形格式，在 Web 开发中具有广泛的应用。开发者可以通过掌握 SVG，实现更好的用户体验、提高图形设计能力、增强表现能力，并为多种设备和分辨率呈现高质量的可缩放图形。

补充：canvas和SVG 区别

1️⃣SVG 是矢量图

基于XML描述的2D图形语言
用JS进行处理
每个图形都是对象，属性发生变化，浏览器可以自动加载

特点:

不依赖与分辨率
支持事件处理
适合带有大型渲染区域的应用程序，比如谷歌地图了（过度使用会影响分辨率）
不适合游戏应用

2️⃣canvas 位图

逐像素渲染的，适合游戏
基于JS绘制2D图像
在canvas中，图形是被绘制完成，如果位置发生变化，整个场景都会发生变化

特点：

依赖于分辨率
不支持事件处理
文本渲染能力比较弱
可以存储成 JPG 或 PNG 的格式
适合图像密集型游戏（位置变化，场景重绘）
