Keil系列教程03_主窗口和工具栏详细说明

1写在前面

本文先让大家简单认识一下Keil的主窗口界面，然后再进一步认识Keil的文件、编译和调试工具栏。

Toolbars工具栏就是在菜单下面的两行快捷图标按钮，这些快捷按钮之所以在工具栏里面，在于它们使用的频率较高。比如保存按钮、编译按钮、下载按钮等。

本文讲述的Toolbars工具栏和大部分上位机软件的工具栏类似，就是一些常用的快捷按钮。

本文以Keil MDK-ARM为例，因Keil C51的工具栏和MDK-ARM类似。因此，本文大部分内容也适用于Keil C51。

2

主窗口界面

为了让大家对Keil集成开发环境有一个大概的了解，这里先概述一下Keil 默认编辑状态（模式）主窗口界面下各个窗口的含义。

说明：Keil主窗口界面在编辑状态与调试状态下存在一定差异，本章节主要基于【编辑状态】进行简单的概述，里面详细的内容、以及调试状态下的窗口在该系列教材后续会逐步讲述。

在编辑模式下，一般会出现类似下图的主窗口界面，如下图：

Menu Bar菜单栏

相信大家对菜单栏都不陌生，包含File文件、 Edit编辑、 View视图、 Project工程、 Help帮助等这样的一栏窗口。

菜单栏是 Keil 比较重要的一个窗口，几乎 Keil 所有操作的内容都包含在里面。同时。在编辑状态和调试状态下存在一些不同，后续会详细讲述。

Tool Bar工具栏

该窗口是一些常见的快捷按钮，本文下面会重点讲述。

Project工程窗口

一个工作空间可以包含多个工程，该窗口主要显示工作空间下面工程项目的内容（工程、 组、 源代码文件等）。 后续也会讲述新建多工程。

Edit Window编辑窗口

该窗口不用多解释，就是我们平时编辑代码的窗口。

Message Window信息窗口

该窗口包括编译信息、调试信息、查找信息等一些信息的窗口。

Status Bar状态栏

该窗口包含就绪状态、错误警告数量、光标行列、字符编码、键盘Num锁定等一些状态信息。

3

工具栏

Keil的Toolbars工具栏共有三种：File Toolbar文件工具栏、 Build Toolbar编译工具栏、 Debug Toolbar调试工具栏。

在两种状态（模式）下呈现不同工具栏。在编辑状态时，呈现文件、编译两种工具栏；在调试状态时，呈现文件、调试两种工具栏。

3.1 两种状态下的工具栏

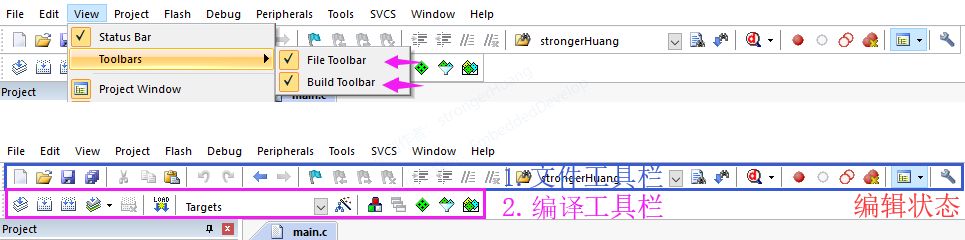

1.编辑状态包含：File Toolbar文件工具栏、 Build Toolbar编译工具栏；

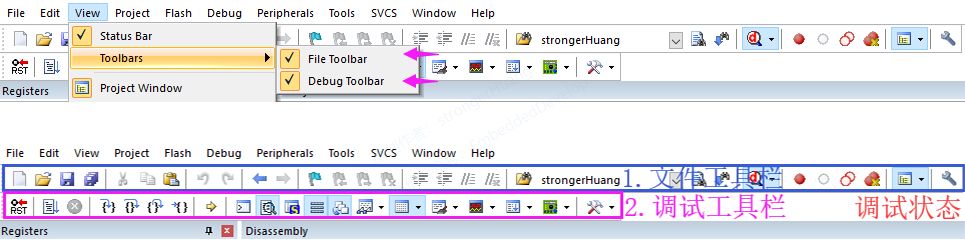

2.调试状态包含：File Toolbar文件工具栏、 Debug Toolbar调试工具栏；

3.2 工具栏详细内容

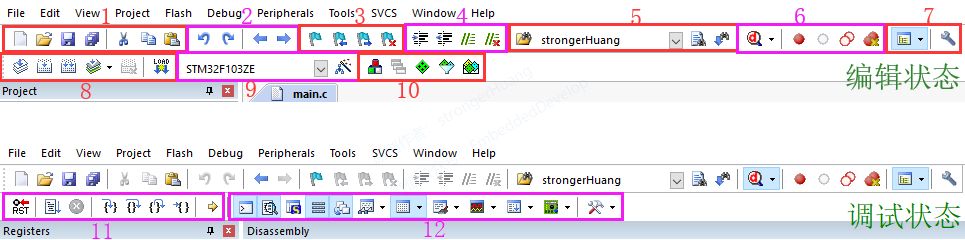

如下图，将编辑状态和调试状态的工具栏按钮分为12类，下面将这12类工具栏按钮依次进行详细说明。

1.文件操作类按钮

这一类按钮可以说在大部分上位机软件都可见，比较简单，不过多描述。

名称	描述	快捷键
New...	新建文件	Ctrl + N
Open	打开	Ctrl + O
Save	保存当前文件	Ctrl + S
Save All	保存所有文件	--
Cut	剪切	Ctrl + X
Copy	复制	Ctrl + C
Paste	粘贴	Ctrl + V

2.文件编辑跳转类按钮

撤销恢复按钮比较常用，可以使用快捷键代替。

名称	描述	快捷键
Undo	撤销编辑	Ctrl + Z
Redo	恢复编辑	Ctrl + Y
Navigate Backwards	跳转到上一步	Ctrl + -
Navigate Forwards	跳转到下一步	Ctrl + Shift + -

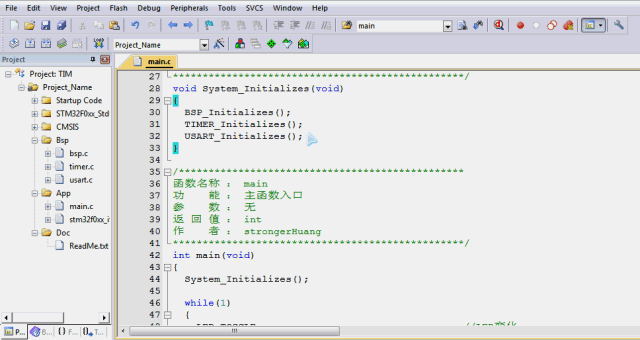

撤销恢复动画效果：

跳转动画效果：

3.书签类按钮

书签的作用主要是标记位置方便查看。

名称	描述	快捷键
Insert/Remove Bookmark	添加书签	Ctrl + F2
Go to Next Bookmark	跳转到上一个书签	Shift + F2
Go to Previous Bookmark	跳转到下一个书签	F2
Clear All Bookmarks	清空所有书签	Ctrl + Shift + F2

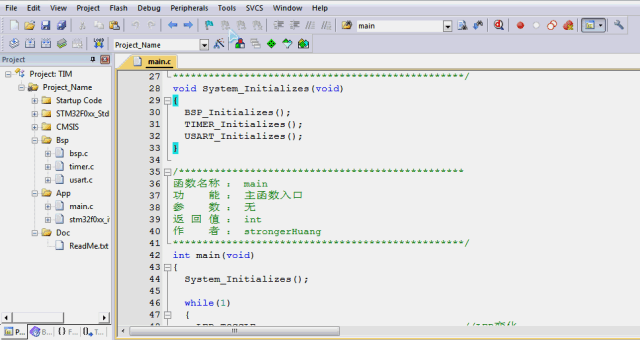

书签效果：

4.选中行操作类按钮

选中行操作的作用主要就是为了使选中行缩进、注释。

名称	描述	快捷键
Indent Selection	插入缩进	Tab
Unindent Selection	取消缩进	Shift + Tab
Comment Selection	确定注释	--
Uncomment Selection	取消注释	--

缩进效果：

注释效果：

5.查找文本类按钮

查找文本意思就是搜索，比较简单，也比较常用。

名称	描述	快捷键
Find in Files	在文件中查找文本	Ctrl + Shift + F
--	查找文本输入框	--
Find	查找单个文本	Ctrl + F
Incremental Find	逐个查找文本	Ctrl + I

6.仿真类按钮

这些按钮针对仿真时，具有断电标记作用。

名称	描述	快捷键
Start/Stop Debug Session	打开/关闭调试	Ctrl + F5
Insert/Remove Breakpoint	插入/移除断点	F9
Enable/Disable Breakpoint	使能/失能断点	Ctrl + F9
Disable All Breakpoints	失能所有断点	--
Kill All Breakpoints	取消所有断点	Ctrl + Shift + F9

7.窗口配置类按钮

名称	描述	快捷键
Project Windows	工程窗口	--
Configuration	配置	--

工程窗口按钮支持快速打开/关闭某些窗口，和View视图菜单功能一样，工程窗口内容下图：

8.编译类按钮

这些按钮使用频率较高，特别是编译目标F7快捷键。

名称	描述	快捷键
Translate	编译当前文件	Ctrl + F7
Build Target	编译工程目标	F7
Rebuild all Target files	重新编译所有目标文件	--
Stop Build	停止编译（正在编译时有效）	--
Batch Build	分批编译(多工程)	--
Download	下载	F8

9.工程选项类按钮

名称	描述	快捷键
--	工程目标选择框	--
Options for Target	工程目标选项(配置)	Alt + F7

一个工程下面可以建立多个目标，工程目标选择框的目标（STM32F103ZE）也就是当前所选中（使用）的工程目标（后期会讲述多目标）。

Options for Target即对选中目标（STM32F103ZE）的配置。

10.工程项目管理类按钮

名称	描述	快捷键
Manage Project Items	单工程管理	--
Manage Multi-Project	多工程管理	--
Manage Run-Time	管理运行时环境	--
Select Software Packs	选择软件包	--
Pack Installer	软件包安装	--

11.调试按钮

名称	描述	快捷键
Reset	复位	--
Run	全速运行	F5
Stop	停止运行	--
Step	单步运行	F11
Step Over	逐步运行	F10
Step Out	跳出运行	Ctrl + F11
Run to Cursor Line	运行到光标行	Ctrl + F10
Show Next Statement	跳转到暂停行	-

12.调试窗口开关按钮

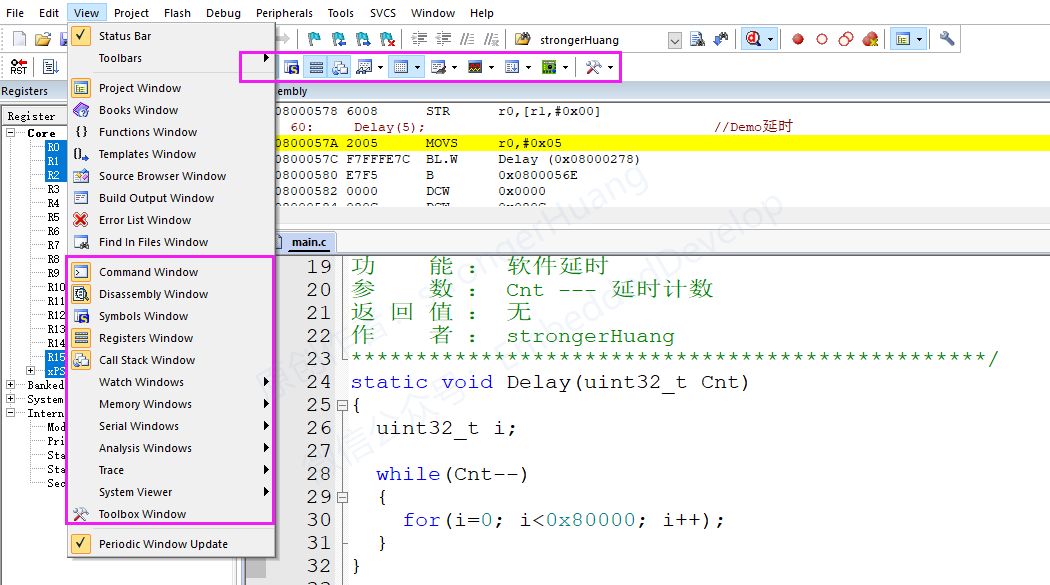

调试视图窗口开关按钮这里就不说了，快捷按钮内容就是View视图菜单下的内容（如下图）。在后面《菜单》、《调试》还会继续讲述。
