【解决方案】OLED程序(IIC)从stm32f103移植到stm32f429不显示

文章讲述了在单片机开发中,特别是I2C连接的OLED显示器初始化时,代码中`I2C_Configuration()`和`OLED_Init()`的顺序不能更改,因为这涉及时序问题、依赖关系及硬件连接。确保I2C配置完成后才初始化OLED,以防止通信问题和系统不稳定。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

解决方案

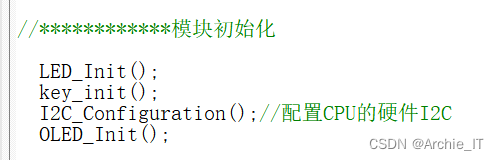

如下为正确顺序,oled正常显示。当时由于这两行代码前后顺序更换了,导致移植程序失败。

I2C_Configuration();//配置CPU的硬件I2C
	OLED_Init();//OLED初始化


在这段代码中,`I2C_Configuration()` 函数用于配置CPU的硬件 I2C,而 `OLED_Init()` 函数用于初始化 OLED 显示器模块。这两行代码在 iic 的 OLED 显示器模块上不能更换位置。

问题总结

这两行代码在 iic 的 OLED 显示器模块上不能更换位置有以下几个原因:

时序问题

在进行 OLED 显示器的初始化之前,一定要确保 I2C 总线已经经过正确的配置和准备。I2C 总线是用于连接主控芯片和外设的串行通信总线,因此在进行 OLED 显示器初始化之前,必须首先确保 I2C 总线的时钟和相关参数已经准备就绪。

如果尝试更换初始化顺序,先进行 OLED 初始化而忽略了对 I2C 总线的准备工作,可能会导致无法正常使用 I2C 总线进行通信,进而导致 OLED 初始化失败。这是因为在 OLED 初始化中通常会涉及到与主控芯片之间的I2C通信,如果I2C总线的时钟和参数未经过正确配置,或者I2C硬件资源未正确分配,就会影响与OLED的通信,从而导致初始化失败或无法正常工作。

因此,在进行任何外设的初始化之前,都需要仔细考虑其所依赖的外设或总线的准备情况,保证先对其进行正确的配置和准备。只有在确保依赖的外设或总线已经准备就绪的情况下,才能保证后续的初始化工作能够顺利进行并正常工作。

在实际设计中,对于I2C总线和OLED显示器的初始化,要注意初始化的顺序和依赖关系,确保按正确的顺序进行初始化操作,从而保证整个系统的正常运行和稳定性。

依赖关系

确保在调用 `OLED_Init()` 函数之前,先确保 `I2C_Configuration()` 函数已成功完成对 I2C 接口的配置工作。这是因为 `OLED_Init()` 可能依赖于对 I2C 总线的正确配置才能正常进行通信。

当 `OLED_Init()` 函数内部需要使用 I2C 总线与 OLED 显示器进行通信时,正确的 I2C 配置至关重要。如果没有先进行正确的配置,那么在调用 `OLED_Init()` 初始化 OLED 时,可能会导致无法与 OLED 正确进行通信,从而导致初始化失败或无法正常工作。

通过先调用 `I2C_Configuration()` 对 I2C 总线进行正确的配置,能够确保 I2C 总线的时钟和相关参数已准备就绪。这样,在调用 `OLED_Init()` 进行 OLED 的初始化时,就能够顺利使用正确配置的 I2C 总线进行通信,从而确保初始化过程能够成功执行。

因此,保持正确的依赖关系,先进行 I2C 接口的配置,然后再调用 `OLED_Init()` 初始化 OLED,能够确保整个初始化过程的顺利进行,使系统能够正常工作。请注意,在实际使用中,还要特别注意 I2C 总线的硬件连接和信号线的正确接入,以及在进行 I2C 配置时要考虑到正确的时钟频率和相关参数,以满足 OLED 显示器的通信要求。

硬件连接

除了确保正确的调用顺序外,还需要注意确保 I2C 总线与 OLED 显示器模块的硬件连接符合特定的顺序要求,如电路板上的硬件布局或外围电路的设计。

如果改变调用顺序或未按照要求进行硬件连接,可能会导致信号连接不正确,进而影响到 I2C 总线与 OLED 显示器模块之间的通信的稳定性和可靠性。

对于硬件连接的顺序要求,可能包括但不限于以下几个方面:
1. 确保将 I2C 总线的 SDA(数据线)和 SCL(时钟线)正确连接到 OLED 显示器模块的对应引脚。如果连接顺序错误,可能会导致无法正常进行通信。
2. 确保连接的电源线和接地线正确连接,并满足 OLED 显示器模块与主控芯片之间的电气特性和要求。
3. 在电路板设计中,根据规范和数据手册提供的引脚布局图,确保将 I2C 总线的引脚与 OLED 显示器模块的对应引脚连接正确。

只有在硬件连接按照要求进行,并确保连接的稳定性和可靠性,才能保证 I2C 总线与 OLED 显示器模块之间的通信能够正常进行。因此,除了调用顺序关系,还要特别关注硬件连接的规范和设定,以确保整个系统的正常运行和稳定性。


在单片机开发中,特别是在使用外设时,调用外设初始化的顺序往往是非常重要的。因此,在调用初始化函数时要遵循外设手册或者相关资料给出的顺序,确保初始化的正确顺序和依赖关系,以保证系统的正常运行。
