1.稳压模块设计
我们的小车使用7.4V的锂电池供电,无法直接为各模块和FPGA供电。因此需要设计稳压模块。
多方面考虑,我们选择使用LM317设计线性可调稳压,使用LM2596和AMS1117设计7.4V-5V-3.3V的稳压模块。
5V与3.3V给模块与FPGA供电,可调稳压输出范围1.25V-7V,可在突发情况或者其他要求是提供电压。
1.1 LM317可调稳压
LM317属于线性稳压器,具有设计简单、调压范围宽、稳压性能好、噪声低、纹波抑制比高等优点。

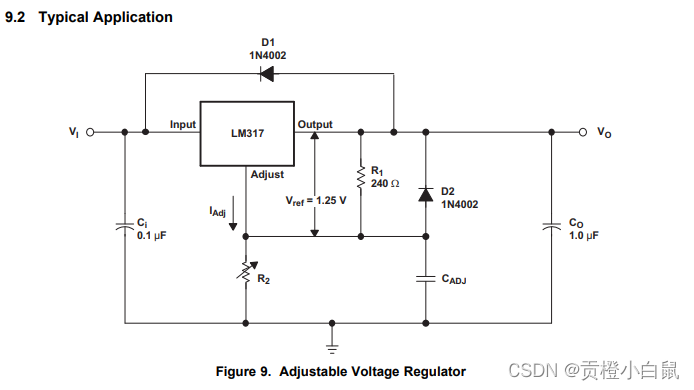

根据TI的典型应用
Vout代表输出电压,根据以下公式计算得出(Equation 1):
其中,Vref是参考电压,R1和R2是电阻的阻值,IADJ是一个通常为50微安的调整电流,对大多数应用来说可以忽略不计。

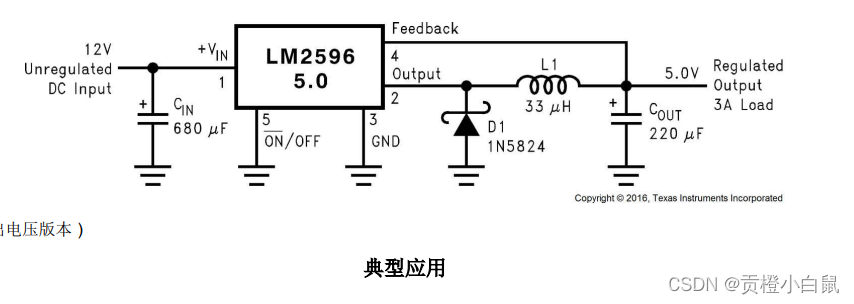

1.2 LM2596-5V
LM2596属于开关稳压,效率高,外围电路简单。并且手头正好有现成的器件与PCB布线方式,因此选择了这个芯片。
1.3 AMS1117-3.3V
效率高,纹波小,结构简单,好用又便宜。

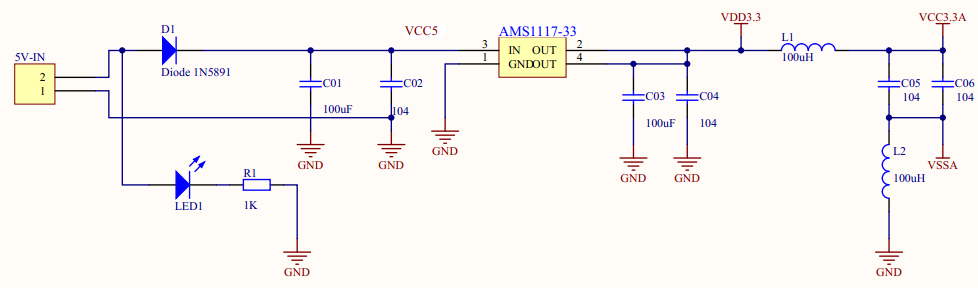

电路图链接: ASM1117-3.3V稳压芯片的典型电路图及分析
2 外围电路设计

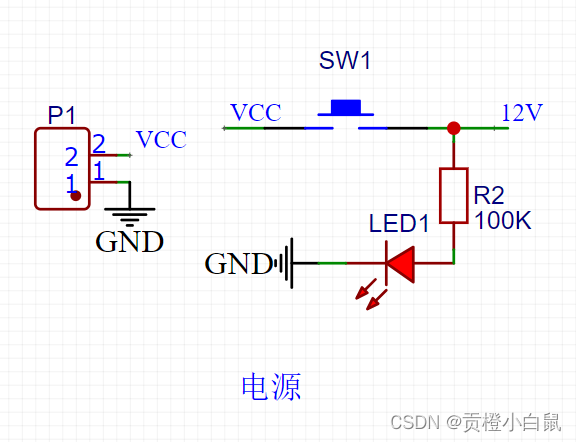

在实际使用中,我们需要两个开关,一个是电源开关,一个是电机开关。同时在各个小模块上增加LED灯,能在使用中观察模块供电是否正常。

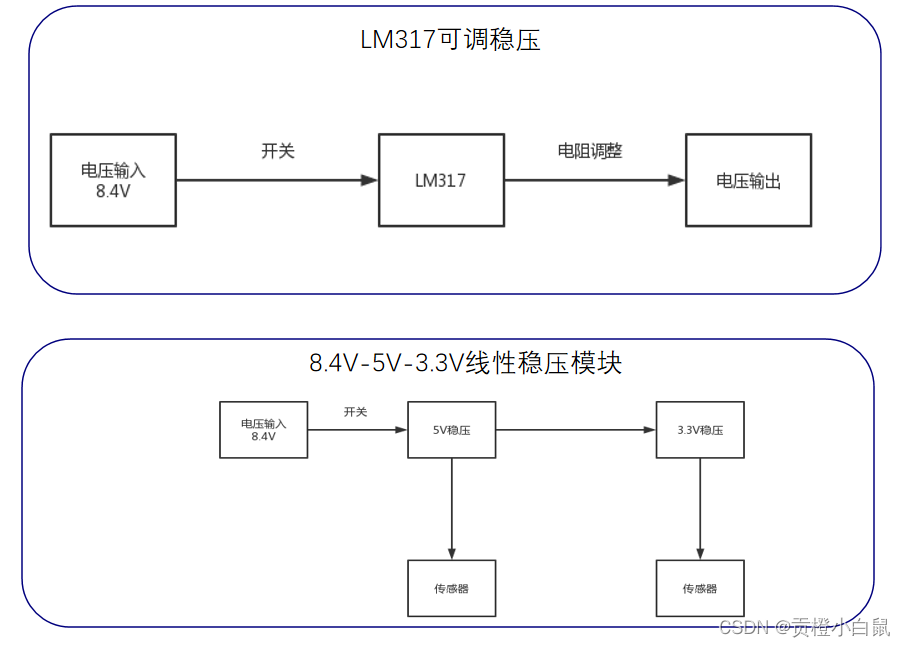

简单示意图

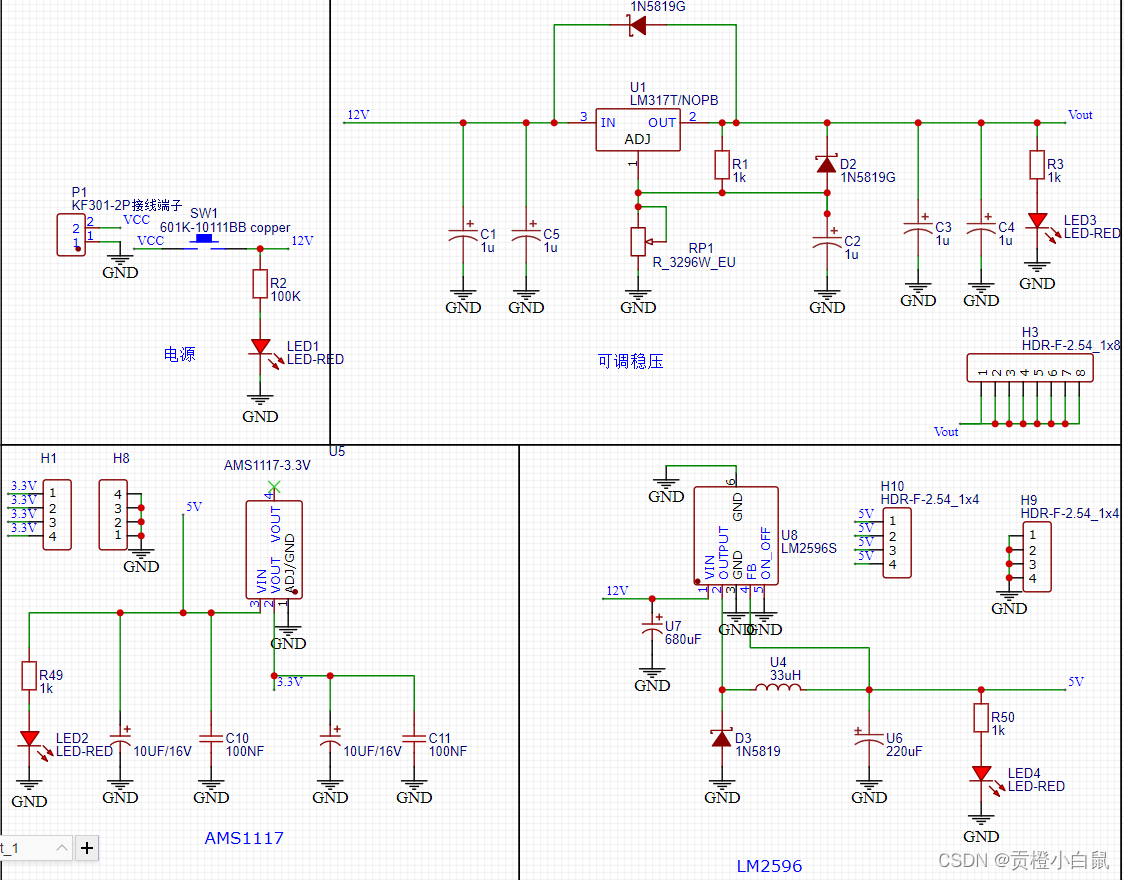

3. 电源模块原理图
原理图与PCB文件在之前文章中已给出。
