正负10V的采样电路转换为0-3.3V

m0_61754234

已于 2024-08-24 21:09:34 修改

阅读量399

点赞数 3

分类专栏：电路Tips 文章标签：社交电子

于 2024-06-17 08:49:40 首次发布

本文链接：https://blog.csdn.net/m0_61754234/article/details/139731082

版权

电路Tips 专栏收录该内容

2 篇文章 0 订阅

订阅专栏

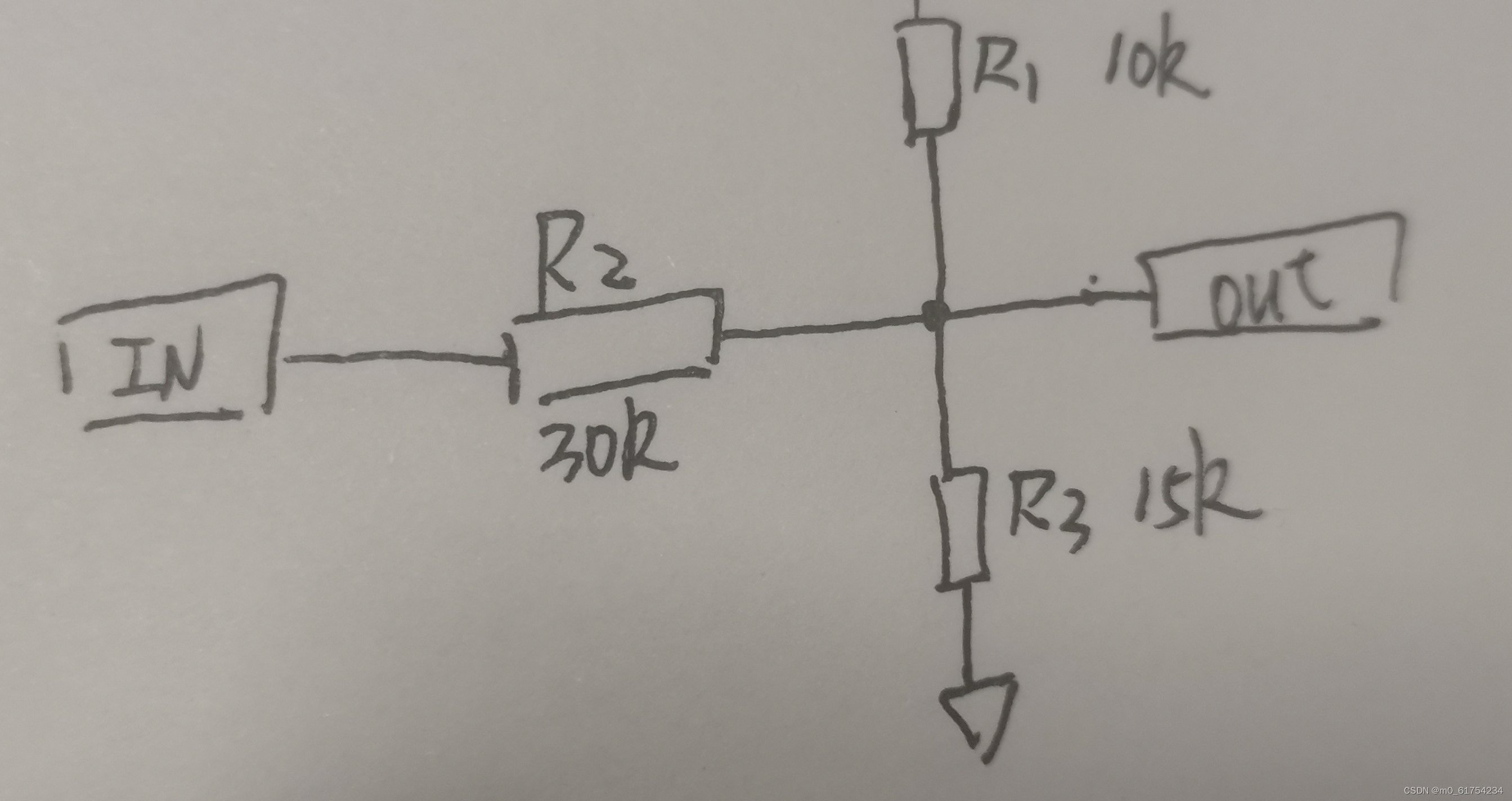

通过KCL可以得到：

（Vint-Vout）/R2+（3.3-Vout/R1）=Vout/R3

Vout=（Vin+10）/6

来源：【单片机ADC3.3V采集10V电压 - CSDN App】http://t.csdnimg.cn/Vz0sK
