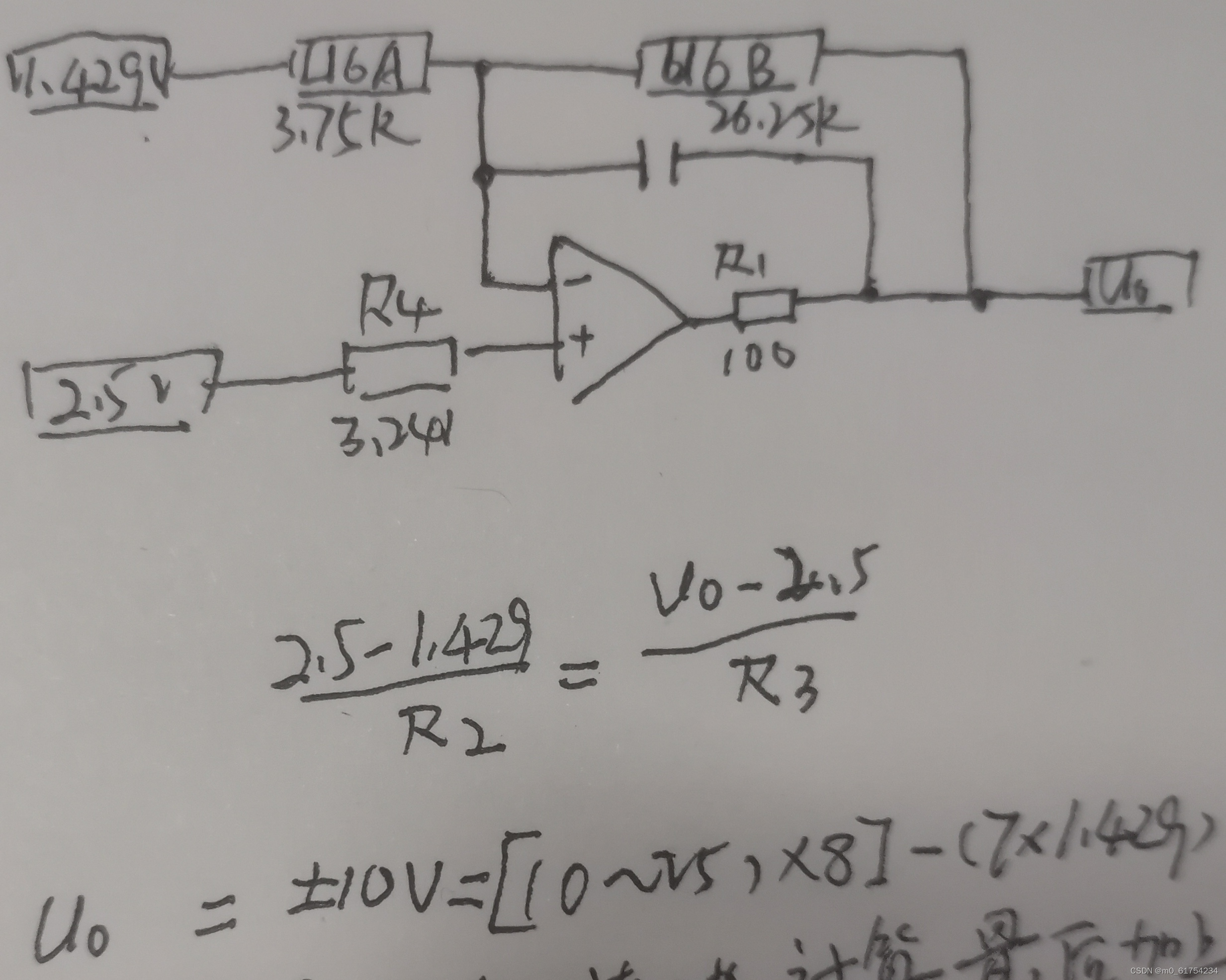

使用方式：将一边接地，只考虑另一边增益，最后相加

Uo=2.5x8-7x.429

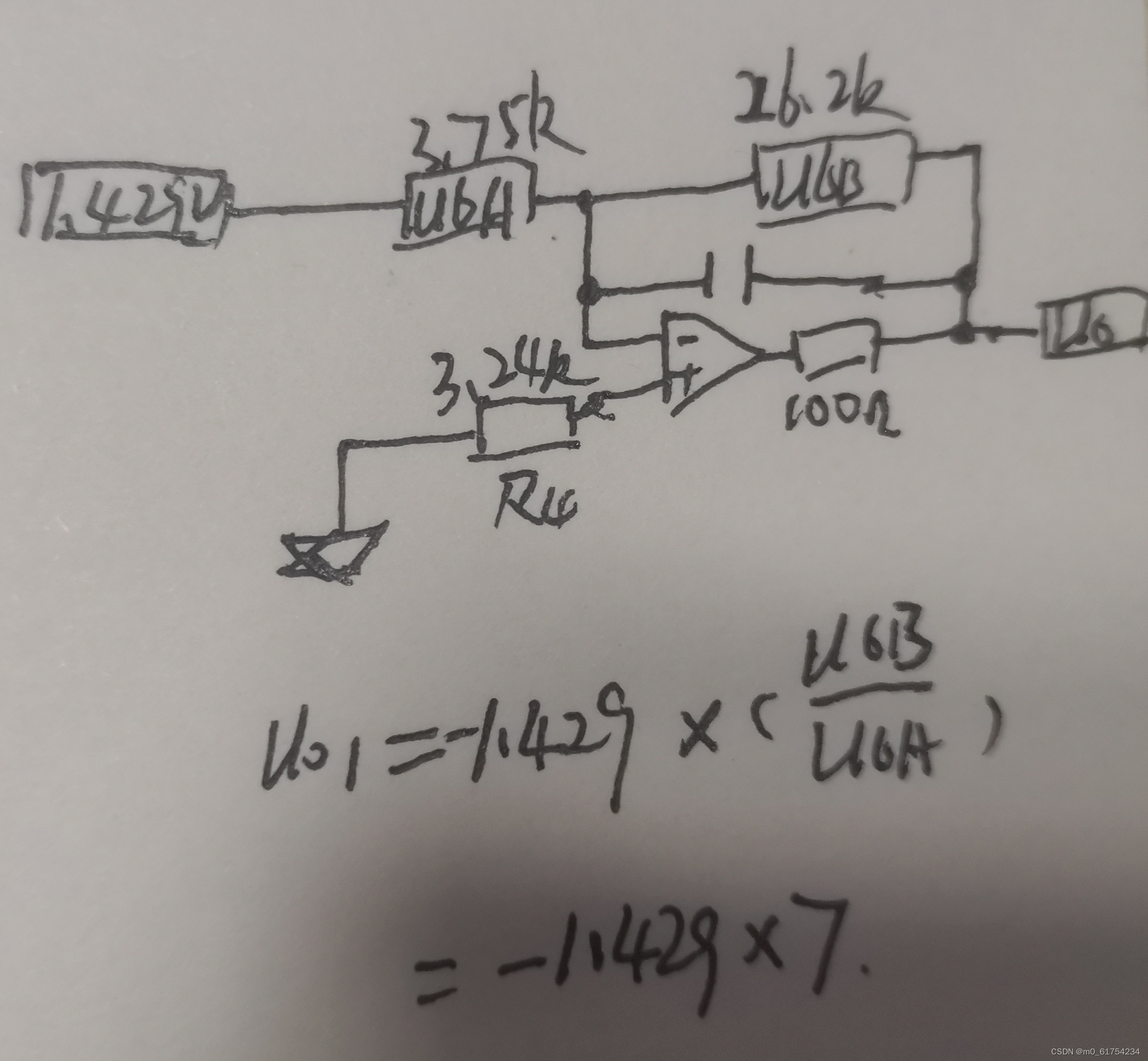

首先：

相当于一个反相放大器，增益为：A=-U6B/U6A

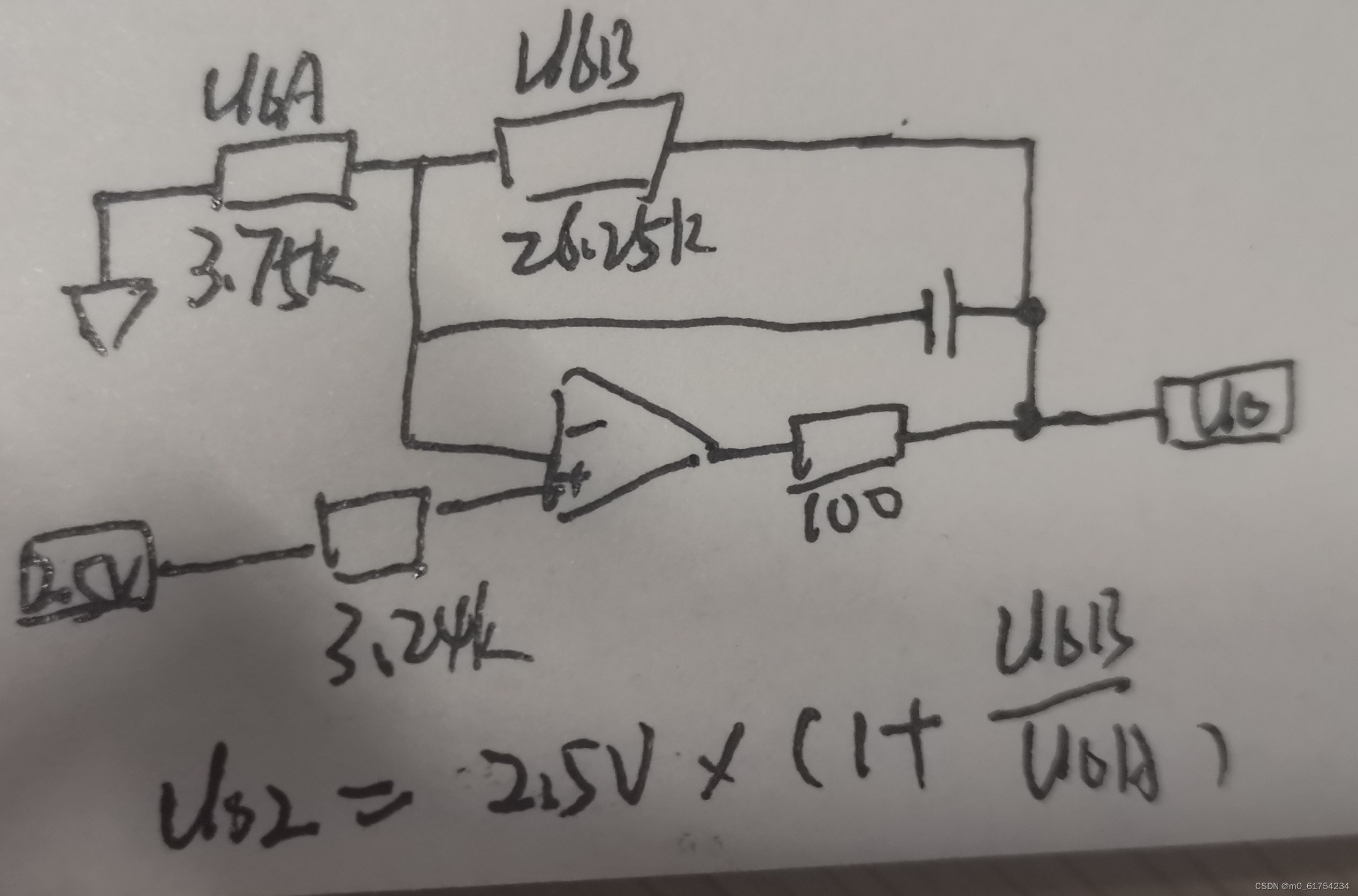

其次：

相当于一个同相放大器，增益为：A=1+U6B/U6B

最后，相加得到这个电路的增益
