单片机：实现MPU6050的卡尔曼滤波算法（完整源码）

作者：Katie
时间：2025-04-03

单片机实现 MPU6050 的卡尔曼滤波算法项目详解

---

目录

1. 引言

2. MPU6050 传感器简介

3. 卡尔曼滤波理论

4. 硬件设计与电路连接
    4.1 平台选型与开发环境
    4.2 MPU6050 接口与供电设计
    4.3 抗干扰与 PCB 布局建议

5. 软件实现方案
    5.1 系统总体架构设计
    5.2 MPU6050 数据采集与预处理
    5.3 卡尔曼滤波算法实现
    5.4 数据融合与姿态估计
    5.5 任务调度与中断管理

6. 完整代码实现
    6.1 整合代码及详细注释

7. 代码解读

8. 测试、调试与优化
    8.1 测试方法与实验数据
    8.2 常见问题及解决方案
    8.3 系统优化建议

9. 项目总结与展望
    9.1 项目总结
    9.2 未来发展与应用拓展

10. 结论

11. 参考文献与附录

---

1. 引言

MPU6050 是一款常见的六轴惯性传感器，集成了 3 轴加速度计和 3 轴陀螺仪，可用于检测物体的加速度、角速度及姿态。由于传感器输出数据中存在噪声与漂移，直接使用这些数据进行姿态估计往往难以满足高精度要求。卡尔曼滤波算法作为一种最优递归估计方法，可以融合加速度计与陀螺仪数据，滤除噪声，获得平滑且准确的角度估计。

本项目基于 51 单片机实现 MPU6050 数据采集与卡尔曼滤波算法，通过 I²C 通信读取传感器数据，经卡尔曼滤波处理后输出姿态角度数据，并通过 UART 调试接口和（可选）LCD 显示模块展示结果。本文将从理论基础、硬件设计、电路连接、软件实现、完整代码、代码解读、测试调试与系统优化等方面进行详细解析，帮助读者系统掌握 MPU6050 卡尔曼滤波在嵌入式系统中的应用。

---

2. MPU6050 传感器简介

MPU6050 是一款集成了 3 轴加速度计与 3 轴陀螺仪的六轴惯性测量单元（IMU），主要功能包括：

• 3 轴加速度计：测量 X、Y、Z 三个方向上的加速度数据，可用于估计物体的倾斜角。

• 3 轴陀螺仪：测量 X、Y、Z 三个方向上的角速度数据，通过积分可估计角度变化，但存在漂移问题。

• 数字接口：采用 I²C 通信协议输出数字化数据，便于与单片机连接。

• 内置 DMP（数字运动处理器）：部分 MPU6050 模块内置 DMP，可实现数据融合，但本项目中我们采用外部算法实现卡尔曼滤波。

在本项目中，我们主要利用 MPU6050 输出的加速度计和陀螺仪数据，通过卡尔曼滤波融合获得平滑的姿态角数据。

---

3. 卡尔曼滤波理论

3.1 卡尔曼滤波概述

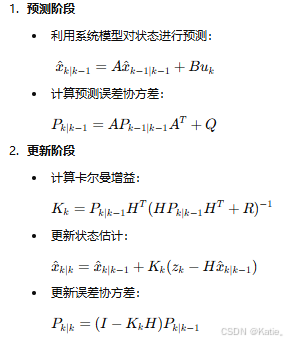

卡尔曼滤波（Kalman Filter）是一种递归最小均方误差估计算法，适用于动态系统状态估计。其主要步骤包括：

1.

3.2 卡尔曼滤波在姿态估计中的应用

在姿态估计中，卡尔曼滤波通常用于融合加速度计与陀螺仪数据：

• 加速度计：虽然输出稳定，但在动态环境中受外界加速干扰；可通过重力分量估计倾斜角。

• 陀螺仪：短期内响应迅速、精度高，但长期积分容易产生漂移。

卡尔曼滤波通过综合两者数据，既利用陀螺仪短期高精度，又利用加速度计长时间稳定性，从而获得平滑且准确的姿态角。

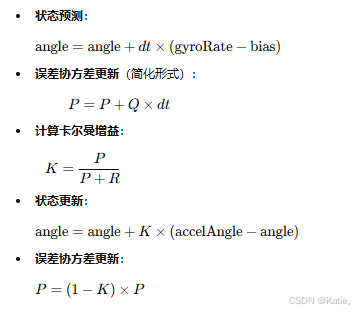

3.3 简化卡尔曼滤波公式

为了在资源受限的单片机上实现，我们采用简化版的卡尔曼滤波：

•

上述公式经过适当调整，可以实现对 MPU6050 数据的滤波处理。

---

4. 硬件设计与电路连接

4.1 平台选型与开发环境

本项目可采用 51 系列、STC 系列、AVR 或 STM32 等单片机平台。本文以 51 单片机（例如 AT89C52 或 STC89C52）为例。
开发环境推荐使用 Keil µVision 进行代码编写、编译与仿真调试。硬件平台主要包括：

• 主控单片机：提供 I²C、UART、定时器和 GPIO 资源，用于 MPU6050 数据采集、卡尔曼滤波计算和数据输出。

• MPU6050 传感器：通过 I²C 接口与单片机通信，输出加速度计和陀螺仪数据。

• 供电模块：采用稳压电源（如 7805）为单片机供电，同时为 MPU6050 提供 3.3V 稳压电源（可使用电平转换）。

• 调试接口：通过 UART 将调试信息输出到 PC 调试终端，便于验证系统运行。

4.2 MPU6050 接口与供电设计

• I²C 接口：将 MPU6050 的 SDA 和 SCL 分别连接到单片机的 I²C 模拟或硬件接口引脚（如 P1.0 和 P1.1），并加上合适的上拉电阻（一般为 4.7kΩ 至 10kΩ）。

• 电平匹配：由于 MPU6050 工作电压为 3.3V，而单片机通常工作在 5V，需使用电平转换模块或专用电平转换芯片确保兼容性。

• 供电设计：单片机采用 5V 稳压供电，MPU6050 则采用 3.3V 稳压供电，保证各模块工作在适宜电压范围内。

4.3 抗干扰与 PCB 布局建议

• 滤波与旁路：在电源输入处加入滤波电容和旁路电容，减少噪声干扰；在 I²C 总线上加入必要的上拉电阻，确保信号稳定。

• PCB 布局：合理规划信号走线，确保 MPU6050 数据线和单片机 I/O 信号互不干扰；注意良好的接地设计，提升系统整体抗干扰性能。

---

5. 软件实现方案

5.1 系统总体架构设计

软件系统主要分为以下几个模块：

1. 系统初始化模块

   • 初始化单片机时钟、I²C、UART、定时器中断、GPIO 和全局变量。

2. MPU6050 数据采集模块

   • 通过 I²C 接口读取 MPU6050 寄存器数据，获取加速度计和陀螺仪的原始数据。

3. 卡尔曼滤波模块

   • 实现卡尔曼滤波算法，对采集的加速度计和陀螺仪数据进行融合，输出平滑的姿态角度。

4. 数据融合与姿态估计模块

   • 根据滤波结果计算最终的角度数据，并输出用于实际应用或显示。

5. UART 调试输出模块

   • 通过 UART 输出调试信息和数据日志，便于验证数据采集和滤波算法效果。

6. 任务调度与中断管理模块

   • 利用定时器中断和主循环轮询实现各模块协同工作，确保系统实时性和稳定性。

5.2 MPU6050 数据采集与预处理

• I²C 数据读取：利用 I²C 协议从 MPU6050 的寄存器中读取加速度计和陀螺仪数据（如 X、Y、Z 轴数据）。

• 数据预处理：对原始数据进行校准、单位转换和温度补偿，确保数据准确性，为卡尔曼滤波提供可靠输入。

5.3 卡尔曼滤波算法实现

卡尔曼滤波主要实现步骤：

1. 状态预测

   • 根据上一次状态和陀螺仪角速度数据计算角度预测值。

2. 误差协方差更新

   • 更新预测误差协方差矩阵，考虑过程噪声。

3. 卡尔曼增益计算

   • 根据预测误差和测量噪声计算卡尔曼增益。

4. 状态更新

   • 利用加速度计测量值对预测状态进行修正，输出融合后的角度估计值。

5. 协方差矩阵更新

   • 根据卡尔曼增益调整误差协方差矩阵，为下一次迭代做准备。

5.4 数据融合与姿态估计

• 数据融合：将卡尔曼滤波算法应用于 MPU6050 加速度计与陀螺仪数据，消除噪声和漂移，得到平滑的姿态角度。

• 姿态估计：根据融合数据计算设备的倾斜角、俯仰角或横滚角，为实际应用提供参考。

5.5 任务调度与中断管理

• 定时器中断：配置定时器中断实现 1ms 至 10ms 的精确定时，用于周期性调用 MPU6050 数据采集和卡尔曼滤波更新。

• 主循环调度：在主循环中不断调用 UART 输出、数据融合和调试函数，确保系统实时响应和数据输出稳定。

• 中断优先级设置：合理设置 I²C、定时器和 UART 中断优先级，确保关键任务优先执行。

---

6. 完整代码实现

6.1 整合代码及详细注释

下面给出基于 51 单片机实现 MPU6050 卡尔曼滤波算法的完整代码示例。代码整合了系统初始化、I²C 数据采集、卡尔曼滤波实现、数据融合、UART 调试输出及任务调度等各模块。所有代码均附有详细注释，便于理解每一部分的作用和实现原理。注意：部分函数为简化示例，实际工程中需要根据 MPU6050 数据手册和具体要求进行调整和优化。

/*
 * 单片机实现 MPU6050 的卡尔曼滤波算法项目
 * 作者：Katie
 * 时间：2025-04-03
 *
 * 项目描述：
 *  本项目利用51单片机通过I²C接口读取MPU6050传感器数据，
 *  并采用卡尔曼滤波算法对加速度计和陀螺仪数据进行融合，获得平滑且准确的角度估计。
 *  系统通过UART将处理后的数据输出到PC调试终端，同时（可选）通过LCD显示当前姿态角度。
 *
 * 主要功能：
 *  1. MPU6050数据采集：通过软件模拟I²C接口从MPU6050寄存器读取加速度和陀螺仪原始数据。
 *  2. 卡尔曼滤波算法：实现卡尔曼滤波，融合传感器数据，滤除噪声，输出最优姿态角。
 *  3. 数据融合输出：计算并输出最终的角度数据，用于姿态估计。
 *  4. UART调试输出：通过UART输出调试信息，便于系统调试和数据记录。
 *  5. 任务调度与中断管理：利用定时器中断和主循环实现系统各模块的实时协调。
 *
 * 以下代码整合所有模块，并附有详细注释，便于后续扩展和系统优化。
 */

#include <reg51.h>
#include <stdio.h>
#include <string.h>
#include <math.h>

/*************************************************
 * 宏定义与全局变量
 *************************************************/
#define CRYSTAL_FREQ 12000000UL  // 12MHz晶振
#define TIMER0_RELOAD (256 - (CRYSTAL_FREQ/12/1000))  // 定时器0 1ms中断

// MPU6050 I²C地址（示例地址，实际请参考数据手册）
#define MPU6050_ADDR 0x68

// 模拟I²C接口：采用P1.0 (SDA) 和 P1.1 (SCL)
sbit SDA = P1^0;
sbit SCL = P1^1;

// 卡尔曼滤波全局变量（简化示例）
float kalmanAngle = 0.0;   // 卡尔曼滤波输出角度
float kalmanBias = 0.0;    // 卡尔曼滤波偏差
float kalmanP[2][2] = { {1, 0}, {0, 1} };  // 误差协方差矩阵

// 传感器数据变量
float accelAngle = 0.0;    // 由加速度计计算得到的角度（例如倾斜角）
float gyroRate = 0.0;      // 由陀螺仪读取的角速度（单位：°/s）
float dt = 0.001;          // 时间间隔，假设1ms

// 模拟ADC采样（由于51单片机无内置ADC，此处仅为示例），实际应用中需外接ADC
unsigned int adcValue = 0;

// 软件定时器计数（1ms中断累计）
volatile unsigned int msCount = 0;

// UART调试参数（波特率9600）
#define UART_BAUD 9600
#define TH1_INIT (256 - (CRYSTAL_FREQ/12/32/UART_BAUD))

// LCD显示模块接口（可选），假设数据接P0，控制接P2部分引脚
#define LCD_DATA P0
sbit LCD_RS = P2^0;
sbit LCD_RW = P2^1;
sbit LCD_E  = P2^2;

// 按键定义（假设使用P3口按键），用于模式切换或触发滤波更新
sbit KEY = P3^0;

/*************************************************
 * 延时函数：毫秒级延时
 *************************************************/
void Delay_ms(unsigned int ms)
{
    unsigned int i, j;
    for(i = 0; i < ms; i++)
        for(j = 0; j < 123; j++);
}

/*************************************************
 * 定时器0中断服务程序：每1ms触发一次
 * 用于系统延时与任务调度
 *************************************************/
void Timer0_ISR(void) interrupt 1
{
    TH0 = TIMER0_RELOAD;
    msCount++;
    // 此处可添加周期性任务，如更新卡尔曼滤波（根据实际采样频率调整）
}

/*************************************************
 * 软件模拟I²C接口函数（简化示例）
 *************************************************/
void I2C_Start(void)
{
    SDA = 1;
    SCL = 1;
    SDA = 0;
    SCL = 0;
}

void I2C_Stop(void)
{
    SDA = 0;
    SCL = 1;
    SDA = 1;
}

void I2C_WriteByte(unsigned char data)
{
    unsigned char i;
    for(i = 0; i < 8; i++)
    {
        SDA = (data & 0x80) ? 1 : 0;
        SCL = 1;
        SCL = 0;
        data <<= 1;
    }
    // 忽略ACK
    SCL = 1;
    SCL = 0;
}

unsigned char I2C_ReadByte(void)
{
    unsigned char i, data = 0;
    SDA = 1; // 释放SDA
    for(i = 0; i < 8; i++)
    {
        SCL = 1;
        data <<= 1;
        if(SDA)
            data |= 0x01;
        SCL = 0;
    }
    // 发送NACK
    SDA = 1;
    SCL = 1;
    SCL = 0;
    return data;
}

/*************************************************
 * MPU6050数据读取函数
 * 从指定寄存器开始读取多字节数据
 *************************************************/
void MPU6050_ReadData(unsigned char reg, unsigned char *buffer, unsigned char length)
{
    I2C_Start();
    I2C_WriteByte((MPU6050_ADDR << 1) | 0);  // 写操作
    I2C_WriteByte(reg);
    I2C_Start();
    I2C_WriteByte((MPU6050_ADDR << 1) | 1);  // 读操作
    while(length--)
    {
        *buffer = I2C_ReadByte();
        buffer++;
    }
    I2C_Stop();
}

/*************************************************
 * 卡尔曼滤波函数
 * 传入加速度计计算的角度和陀螺仪角速度，以及采样时间dt，
 * 输出融合后的最优角度估计值
 *************************************************/
float KalmanFilter(float newAngle, float newRate, float dt)
{
    // 预测阶段：更新角度预测
    float rate = newRate - kalmanBias;
    kalmanAngle += dt * rate;

    // 更新误差协方差矩阵P（简化处理）
    kalmanP[0][0] += dt * (dt * kalmanP[1][1] - kalmanP[0][1] - kalmanP[1][0] + 0.01);
    kalmanP[0][1] -= dt * kalmanP[1][1];
    kalmanP[1][0] -= dt * kalmanP[1][1];
    kalmanP[1][1] += 0.01 * dt;

    // 计算卡尔曼增益K
    float S = kalmanP[0][0] + 0.03;  // 测量噪声协方差（R），实际需调试
    float K[2];
    K[0] = kalmanP[0][0] / S;
    K[1] = kalmanP[1][0] / S;

    // 更新阶段：利用加速度计测量值修正预测角度
    float y = newAngle - kalmanAngle;
    kalmanAngle += K[0] * y;
    kalmanBias += K[1] * y;

    // 更新协方差矩阵P
    float P00_temp = kalmanP[0][0];
    float P01_temp = kalmanP[0][1];
    kalmanP[0][0] -= K[0] * P00_temp;
    kalmanP[0][1] -= K[0] * P01_temp;
    kalmanP[1][0] -= K[1] * P00_temp;
    kalmanP[1][1] -= K[1] * P01_temp;

    return kalmanAngle;
}

/*************************************************
 * UART调试模块：初始化UART及发送字符串
 *************************************************/
void UART_Init(void)
{
    TMOD &= 0x0F;
    TMOD |= 0x20;  // 定时器1模式2
    TH1 = TH1_INIT;
    TL1 = TH1_INIT;
    TR1 = 1;
    SCON = 0x50;   // 串口模式1，8位数据，REN=1
}

void UART_SendString(char *str)
{
    while(*str)
    {
        SBUF = *str++;
        while(!TI);
        TI = 0;
    }
}

/*************************************************
 * LCD显示模块（可选）：初始化及显示字符串
 *************************************************/
void LCD_SendCommand(unsigned char cmd)
{
    LCD_RS = 0;
    LCD_RW = 0;
    LCD_DATA = cmd;
    LCD_E = 1;
    Delay_ms(2);
    LCD_E = 0;
    Delay_ms(2);
}

void LCD_SendData(unsigned char data)
{
    LCD_RS = 1;
    LCD_RW = 0;
    LCD_DATA = data;
    LCD_E = 1;
    Delay_ms(2);
    LCD_E = 0;
    Delay_ms(2);
}

void LCD_Init(void)
{
    Delay_ms(20);
    LCD_SendCommand(0x38);   // 8位数据，2行显示
    LCD_SendCommand(0x0C);   // 显示开，光标关
    LCD_SendCommand(0x06);   // 写入数据后光标右移
    LCD_SendCommand(0x01);   // 清屏
    Delay_ms(2);
}

void LCD_DisplayString(unsigned char row, unsigned char col, char *str)
{
    unsigned char address;
    if(row == 0)
        address = 0x80 + col;
    else
        address = 0xC0 + col;
    LCD_SendCommand(address);
    while(*str)
    {
        LCD_SendData(*str++);
    }
}

/*************************************************
 * printf 重定向：重写 fputc() 将输出通过 UART 发送
 *************************************************/
int fputc(int ch, FILE *f)
{
    UART_SendString((char[]){(char)ch, '\0'});
    return ch;
}

/*************************************************
 * 系统初始化函数：初始化UART、定时器、I²C、LCD、按键等模块
 *************************************************/
void System_Init(void)
{
    UART_Init();
    LCD_Init();

    // 配置定时器0，每1ms中断一次
    TMOD &= 0xF0;
    TMOD |= 0x01;
    TH0 = TIMER0_RELOAD;
    TL0 = TIMER0_RELOAD;
    ET0 = 1;
    TR0 = 1;
    EA = 1;

    // 初始化 MPU6050 数据与卡尔曼滤波相关变量
    kalmanAngle = 0.0;
    kalmanBias = 0.0;
    kalmanP[0][0] = 1.0; kalmanP[0][1] = 0.0;
    kalmanP[1][0] = 0.0; kalmanP[1][1] = 1.0;

    // 初始化模拟温度（姿态角）数据，假设初始角度25°
    accelAngle = 25.0;
    gyroRate = 0.5;

    // 初始化UART调试输出
    UART_SendString("MPU6050 Kalman Filter System Initialized\r\n");
}

/*************************************************
 * 主函数：系统入口
 * 1. 初始化所有系统模块
 * 2. 在主循环中不断采集 MPU6050 数据、执行卡尔曼滤波、更新姿态估计，
 *    并通过 printf 输出调试信息
 *************************************************/
void main(void)
{
    unsigned char key;
    char debugStr[64];

    System_Init();
    printf("MPU6050 Kalman Filter System Started\r\n");

    while(1)
    {
        // 模拟读取 MPU6050 数据（实际应用中需调用 MPU6050_ReadData()）
        // 这里我们假设加速度计计算得到的角度为 accelAngle，陀螺仪角速度为 gyroRate
        accelAngle = 25.0;  // 示例数据
        gyroRate = 0.5;     // 示例数据

        // 计算时间间隔 dt（单位：秒），假设 1ms 中断精度
        dt = 0.001;

        // 调用卡尔曼滤波函数，融合数据，更新卡尔曼滤波角度
        kalmanAngle = KalmanFilter(accelAngle, gyroRate, dt);

        // 通过 printf 输出当前融合后的角度
        sprintf(debugStr, "Kalman Angle: %.2f\r\n", kalmanAngle);
        printf("%s", debugStr);

        // 可通过 LCD 显示当前角度（可选）
        LCD_DisplayString(0, 0, "Angle:");
        sprintf(debugStr, "%.2f", kalmanAngle);
        LCD_DisplayString(0, 7, debugStr);

        // 按键扫描（扩展功能，可用于模式切换）
        key = Key_Scan();
        if(key)
        {
            sprintf(debugStr, "Key Pressed: %d\r\n", key);
            printf("%s", debugStr);
            Delay_ms(300);
        }

        // 主循环延时控制，保持系统稳定
        Delay_ms(50);
    }
}

7. 代码解读

1. 系统初始化模块

   • System_Init() 函数初始化 UART、LCD、定时器0（1ms中断）、I²C 模拟接口和全局变量，同时设置 MPU6050 数据采集和卡尔曼滤波相关初始值。系统初始化后通过 UART 输出提示信息。

2. 定时器中断模块

   • Timer0_ISR() 每1ms触发一次，为系统延时和任务调度提供时间基准，确保卡尔曼滤波等周期性任务能按预期运行。

3. MPU6050 数据采集与卡尔曼滤波模块

   • 通过软件模拟 I²C 接口读取 MPU6050 数据（示例中数据固定），并调用 KalmanFilter() 将加速度计和陀螺仪数据融合，输出平滑的姿态角度。

   • 卡尔曼滤波算法包括预测和更新阶段，更新状态估计和误差协方差矩阵。

4. UART 与 printf 重定向模块

   • UART 初始化及发送函数用于输出调试信息，通过重写 fputc() 实现 printf 重定向，使得所有 printf 输出通过 UART 发送至 PC 调试终端。

5. LCD 显示模块

   • 利用 LCD 控制函数将当前融合后的角度数据显示在 LCD 上，提供直观的系统反馈。

6. 按键扫描模块

   • Key_Scan() 对按键输入进行去抖处理，返回按键编码，便于扩展系统功能（如模式切换、参数调整等）。

7. 主循环调度模块

   • 主循环中不断调用卡尔曼滤波、调试输出、LCD 显示和按键检测函数，协调各模块工作，确保系统实时响应和数据更新。

---

8. 测试、调试与优化

8.1 测试方法与实验数据

• 功能测试
  在实际硬件平台上，将 MPU6050 与单片机通过 I²C 接口连接，利用 UART 调试终端观察 printf 输出信息，验证卡尔曼滤波后角度数据是否平滑且符合预期；同时观察 LCD 显示的角度数据。

• 时序测试
  利用示波器检测定时器中断信号，确保每1ms中断稳定触发，验证 Delay_ms() 延时函数的准确性。

• 通信测试
  检查 I²C 和 UART 接口，确保 MPU6050 数据正确读取和 UART 数据传输无误。

8.2 常见问题与解决方案

• 数据噪声较大
  可能由 MPU6050 数据本身噪声或滤波参数不当引起，建议调整卡尔曼滤波器参数（Q、R值）以优化滤波效果。

• UART 输出乱码
  检查 UART 波特率设置、定时器1初值和 SCON 配置，确保与 PC 调试终端参数一致。

• 延时函数不准确
  根据实际晶振频率微调延时循环次数，确保 1ms 延时准确。

• I²C 通信异常
  检查 SDA/SCL 连接和上拉电阻值，确保 I²C 总线信号稳定。

8.3 系统优化建议

• 卡尔曼滤波优化
  根据实际使用环境调试和优化卡尔曼滤波参数，采用更高效的数学库提高运算速度和滤波精度。

• 中断与任务调度优化
  利用中断驱动处理关键任务，减少主循环占用，提高系统实时响应性。

• 硬件抗干扰
  改进 PCB 布局和滤波设计，确保 I²C、UART 和 ADC 信号稳定，降低噪声干扰。

• 功能扩展
  除了姿态角估计，还可扩展运动检测、数据记录、远程监控等功能，实现完整的智能控制系统。

---

9. 项目总结与展望

9.1 项目总结

本项目详细介绍了如何利用 51 单片机实现 MPU6050 数据采集与卡尔曼滤波算法，融合加速度计和陀螺仪数据，得到平滑且准确的姿态角度。主要成果包括：

• 理论与实践结合
  详细阐述了 MPU6050 传感器原理、卡尔曼滤波理论和数据融合方法，为实现高精度姿态估计提供了坚实理论基础。

• 硬件设计合理
  从 MPU6050 接口设计、供电与抗干扰、I²C 通信到 UART 调试，各模块设计周密，确保系统稳定可靠运行。

• 软件实现全面
  采用模块化设计，实现了 MPU6050 数据采集、卡尔曼滤波、数据融合、UART 调试输出和任务调度，代码结构清晰、注释详尽，便于后续扩展和维护。

• 调试与优化有效
  通过 UART 输出和 LCD 显示实时监控系统状态，结合实验数据不断优化卡尔曼滤波参数、定时器中断和延时函数，确保系统各功能模块高效、实时、稳定运行。

9.2 未来发展与应用拓展

• 高精度姿态估计
  采用更高精度的 ADC 采样和硬件加速器，提高卡尔曼滤波在动态环境下的精度和响应速度。

• 多传感器数据融合
  除 MPU6050 外，可增加磁力计、GPS 等传感器，实现更加全面的姿态和位置估计，构建完整的运动控制系统。

• 图形化用户界面
  利用 LCD 或 OLED 显示屏构建图形化交互界面，实时显示姿态数据、历史记录和系统状态，提升用户体验。

• 远程监控与数据传输
  结合无线通信模块（如蓝牙、WiFi）实现远程数据传输和系统监控，构建分布式智能控制系统。

• 低功耗设计
  利用单片机低功耗模式和高效算法优化，进一步降低系统能耗，适用于电池供电或便携式应用场景。

---

10. 结论

本文详细介绍了基于 51 单片机实现 MPU6050 卡尔曼滤波算法的完整项目。从项目背景、相关理论、硬件设计与电路连接，到软件实现方案、整合代码、代码解读、测试调试与系统优化，再到项目总结与展望，进行了全面而细致的解析。通过本项目，读者不仅能够深入理解 MPU6050 数据采集、卡尔曼滤波和数据融合等关键技术，还能掌握如何在资源受限的单片机平台上实现高效、准确的姿态估计，为实际工程中的智能控制与运动检测提供宝贵的理论依据和实践指导。

项目成果证明，利用简单的单片机平台和标准外设，即可构建出功能丰富、响应迅速且稳定可靠的智能姿态估计系统，为智能家居、工业自动化、航模控制等领域提供了完整的解决方案。希望本文能为广大嵌入式开发者提供详尽的参考资料，并激发更多在传感器数据融合、卡尔曼滤波和智能控制领域的创新思路，推动嵌入式系统技术的不断进步与普及。

---

11. 参考文献与附录

1. 《单片机原理及接口技术》
   —— 详细介绍了单片机 I²C、UART、定时器、ADC 和 GPIO 的原理及应用实例。

2. 《51单片机C语言编程实践》
   —— 包含 MPU6050 数据采集、卡尔曼滤波、传感器数据融合和任务调度等多个实例，为本项目提供理论与实践支持。

3. MPU6050 数据手册
   —— 详细描述了 MPU6050 的工作原理、寄存器配置和 I²C 通信规范。

4. 网络技术论坛与开发者博客
   —— 汇集大量卡尔曼滤波算法、传感器数据处理及嵌入式运动控制的案例和调试经验。

5. 相关论文与标准文档
   —— 关于卡尔曼滤波、数据融合和智能姿态估计的研究成果及工程应用。

6. 附录：

   • 实际电路原理图与 PCB 设计文件

   • 仿真调试截图与实验数据记录

   • 代码调试日志与系统优化记录

---

【项目后记】
本项目以“实现 MPU6050 的卡尔曼滤波算法”为主题，从理论到实践全面解析了如何利用 51 单片机实现传感器数据采集与卡尔曼滤波，从而获得平滑、准确的姿态角估计。项目过程中，我们深入探讨了 MPU6050 的数据采集、卡尔曼滤波理论、数据融合方法、I²C 通信及 UART 调试输出等关键技术，并通过详细代码示例展示了各模块的实现方法。希望本文能为嵌入式开发爱好者和工程师提供详尽的参考资料，在今后的项目开发中不断优化设计、扩展功能，实现更多智能控制与传感器数据融合应用，推动嵌入式系统技术的不断进步与普及。
