USB2.0延长器控制芯片

一、概述

CH317 是 USB2.0 延长器控制芯片，突破USB 传输距离不超过5米限制，通过低成本的网线 实现USB信号百米以上延长，使用光纤线，延长距离可达公里级，支持USB高速，全速，低速， 支持设备热插拔，无需安装驱动程序，兼容所有操作系统，支持HUB扩展，支持交换机穿透，可 广泛应用于电脑周边产品，工业控制，医疗设备，安防监控等领域。

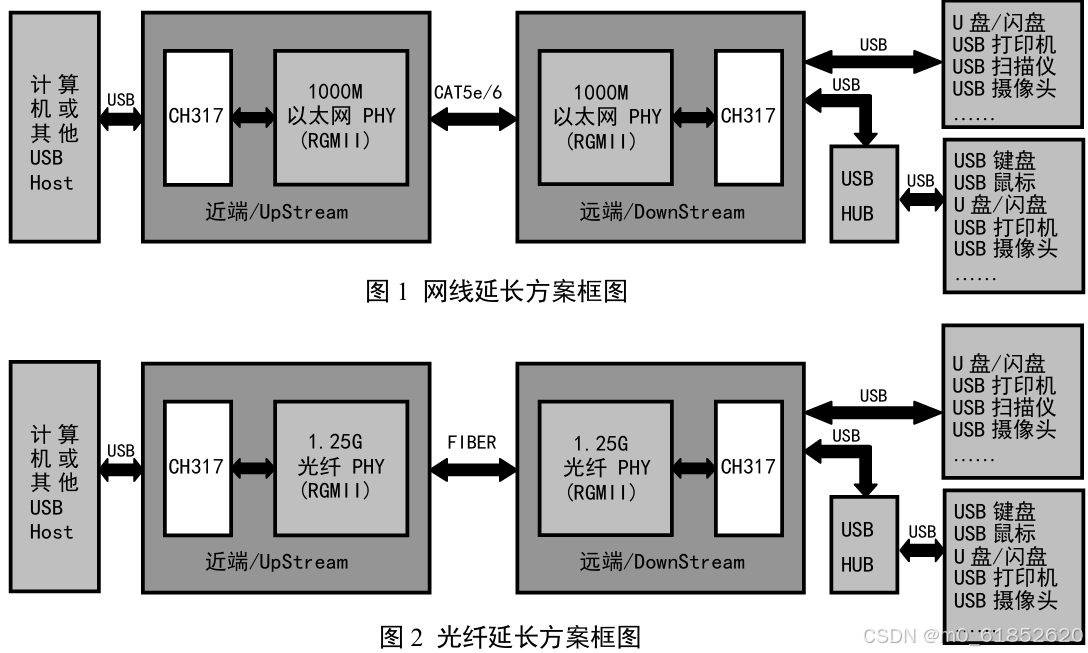

该方案为双芯片方案，由CH317加第三方的千兆以太网PHY或者光纤接口PHY及外围辅助元 器件构成。根据传输介质不同，可分为网线延长和光纤延长两种，应用框图如下：

二、特点

1.支持USB2.0高速，外加HUB芯片可支持低全速设备。

2.支持USB 控制传输、批量传输、中断传输、同步/等时传输。

3.支持USB-HUB 扩展，支持USB 打印机、扫描仪、摄像头、U 盘、键盘、鼠标等各类USB外设。

4.自动识别USB 高速(High-Speed)、全速(Full-Speed )或者低速(Low-Speed)设备。

5.无需额外安装软件，兼容所有操作系统。

6.支持热插拔USB设备，即插即用。

7.支持标准RGMII接口千兆PHY，传输距离与线材有关，支持网线延长，一般超5类网线约100米，     6 类网线170米，支持光纤延长6千米，其中USB非实时传输可达10千米以上。

8.配合千兆PHY芯片，可实现USB2.0高速信号的变压器隔离或者光隔离。

9.支持交换机穿透,可通过交换机增加网线延长距离，或者与其他支持网络传输信号整合延长。

10.支持2组I/O同步延长控制，可实现远程开关机及重启功能等。

11.提供12M时钟输出，可用于HUB芯片的时钟输入。

12.同一芯片可自动识别进入主机模式还是设备模式，无需配置。

13.3.3V 单电源外部输入，支持2.5V RGMII接口电压。

14.支持USB2.0高速，外加HUB芯片可支持低全速设备。

三、应用及设计

1.应用场景

a.电脑周边设备

b.KVM延长器

c.会议系统

d.工业控制

e.医疗设备

f.安防监控

2.参考设计

以网线延长方案为例：上位机

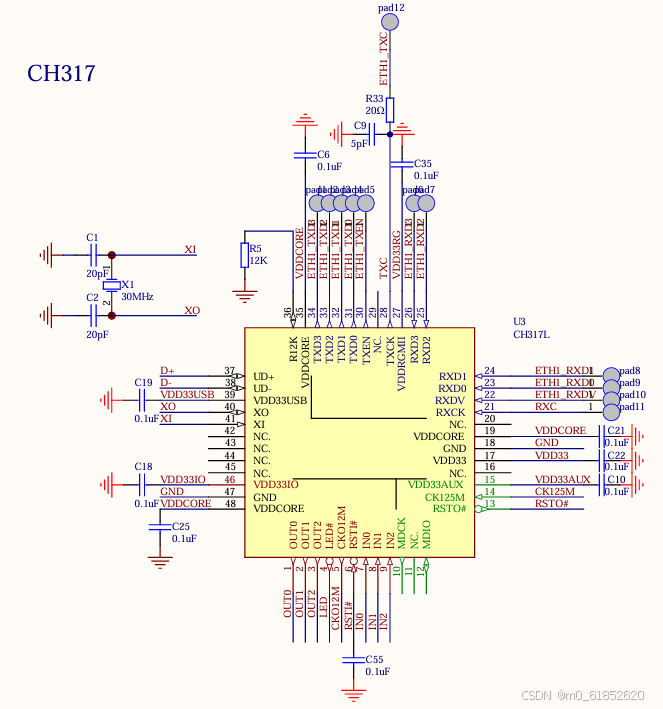

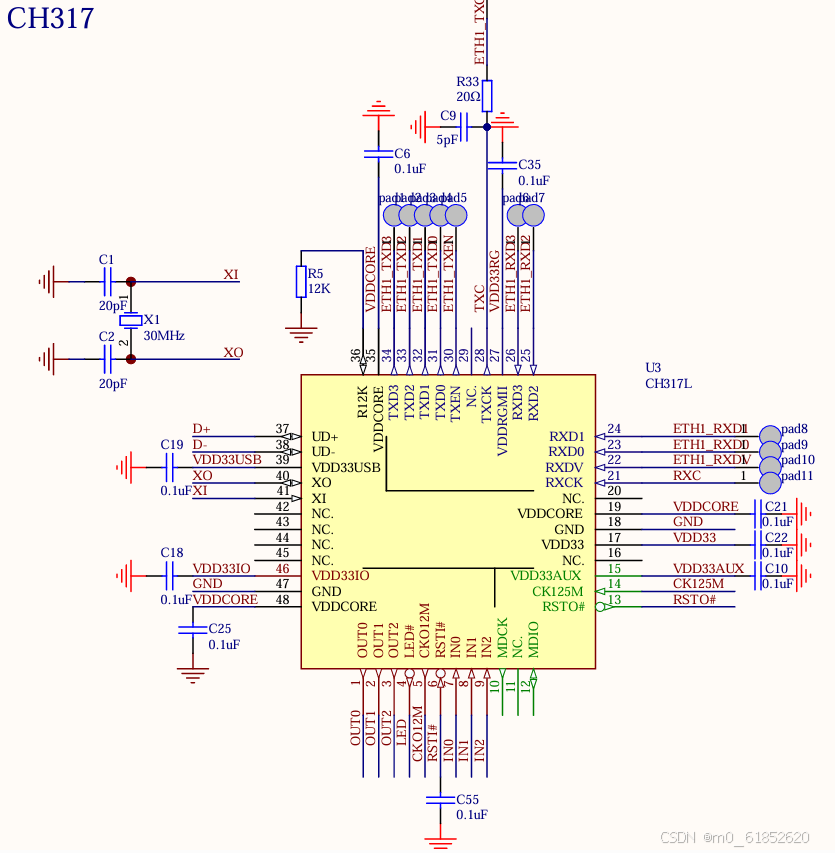

（1）317部分

需要注意的是28引脚的RC滤波，这是如果不按设计去做可能会导致上下位机通讯异常。

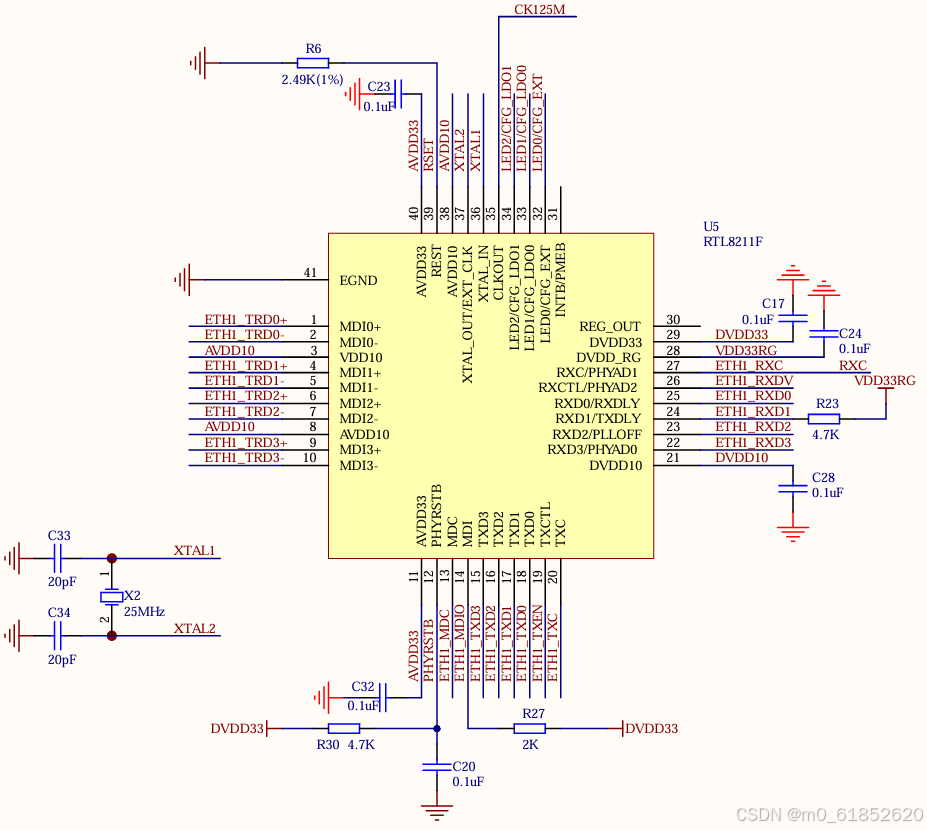

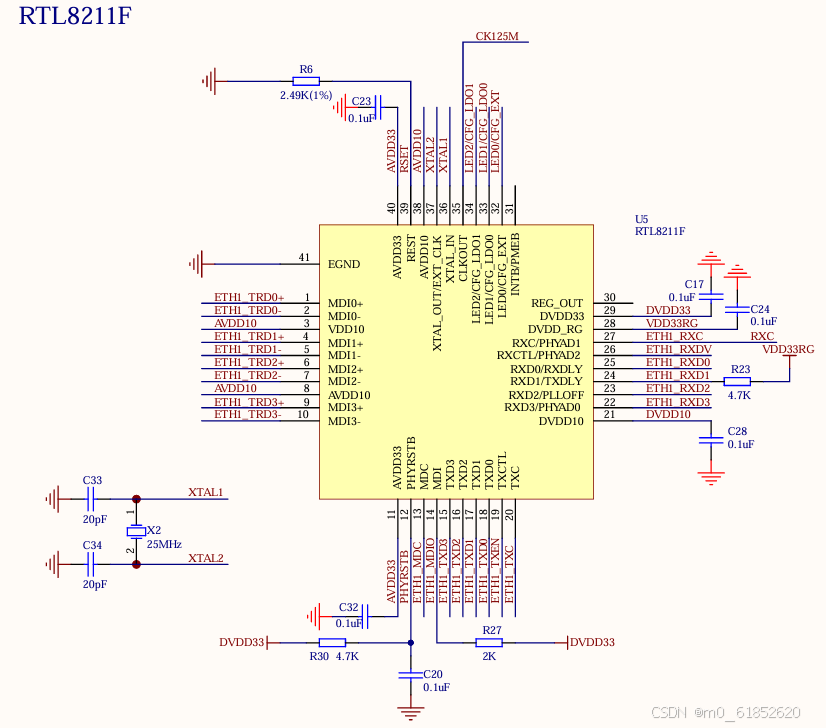

（2）PHY部分

这里需要注意的是芯片的供电需要注意，几个3.3V和1V的供电，如果不给芯片则无法正常工作。

下位机：

（1）317部分

注意点和上位机部分一样，同样是28引脚的RC滤波部分。

（2）PHY芯片部分

 这里需要注意的有几个引脚需要和PHY配置芯片9317E相连接，其中的MDC和MDI引脚。

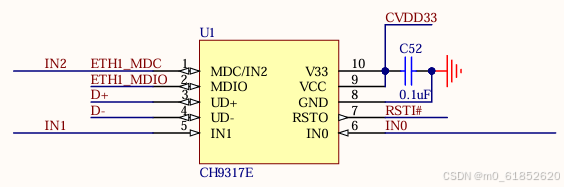

（3）PHY配置芯片9317E

 该芯片的作用是完成PHY芯片的配置和USB总线复位检测。

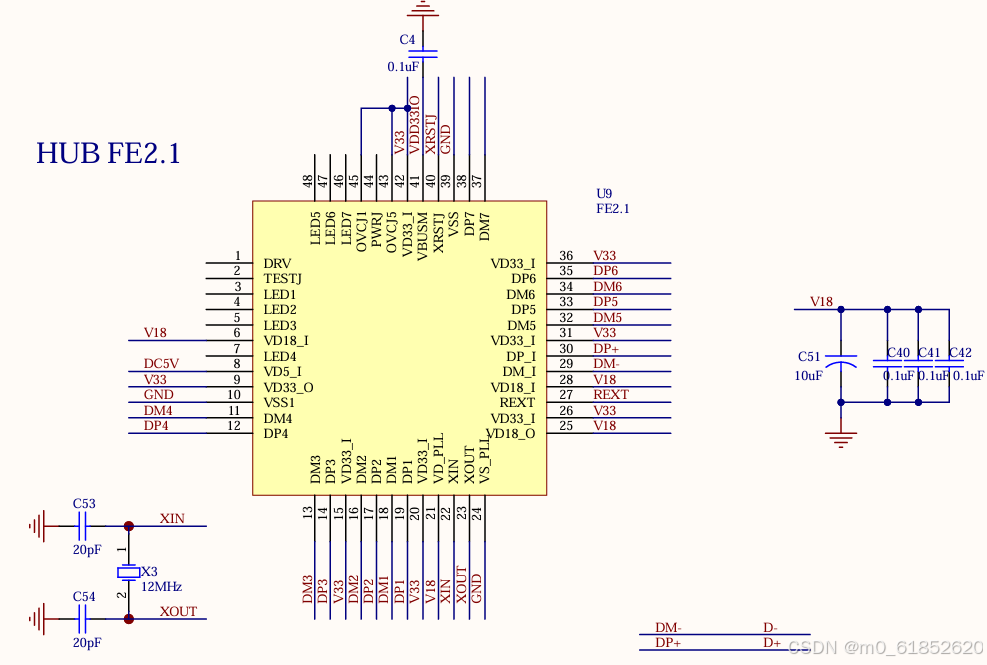

（4）HUB部分

四、总结

以上则是317USB延长的网线设计方案，如有疑问，或需要光纤设计的参考设计原理图可以私信联系。
