UBIFS文件系统制作与烧写

1.UBIFS文件系统

UBIFS是UBI file system的简称，用于裸的flash设备，作为jffs2的后继文件系统之一。UBIFS通过UBI子系统处理与MTD设备之间动作。UBIFS文件系统更适合MLCNAND FLASH。需要注意的是UBIFS并不是为SSD，MMC，SD，Compact Flash等之类的基于flash的存储设备，其是针对于裸flash设备（NOR/NAND)。

2.Create UBIFS Format Root Filesystem on NAND Flash

2.1 Modify Buildroot Configuration

将要编译的defconfig文件复制到/buildroot文件目录下，打开menuconfig

~/buildroot$ cp ./configs/xxxx_defconfig .config
~/buildroot$ make menuconfig

配置configuration制作ubifs image

Filesystem images --->
        [*] ubi image containing an ubifs root filesystem
        (0x20000) physical eraseblock size (NEW)
        (512) sub-page size (NEW)
        -*- ubifs root filesystem
        (0x1f800) logical eraseblock size (NEW)
        (0x800) minimum I/O unit size (NEW)
        (2048) maximum logical eraseblock count (NEW)

physical eraseblock size（PEB) :创建 UBI 映像flash的物理擦除块大小为 128KiB

sub-page size： flash 支持子页面，子页面大小为 512 字节

logical eraseblock size：UBI 卷的逻辑擦除块大小为126KiB

minimum I/O unit size：每个设备都分为一定数量的页面。页是一次可以读取或编程的最小数据块。这对应于UBI子系统的最小 I/O 大小为2048byte

maximum logical eraseblock count：这意味着可以使用小于这个逻辑块数的文件系统

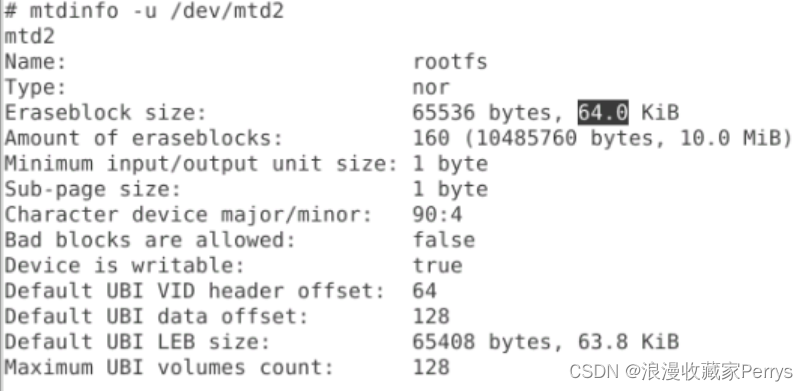

这些参数可以通过编译initramfs启动kernel，在目标板上通过mtdinfo命令查看信息

mtdinfo -u /dev/mtd2

如果没有对应的mtdinfo命令需要配置configuration使能对应的mtd-utils

Target packages  --->
        Filesystem and flash utilities  --->
                [*] mtd, jffs2 and ubi/ubifs tools

将上述configuration配置完成以后覆盖以前的defconfig文件，编译后就可以得到对应的rootfs.ubifs镜像，此文件可以直接在uboot当中烧写到nand flash当中去。

~/buildroot$ make savedefconfig
~/buildroot$ mv defconfig ./configs/xxxx_defconfig

2.2 Modify Linux Kernel Configuration

配置kernel configuration支持ubifs文件系统

~/kernel$ cp ./arch/arm64/configs/xxxx_defconfig .config
~/kernel$ make menuconfig

[*] Device Drivers --->
    <*> Memory Technology Device (MTD) support --->
        <*> Enable UBI- Unsorted block images --->
File systems --->
    [*] Miscellaneous filesystems --->
        <*> UBIFS file system support

2.3 Modify DTS in Kernel

通过修改设备树对nand flash 进行分区

&qspi {
	status = "okay";
	spi-flash@0 {
		compatible = "spi-nand";
		spi-max-frequency = <5000000>;
		reg = <0>;

		#address-cells = <1>;
		#size-cells = <1>;

		partition@0 {
			label = "uboot";
			reg = <0x0 0x400000>;
		};

		partition@400000 {
			label = "kernel";
			reg = <0x400000 0x1200000>;
		};

		partition@1600000{
			label = "rootfs";
			reg = <0x1600000 0xA00000>;
		};
	};
};

在dts中配置好的nand flash可以在target的kernel当中通过cat命令查看分区信息

cat /proc/mtd

2.4 Modify u-boot *.h

在对应的*.h文件当中，将以下参数添加到 bootargs 内核命令行中：

rootfstype=ubifs root=<卷描述符> ubi.mtd=<mtd 分区>

例子

setenv bootargs 'console=ttyLP1,115200 rootfstype=ubifs ubi.mtd=rootfs root=ubi0:rootfs rw rootwait'

2.5 Burn ubifs in uboot

UBIFS文件系统镜像可以使用命令ubi write烧写到NAND FLASH上，具体命令为：

1.配置FLASH的分区，此处以 NAND FLASH为例，分为3个区：

setenv mtdids nand0=nand0
setenv mtdparts mtdparts=nand0:0x400000(uboot),0x1200000(kernel),0xA00000(rootfs)

2.设置完后，使用mtdparts命令可以看到分区信息：

mtdparts

3.烧写ubifs文件系统

dhcp ${kernel_addr} ${serverip}:rootfs.ubifs
mtd erase spi-nand0 0x1600000 0xA00000
ubi part rootfs            //ubi设备与mtd设备的rootfs分区连接
ubi create rootfs          //ubi设备生成一个rootfs卷
ubi write ${kernel_addr} rootfs ${blocksize} //将DRAM当中的ubifs写入ubi卷中

通过以上命令，可以将文件系统烧写到第3个分区上，UBIFS文件系统卷标为rootfs。

若uboot当中没有ubi以及mtdparts命令，需要配置uboot当中的config文件，配置方式与上述配置kernel的方法大致相同。

CONFIG_CMD_MTDPARTS=y
CONFIG_CMD_UBI=y
CONFIG_CMD_UBI_RENAME=y

3.Create UBIFS Format Root Filesystem on NOR Flash

主要阐述和nand的区别

3.1 Modify Buildroot Configuration

修改buildroot配置参数，制作与nor flash参数相一致的ubifs

3.2 Modify DTS in Kernel

将compatible参数修改为spi-nor，同时将mtd分区进行修改。

&qspi {
	status = "okay";
	spi-flash@0 {
		compatible = "spi-nor";
		spi-max-frequency = <5000000>;
		reg = <0>;

		#address-cells = <1>;
		#size-cells = <1>;

		partition@0 {
			label = "uboot";
			reg = <0x0 0x400000>;
		};

		partition@400000 {
			label = "kernel";
			reg = <0x400000 0x1200000>;
		};

		partition@1600000{
			label = "rootfs";
			reg = <0x1600000 0xA00000>;
		};
	};
};

3.3 Modify DTS in Uboot

 将uboot当中的设备树设置为spi-nor

&qspi1 {
	status = "okay";
	spi-nor@0 {
		compatible ="spi-nor";
		spi-max-frequency = <500000>;
		reg = <0>;
	};
};
