LC正弦波发生器
电路设计
LC并联谐振电路
将一个理想电感和一个理想电容并联,阻抗为
Z
˙
=
Z
L
Z
C
Z
L
+
Z
C
=
L
C
j
w
L
+
1
j
w
C
\begin{aligned} \dot{Z}&=\frac{Z_LZ_C}{Z_L+Z_C}\\ &=\frac{\frac{L}{C}}{jwL+\frac{1}{jwC}} \end{aligned}
Z˙=ZL+ZCZLZC=jwL+jwC1CL
模长为
∣
Z
˙
∣
=
w
L
∣
1
−
w
2
L
C
∣
|\dot{Z}|=\frac{wL}{|1-w^2LC|}
∣Z˙∣=∣1−w2LC∣wL
相位为
φ
=
{
9
0
∘
;
w
<
1
L
C
0
;
w
=
1
L
C
−
9
0
∘
;
w
>
1
L
C
\varphi= \left\{ \begin{aligned} 90^\circ &; w<\frac{1}{\sqrt{LC}}\\ 0 &; w=\frac{1}{\sqrt{LC}}\\ -90^\circ &;w>\frac{1}{\sqrt{LC}} \end{aligned} \right.
φ=⎩⎪⎪⎪⎪⎪⎪⎨⎪⎪⎪⎪⎪⎪⎧90∘0−90∘;w<LC1;w=LC1;w>LC1

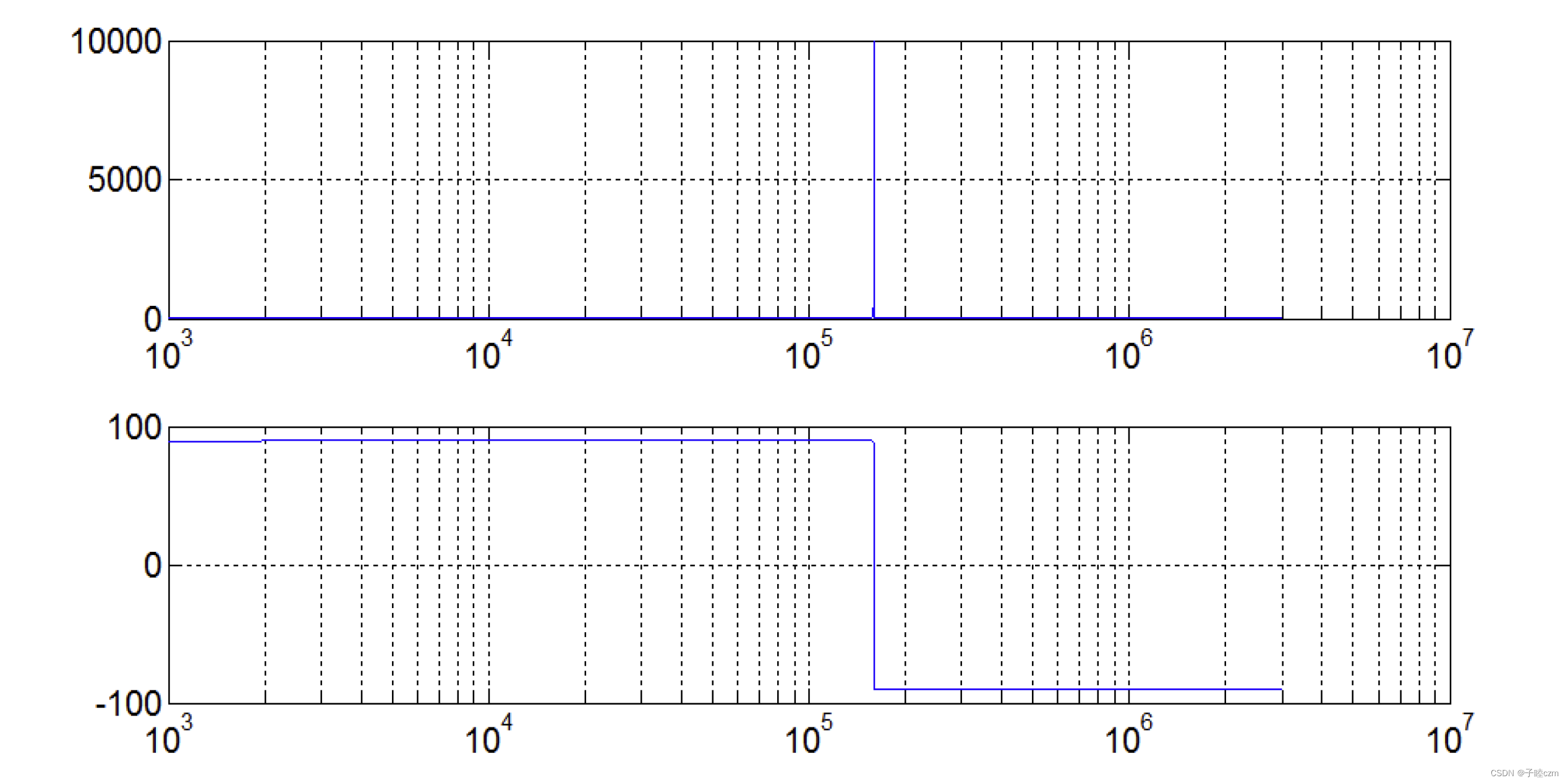

阻频和相频特性曲线
选频网络
考虑到LC并联谐振电路的特殊性质,可以将一个电阻R与LC并联谐振电路串联,构成一个带通滤波器,实现选频功能
系统传递函数为
H
(
s
)
=
u
+
u
o
=
1
u
o
1
C
s
∣
∣
L
s
R
+
(
1
C
s
∣
∣
L
s
)
u
o
=
1
R
C
s
s
2
+
1
R
C
s
+
1
L
C
\begin{aligned} H(s)&=\frac{u_+}{u_o}\\ &=\frac{1}{u_o}\frac{\frac{1}{Cs}||Ls}{R+(\frac{1}{Cs}||Ls)}u_o\\ &=\frac{\frac{1}{RC}s}{s^2+\frac{1}{RC}s+\frac{1}{LC}} \end{aligned}
H(s)=uou+=uo1R+(Cs1∣∣Ls)Cs1∣∣Lsuo=s2+RC1s+LC1RC1s
阻尼系数、自然振荡频率、品质因数为
α
=
1
2
R
C
w
0
=
1
L
C
Q
=
w
0
2
α
=
R
C
L
\alpha=\frac{1}{2RC}\\ w_0=\frac{1}{\sqrt{LC}}\\ Q=\frac{w_0}{2\alpha}=R\sqrt{\frac{C}{L}}
α=2RC1w0=LC1Q=2αw0=RLC
计算可知,传递函数的零点和最大值点分别为
H
(
0
)
=
0
H
(
∞
)
=
0
H
(
w
0
j
)
=
1
H(0)=0\\ H(\infty)=0\\ H(w_0j)=1
H(0)=0H(∞)=0H(w0j)=1
将传递函数表示为幅值乘相位的形式
H
(
s
)
=
w
R
C
(
1
L
C
)
2
+
(
w
R
C
)
2
e
π
2
−
φ
H(s)=\frac{\frac{w}{RC}}{\sqrt{(\frac{1}{LC})^2+(\frac{w}{RC})^2}}e^{\frac{\pi}{2}-\varphi}
H(s)=(LC1)2+(RCw)2RCwe2π−φ
则幅频特性曲线为
谐振频率处的放大倍率为1,满足起振条件

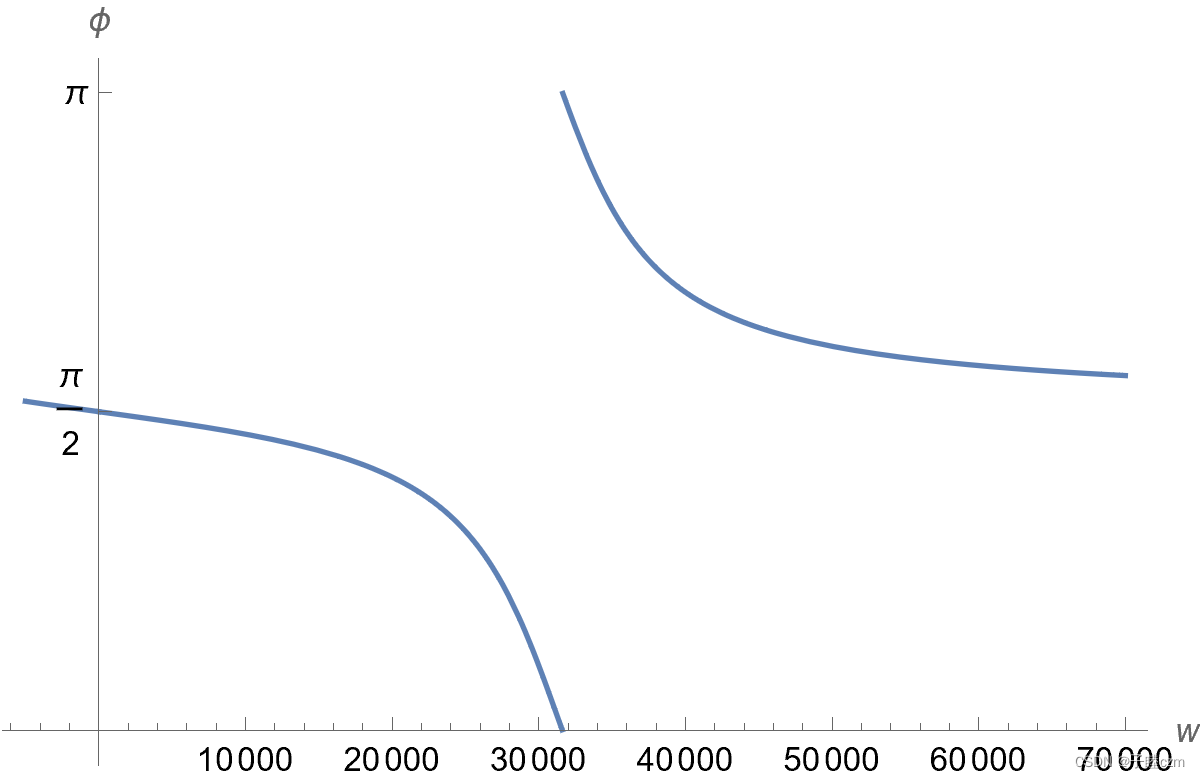

相频特性曲线为
谐振频率处相位为0,满足起振条件。
放大电路
由于选频电路谐振频率处的增益等于1,而同相放大器的增益为
A
=
1
+
R
f
R
1
>
1
A=1+\frac{R_f}{R_1}>1
A=1+R1Rf>1
故环路增益恒大于1,这样微小的正弦信号经过不断放大,最终会削顶,故需要让选频电路的增益小于1.

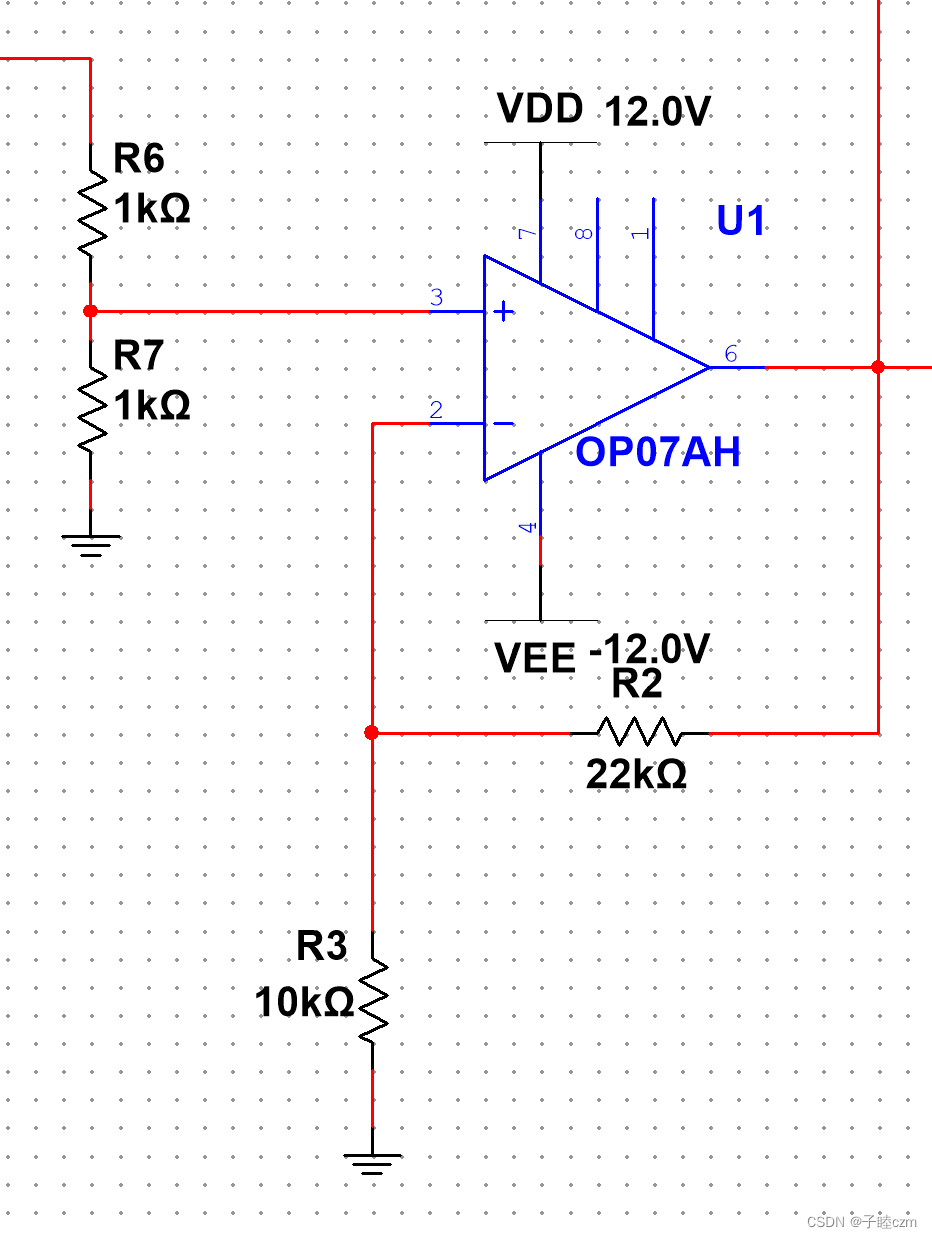

这里采用了串联电阻分压作为衰减器,使得选频电路增益降为1/2,然后同相放大器增益为4环路增益为2,大于1
稳幅电路

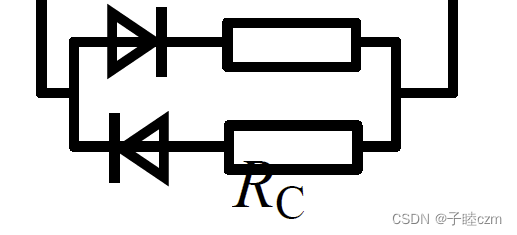

一旦输出电压幅值过大,二极管导通,同相放大器增益为1.95,环路增益为0.977<1,从而降低幅值,实现稳幅的目的。
仿真结果

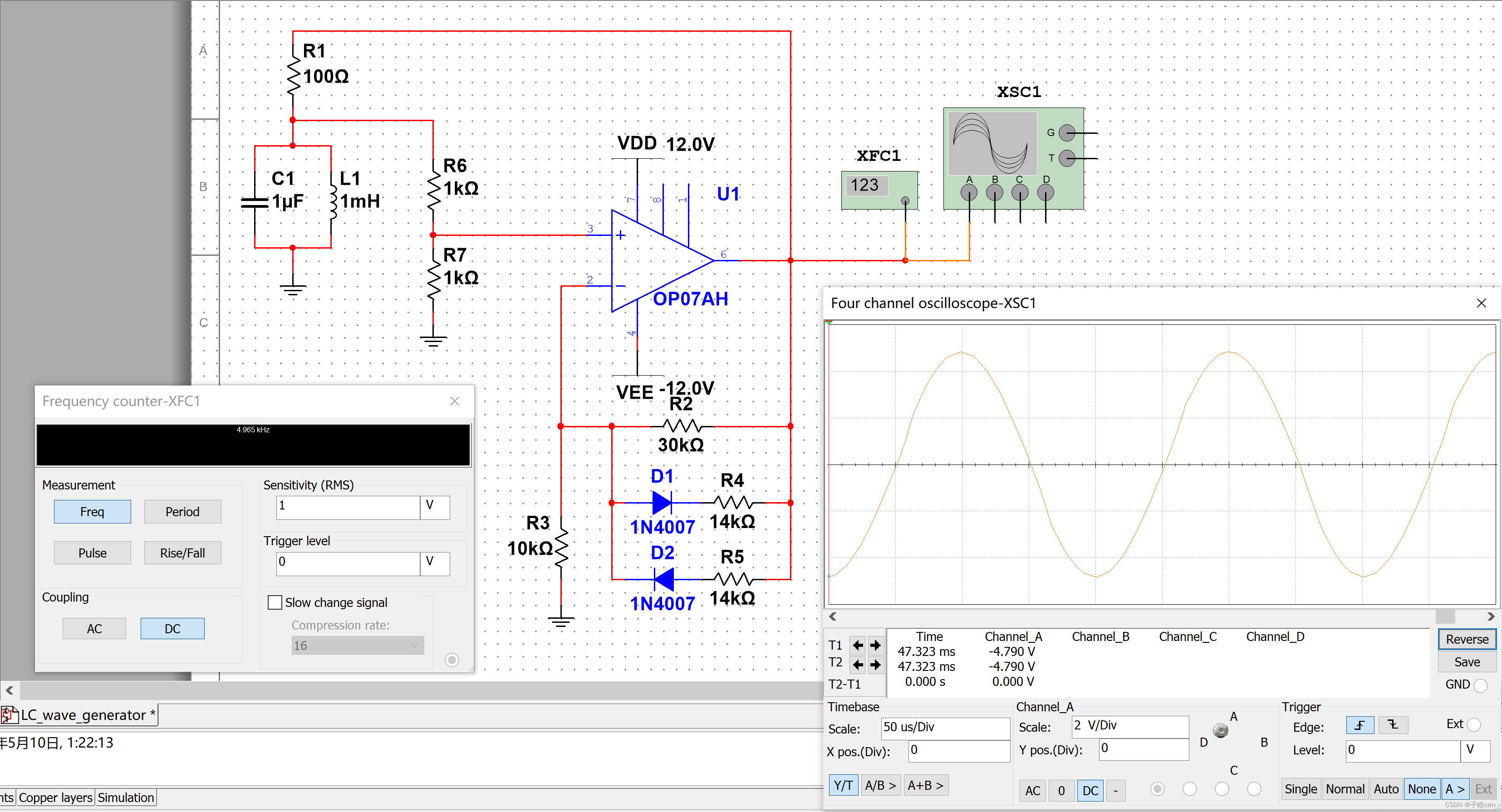

仿真所得频率为4.95kHz
理论计算所得频率为5.03kHz,与仿真结果非常接近。

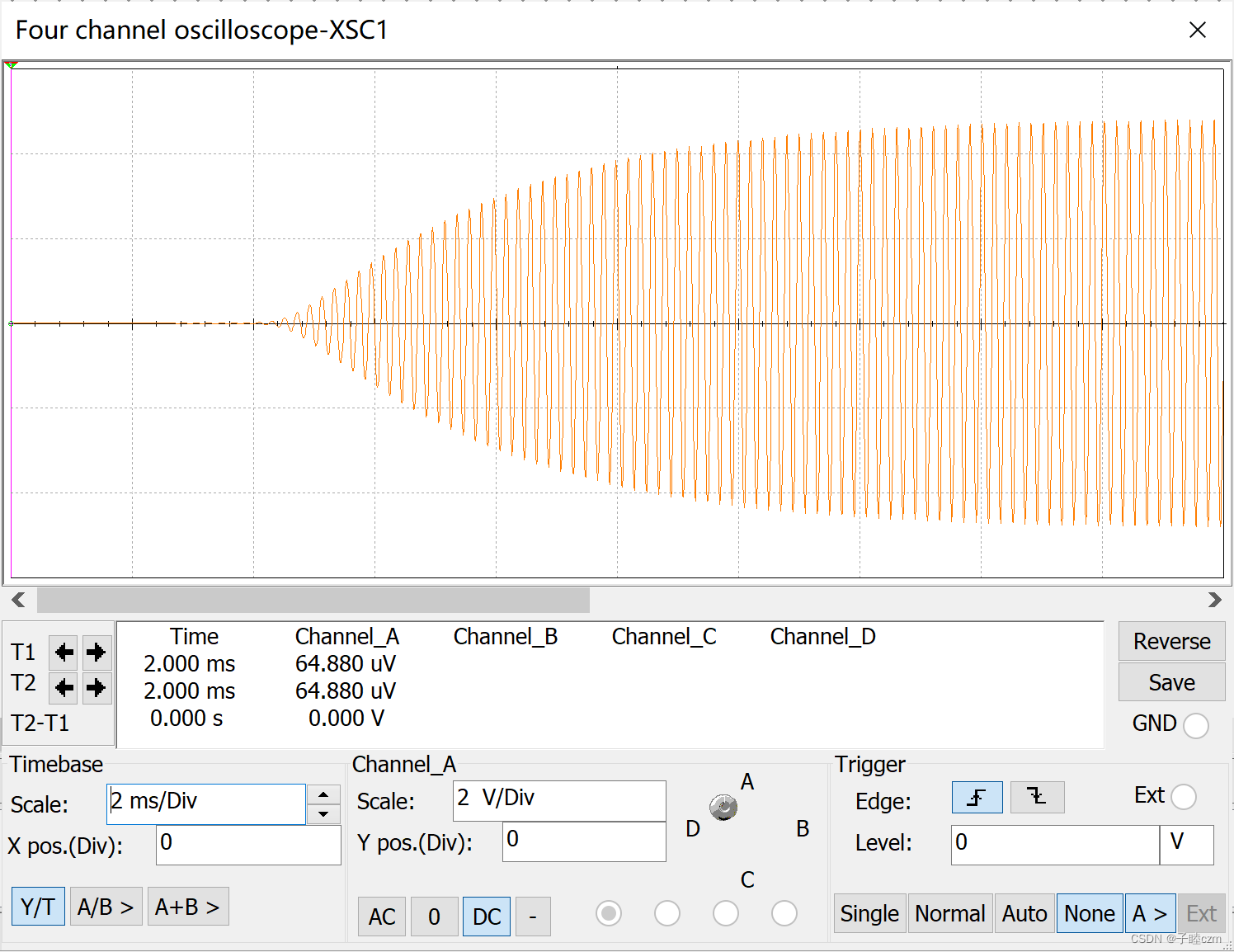

上电瞬间波形包络
可以看出,最开始微小的噪声经过选频网络选频,再经过放大器不断放大,稳幅器稳定幅度,最终波形呈现为幅度和频率稳定的正弦波。
总结
本报告在LC谐振电路的基础上,建立了一个带通滤波器作为选频电路,使用串联电阻作为衰减器,同相放大器作为放大电路,并用非线性的二极管作为稳幅器,实现了一个容易起振,波形和幅值稳定的正弦波发生电路。
