Altium Designer20中修改敷铜与焊盘间的间距

最新推荐文章于 2024-05-10 22:33:46 发布
最新推荐文章于 2024-05-10 22:33:46 发布
阅读量2.7k 收藏 7
点赞数 5
文章标签： pcb工艺
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/m0_61947122/article/details/132691009
版权

1.我的目的是将GND铺铜与元器件焊盘之间的间距拉大，减少焊接问题。

2.首先将需要更改的铜更改名称。我将AB面铜命名为TPLAY   BMLAY

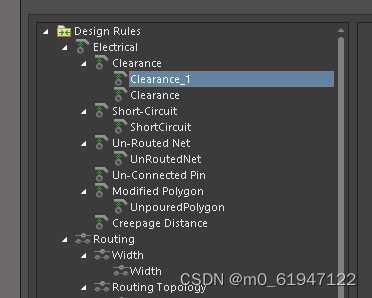

3.设计(D)-规则（R） 右击clearance创建新规则

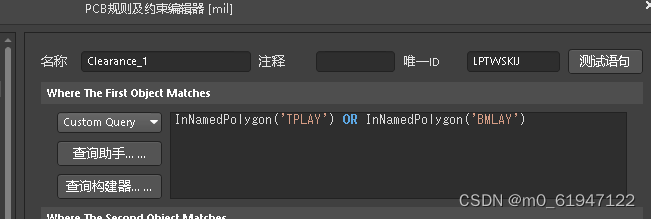

4.点击第一个ALL 选择Custom query

输入InNamedPolygon('TPLAY') OR InNamedPolygon('BMLAY')

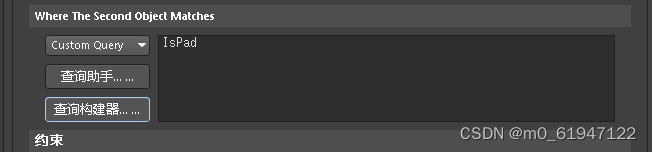

5.点击第一个ALL 选择Custom query

输入IsPad         （就是焊盘的意思，想改别的可以点查询构建器）

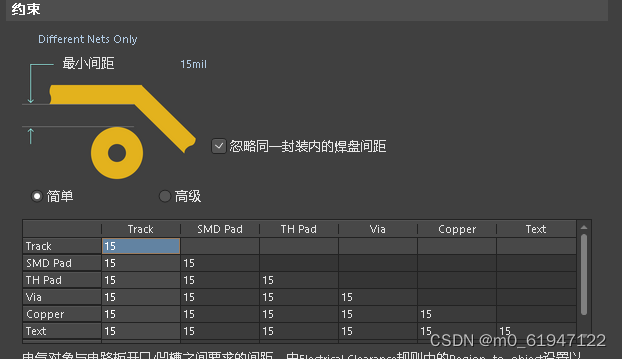

6.根据个人需求更改
