可控硅、双向可控硅、晶闸管

晶闸管包括：可控硅整流管(SCR)、双向可控硅（TRIAC）、可控硅开关（SCS）、可关断晶闸管（GTO）项目中常使用的主要有SCR以及双向可控硅，下面讲解一下两种的结构以及应用案例。

一、可控硅SCR

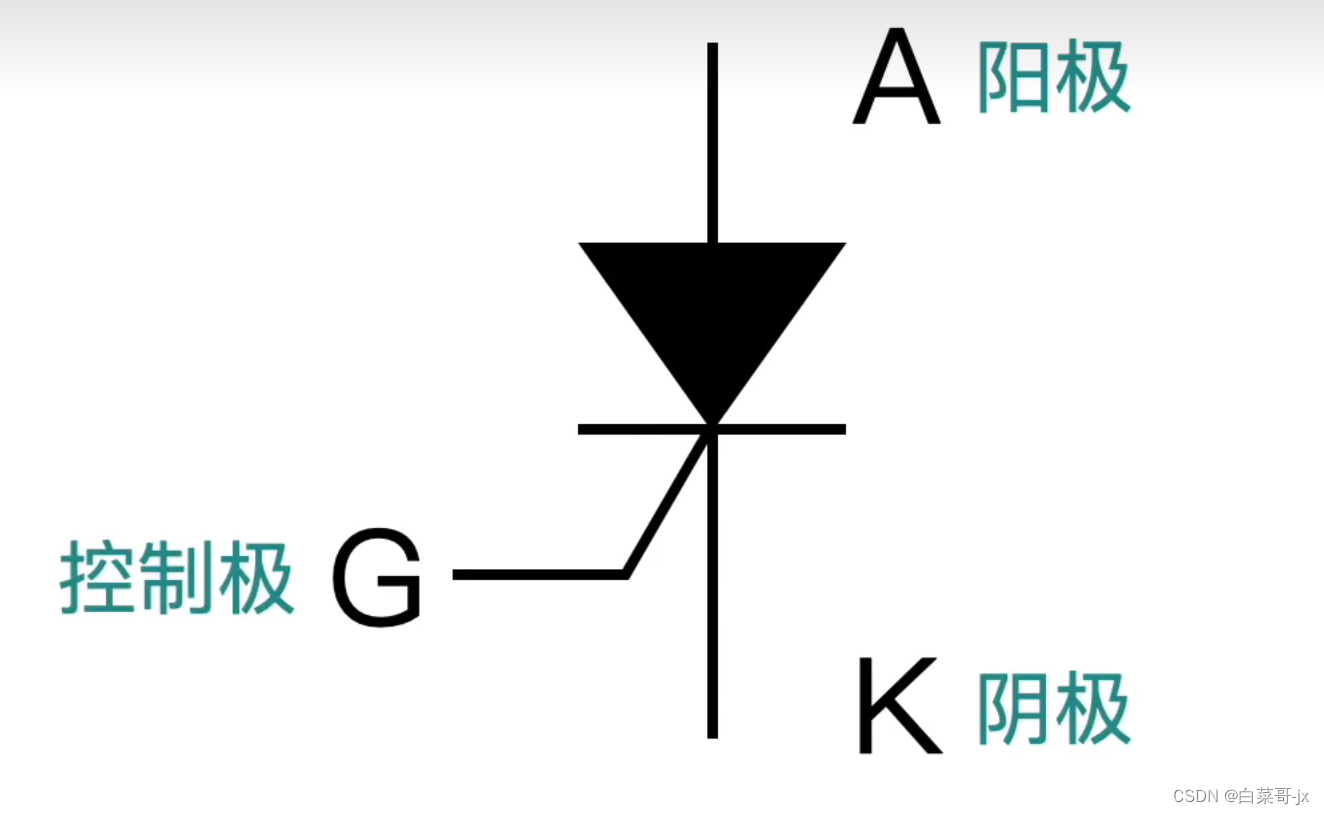

它是一种三端子四层半导体器件，由交替的

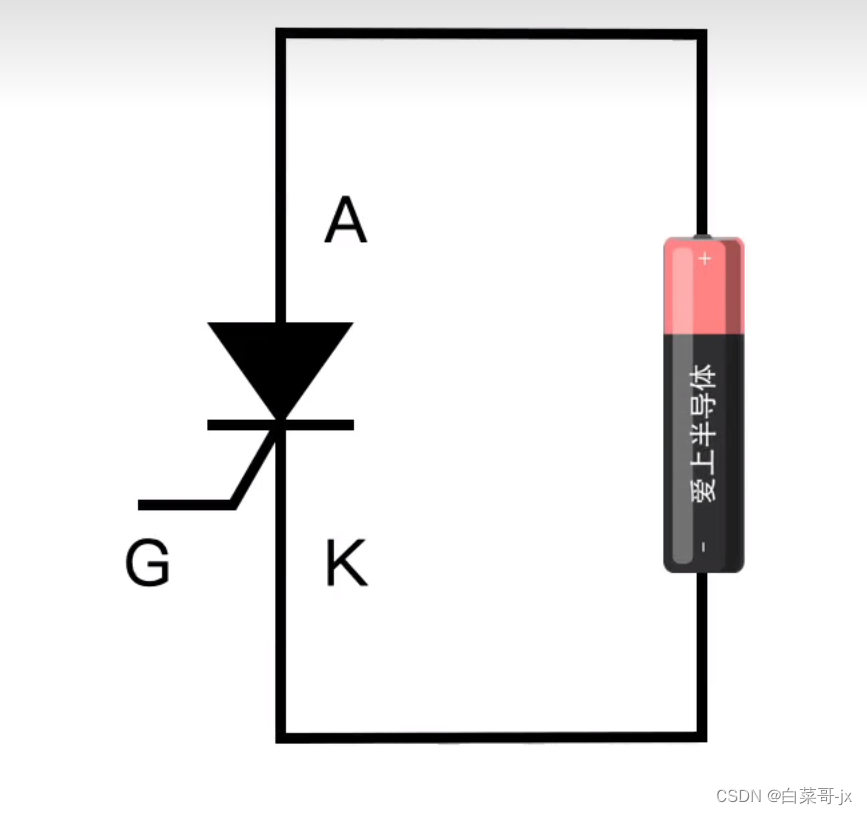

当AK之间加正向电压时，如果G极电压为零，此时可控硅是截止的。

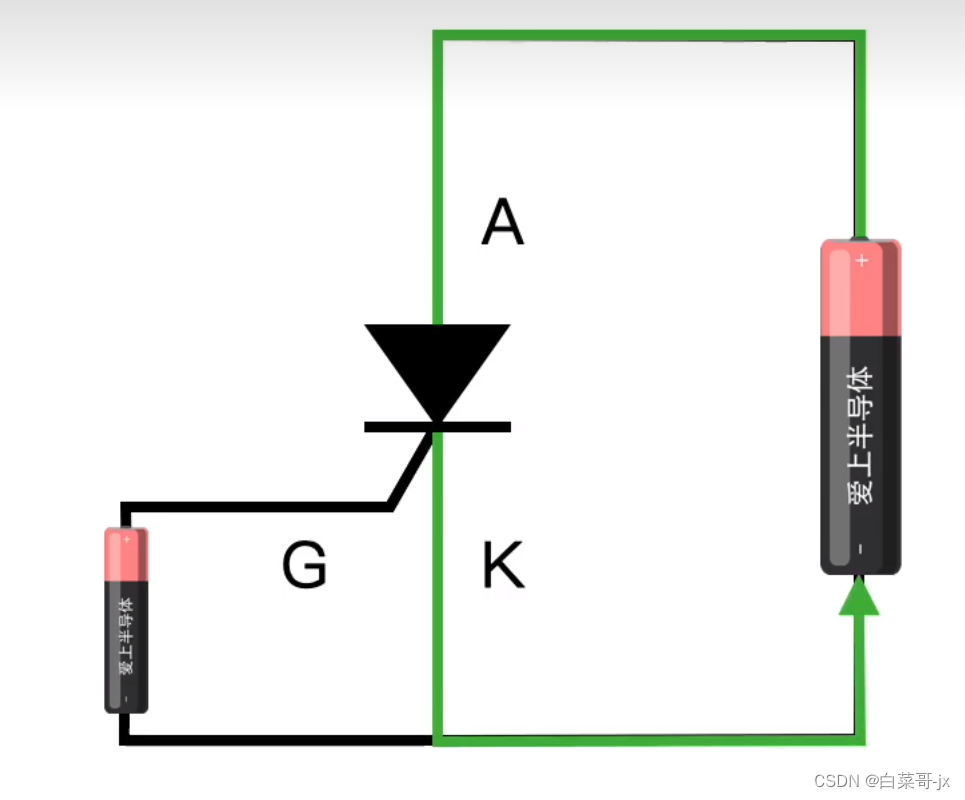

但是当给上级一个电源时，可控硅导通。如图所示：

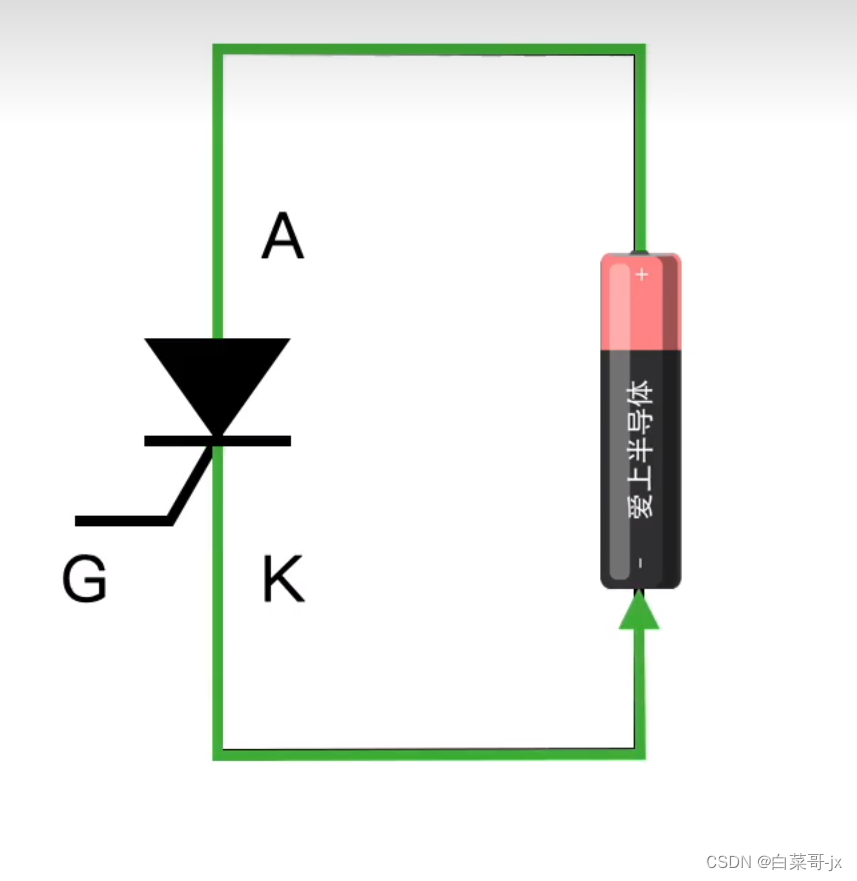

当AK两端导通后，撤去栅极电源，可控硅仍处于导通状态，这是跟三极管控制时不同的地方。
因此，可控硅只能控制它的导通，无法控制它的关断，属于半控器件、

他为什么能实现这样的控制呢？

半控器件

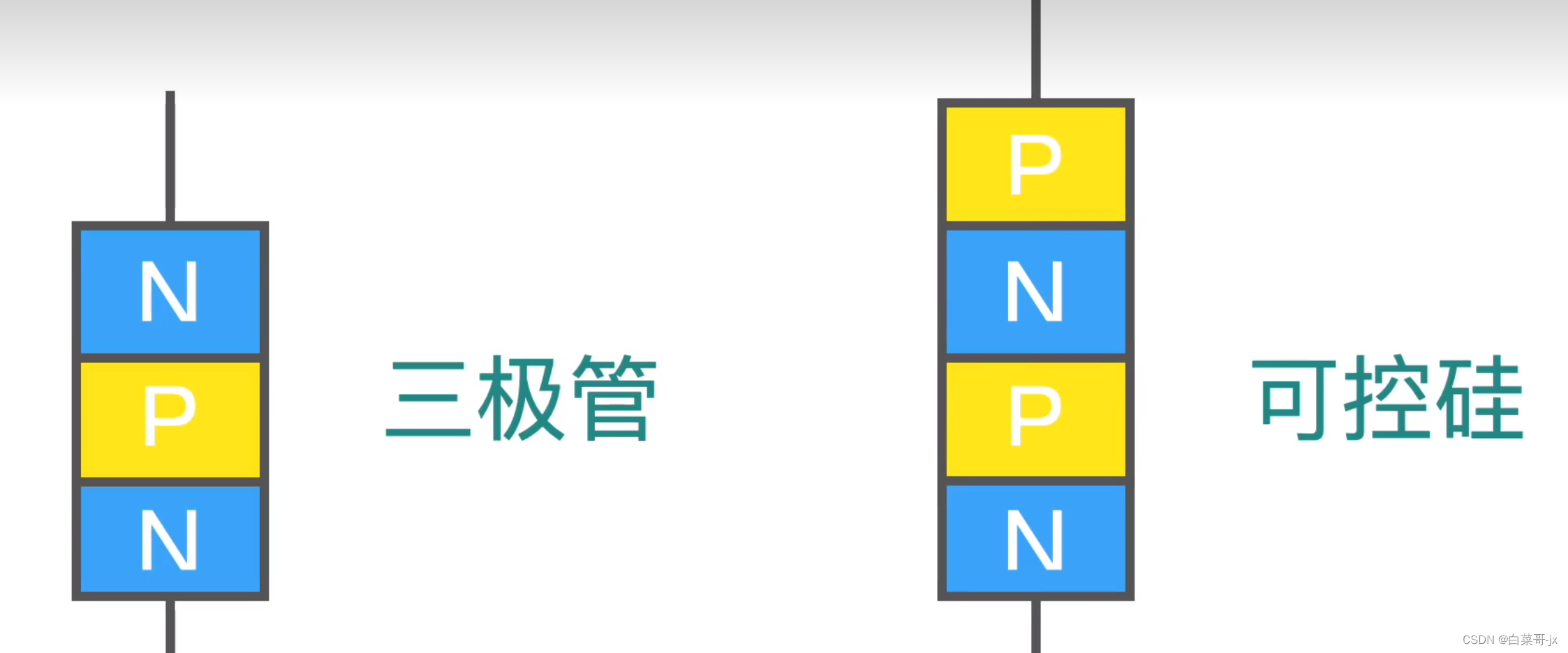

1.1可控硅的半导体结构

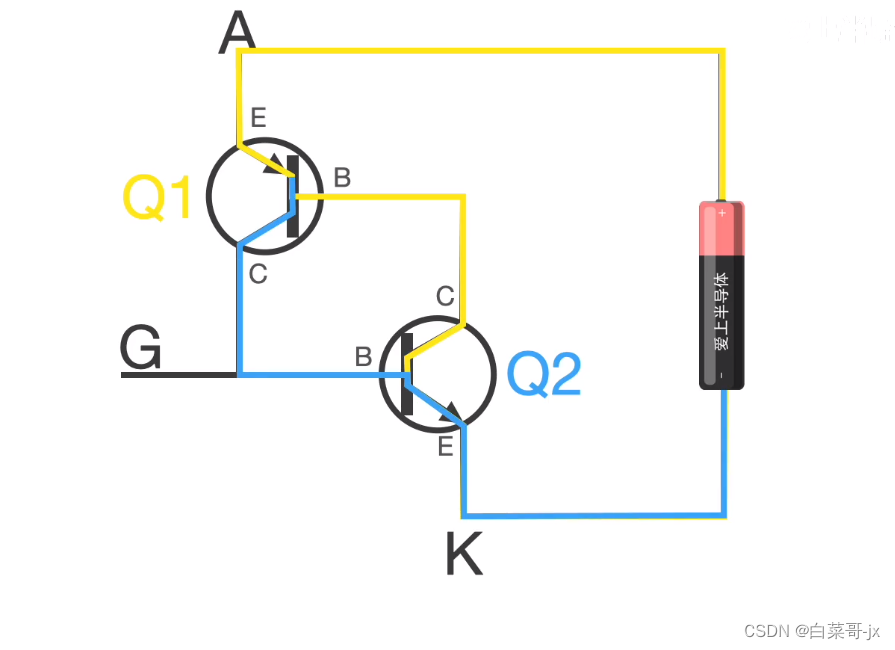

可将可控硅看成两个三极管连接在一起，等效电路如图所示：

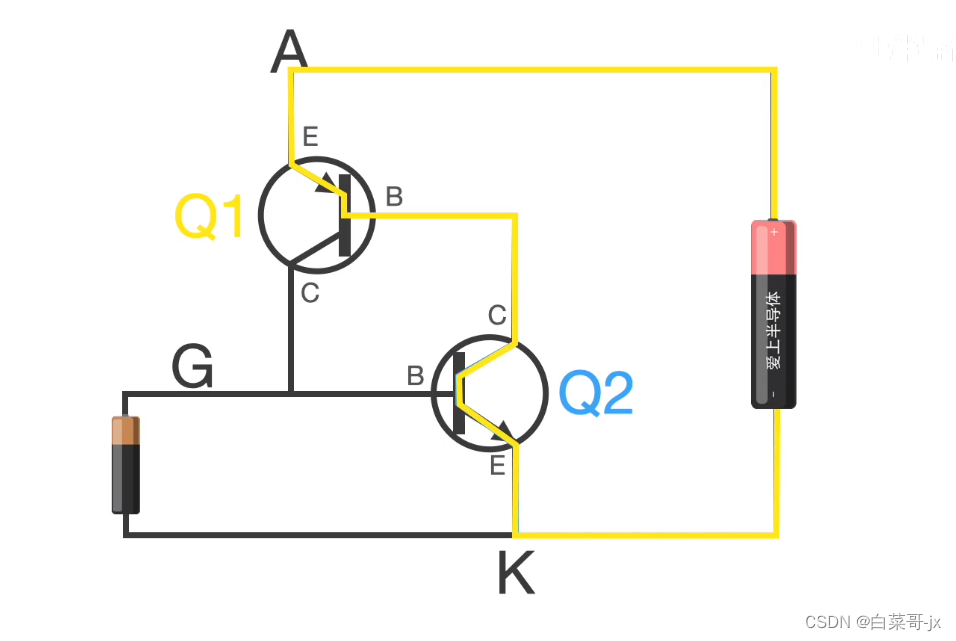

当G极接通电源后，Q2导通；

Q2导通后，Q1的B极电流形成回路，所以Q1也会跟着导通；

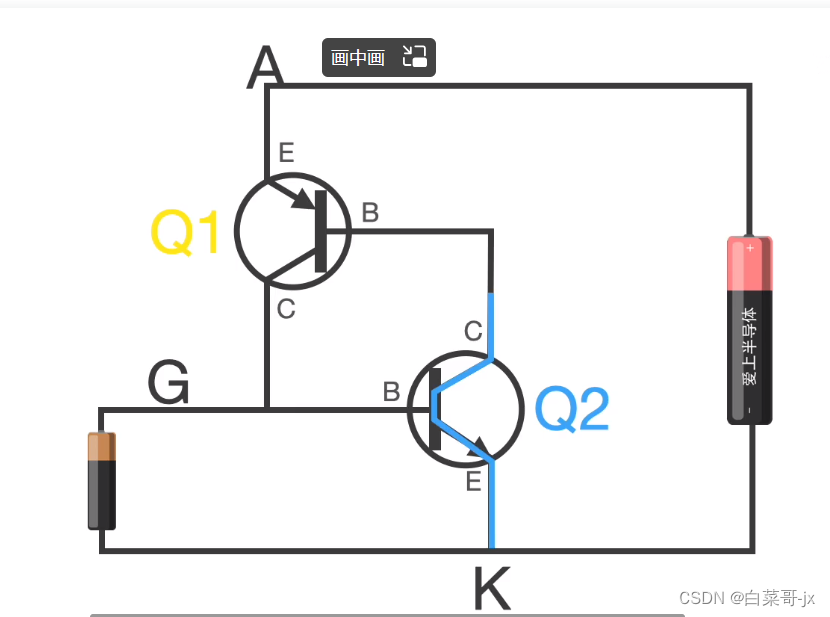

与此同时，Q1的C极也开始想Q2的B极提供电流；这时Q1提供的电流也能使Q2导通，电路如下图所示

最后即使把G极的外加电源撤去，也可使Q2继续导通，Q1也能保持导通，因此可控硅就是一直处于导通状态。
，

二、双向可控硅（TRIAC）

2.1常见的应用电路分析

1.过压保护电路

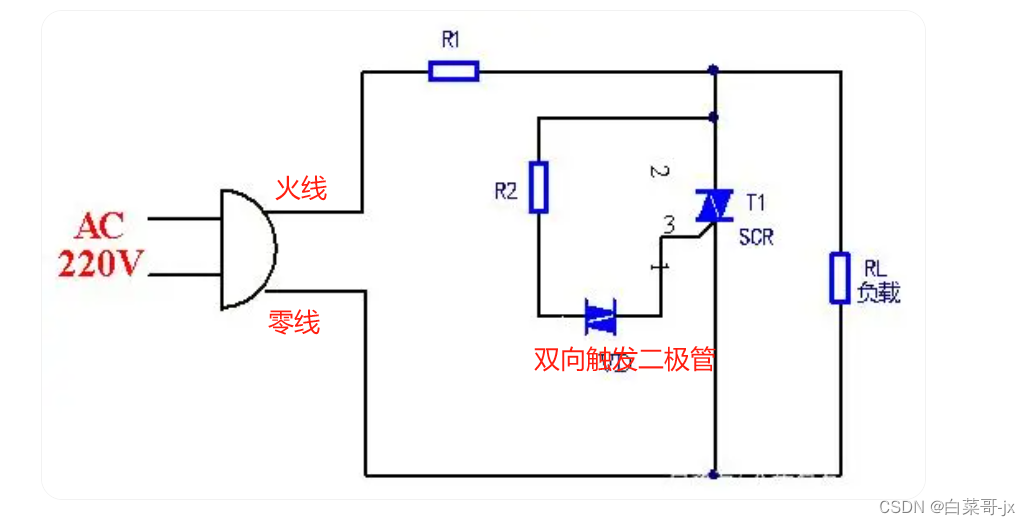

如图所示：这是由双向可控硅配合双向触发二极管组成的过压保护电路。

工作过程：当电压正常时，加在双向触发二极管两端的电压小于转折电压（触发电压），此时由于触发二极管不导通，使得双向可控硅处于截止状态，输出的220V正常给负载供电。一旦电压超出限定值或出现浪涌电压时，也就是说瞬态电压超过双向触发二极管转折电压，VD导通并触发双向可控硅T1也导通，使后面的负载RL免受过压损害。

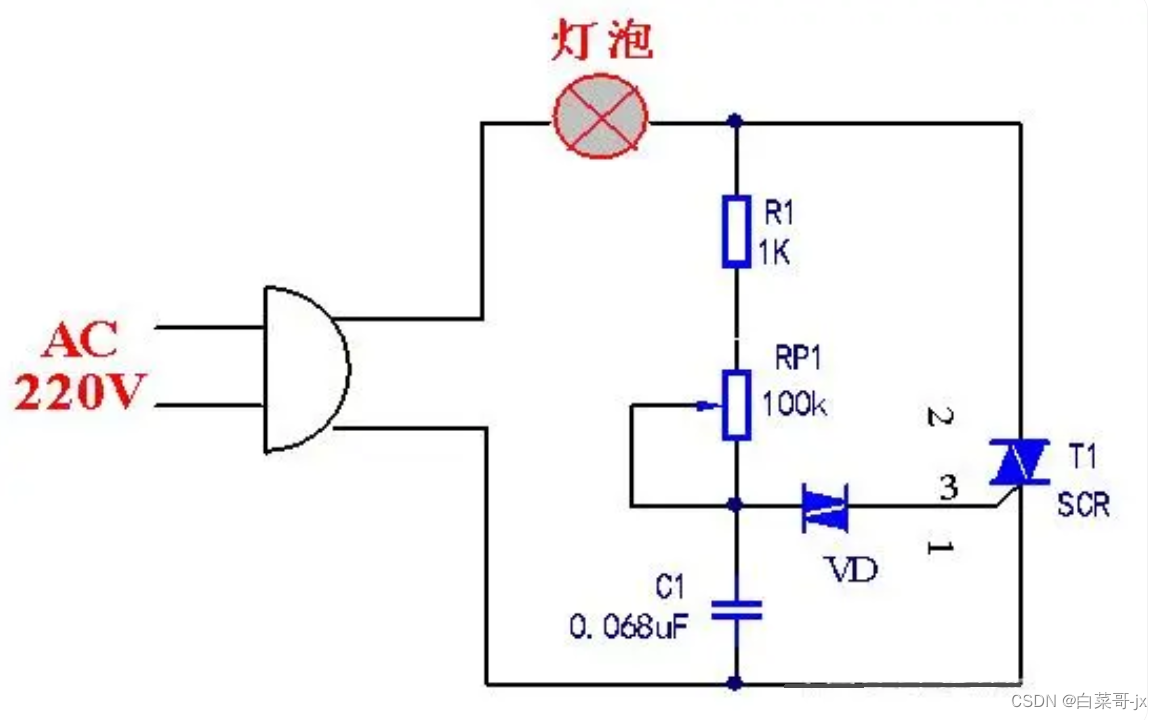

2.可控硅调光电路

工作过程：当电路接通交流市电220V后，交流市电便通过负载电阻R1、电位器RP1 向电容器C1不断充电，当电容器C1上的充电电压高于双向触发二极管的转折电压时候，此时电容器C 便通过双向触发二极管VD向双向可控硅T1的控制极G放电，触发可控硅T1导通。

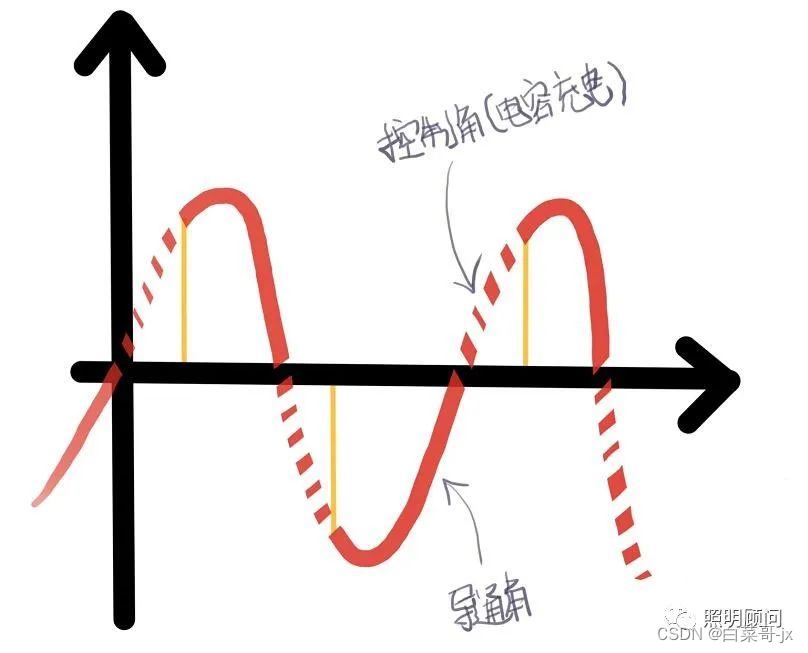

值得注意的是：改变电位器RP1的阻值便可改变向C1充电的速度，也就改变了双向可控硅的导通角，进而改变通过灯泡的平均电流值，实现连续调光调压的目的。由于双向触发二极管在正、反电压下均能工作。电容容量可以用小一点的，使触发电路的功耗小，这种电路可用作台灯、舞台灯光的调光及电风扇电机的调速之用。

注意：可控硅只有开启电流的功能,而不能完全关断电流使调至最低依然有弱电流通过灯具微亮。
