普源DS1054Z示波器如何录制波形？

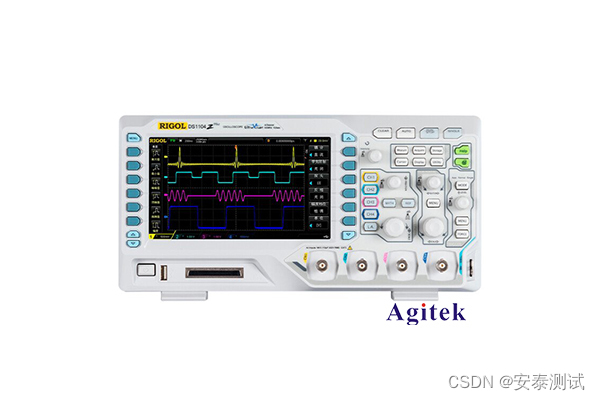

普源DS1054Z示波器是一款功能强大的数字示波器，可以用于测量和分析各种电子设备的电信号。它具有4个通道，带宽为50MHz，并且具有多种功能，如波形捕获、波形回放等。

录制波形是DS1054Z示波器的一个重要功能，可以用于捕获和保存特定时间段内的波形数据，以便后续分析和处理。下面将详细介绍如何使用DS1054Z示波器来录制波形。

步骤1：连接示波器

首先，将DS1054Z示波器与待测电子设备连接。使用合适的测量探头将示波器的通道与待测电子设备的信号源相连。确保连接稳固，并且不会引入额外的噪声或干扰。

步骤2：打开示波器

按下DS1054Z示波器的电源按钮，将示波器打开。等待示波器启动，并确保其显示屏上显示正常的界面。

步骤3：选择通道和设置触发条件

在示波器的菜单中，选择要录制波形的通道。按下示波器面板上的通道按钮，然后使用旋钮或方向键选择相应的通道。此外，还可以设置触发条件，以便在特定事件发生时触发波形录制。

步骤4：设置水平和垂直缩放

使用示波器面板上的水平和垂直缩放控制器，调整波形的水平和垂直显示范围。确保波形在示波器屏幕上能够完整显示，并且具有适当的幅度和时间分辨率。

步骤5：设置波形捕获模式

在示波器的菜单中，选择波形捕获模式。可以选择连续模式、单次模式或者自动模式。在连续模式中，示波器会不断地捕获和显示波形。在单次模式中，示波器会在触发事件后，只捕获一次波形。在自动模式中，示波器会在没有触发事件的情况下自动捕获波形。

步骤6：设置波形存储位置和格式

在示波器的菜单中，选择波形存储位置和格式。可以选择将波形存储在示波器的内部存储器中，或者通过USB接口将波形存储在外部存储设备中。此外，还可以选择波形的格式，如CSV、TXT或BMP等。

步骤7：开始录制波形

按下示波器面板上的“开始”或“记录”按钮，开始录制波形。示波器会根据设置的波形捕获模式，在指定的时间段内持续捕获波形数据。捕获的波形数据将被存储在示波器的内部存储器或外部存储设备中。

步骤8：停止录制波形

按下示波器面板上的“停止”按钮，停止录制波形。示波器将停止捕获波形数据，并将最后一次捕获的波形显示在示波器的屏幕上。

步骤9：回放和分析波形

在示波器的菜单中，选择波形回放功能。可以使用示波器面板上的控制器，回放和分析之前录制的波形数据。可以放大、缩小、移动波形，以便更详细地观察和分析波形特征。

步骤10：保存和导出波形

在示波器的菜单中，选择保存或导出波形。可以将波形保存在示波器的内部存储器中，或者通过USB接口将波形导出到外部存储设备中。保存或导出的波形可以用于后续的数据处理和报告生成。

总结：

使用普源DS1054Z示波器录制波形的步骤包括连接示波器、打开示波器、选择通道和设置触发条件、设置水平和垂直缩放、设置波形捕获模式、设置波形存储位置和格式、开始录制波形、停止录制波形、回放和分析波形、保存和导出波形。通过这些步骤，用户可以方便地使用DS1054Z示波器来录制并分析各种波形数据。
