示波器波形抖动一般来说是两种原因,其一是因为信号没有同步,也就是示波器触发设置的问题;还有一种是信号本身没有规律,呈现非周期变化,无法找到合适的触发方式,这样信号也就无法稳定显示。

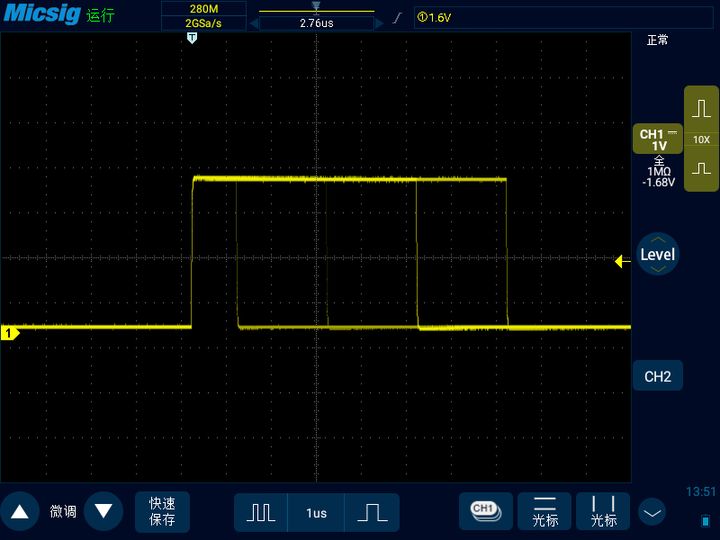

如上图所示其实一个方波脉冲,示波器采用的是上升沿触发,并且触发电平也是设置合理的。然而信号并没有稳定,而是脉宽不停的进行变化。这种情况,我们判断是由于信号本身脉宽不断变化引起的波形不稳定,并不是触发设置导致的周期性信号不稳定。
那么我们如何能让这个信号看起来稳定呢?首先要明确一点,示波器捕获的波形其实在屏幕上是实时变化的,而示波器触发之所以可以让信号看起来稳定,是因为触发设置使得每次屏幕上出现波形的样子基本一致,所以信号看起来似乎没动。然而既然信号本身是非周期性变化的,而我们又想让信号稳定,那就必须找出这个信号周期性变化的地方,把这部分单独触发,而其他部分“视而不见”,只有这样信号才可以稳定。

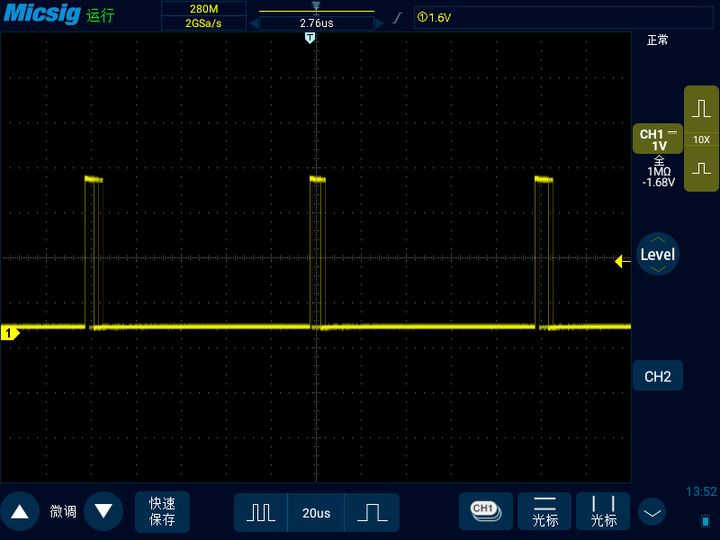

我们把示波器的时基打大,将信号挤压再观察。可以看到这个信号每个脉冲之间的间隔其实是周期稳定的,只是每个单独的脉冲脉宽不停的变换,有抖动的现象。
我们将时基重新打小,让示波器只能观察到一个脉冲,然后打开示波器的分段存储功能,设置记录30个波形片段。示波器的分段存储功能类似于多个单次触发的组合&#x
