普源MSO2102A示波器调节占空比的方法

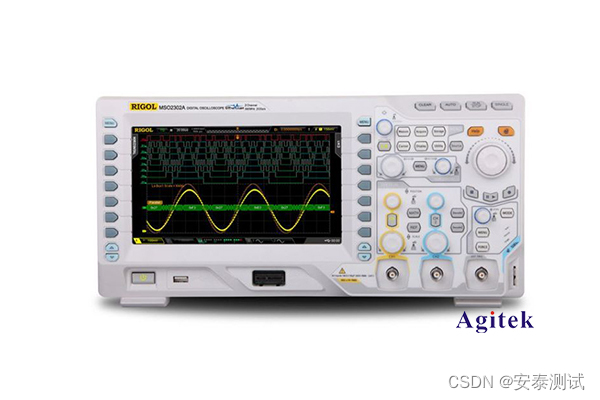

示波器是电子测量领域中一种常见且重要的测量仪器,普源MSO2102A是一款具有多通道和混合信号的数字示波器,在各种电子测试和维护中都扮演着不可或缺的角色。其中,调节占空比是示波器测量中的一个重要操作。本文将为您介绍如何在普源MSO2102A示波器上调节占空比。

一、什么是占空比?

占空比是指周期性波形中,波形处于高电平的时间与整个周期时间的比值。通俗来说,就是波形高电平部分占整个波形周期的百分比。占空比是表征波形特性的一个重要参数,在许多电子电路的设计和分析中都有广泛应用。

二、为什么要调节占空比?

调节占空比的目的主要有以下几个:

1.检测电路中波形的占空比情况,判断电路是否工作正常。

2.分析电路中开关元件的工作状态,如MOSFET、IGBT等。

3.测量电源转换电路中变压器或电感的磁饱和情况。

4.分析脉冲宽度调制(PWM)电路的调制情况。

5.评估数字逻辑电路的延迟时间和脉冲宽度。

三、如何在MSO2102A上调节占空比?

下面介绍在MSO2102A示波器上调节占空比的具体步骤:

1.连接待测信号

将待测信号连接到MSO2102A示波器的任一输入通道上。

2.调节垂直和水平设置

根据待测信号的幅值和频率,分别调节垂直档位和时基档位,使波形在示波器屏幕上清晰地显示。

3.打开占空比测量

在MSO2102A示波器的"测量"菜单中,找到"占空比"选项,勾选开启占空比测量功能。

4.选择测量通道

在弹出的占空比测量参数设置界面中,选择需要测量占空比的通道。

5.调整测量参数

根据需要,可以调整测量参数,如测量基准电平、测量方式等,以获得满意的测量结果。

6.查看占空比结果

在示波器主界面的"测量"区域,即可看到所选通道的实时占空比值。

通过以上步骤,您就可以在MSO2102A示波器上轻松测量并调节信号的占空比了。占空比测量不仅能反映电路的工作情况,还可用于优化电路的设计和调试。希望本文对您有所帮助。
