STM32系列-CubeIDE、CubeMX配置GT系列GT911触摸芯片教程（图文快速上手）
一、图形配置触摸芯片引脚

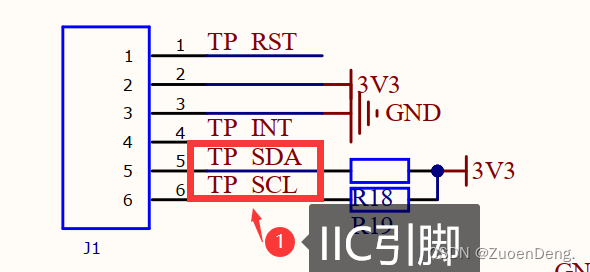

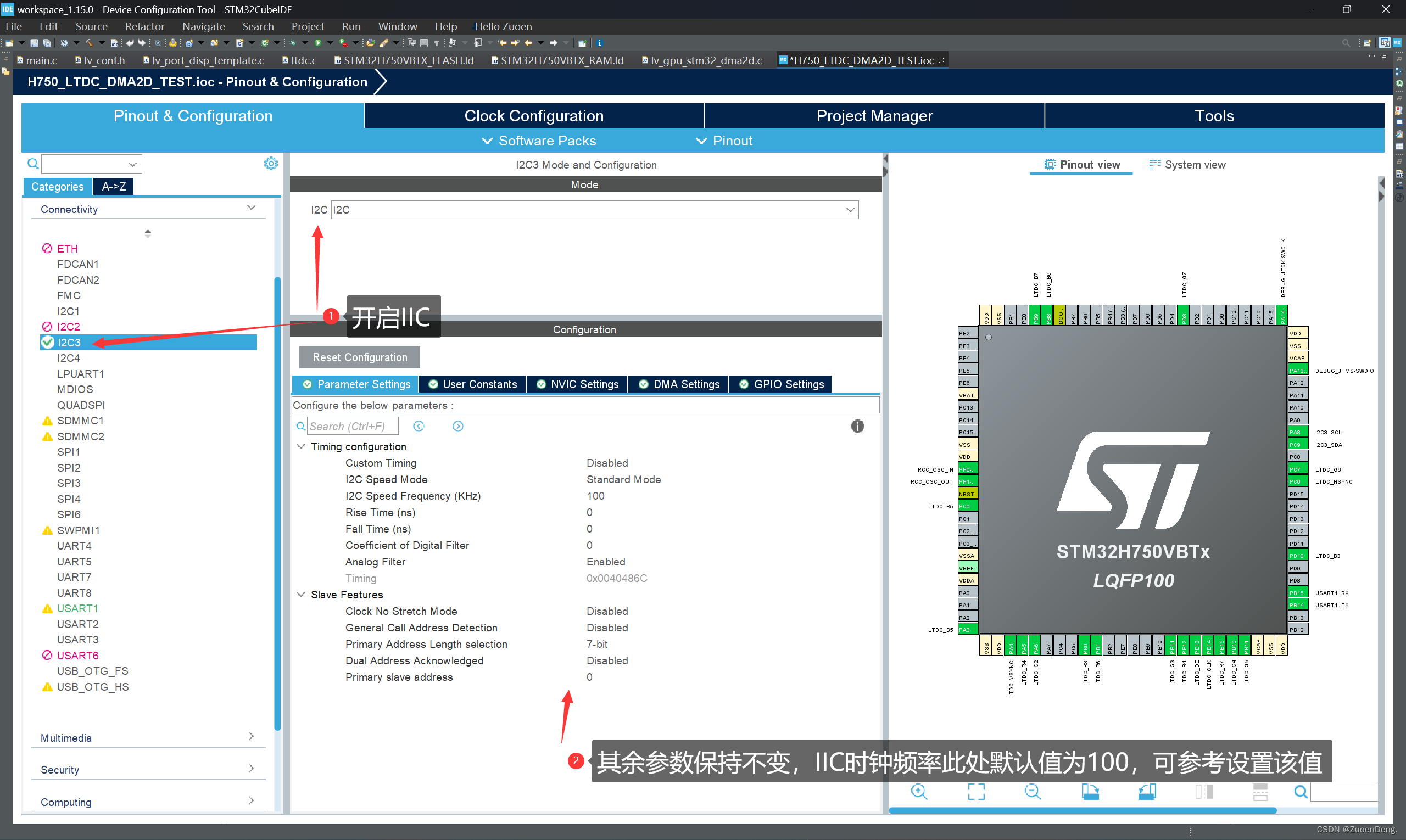

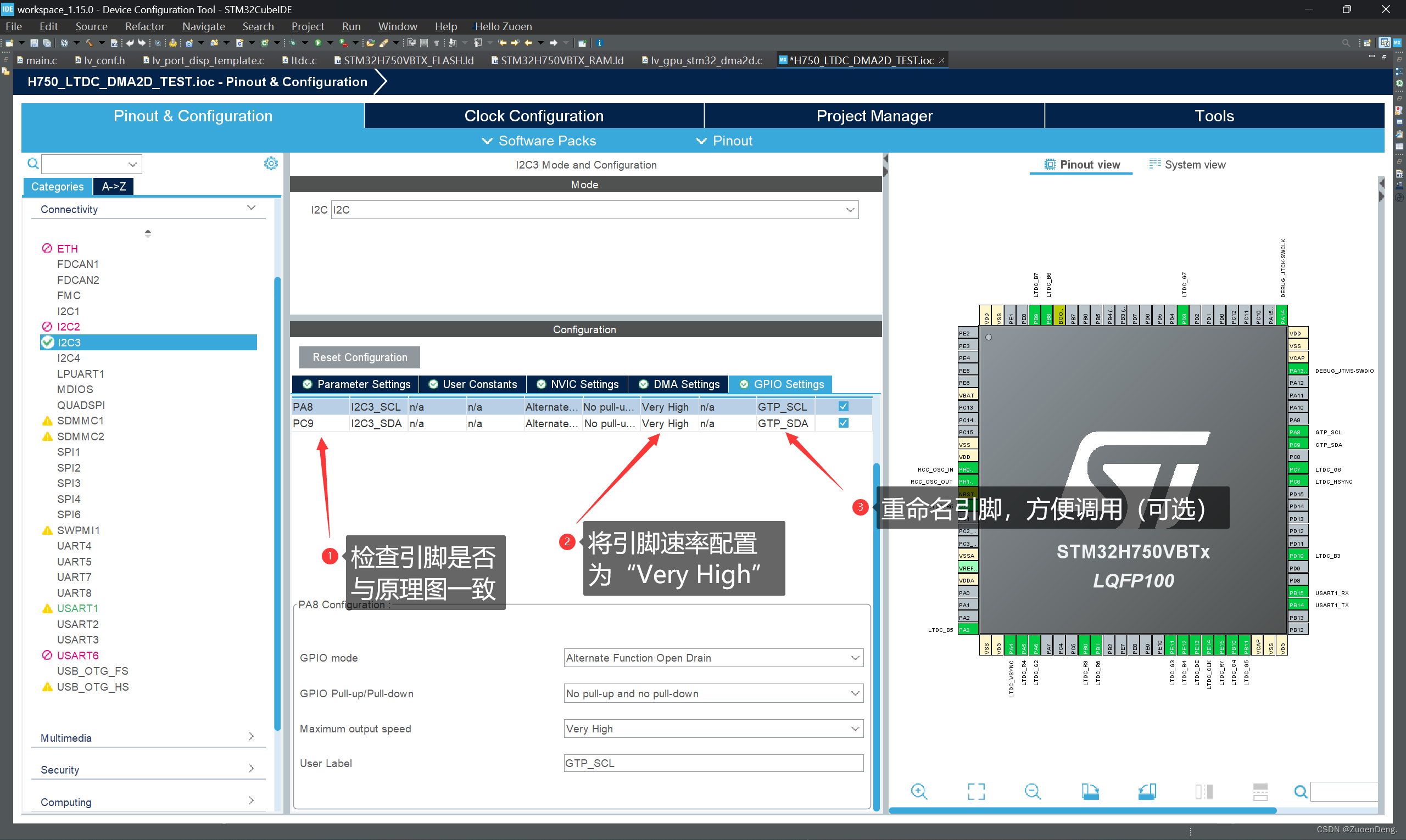

GT911芯片与MCU间使用IIC通讯，因此首先配置IIC。需要查看电路原理图找到相应引脚挂在哪个IIC下，然后开启对应IIC。

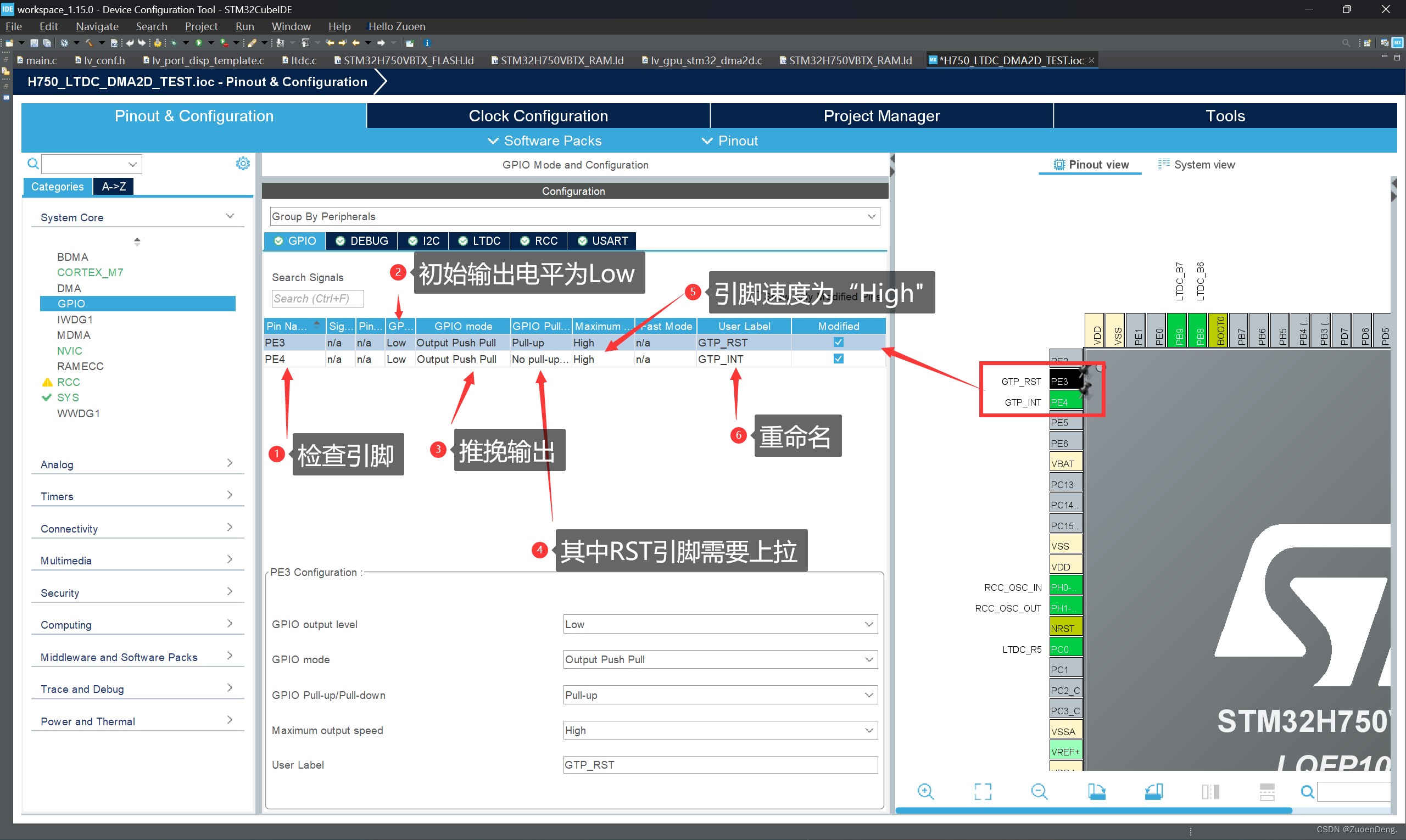

按电路图配置其余两个引脚，
开启一个串口用于输出触摸坐标，以便观察实验现象。
二、添加GT911触摸芯片文件
在stm32cubeide的“Core/Inc”和“Core/Src”目录下分别添加GT911.h和GT911.c文件，然后将文章尾部的代码复制进去。

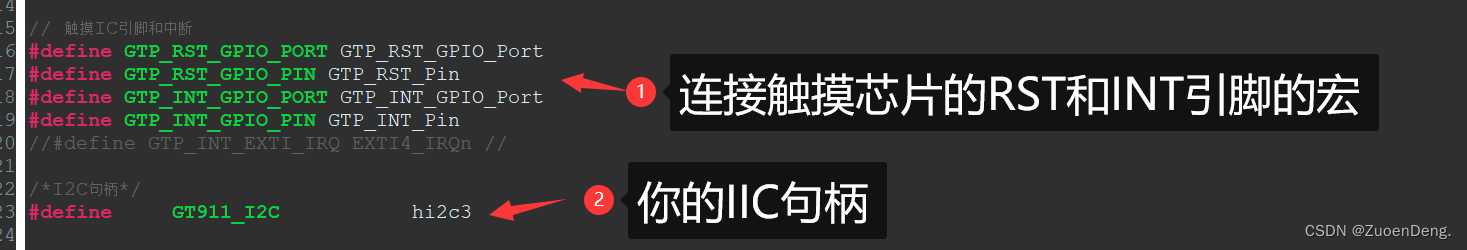

如果你的芯片不是h750vbt6，你需要修改gt911.h中的以下四句代码：

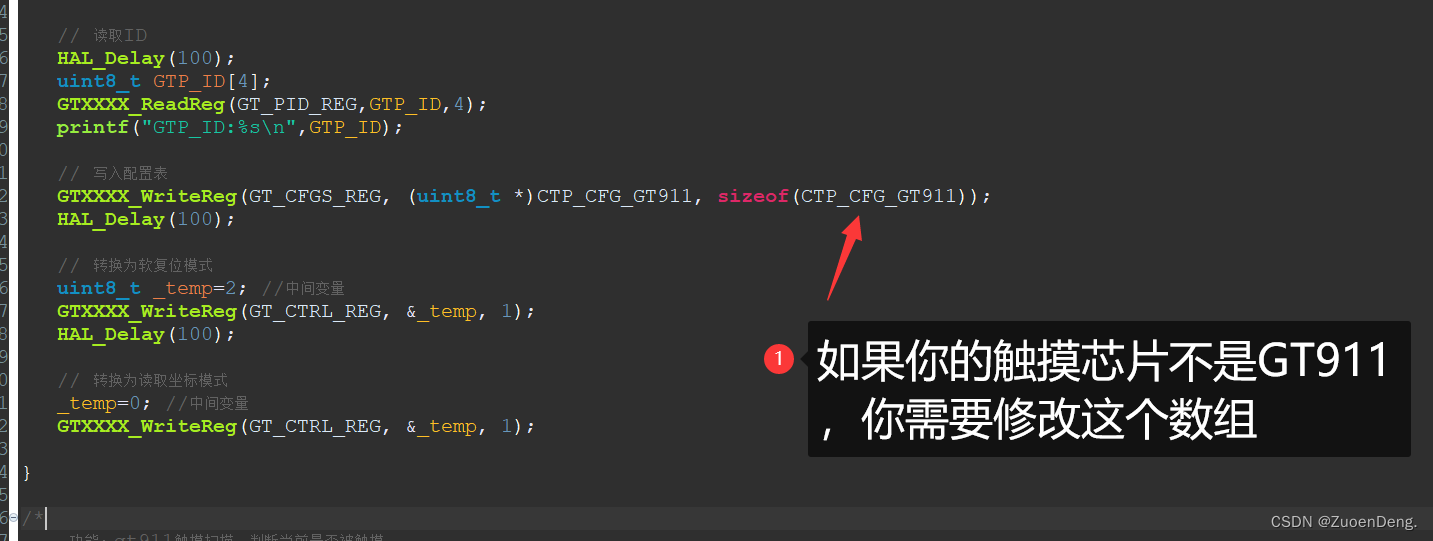

如果你的触摸芯片不是GT911，是GT9147，你需要修改gt911.c中的以下数组（查看其他文章以知道具体的数据内容）：

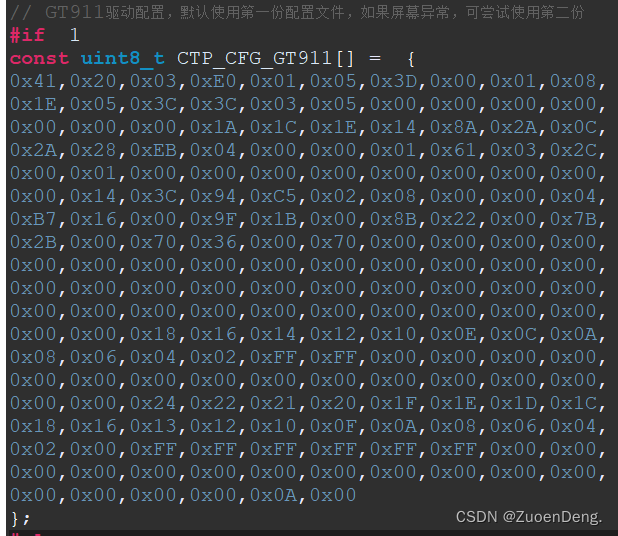

或重新声明一个数组，然后在gt911.c中的下方所示位置进行调用：
向usart.c文件中添加下方代码实现printf函数的重定向
#ifdef __GNUC__
#define PUTCHAR_PROTOTYPE int __io_putchar(int ch)
#else
#define PUTCHAR_PROTOTYPE int fputc(int ch, FILE *f)
#endif
PUTCHAR_PROTOTYPE
{
HAL_UART_Transmit(&huart1, (uint8_t*)&ch,1,HAL_MAX_DELAY);
return ch;
}
三、测试

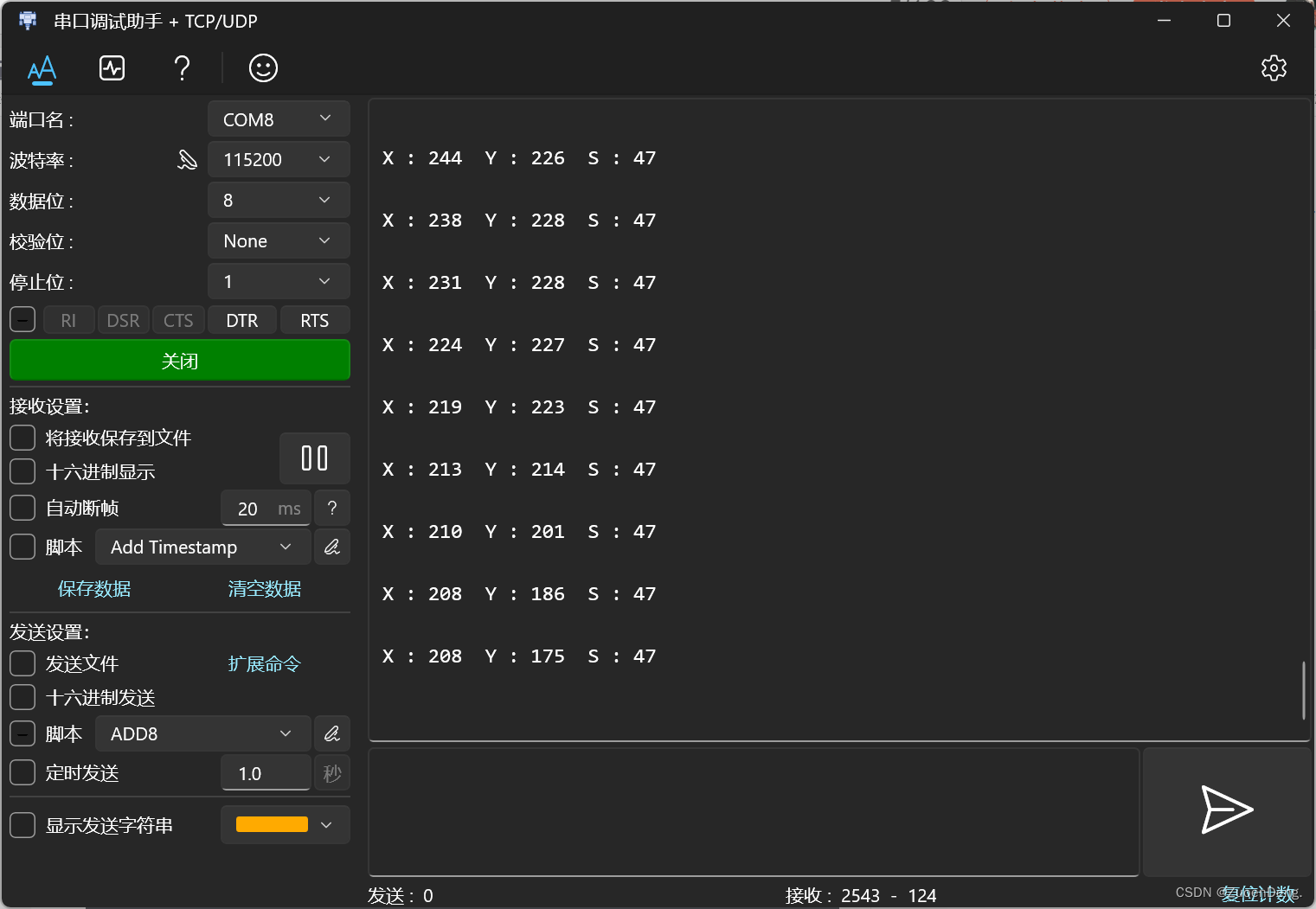

最后，在main.c的while循环中调用函数GTP911_Test()，打开串口调试助手，实验现象如下：
gt911.c中的函数GTP911_Test()表明，如果你想获得触摸坐标，只需要调用GTXXXX_Scanf()函数即可，获得的坐标信息会存储在User_Touch结构体中，
如果需要在其他文件中读取坐标信息，只需要包含gt911.h头文件，或者直接声明这个结构体就可以了，如下：
extern Touch_Struct User_Touch;
四、代码附录
gt9xx.h代码
#include "main.h"
#include "i2c.h"
#ifndef INC_GT9XX_H_
#define INC_GT9XX_H_
// 触摸IC引脚和中断
#define GTP_RST_GPIO_PORT GTP_RST_GPIO_Port
#define GTP_RST_GPIO_PIN GTP_RST_Pin
#define GTP_INT_GPIO_PORT GTP_INT_GPIO_Port
#define GTP_INT_GPIO_PIN GTP_INT_Pin
//#define GTP_INT_EXTI_IRQ EXTI4_IRQn //
/*I2C句柄*/
#define GT911_I2C hi2c3
// 触摸IC设备地址
#define GT911_DIV_W 0x28
#define GT911_DIV_R 0x29
//GT911 部分寄存器定义
#define GT_CTRL_REG 0X8040 //GT911控制寄存器
#define GT_CFGS_REG 0X8047 //GT911配置起始地址寄存器
#define GT_CHECK_REG 0X80FF //GT911校验和寄存器
#define GT_PID_REG 0X8140 //GT911产品ID寄存器
#define GT_GSTID_REG 0X814E //GT911当前检测到的触摸情况,第7位是触摸标志位，低4位是触摸点数个数
#define GT_TPD_Sta 0X8150 //触摸点起始数据地址
#define GT_TP1_REG 0X8150 //第一个触摸点数据地址
#define GT_TP2_REG 0X8158 //第二个触摸点数据地址
#define GT_TP3_REG 0X8160 //第三个触摸点数据地址
#define GT_TP4_REG 0X8168 //第四个触摸点数据地址
#define GT_TP5_REG 0X8170 //第五个触摸点数据地址
#define GT_TOUCH_MAX 5 //对于gt911，最多同时获取5个触摸点的数据
typedef enum
{
X_L = 0,
X_H = 1,
Y_L = 2,
Y_H = 3,
S_L = 4,
S_H = 5
}Data_XYS_P; //数据X、Y、触摸大小数据偏移量
typedef enum
{
TOUCH__NO = 0x00, //没有触摸
TOUCH_ING = 0x80 //被触摸
}TOUCH_STATE_enum; //触摸状态
typedef struct
{
uint16_t X_Point; //X坐标
uint16_t Y_Point; //Y坐标
uint16_t S_Point; //触摸点大小
}XY_Coordinate; //触摸点坐标
/*触摸结构体*/
typedef struct
{
uint8_t Touch_State ; //触摸状态
uint8_t Touch_Number ; //触摸数量
XY_Coordinate Touch_XY[GT_TOUCH_MAX] ; //触摸的x坐标，对于gt911最多5个点的坐标
}Touch_Struct; //触摸信息结构体
/*外部变量区*/
extern Touch_Struct User_Touch;
/*外部函数区*/
void GTP_Init(void);
void GTXXXX_Scanf(void);
void GTP911_Test(void);
#endif /* INC_GT9XX_H_ */
gt911.c代码
/*
* gt9xx.c
*
* Created on: Mar 20, 2024
* Author: ZuoenDeng
*/
#include "gt911.h"
#include <stdio.h>
/*创建触摸结构体*/
Touch_Struct User_Touch;
// GT911驱动配置，默认使用第一份配置文件，如果屏幕异常，可尝试使用第二份
#if 1
const uint8_t CTP_CFG_GT911[] = {
0x41,0x20,0x03,0xE0,0x01,0x05,0x3D,0x00,0x01,0x08,
0x1E,0x05,0x3C,0x3C,0x03,0x05,0x00,0x00,0x00,0x00,
0x00,0x00,0x00,0x1A,0x1C,0x1E,0x14,0x8A,0x2A,0x0C,
0x2A,0x28,0xEB,0x04,0x00,0x00,0x01,0x61,0x03,0x2C,
0x00,0x01,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
0x00,0x14,0x3C,0x94,0xC5,0x02,0x08,0x00,0x00,0x04,
0xB7,0x16,0x00,0x9F,0x1B,0x00,0x8B,0x22,0x00,0x7B,
0x2B,0x00,0x70,0x36,0x00,0x70,0x00,0x00,0x00,0x00,
0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
0x00,0x00,0x18,0x16,0x14,0x12,0x10,0x0E,0x0C,0x0A,
0x08,0x06,0x04,0x02,0xFF,0xFF,0x00,0x00,0x00,0x00,
0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
0x00,0x00,0x24,0x22,0x21,0x20,0x1F,0x1E,0x1D,0x1C,
0x18,0x16,0x13,0x12,0x10,0x0F,0x0A,0x08,0x06,0x04,
0x02,0x00,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0x00,0x00,
0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
0x00,0x00,0x00,0x00,0x0A,0x00
};
#else
const uint8_t CTP_CFG_GT911[] = {
0x00,0x20,0x03,0xE0,0x01,0x05,0x0D,0x00,0x01,0x08,
0x28,0x0F,0x50,0x32,0x03,0x05,0x00,0x00,0x00,0x00,
0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x8A,0x2A,0x0C,
0x45,0x47,0x0C,0x08,0x00,0x00,0x00,0x02,0x02,0x2D,
0x00,0x00,0x00,0x00,0x00,0x03,0x64,0x32,0x00,0x00,
0x00,0x28,0x64,0x94,0xC5,0x02,0x07,0x00,0x00,0x04,
0x9C,0x2C,0x00,0x8F,0x34,0x00,0x84,0x3F,0x00,0x7C,
0x4C,0x00,0x77,0x5B,0x00,0x77,0x00,0x00,0x00,0x00,
0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
0x00,0x00,0x18,0x16,0x14,0x12,0x10,0x0E,0x0C,0x0A,
0x08,0x06,0x04,0x02,0xFF,0xFF,0x00,0x00,0x00,0x00,
0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
0x00,0x00,0x16,0x18,0x1C,0x1D,0x1E,0x1F,0x20,0x21,
0x22,0x24,0x13,0x12,0x10,0x0F,0x0A,0x08,0x06,0x04,
0x02,0x00,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0x00,0x00,
0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
0x00,0x00,0x00,0x00,0x24,0x01
};
#endif
void GTXXXX_WriteReg(uint16_t _usRegAddr, uint8_t *_pRegBuf, uint8_t _ucLen)
{
HAL_I2C_Mem_Write(>911_I2C, GT911_DIV_W, _usRegAddr, I2C_MEMADD_SIZE_16BIT, _pRegBuf, _ucLen, 0xff);
}
void GTXXXX_ReadReg(uint16_t _usRegAddr, uint8_t *_pRegBuf, uint8_t _ucLen)
{
HAL_I2C_Mem_Read(>911_I2C, GT911_DIV_R, _usRegAddr, I2C_MEMADD_SIZE_16BIT, _pRegBuf, _ucLen, 0xff);
}
void GTP_Init(void)
{
/*初始化gt9157的设备地址为0x28/0x29*/
HAL_GPIO_WritePin (GTP_INT_GPIO_PORT,GTP_INT_GPIO_PIN,GPIO_PIN_RESET);
HAL_GPIO_WritePin (GTP_RST_GPIO_PORT,GTP_RST_GPIO_PIN,GPIO_PIN_RESET);
HAL_Delay(100);
/*复位为低电平，为初始化做准备*/
HAL_GPIO_WritePin (GTP_INT_GPIO_PORT,GTP_INT_GPIO_PIN,GPIO_PIN_SET);
HAL_Delay(10);
/*拉高一段时间，进行初始化*/
HAL_GPIO_WritePin (GTP_RST_GPIO_PORT,GTP_RST_GPIO_PIN,GPIO_PIN_SET);
HAL_Delay(10);
/*把INT引脚设置为浮空输入模式，以便接收触摸中断信号*/
GPIO_InitTypeDef GPIO_InitStructure;
GPIO_InitStructure.Pin = GTP_INT_GPIO_PIN;
GPIO_InitStructure.Mode = GPIO_MODE_INPUT;
GPIO_InitStructure.Speed = GPIO_SPEED_HIGH;
GPIO_InitStructure.Pull = GPIO_NOPULL;
HAL_GPIO_Init(GTP_INT_GPIO_PORT, &GPIO_InitStructure);
// HAL_NVIC_SetPriority(GTP_INT_EXTI_IRQ, 1, 1);/* 配置中断优先级 */
// HAL_NVIC_EnableIRQ(GTP_INT_EXTI_IRQ);/* 使能中断 */
// 读取ID
HAL_Delay(100);
uint8_t GTP_ID[4];
GTXXXX_ReadReg(GT_PID_REG,GTP_ID,4);
printf("GTP_ID:%s\n",GTP_ID);
// 写入配置表
GTXXXX_WriteReg(GT_CFGS_REG, (uint8_t *)CTP_CFG_GT911, sizeof(CTP_CFG_GT911));
HAL_Delay(100);
// 转换为软复位模式
uint8_t _temp=2; //中间变量
GTXXXX_WriteReg(GT_CTRL_REG, &_temp, 1);
HAL_Delay(100);
// 转换为读取坐标模式
_temp=0; //中间变量
GTXXXX_WriteReg(GT_CTRL_REG, &_temp, 1);
}
/*
功能：gt911触摸扫描，判断当前是否被触摸
参数1：
*/
void GTXXXX_Scanf(void)
{
uint8_t _temp; //中间变量
GTXXXX_ReadReg(GT_GSTID_REG, &_temp, 1);//读取状态寄存器
// 记录触摸状态
User_Touch.Touch_State = _temp;
User_Touch.Touch_Number = (User_Touch.Touch_State & 0x0f); //获取触摸点数
User_Touch.Touch_State = (User_Touch.Touch_State & 0x80); //触摸状态
//判断是否有触摸数据
switch(User_Touch.Touch_State)
{
case TOUCH__NO: //没有数据
break;
case TOUCH_ING: //触摸中~后，有数据，并读出数据
for(uint8_t i=0; i<User_Touch.Touch_Number; i++)
{
GTXXXX_ReadReg((GT_TPD_Sta + i*8 + X_L), &_temp, 1); //读出触摸x坐标的低8位
User_Touch.Touch_XY[i].X_Point = _temp;
GTXXXX_ReadReg((GT_TPD_Sta + i*8 + X_H), &_temp, 1); //读出触摸x坐标的高8位
User_Touch.Touch_XY[i].X_Point |= (_temp<<8);
GTXXXX_ReadReg((GT_TPD_Sta + i*8 + Y_L), &_temp, 1); //读出触摸y坐标的低8位
User_Touch.Touch_XY[i].Y_Point = _temp;
GTXXXX_ReadReg((GT_TPD_Sta + i*8 + Y_H), &_temp, 1); //读出触摸y坐标的高8位
User_Touch.Touch_XY[i].Y_Point |= (_temp<<8);
GTXXXX_ReadReg((GT_TPD_Sta + i*8 + S_L), &_temp, 1); //读出触摸大小数据的低8位
User_Touch.Touch_XY[i].S_Point = _temp;
GTXXXX_ReadReg((GT_TPD_Sta + i*8 + S_H), &_temp, 1); //读出触摸大小数据的高8位
User_Touch.Touch_XY[i].S_Point |= (_temp<<8);
}
_temp=0;
GTXXXX_WriteReg(GT_GSTID_REG, &_temp, 1); //清除数据标志位
break;
}
}
void GTP911_Test(void)
{
GTXXXX_Scanf(); //不断扫描
if(User_Touch.Touch_State == 0x80)
{
for(uint8_t i=0; i<User_Touch.Touch_Number; i++)
{
printf("X : %d ", User_Touch.Touch_XY[i].X_Point);
printf("Y : %d ", User_Touch.Touch_XY[i].Y_Point);
printf("S : %d\r\n\r\n", User_Touch.Touch_XY[i].S_Point);
}
User_Touch.Touch_State = 0;
User_Touch.Touch_Number = 0;
}
}
