【原创】ESP32+NTC热敏电阻测温SD卡采集OLED显示，Begabung_TC250

Billie Tse

已于 2023-07-30 20:19:57 修改

阅读量3.3k

点赞数 9

文章标签：单片机物联网

于 2023-04-05 13:27:08 首次发布

本文链接：https://blog.csdn.net/m0_62336159/article/details/129960991

版权

该文介绍了如何使用ESP32设计一个八通道热敏电阻数据采集系统，结合SD卡存储和OLED显示屏进行实时显示。通过Arduino_IDE编程，实现了NTC热敏电阻的电压转换和温度计算，并提供了详细的管脚定义和代码示例。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

摘要

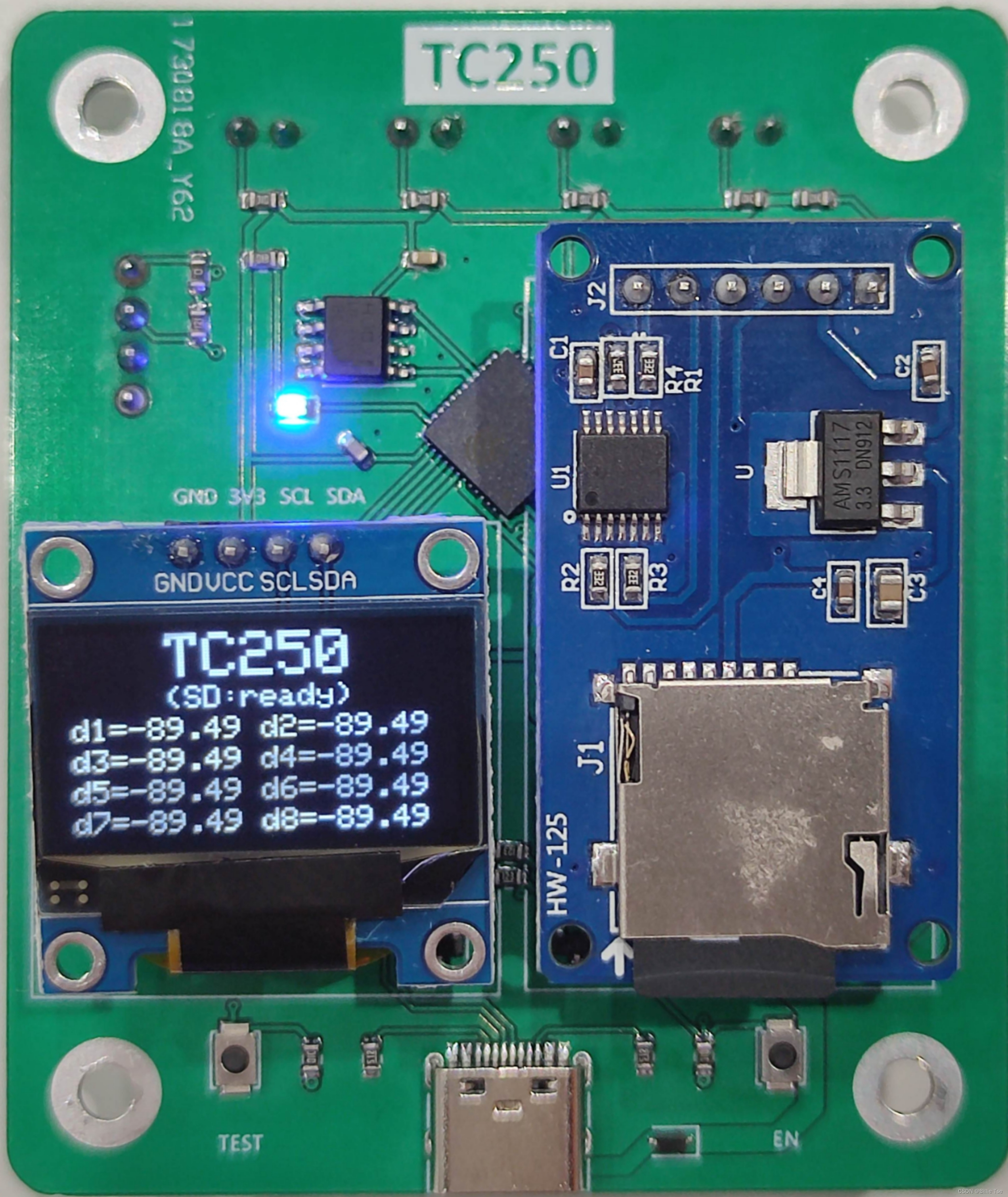

利用ESP32设计一款八通道热敏电阻采集方案，并使用SD卡采集及OLED显示,通过Arduino_IDE编写。本产品在淘宝店Begabung发售，型号：TC250。

安装环境准备

ArduinoIDE中ESP首选项修改

开发板及端口选择

头文件下载

内容

零件准备：ESP32芯片、OLED模块、SD卡模块，NTC热敏电阻

所需资料

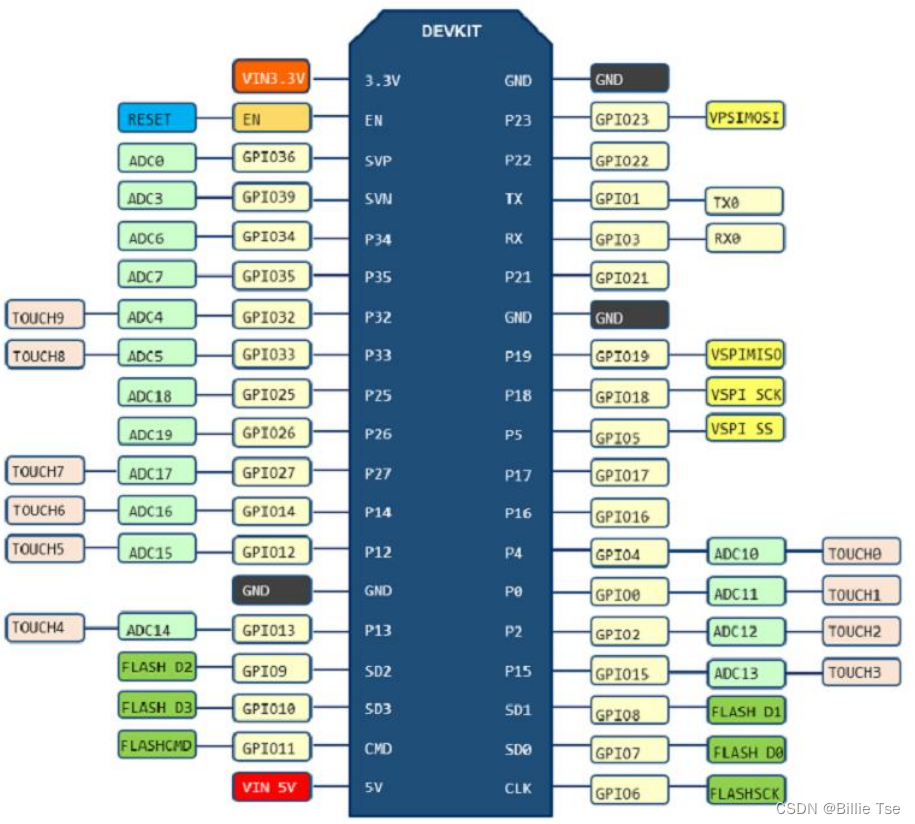

接线参考安信可NodeMCU-32管脚示意图

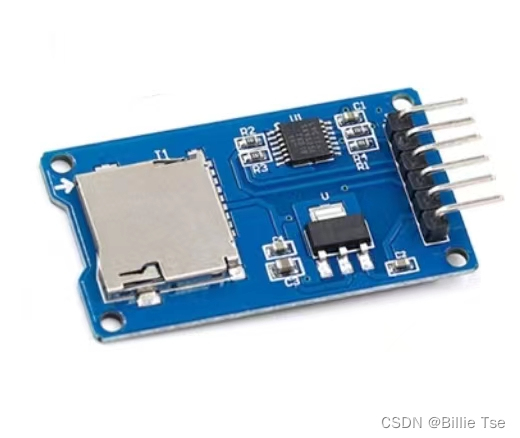

SD卡模块

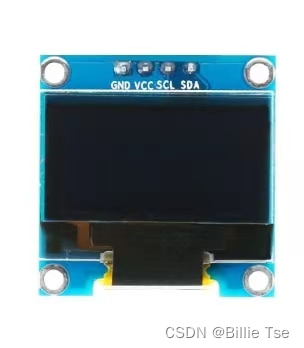

OLED模块，可直接查看数据及SD卡采集情况

本产品自定义管脚包括SD卡所需的CS、SCK、MOSI、MISO；OLED模块所需的SCL、SDA模块；此为还接出TEST开关，CAN通讯接口及天线接口。

CS	14
SCK	27
MOSI	26
MISO	25
SCL	19
SDA	22
Button	21
CAN_TX	10
CAN_RX	9
天线

八位ADC采集模拟信号量

ADC0	36
ADC1	37
ADC2	38
ADC3	39
ADC4	32
ADC5	33
ADC6	34
ADC7	35

管脚定义代码，可根据设计需求自行更改

// define adc pin
#define ADC0 36
#define ADC1 37
#define ADC2 38
#define ADC3 39
#define ADC4 32
#define ADC5 33
#define ADC6 34
#define ADC7 35

// define IIC pin
#define SCL 19
#define SDA 22

// define led pin
#define INDICATOR 23

// define SPI pin
#define CS 14
#define MISO 25
#define MOSI 26
#define SCK 27

// define CAN pin
#define CAN_TX 10
#define CAN_RX 9

// define test button pin
#define BUTTON 21

原理

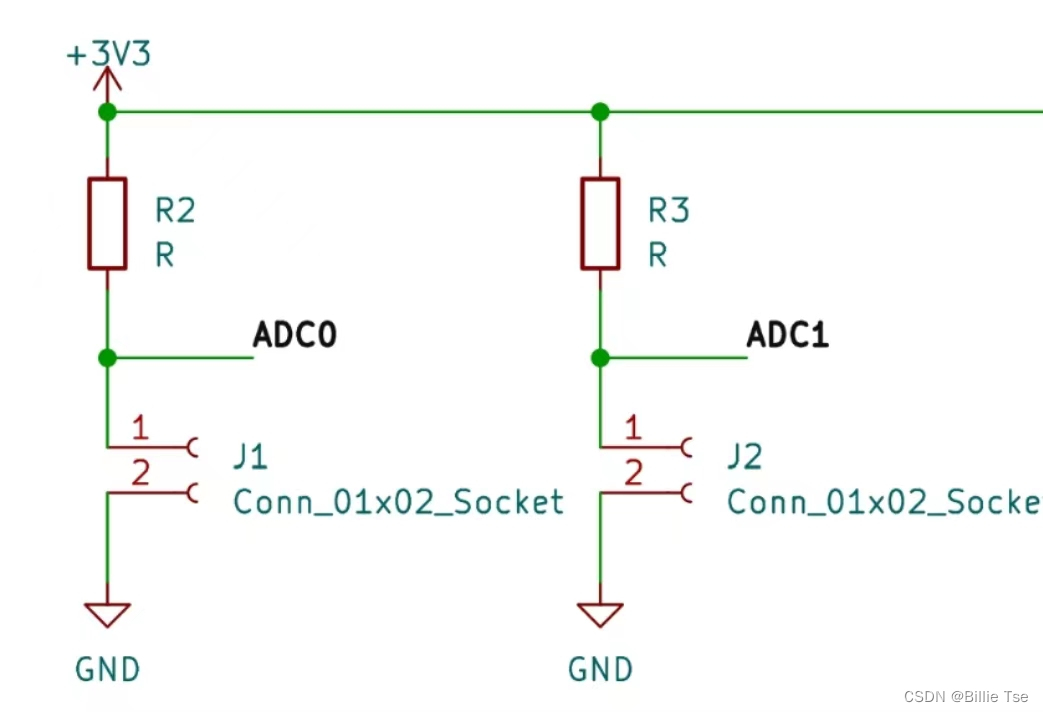

热敏电阻NTC与10K电阻对3.3V电源分压，ADC接口采集热敏电阻电压接入ESP32进行处理。NTC热敏电阻阻值范围为1034.600KΩ至0.337KΩ，测温范围为-55°C至125°C，精度±1%。

电压换算公式修改数值后对其他传感器同样适用

//电压换算成温度
float temp_cacu(float a)
{
   float Rt=0;
   float Rp=10000;
   float T2=273.15+25;
   float Bx=3950;
   float Ka=273.15;
   float vol=0.0;
   float temp = 0.0;

   vol=(float)(a * 3.3 / 4096);
   Rt=vol*Rp/(3.3-vol);
   temp=(float)1/(1/T2+log(Rt/Rp)/Bx)-Ka+0.5;
   return temp;
}

总代码

近日重装系统后发现上述代码在运行过程中存在错误，对标错代码段经行注释处理即可

新代码如下所示

#include <Wire.h>
#include <Arduino.h>
#include <SPI.h>
#include <SD.h>

//读取RS485
#include <SoftwareSerial.h>

// 引入驱动OLED0.96所需的库
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>

// define IIC pin
#define SCL 19
#define SDA 22

// define SPI pin
#define CS 14
#define MISO 25
#define MOSI 26
#define SCK 27

// define CAN pin
#define CAN_TX 10
#define CAN_RX 9

// define test button pin
#define BUTTON 21

// define led pin
#define INDICATOR 23

// 自定义重置引脚,虽然教程未使用,但却是Adafruit_SSD1306库文件所必需的
#define OLED_RESET 4
#define SCREEN_WIDTH 132 // 设置OLED宽度,单位:像素
#define SCREEN_HEIGHT 64 // 设置OLED高度,单位:像素
Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, OLED_RESET);

File dataFile;

unsigned char item[8] = {0x01, 0x03, 0x00, 0x00, 0x00, 0x01, 0x84, 0x0A};  //16进制测温命令
String data = ""; // 接收到的16进制字符串
SoftwareSerial pressureSerial(16, 17);  // RX, TX

float getpressure(String pressureerature);  // 函数声明

float p1 =0;

void setup()
{
  pressureSerial.begin(9600);
  Serial.begin(9600);

  // 初始化Wire库
   //Wire.begin(SDA, SCL);

  // 初始化OLED并设置其IIC地址为 0x3C
   display.begin(SSD1306_SWITCHCAPVCC, 0x3C);


   pinMode(INDICATOR, OUTPUT);
   digitalWrite(INDICATOR, LOW);

   pinMode(CS, OUTPUT);//定义
   //SPI.begin(SCK,MISO,MOSI,CS);
   sd_card_init();
   if(!BUTTON){
    dataFile = SD.open("/TC250.txt", FILE_WRITE);
   }
   dataFile = SD.open("/TC250.txt", FILE_WRITE);

    //  uint8_t cardType=SD.cardType();
    //  if(cardType==CARD_NONE){
    //   Serial.println("No SD card attached");
    //   return;
    //  }

     dataFile = SD.open("/TC250.txt", FILE_WRITE);//sd卡

}

void loop()
{
  delay(10);  // 放慢输出频率
  for (int i = 0 ; i < 8; i++) {  // 发送测温命令
    pressureSerial.write(item[i]);   // write输出
  }
  delay(100);  // 等待测气压数据返回
  data = "";
  while (pressureSerial.available()) {//从串口中读取数据
    unsigned char in = (unsigned char)pressureSerial.read();  // read读取
//    Serial.print(in, HEX);//问询帧打印
//    Serial.print(',');
    data += in;
    data += ',';
  }

   p1=(getpressure(data));

 //oled
  words_display();
  display.display();

  String dataString = "";
  dataString += String(p1);
  dataString += ",";

  //p1=analogRead(getpressure(data));


  if(dataFile)
  {
    dataFile.println(dataString);
    dataFile.flush();
//    digitalWrite(INDICATOR, LOW);
    Serial.println(dataString);
  }else
  {
    Serial.println("Fail to open 'TC250.txt' .");
  }

  //digitalWrite(INDICATOR, HIGH);

  if (data.length() > 0) { //先输出一下接收到的数据
//    Serial.println();    //应答帧打印
//    Serial.println(data);
    Serial.print(p1);
    Serial.println("m/s");

  }
}

void sd_card_init()
{
  if(!SD.begin(CS))
  {
    Serial.println("Fail to init sd card.");
    while(1);
  }
}

void words_display()
{
  // 清除屏幕
  display.clearDisplay();

  // 设置字体颜色,白色可见
  display.setTextColor(WHITE);

  //设置字体大小
  display.setTextSize(2);

  //设置光标位置
  display.setCursor(35, 0);
  display.print("TC250");

  if(dataFile){
    display.setTextSize(1.5);
    display.setCursor(35, 17);
    display.print("(SD:ready) ");
  }else{
    display.setTextSize(1.5);
    display.setCursor(35, 17);
    display.print("(SD:error) ");
  }



  display.setTextSize(1.5);
  //打印自开发板重置以来的秒数;
  //display.print(millis() / 1000);

  display.setCursor(5,27);
  display.print("d1=");
  display.print(p1);


}

float getpressure(String pressure) {
  int commaPosition = -1;
  String info[9];  // 用字符串数组存储
  for (int i = 0; i < 9; i++) {
    commaPosition = pressure.indexOf(',');
    if (commaPosition != -1)
    {
      info[i] = pressure.substring(0, commaPosition);
      pressure = pressure.substring(commaPosition + 1, pressure.length());
    }
    else {
      if (pressure.length() > 0) {  // 最后一个会执行这个
        info[i] = pressure.substring(0, commaPosition);
      }
    }
  }
  return (info[3].toInt()  + info[4].toInt()) / 10.0;
}
