第一次画异形板后的总结感悟

目录

画原理图前的准备

画PCB的一些好方法

蜂鸣器电路

供电电路

其他电路

杂七杂八的随记要点

总结

---

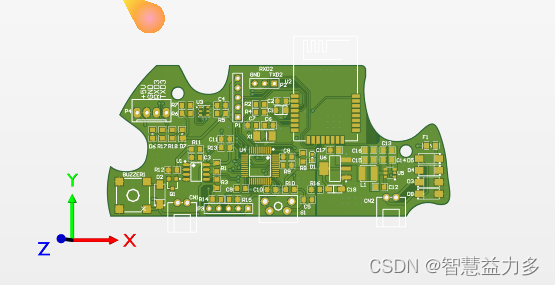

 像这样的异形板是通过solidworks扫描实物生成的

画原理图前的准备

当然是选购元器件

一般习惯在嘉立创进行选购 选择符合要求 有库存 价格便宜 最好是立创自身库内有的元器件

便于后期STM  同时每个元器件最重要的就是 一定要仔细阅读数据手册 里面一般都会有该芯片对应的官方推荐电路 能迅速上手不熟悉的元器件

画PCB的一些好方法

布局非常重要 一定要先布局再布线 布局恰当布线一定会事半功倍！

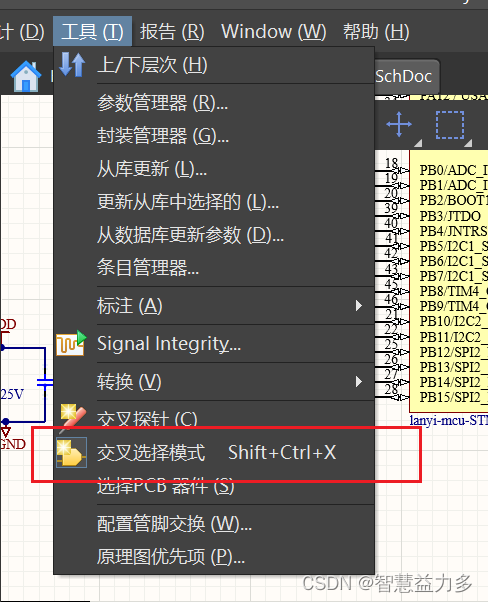

可以打开AD的交叉选择模式 如果能有拓展屏幕的话 可以在一个屏幕是选中单个电路结构的元器件 在PCB那边也会自动选中 可以用此方法将不同电路的元器件先区分开来 便于后续的布局

注意一些电路应该远距离放置：比如该板上具有温湿度传感器 要注意和供电电路距离远一些！



蜂鸣器电路

由于该板子生存空间比较小不能选择较高的元器件

小的有源蜂鸣器又贵又没货

最后选择了无源的蜂鸣器

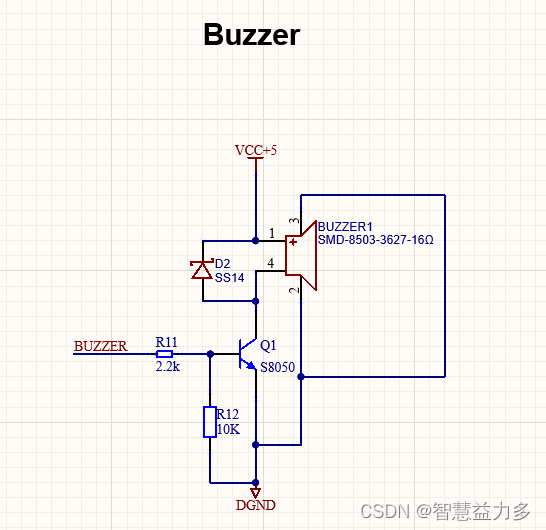

此时的电路结构如下

蜂鸣器一定要并联一个续流二极管！



供电电路

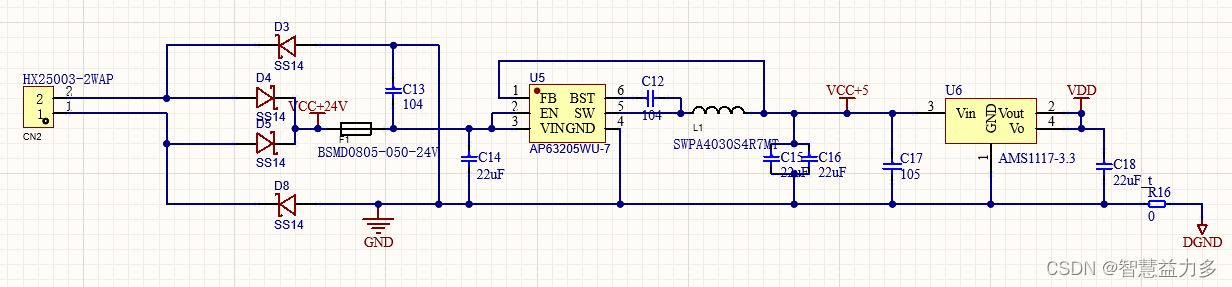

板子的要求是要讲24V转为3.3V给单片机供电

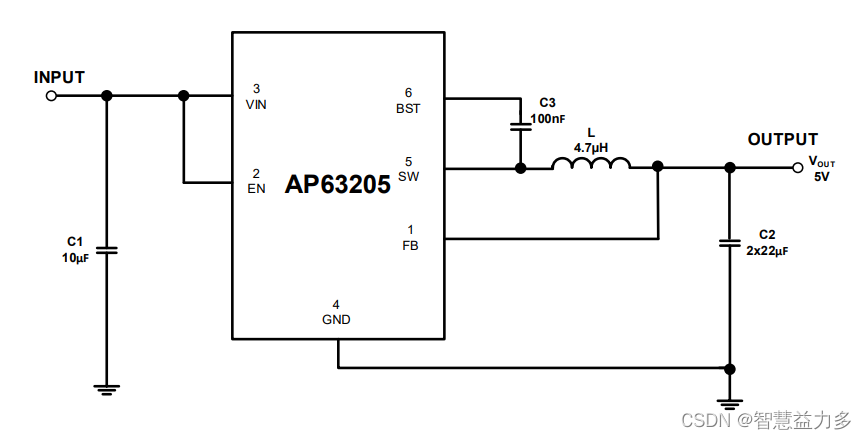

24V从输入端输入后需要经整流桥整流再通过一个DC/DC芯片将电压转为5V，具体的电路逻辑可以参考手册里的电路

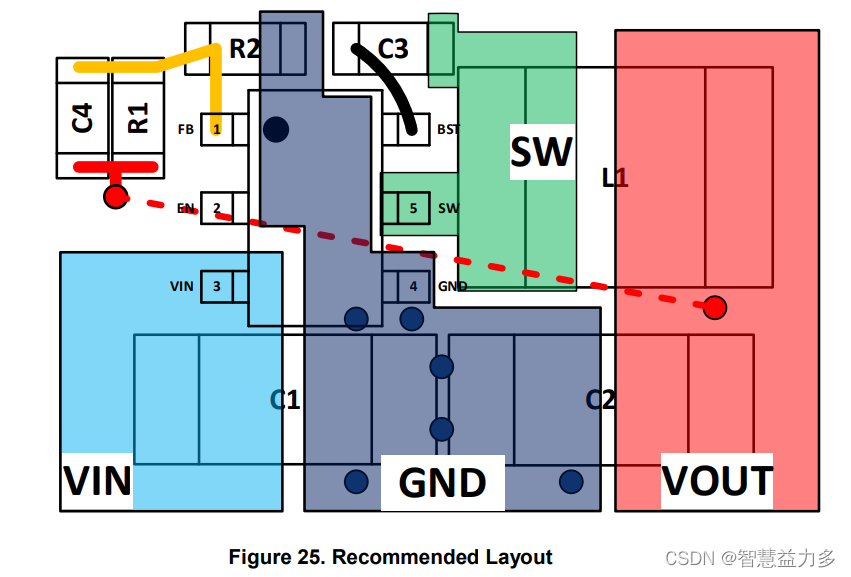

 当然PCB的布局也可以直接参考芯片的数据手册

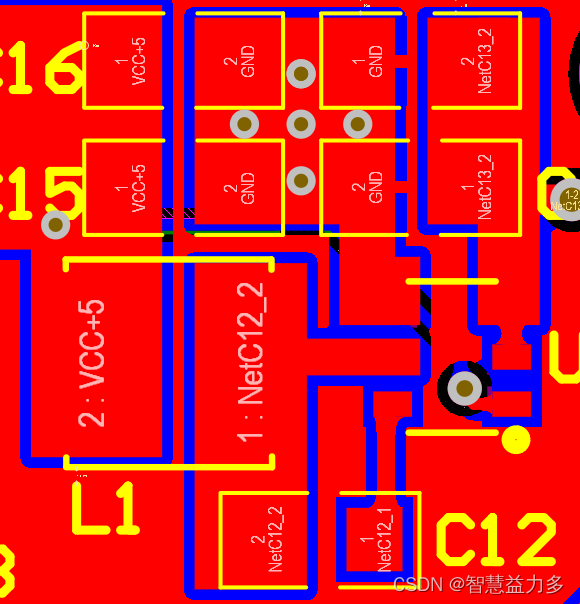

 如上图 第一次学会用局部铺铜的方法增强稳定性

该芯片发热较严重 需要保证接地牢靠

 可以通过打地孔来促进散热（这个点是新学习到的，比如一些出现尖端的铜皮或者是大块铜皮，都可以打一些地孔的阵列来使接地更加稳定）

 同时可以将转换前的地与转换后的地区分开来比如 GND 和 DGND   以一个0欧的电阻R16连接两部分的地 注意铺铜的时候要区分GND部分和DGND部分

其他电路

注意滤波电容的摆放一定要靠近其滤波对象的引脚 才能实现有效滤波

 如上图的C1 C2 也有另一个要点

去耦滤波电容 是应该先小后大 还是先大后小呢

参考如下网页可以得知

去耦滤波电容怎么布局摆放，到底是先大后小还是先小后大？-设计应用-维库电子市场网

杂七杂八的随记要点

电感下面不要走线！

串口可以走差分对布线！

第一次铺铜之后可能会看到很多铜皮是零散的 需要不断调整使铜皮较为完整和连贯！

不能以为铺铜可以连接所有的地！有一些没法连上的铺铜之后仍可以看到飞线 需要通过调整或打过孔的方法来接地！

快捷键超级好用高效率一定要熟练！

打完过孔记得盖油！

总结

好的就简简单单记到这里

希望我的画板技术up up up！！！
