基于system verilog实现的单周期MIPS处理器

实验2：单周期MIPS处理器

所有源代码见我的仓库

1 实验目的

1. 熟悉Vivado软件；
2. 熟悉在Vivado软件下进行硬件设计的流程；
3. 设计单周期MIPS处理器，包括
   1. 完成单周期MIPS处理器的设计；
   2. 在Vivado软件上进行仿真；
   3. 编写MIPS代码验证单周期MIPS处理器；
   4. 在NEXYS4 DDR板上进行验证

2实验内容

2.1 设计单周期mips处理器

实验结果

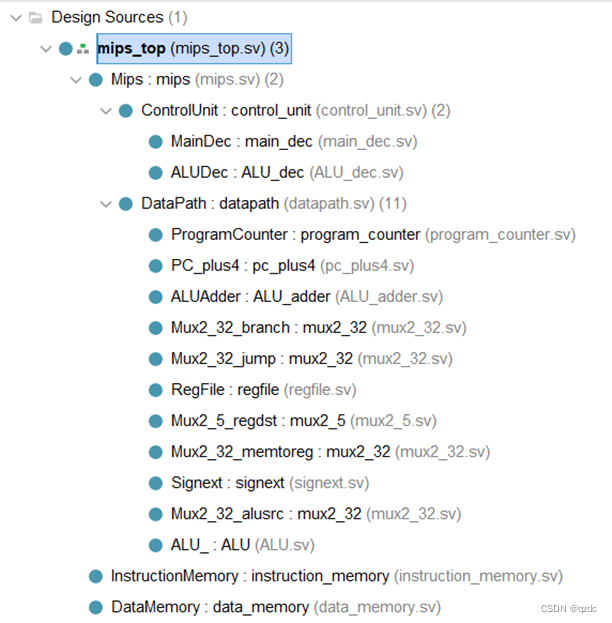

完成对与所有要求的指令的支持，封装为顶层文件，文件结构如下：

具体实现

本阶段主要参考ppt和《数字设计》一书。

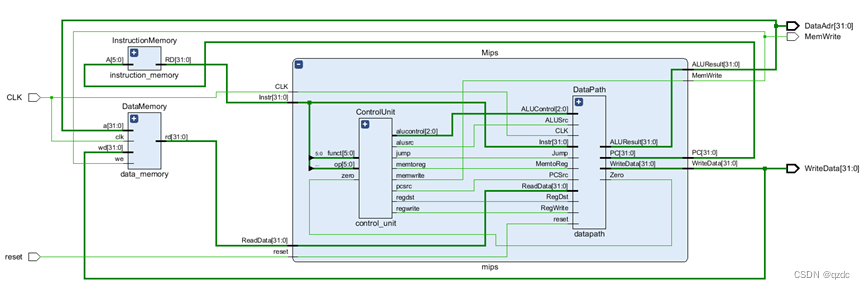

最终的RTL图如下：

首先实现PC寄存器、指令存储器和数据存储器和寄存器文件。

pc寄存器是一个带异步复位信号的D触发器，复位时置零，在时钟上升沿将输入的pc_next赋值给输出pc：

always@(posedge clk, posedge res)
        begin
            if(res)
                pc<=0;
            else
                pc<=pc_next;
        end

指令寄存器需要一块64*32bits的的空间，根据输入的地址A输出相应位置的指令。在激励信号的作用下，会在开始时读入需要的指令文件。注意到由于A每次自增1，就代表取得下一条指令，所以在输入时将8位pc的最后2位（始终为0）丢弃，就可以在pc实际自增4时变为只会自增1

logic [31:0] RAM[63:0];

    initial
    begin
        $readmemh("memfile_moreinstra.dat",RAM);
    end

    assign RD=RAM[A];

数据存储器（内存）也需要64*32bits的大小，根据读入的a，输出相应的内容。并且在写使能为真时，时钟上升沿时对地址为a的数据进行写入。

    logic [31:0] RAM[63:0];
    assign rd=RAM[a[31:2]];

    always_ff@(posedge clk)
        if(we)
            RAM[a[31:2]]<=wd;

寄存器文件开辟32*32bit的空间。在时钟上升沿时，如果寄存器写使能为真，就对相应的寄存器写入数据。两个输出与两个输入地址相匹配，并且输入地址为0时始终返回0

    logic [31:0] rf[31:0];

    always_ff@(posedge clk)
        if(we3==1)
            rf[wa3]<=wd3;

    assign rd1=(ra1!=0)?rf[ra1]:0;
    assign rd2=(ra2!=0)?rf[ra2]:0;

接下来是根据lw指令，来对上述模块连接。由于lw指令需要一个加法器件，于是使用先增加一个ALU模块，根据ALUControl的取值做出相应的运算。首先实现加法，对应位010。同时还需要实现sub、and、or、slt。同时为了后面beq和bne指令，还需要一个Zero标志位，在运算结果为0时置1

 always@(*)
 begin
    case(ALUControl)
      3'b000: ALUResult <= A&B;
      3'b001: ALUResult <= A|B;
      3'b010: ALUResult <= A+B;
      3'b110: ALUResult <= A-B;
      3'b111: ALUResult <= A<B ? 1:0;//slt
      3'b101:ALUResult <= ~(A|B);
      default: ALUResult <= 0;
    endcase
 end

 assign Zero = (ALUResult==0);

然后需要对读入的立即数做出符号扩展，由16位扩展至32位。就是将最高位重复16次并与原数拼接。

接下来开始按照lw指令的数据流连接各个部件，由于需要写回寄存器，所以需要寄存器RegWrite写使能参与。并且再加上pc自增4的模块，用于更新pc。

然后对于sw指令的数据流，再次连接部件。由于需要写入内存，就增加内存写使能控制器MemWrite。

接下来是r型指令。由于需要写入寄存器，并且指令中写入寄存器的信息与之前lw写入寄存器的信息在Instra中位置不一样，于是需要一个二选一复用器，在RegDst的控制下选择合适的Intra部分作为写入寄存器。除此之外，ALU的第二个操作数也需要一个复用器，在ALUSrc的判断下选择是从寄存器中读出的数据还是Instra中的符号扩展结果。由于ALU运算结果直接作为结果写回寄存器，不需要经过内存，就再增加一个复用器，在MemtoReg控制下选择是从内存中读出的数据还是ALU的运算结果作为写回寄存器的内容。

上述的复用器有5位的，也有32位的，实验中用mux2_32和mux2_5来实现。

再对beq指令做出扩展。经过符号扩展的立即数左移两位后加上pc自增4后的结果作为PCBranch的内容。增加一个复用器，再PCSrc的控制下判断是选择正常PC自增4还是PCBranch作为新的PC。其中，这个加法没有使用ALU，而是用一个专门的部件来实现加法。

接下来完成控制器，由2部分组成，分别是主译码器和ALU译码器。

主译码器根据读入Instra的Opcode部分对于先前提到的RegWrite、RegDst、ALUSrc、Branch、MemWrite、MemtoReg做出控制，并产生ALUOp，在非R型指令时控制ALU的操作，当其为010时代表为R型指令。

ALU译码器读入Instra的funct段，根据主译码器产生的ALUOp，输出相应的ALUControl控制ALU。

由于还未实现全部指令，主译码器和ALU译码器的相关代码将在所有指令实现后展示。

随后将主译码器和ALU译码器封装为控制单元，其中输出的branch由ALU的Zero标志和Branch共同决定。

此时基本的CPU已经完成。现在开始拓展更多指令。

首先拓展addi指令，只用在主译码器中加入此指令即可，现有数据路径可以完成此操作。

然后是j指令。首先数据路径需要增加一个复用器，根据Jump控制真正的PC是来源于立即数经过左移和扩展得到的PCJump还是先前已存在的PC_next。同时还需要在主译码器、控制单元中增加新的输出项Jump。

对于andi、ori、slti指令，除了ALUOp不一样，其它输出信号完全与addi一致，在主译码器和ALU译码器中增加相应的语句即可实现。

对于bne指令，在控制单元中增加一个Branch_standard，当Zero标志位与Branch­_standard相等时，并且Branch为1时，将PCSrc置为1，代表需要Branch。（这一点与ppt上的实现方法不一样）

最后是nop指令，不需进行任何操作，将所有控制单元全置为0即可。

至此，已完成对于所有指令的支持。主译码器和ALU译码器相关代码如下：

主译码器：



    logic [9:0] control;
    logic branch_standard;

    assign {regwrite,regdst,alusrc,branch,memwrite,memtoreg,aluop,jump} = control;

    always@(*)
        case(op)
            6'b000000: control<=10'b1100000100;//R
            6'b100011: control<=10'b1010010000;//lw
            6'b101011: control<=10'b0010100000;//sw
            6'b000100: control<=10'b0001000010;//beq
            6'b000101: control<=10'b0001000010;//bne
            6'b000010: control<=10'b0000000001;//jump
            6'b001000: control<=10'b1010000000;//addi
            6'b001100: control<=10'b1010001000;//andi
            6'b001101: control<=10'b1010001010;//ori
            6'b001010: control<=10'b1010001100;//slti
            6'b100000: control<=10'b0000000000;//nop
            default:   control<=10'bxxxxxxxxxx;
        endcase

ALU译码器：

always@(*)
        case(aluop)
            3'b000: alucontrol<=3'b010;//+
            3'b001: alucontrol<=3'b110;//-
            3'b010:
                case(funct)
                    6'b100000: alucontrol<=3'b010;
                    6'b100010: alucontrol<=3'b110;
                    6'b100100: alucontrol<=3'b000;
                    6'b100101: alucontrol<=3'b001;
                    6'b101010: alucontrol<=3'b111;
                    default:   alucontrol<=3'bxxx;
                endcase
            3'b100:alucontrol<=3'b000;//andi
            3'b101:alucontrol<=3'b001;//ori
            3'b110:alucontrol<=3'b111;//slti
            default:
                alucontrol<=3'bxxx;
        endcase

接下来进行模块的封装。

首先将和数据有关的模块封装到datapath里，与先前的控制单元一起封装为mips模块：

logic MemtoReg,Alusrc,RegDst,RegWrite,Jump,PCRsc,Zero;
    logic [2:0]ALUControl;
    control_unit ControlUnit(Instr[31:26],Instr[5:0],Zero,MemtoReg,MemWrite,
        PCSrc,ALUSrc,RegDst,RegWrite,Jump,ALUControl);
    datapath DataPath(CLK,reset,MemtoReg,PCSrc,ALUSrc,RegDst,
        RegWrite,Jump,ALUControl,Zero,PC,Instr,ALUResult,WriteData,ReadData);

接着把mips模块和指令存储器、数据存储器封装至顶层文件mips_top中，完成MIPS指令CPU设计：

logic [31:0] PC,Instr,ReadData;
    mips Mips(CLK,reset,PC,Instr,MemWrite,DataAdr,WriteData,ReadData);
    instruction_memory InstructionMemory(PC[7:2],Instr);
data_memory DataMemory(CLK,MemWrite,DataAdr,WriteData,ReadData);

2.2 仿真

实验结果

仿真结果与预期结果一致。采用的第一个代码是《数字设计和计算机体系结构》书中的标准测试程序，第二个代码是ppt中的测试程序，并在其中添加nop指令（由于MIPS指令集中似乎没有nop指令，所以假定其操作码为100000），采用书中的testbench，得到的结果如下，与预期一致，得到success的反馈。

具体实现

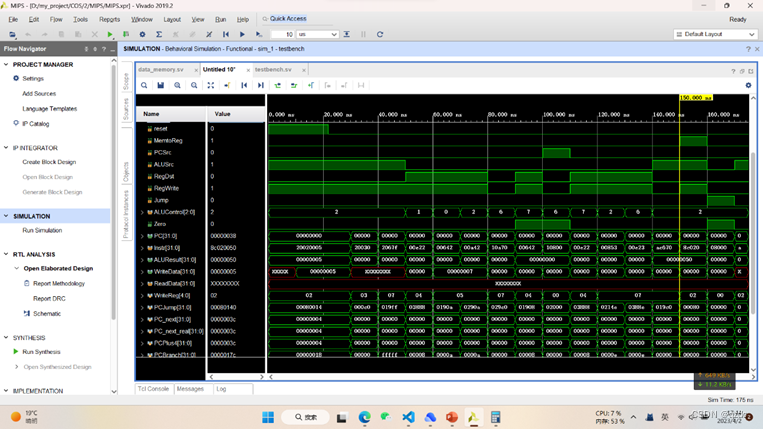

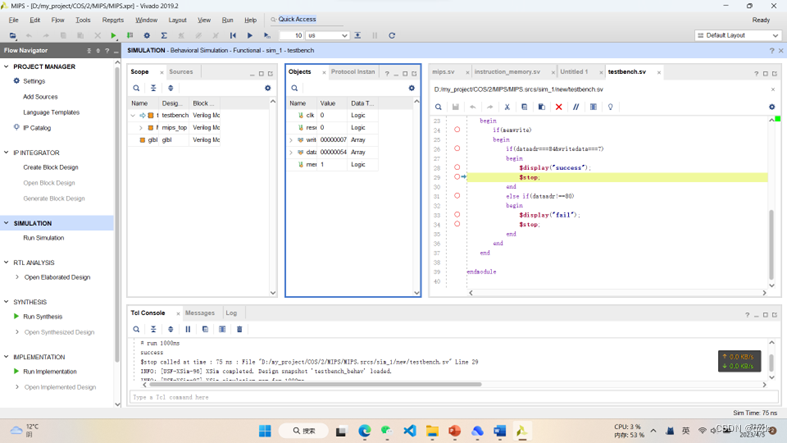

首先根据《数字设计》的标准测试代码与testbench文件经行仿真测试，Tcl Console得到success的反馈，波形图也与ppt上的结果一致。指令文件命名为memfile.dat。

接下来根据ppt上的测试代码，并加上一句nop指令，进行仿真测试，Tcl Console得到success的反馈，波形图也与ppt上的结果一致。指令文件命名为memfile_moreinstra.dat。

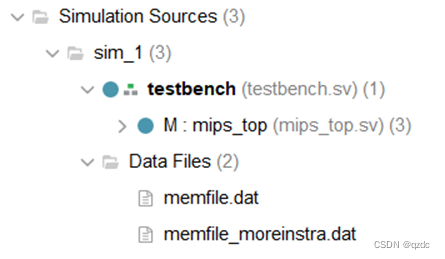

仿真的文件结构如下：

2.3 验证

实验结果

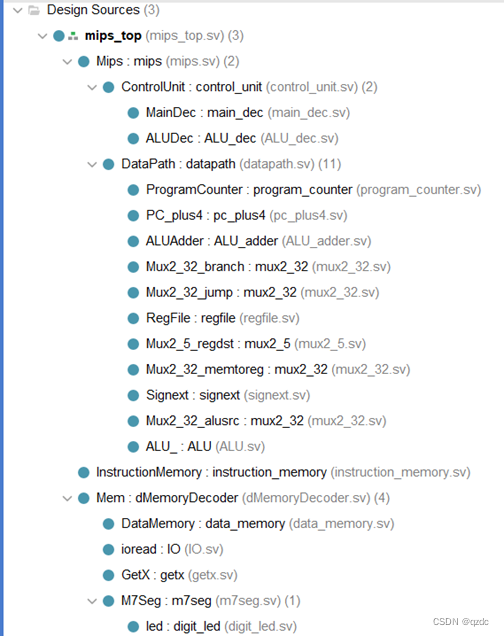

最终的代码文件结构如下：

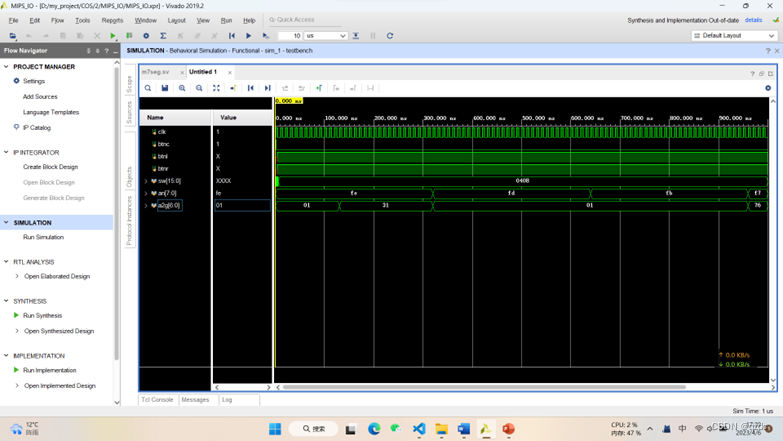

基于ppt上的testIO测试指令，实现两个数的相加，写出相应的testbench仿真文件，运行仿真后比较波形图，与ppt上的内容一致。波形图如下，数码管显示的内容分别为C00……，与预期结果一致：

具体实现

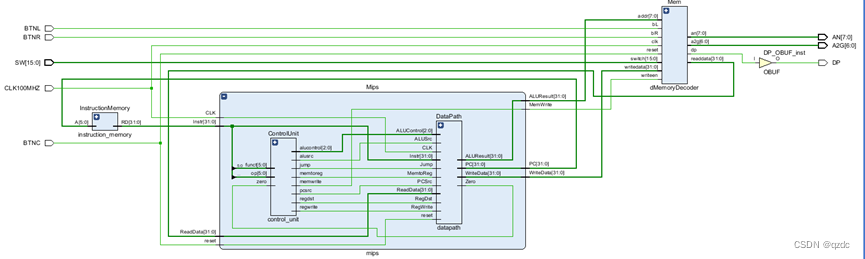

最终实现的RTL图如下：

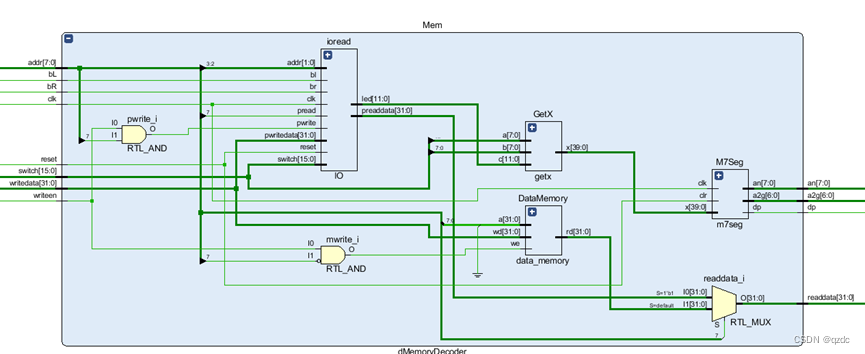

其中，Mem的内部展开如下：

首先新建另一个工程，命名为MIPS_IO，将原来MIPS模块的代码导入进该项目，再将测试的指令改为两个数相加的代码，命名为testIO.dat，用于仿真和生成bit文件。

接下来分析要求，按下BTNC重置，BTNR读入开关的高8位与低8位，作为两个加数，按下BTNL就输出相加的结果。

根据ppt上的原理图，对数据存储器进行修改，修改为数据存储器译码器，判断要读取的数据是来自于内存还是开关的输入。

设置一个两位变量status。按下了BTNR后，读入开关的数据，并将status高位置为1。按下了BTNL就输出两数相加的结果，将低位置为1。当IO输入的写使能为真，并且是向0x84（对应addr为01）写入数据时，就写入两数相加的结果，然后将status低位置为0。最后根据读使能判断是否需要读出数据，如果不需要读出就输出0，需要读就输出相应的值。于是得到如下代码：

IO.sv：

    always_ff@(posedge clk)
    begin
        if(reset)
        begin
            status<=2'b00;
            led1<=12'h00;
            switch1<=16'h00;
        end
        else
        begin
            if(br)
            begin
                status[1]<=1'b1;
                switch1<=switch;
            end

            if(bl)
            begin
                status[0]<=1'b1;
                led<=led1;
            end

            if(pwrite&(addr==2'b01))
            begin
                led1<=pwritedata[11:0];
                status[0]<=0;
            end
        end
    end

    always_comb
        if(pread)
            case(addr)
                2'b11:preaddata={24'b0,switch1[15:8]};
                2'b10:preaddata={24'b0,switch1[7:0]};
                2'b00:preaddata={24'b0,6'b0,status};
                default:preaddata=32'b0;
            endcase
        else
            preaddata=32'b0;

接下来封装数据存储器译码器，在实例化原来的数据存储器和刚才完成的IO存储器后，还需要做一个简单的译码操作，就是根据MIPS的控制器输出的内存写使能MemWrite（这里命名为writeen，为避免引起混淆），和写入地址的最高位，判断是往内存里写入还是往IO存储器里写入，以及读出的数据是来自内存还是IO存储器。

除此之外，数据存储器译码器还需要实现对于七段数码管的显示支持，实例化getx模块后得到七段数码管需要显示的内容，实例化m7seg模块，进行相应的显示。

下面是封装后的数据存储器译码器的主要代码：

    assign pwrite=writeen&addr[7];
    assign mwrite=writeen&(~addr[7]);

    data_memory DataMemory(CLK,mwrite,addr,writedata,readdata1);
    IO ioread(clk,reset,addr[7],pwrite,addr[3:2],writedata,readdata2,bL,bR,switch,led);

    assign readdata=addr[7]?readdata2:readdata1;

    getx GetX(switch[15:8],switch[7:0],led,x);
    m7seg M7Seg(x,clk,reset,an,a2g,dp);

getX模块就是根据开关的高位和低位，拼接输出的led，形成要显示的内容。本次实验最开始没有注意到直接是用二进制表示的，还编写了bin2bcd代码，用于实现最高12位二进制数字转换为十进制8421码的功能，但是最后没有启用。

   assign x=  {1'b0,a[7:4],1'b0,a[3:0],
                1'b0,b[7:4],1'b0,b[3:0],
                5'b10000,1'b0,c[11:8],
                1'b0,c[7:4],1'b0,c[3:0]
                };

最后是采用时钟分频器的分时复用法控制七段数码管的模块。其中控制位在仿真阶段取时钟计数器的5-7位，以在波形图上展示更多的信息，在仿真阶段取通常的17-19位，以保证七段数码管正常工作。由于这些代码在上学期《数字逻辑》课程中多次使用，并且篇幅较长，就不展示了。

至此，带IO接口的单周期MIPS处理器已通过仿真测试。

2.4 板上验证

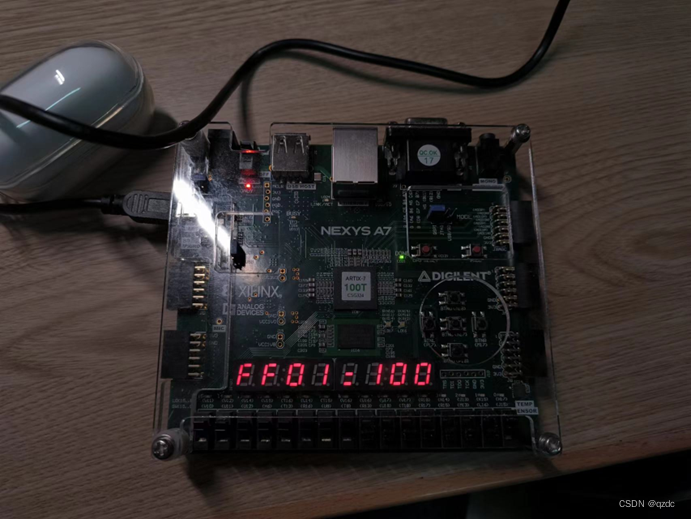

将七段数码管的时钟分频器改为取第17-19位来降频，导入约束文件，生成bit文件成功后，就上板验证。验证结果是正常工作，实现了要求的功能，即按下BTNC重置，BTNR读入开关的高8位与低8位，作为两个加数，按下BTNL就输出相加的结果。验证的图片如下：

3 实验结论

本次实验通过使用system Verilog语言，在vivado软件上实现了单周期CPU的制作，支持add，sub，addi，and，or，andi，ori，slt，slti，sw，lw，beq，bne，j，nop指令，并封装为CPU模块，运行基础测试代码和扩展指令的测试代码均在仿真后通过测试。

之后通过结合所学知识，设计了带IO接口的单周期MIPS处理器，在运行指定的程序后，在仿真阶段通过测试，在导入约束文件后成功生成bit文件，再烧录入开发板后，按照既定的目标正常实现了相应的功能。

本实验第一阶段的单周期CPU命名为MIPS，第二阶段的带IO接口的单周期CPU命名为MIPS_IO

4 实验感想

本次实验的工作量比较大，涉及到的项目文件数比较多，如何清晰地区分、组织、封装这些文件模块还是很考验细心程度的。在编写代码的时候，往往会因为自己一个不小心，将always是时序逻辑还是组合逻辑搞错、对变量使用错误导致连线错误等等。尤其是在一开始从imem、dmem、regfile三大模块开始逐步向外扩展支持更多指令的时候，各种意想不到的连线错误，比如实例化时变量位置不对、连线时没区分变量大小写导致n\c、数组的位数发生错误等等，都导致了意想不到的问题。

解决办法是除了仔细地输入代码、使用变量之外，还在每个新指令添加后及时查看RTL图，看看有没有模块的输入输出是n\c的，或者被不小心接地了，这个操作虽然比较费事，但真的规避掉了好多问题。

印象最深的一个bug就是第一阶段最后仿真测试的时候，波形图和ppt几乎完全一样，但是就是显示fail，在RTL分析没有结果后，就只能把datapath添加到仿真的波形图里，一句一句指令读，看看是在哪一步出了问题。最后发现是sw指令中，数据存储器写入的时候，写入的并不是输入的writedata，而是输出的readdata。在改正后，终于正常运行，通过了测试。

不过毫无疑问，这次lab的作用是显著的。对于CPU的硬件实现各种指令的方式都有了比较深入的了解，特别是控制流、数据流相关的内容，以前都是抽象的名词，但是现在是真的理解到了其中的含义，这是不动手做所实现不了的。这次试验对于理解计算机软硬件交接的层面的有着极大的帮助。
