计算电阻功耗和选对应的封装的方法

目录：

1.欧姆定律

2.根据功耗选对应的封装

3.电阻选型举例

1、欧姆定律解释

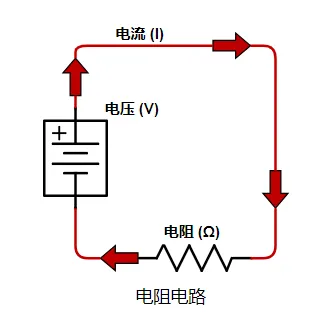

添加图片注释，不超过 140 字（可选）

欧姆定律描述的是两点间的电压差、流经该两点的电流和该电流路径的电阻之间关系的定律，所有值彼此相关并成正比。

欧姆定律解释了电压、电流和电阻之间的关系，即通过导体两点间的电流与这两点间的电势差成正比。

它可以用以下等式进行数学表示，其中V为电压差伏数,I为电流安培数，R为电阻欧姆数。

V=I*R

I=V/R

R=V/R

其实际意思是，通过一个两端器件(如具有固定电阳值的电阳器)的电流与施加在其两端的电压差直接相关。

该定律表示为 V=I*R 意味着若电压一定，则电阻越大，电流就越小。反过来也同样正确，即既定电压下，电阻越小，电流就越大。

示例

以伏特 (V) 表示的电压V等于以安培 (A) 表示的电流 I 乘以以欧姆(Ω) 表示的电阻 R:

V=I*R

因此，对于具有5欧姆(Ω)电阻的电路，如需3安培(A)工作电流时，所需的电压就是 15V。

V=3A*5Ω=15V

该电路所消耗的功率也可以使用欧姆定律进行计算。

例如，以瓦特 (W)表示的功率P等于以伏特 (V) 表示的电压V等于乘以以安培(A) 表示的电流 I :

P=V*I

对于电压为 20 伏特 (V)、电流为 2 安培 (A)的电路来说，其总功率为 40 瓦特 (W)。

P=20V*2A=40W

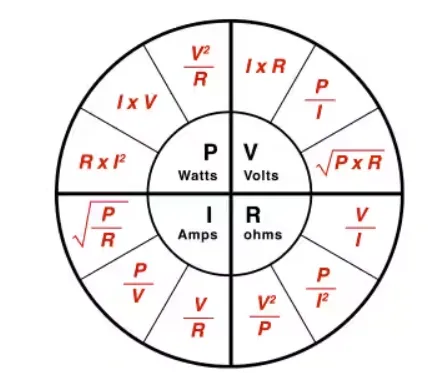

添加图片注释，不超过 140 字（可选）

2、根据功耗选对应的封装

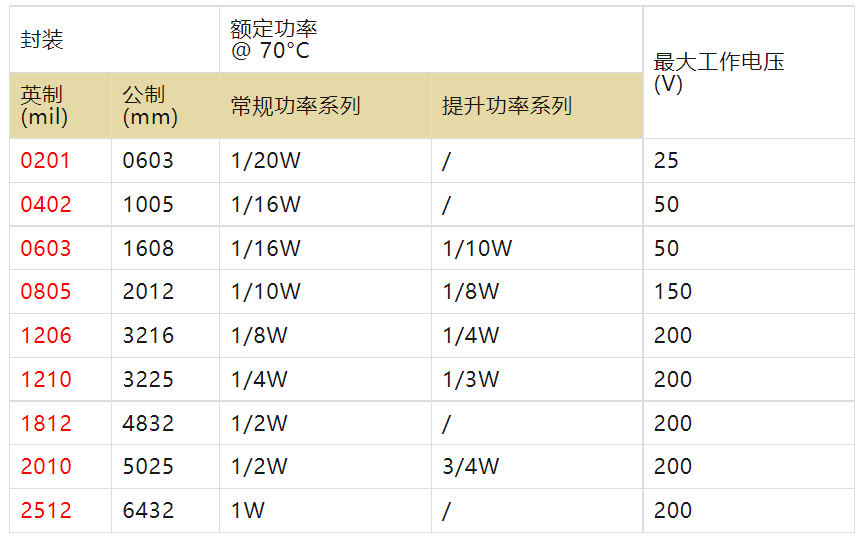

我们常用的贴片电阻的封装与功率关系如下表：

添加图片注释，不超过 140 字（可选）

选用电阻，我们一般讲究降额使用，比如1206电阻-1/4W，我们只能用到1/8W，那用满1/4W会怎么样呢？

就会发热很严重，影响电路的可靠性，如果需要承受1/4W的功率，那就并两个1206电阻就够了。

根据上面的理论分析，我们选用一个电阻之前必须需要知道，电阻电路中电流、电压、电阻或者功率之间的任何两个，然后根据

添加图片注释，不超过 140 字（可选）

这个图，算出来其他2个，根据算出来的功率*2得到降额后的功率，再根据串并联关系得到你需要的电阻阻值。

3、下面给出具体例子。

我在电源基础篇1（单个稳压管的应用）给出一个限流电阻的选型。

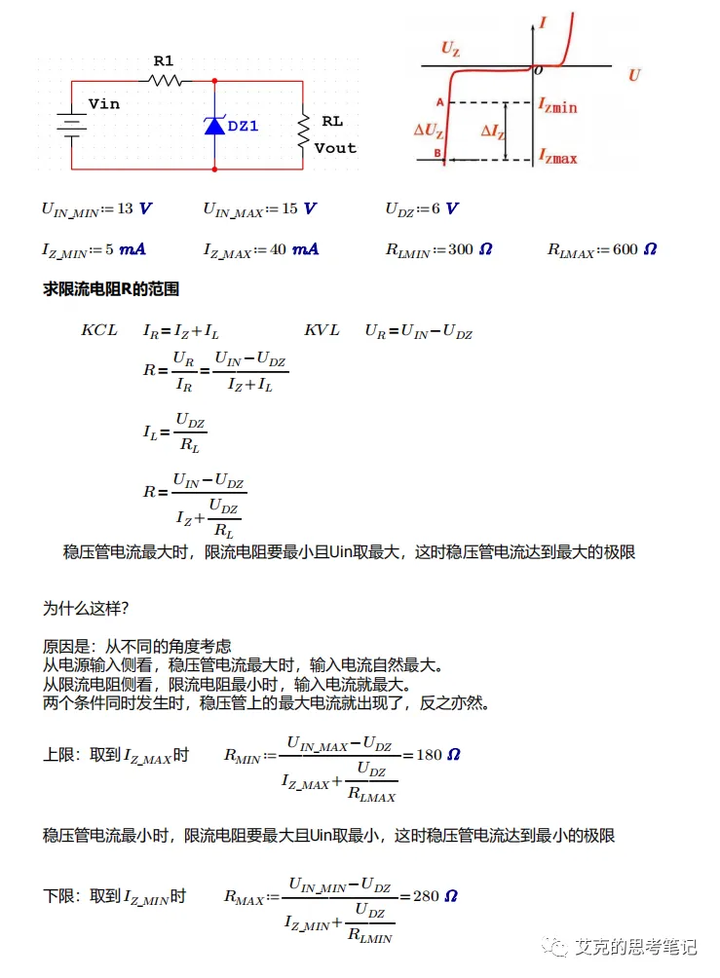

添加图片注释，不超过 140 字（可选）

在这里算出来的180Ω和280Ω那个封装都有，那到底选0603，0805还是1206？

这时就简单算一下,用圈出来的这个公式，算一下

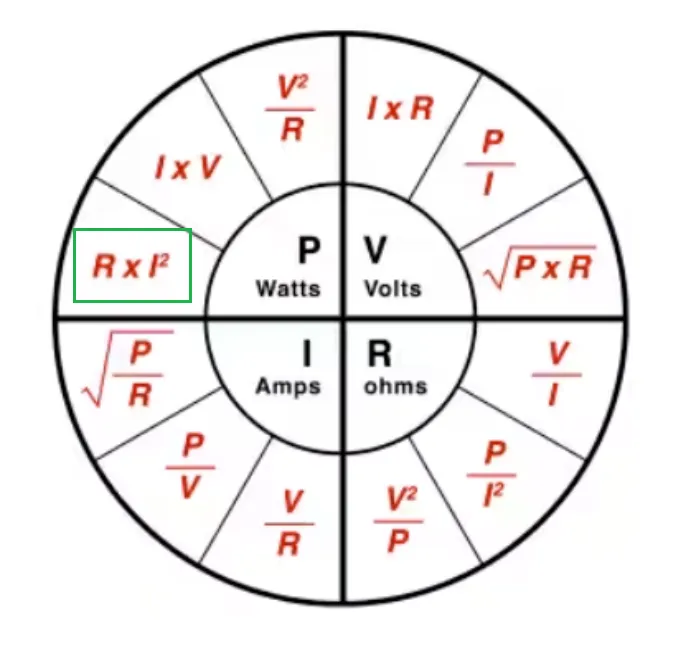

添加图片注释，不超过 140 字（可选）

先计算需求功率：180Ω*（40mA*40mA）=0.288W 一个1206电阻1/4W=0.25W，如果选用1206封装的显然需要 360Ω并360Ω 90Ω串90Ω 串联或者并联都可以，因为总功耗都一样，串联电压，并联分电流，总功耗保持不变。 这样就完成了一个具体的选型，可见欧姆定律起到了非常关键的作用！ 实际上任何一个选型过程就是这样的，电路中电流、电压、电阻或者功率之间的任何两个，然后根据你知道的反推其他的，看规格书，看是否符合你要求，不符合就更换更大的封装，完成你的电路设计。 以上个人观点，学习，分享为目的，如果有有误希望得到您的帮助与纠正，非常感谢！
