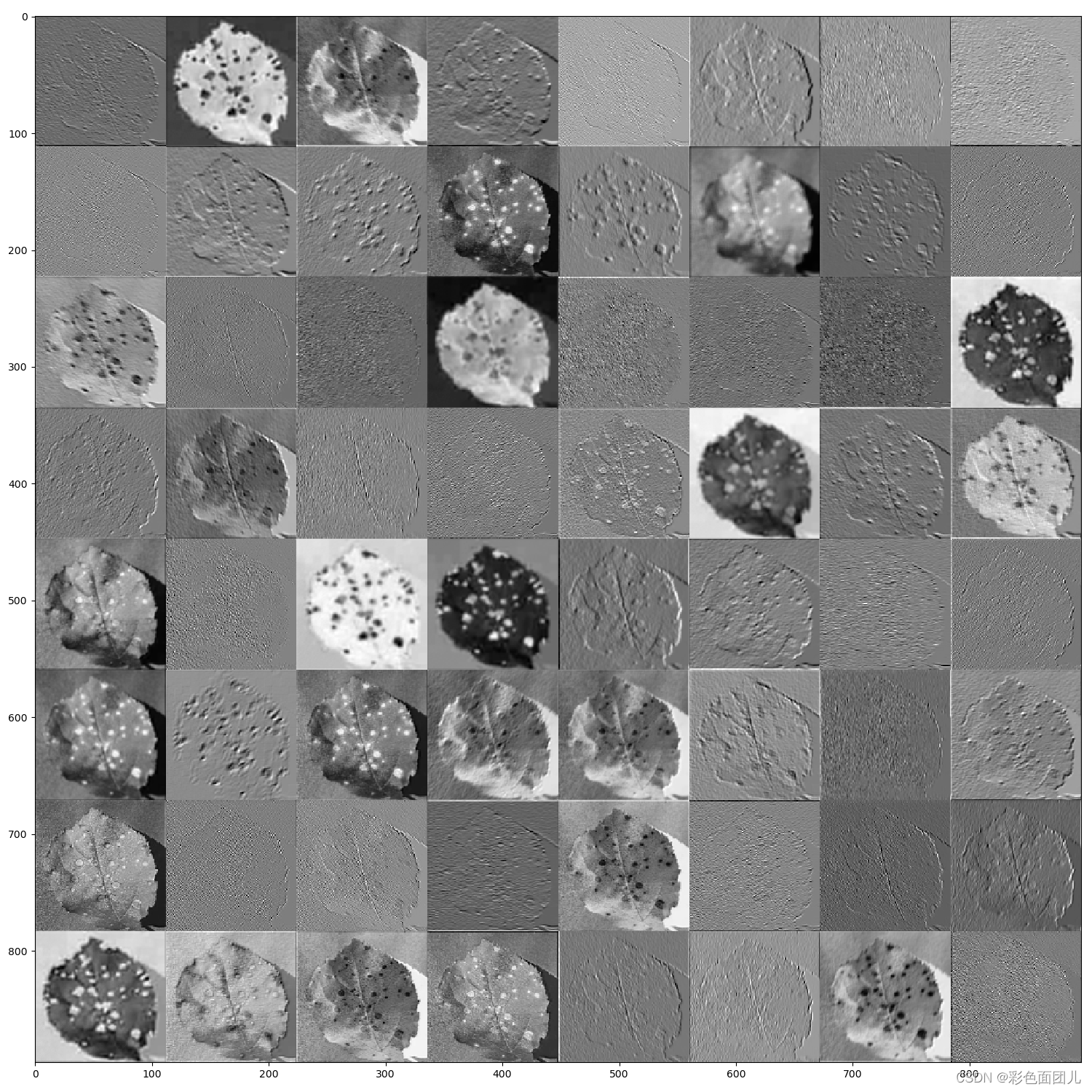

我们在训练图片时，是不是要看看具体提取时的每个特征图提取的样子，找了很多，终于功夫不负有心人，找到了，通过修改的代码：

resnet代码：

import torch
import torch.nn as nn
from torchvision.models.utils import load_state_dict_from_url
import math
model_urls = {
    'resnet18': 'https://download.pytorch.org/models/resnet18-5c106cde.pth',
    'resnet34': 'https://download.pytorch.org/models/resnet34-333f7ec4.pth',
    'resnet50': 'https://download.pytorch.org/models/resnet50-19c8e357.pth',
    'resnet101': 'https://download.pytorch.org/models/resnet101-5d3b4d8f.pth',
    'resnet152': 'https://download.pytorch.org/models/resnet152-b121ed2d.pth',
}

class GhostModule(nn.Module):
    def __init__(self, inp, oup, kernel_size=1, ratio=2, dw_size=3, stride=1, relu=True):
        super(GhostModule, self).__init__()
        self.oup = oup
        init_channels = math.ceil(oup / ratio)
        new_channels = init_channels*(ratio-1)

        self.primary_conv = nn.Sequential(
            nn.Conv2d(inp, init_channels, kernel_size, stride, kernel_size//2, bias=False),
            nn.BatchNorm2d(init_channels),
            nn.ReLU(inplace=True) if relu else nn.Sequential(),
        )

        self.cheap_operation = nn.Sequential(
            nn.Conv2d(init_channels, new_channels, dw_size, 1, dw_size//2, groups=init_channels, bias=False),
            nn.BatchNorm2d(new_channels),
            nn.ReLU(inplace=True) if relu else nn.Sequential(),
        )

    def forward(self, x):
        x1 = self.primary_conv(x)
        x2 = self.cheap_operation(x1)
        out = torch.cat([x1,x2], dim=1)
        return out[:,:self.oup,:,:]


def conv3x3(in_planes, out_planes, stride=1, groups=1, dilation=1):
    return nn.Conv2d(in_planes, out_planes, kernel_size=3, stride=stride,
                     padding=dilation, groups=groups, bias=False, dilation=dilation)


def conv1x1(in_planes, out_planes, stride=1):
    return nn.Conv2d(in_planes, out_planes, kernel_size=1, stride=stride, bias=False)


class BasicBlock(nn.Module):
    expansion = 1

    def __init__(self, inplanes, planes, stride=1, downsample=None, groups=1,
                 base_width=64, dilation=1, norm_layer=None):
        super(BasicBlock, self).__init__()
        if norm_layer is None:
            norm_layer = nn.BatchNorm2d
        if groups != 1 or base_width != 64:
            raise ValueError('BasicBlock only supports groups=1 and base_width=64')
        if dilation > 1:
            raise NotImplementedError("Dilation > 1 not supported in BasicBlock")
        # Both self.conv1 and self.downsample layers downsample the input when stride != 1
        self.conv1 = conv3x3(inplanes, planes, stride)
        self.bn1 = norm_layer(planes)
        self.relu = nn.ReLU(inplace=True)
        self.conv2 = conv3x3(planes, planes)
        self.bn2 = norm_layer(planes)
        self.downsample = downsample
        self.stride = stride

    def forward(self, x):
        identity = x

        out = self.conv1(x)
        out = self.bn1(out)
        out = self.relu(out)

        out = self.conv2(out)
        out = self.bn2(out)

        if self.downsample is not None:
            identity = self.downsample(x)

        out += identity
        out = self.relu(out)

        return out


class Bottleneck(nn.Module):
    expansion = 4
    def __init__(self, inplanes, planes, stride=1, downsample=None, groups=1,
                 base_width=64, dilation=1, norm_layer=None):
        super(Bottleneck, self).__init__()
        if norm_layer is None:
            norm_layer = nn.BatchNorm2d
        width = int(planes * (base_width / 64.)) * groups
        # Both self.conv2 and self.downsample layers downsample the input when stride != 1
        self.conv1 = conv1x1(inplanes, width)
        self.bn1 = norm_layer(width)

        self.conv2 = conv3x3(width, width, stride, groups, dilation)
        self.bn2 = norm_layer(width)

        self.conv3 = conv1x1(width, planes * self.expansion)
        self.bn3 = norm_layer(planes * self.expansion)
        self.relu = nn.ReLU(inplace=True)
        self.downsample = downsample
        self.stride = stride

    def forward(self, x):
        identity = x

        out = self.conv1(x)
        out = self.bn1(out)
        out = self.relu(out)

        out = self.conv2(out)
        out = self.bn2(out)
        out = self.relu(out)

        out = self.conv3(out)
        out = self.bn3(out)

        if self.downsample is not None:
            identity = self.downsample(x)

        out += identity
        out = self.relu(out)

        return out


class ResNet(nn.Module):

    def __init__(self, block, layers, num_classes=1000, zero_init_residual=False,
                 groups=1, width_per_group=64, replace_stride_with_dilation=None,
                 norm_layer=None):
        super(ResNet, self).__init__()
        if norm_layer is None:
            norm_layer = nn.BatchNorm2d
        self._norm_layer = norm_layer

        self.inplanes = 64
        self.dilation = 1
        if replace_stride_with_dilation is None:
            replace_stride_with_dilation = [False, False, False]

        if len(replace_stride_with_dilation) != 3:
            raise ValueError("replace_stride_with_dilation should be None "
                             "or a 3-element tuple, got {}".format(replace_stride_with_dilation))

        self.block = block
        self.groups = groups
        self.base_width = width_per_group

        # 224,224,3 -> 112,112,64
        self.conv1 = nn.Conv2d(3, self.inplanes, kernel_size=7, stride=2, padding=3,
                               bias=False)
        self.bn1 = norm_layer(self.inplanes)
        self.relu = nn.ReLU(inplace=True)

        # 112,112,64 -> 56,56,64
        self.maxpool = nn.MaxPool2d(kernel_size=3, stride=2, padding=1)

        # 56,56,64 -> 56,56,256
        self.layer1 = self._make_layer(block, 64, layers[0])

        # 56,56,256 -> 28,28,512
        self.layer2 = self._make_layer(block, 128, layers[1], stride=2,
                                       dilate=replace_stride_with_dilation[0])

        # 28,28,512 -> 14,14,1024
        self.layer3 = self._make_layer(block, 256, layers[2], stride=2,
                                       dilate=replace_stride_with_dilation[1])

        # 14,14,1024 -> 7,7,2048
        self.layer4 = self._make_layer(block, 512, layers[3], stride=2,
                                       dilate=replace_stride_with_dilation[2])

        # 7,7,2048 -> 2048
        self.avgpool = nn.AdaptiveAvgPool2d((1, 1))

        # 2048 -> num_classes
        self.fc = nn.Linear(512 * block.expansion, num_classes)

        for m in self.modules():
            if isinstance(m, nn.Conv2d):
                nn.init.kaiming_normal_(m.weight, mode='fan_out', nonlinearity='relu')
            elif isinstance(m, (nn.BatchNorm2d, nn.GroupNorm)):
                nn.init.constant_(m.weight, 1)
                nn.init.constant_(m.bias, 0)

        if zero_init_residual:
            for m in self.modules():
                if isinstance(m, Bottleneck):
                    nn.init.constant_(m.bn3.weight, 0)

    def _make_layer(self, block, planes, blocks, stride=1, dilate=False):
        norm_layer = self._norm_layer
        downsample = None
        previous_dilation = self.dilation
        if dilate:
            self.dilation *= stride
            stride = 1
        if stride != 1 or self.inplanes != planes * block.expansion:
            downsample = nn.Sequential(
                conv1x1(self.inplanes, planes * block.expansion, stride),
                norm_layer(planes * block.expansion),
            )

        layers = []
        # Conv_block
        layers.append(block(self.inplanes, planes, stride, downsample, self.groups,
                            self.base_width, previous_dilation, norm_layer))
        self.inplanes = planes * block.expansion
        for _ in range(1, blocks):
            # identity_block
            layers.append(block(self.inplanes, planes, groups=self.groups,
                                base_width=self.base_width, dilation=self.dilation,
                                norm_layer=norm_layer))

        return nn.Sequential(*layers)

    def forward(self, x):
        x = self.conv1(x)
        x = self.bn1(x)
        x = self.relu(x)
        x = self.maxpool(x)

        x = self.layer1(x)
        x = self.layer2(x)
        x = self.layer3(x)
        x = self.layer4(x)

        x = self.avgpool(x)
        x = torch.flatten(x, 1)
        x = self.fc(x)

        return x

    def freeze_backbone(self):
        backbone = [self.conv1, self.bn1, self.layer1, self.layer2, self.layer3, self.layer4]
        for module in backbone:
            for param in module.parameters():
                param.requires_grad = False

    def Unfreeze_backbone(self):
        backbone = [self.conv1, self.bn1, self.layer1, self.layer2, self.layer3, self.layer4]
        for module in backbone:
            for param in module.parameters():
                param.requires_grad = True

def resnet18(pretrained=False, progress=True, num_classes=1000):
    model = ResNet(BasicBlock, [2, 2, 2, 2])
    if pretrained:
        state_dict = load_state_dict_from_url(model_urls['resnet18'], model_dir='./model_data',
                                              progress=progress)
        model.load_state_dict(state_dict)

    if num_classes!=1000:
        model.fc = nn.Linear(512 * model.block.expansion, num_classes)
    return model

def resnet34(pretrained=False, progress=True, num_classes=1000):
    model = ResNet(BasicBlock, [3, 4, 6, 3])
    if pretrained:
        state_dict = load_state_dict_from_url(model_urls['resnet34'], model_dir='./model_data',
                                              progress=progress)
        model.load_state_dict(state_dict)

    if num_classes!=1000:
        model.fc = nn.Linear(512 * model.block.expansion, num_classes)
    return model

def resnet50(pretrained=False, progress=True, num_classes=1000):
    model = ResNet(Bottleneck, [3, 4, 6, 3])
    if pretrained:
        state_dict = load_state_dict_from_url(model_urls['resnet50'], model_dir='./model_data',
                                              progress=progress)
        model.load_state_dict(state_dict)

    if num_classes!=1000:
        model.fc = nn.Linear(512 * model.block.expansion, num_classes)
    return model

def resnet101(pretrained=False, progress=True, num_classes=1000):
    model = ResNet(Bottleneck, [3, 4, 23, 3])
    if pretrained:
        state_dict = load_state_dict_from_url(model_urls['resnet101'], model_dir='./model_data',
                                              progress=progress)
        model.load_state_dict(state_dict)

    if num_classes!=1000:
        model.fc = nn.Linear(512 * model.block.expansion, num_classes)
    return model

def resnet152(pretrained=False, progress=True, num_classes=1000):
    model = ResNet(Bottleneck, [3, 8, 36, 3])
    if pretrained:
        state_dict = load_state_dict_from_url(model_urls['resnet152'], model_dir='./model_data',
                                              progress=progress)
        model.load_state_dict(state_dict)

    if num_classes!=1000:
        model.fc = nn.Linear(512 * model.block.expansion, num_classes)
    return model

可以查看网络的结构：

#--------------------------------------------#
#   该部分代码只用于看网络结构，并非测试代码
#--------------------------------------------#
import torch
from thop import clever_format, profile
from torchsummary import summary

from nets import get_model_from_name
# from nets import resnet_cbam # 使用哪个引入哪个即可
if __name__ == "__main__":
    input_shape = [224, 224]

    num_classes = 3  #写自己的分类个数，如果是训练图像分割，要多分一个背景，比如猫狗两种，num_classes=2+1
    # backbone    = "mobilenetv2"
    backbone = "resnet50"
    device  = torch.device("cuda" if torch.cuda.is_available() else "cpu")
    model   = get_model_from_name[backbone](num_classes=num_classes, pretrained=False).to(device)

    summary(model, (3, input_shape[0], input_shape[1]))

    dummy_input     = torch.randn(1, 3, input_shape[0], input_shape[1]).to(device)
    flops, params   = profile(model.to(device), (dummy_input, ), verbose=False)
    #--------------------------------------------------------#
    #   flops * 2是因为profile没有将卷积作为两个operations
    #   有些论文将卷积算乘法、加法两个operations。此时乘2
    #   有些论文只考虑乘法的运算次数，忽略加法。此时不乘2
    #   本代码选择乘2，参考YOLOX。
    #--------------------------------------------------------#
    flops           = flops * 2
    flops, params   = clever_format([flops, params], "%.3f")
    print('Total GFLOPS: %s' % (flops))
    print('Total params: %s' % (params))

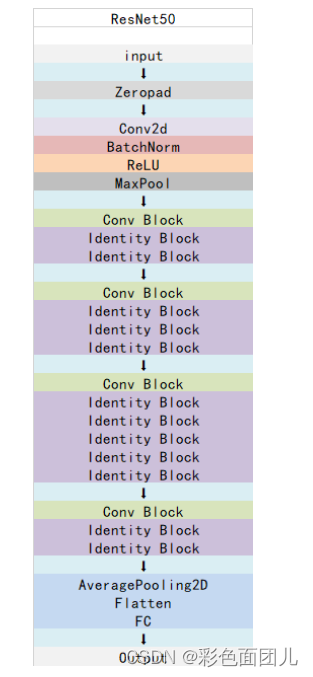

结构如下：（resnet50的）

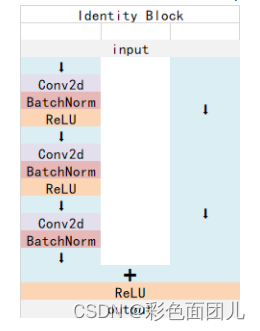

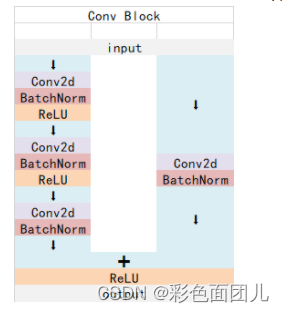

其中两个残差模块Conv Block用于改变通道数，Identity Block用于加深网络

第一个残差块4个卷积，第二个3个

（4+3+3 ） +  （ 4+3+3+3）   +  （ 4+3+3+3+3+3+3）   +   （ 4+3+3）==52

再加上一上来有个7*7卷积==53个

 ----------------------------------------------------------------
list         Layer (type)               Output Shape         Param #
================================================================
0          Conv2d-1         [-1, 64, 112, 112]           9,408
       BatchNorm2d-2         [-1, 64, 112, 112]             128
              ReLU-3         [-1, 64, 112, 112]               0
         MaxPool2d-4           [-1, 64, 56, 56]               0
1          Conv2d-5           [-1, 64, 56, 56]           4,096
       BatchNorm2d-6           [-1, 64, 56, 56]             128
              ReLU-7           [-1, 64, 56, 56]               0
 2           Conv2d-8           [-1, 64, 56, 56]          36,864
       BatchNorm2d-9           [-1, 64, 56, 56]             128
             ReLU-10           [-1, 64, 56, 56]               0
3           Conv2d-11          [-1, 256, 56, 56]          16,384
      BatchNorm2d-12          [-1, 256, 56, 56]             512
 4          Conv2d-13          [-1, 256, 56, 56]          16,384
      BatchNorm2d-14          [-1, 256, 56, 56]             512
             ReLU-15          [-1, 256, 56, 56]               0
       Bottleneck-16          [-1, 256, 56, 56]               0
5           Conv2d-17           [-1, 64, 56, 56]          16,384
      BatchNorm2d-18           [-1, 64, 56, 56]             128
             ReLU-19           [-1, 64, 56, 56]               0
6          Conv2d-20           [-1, 64, 56, 56]          36,864
      BatchNorm2d-21           [-1, 64, 56, 56]             128
             ReLU-22           [-1, 64, 56, 56]               0
7         Conv2d-23          [-1, 256, 56, 56]          16,384
      BatchNorm2d-24          [-1, 256, 56, 56]             512
             ReLU-25          [-1, 256, 56, 56]               0
       Bottleneck-26          [-1, 256, 56, 56]               0
8          Conv2d-27           [-1, 64, 56, 56]          16,384
      BatchNorm2d-28           [-1, 64, 56, 56]             128
             ReLU-29           [-1, 64, 56, 56]               0
9         Conv2d-30           [-1, 64, 56, 56]          36,864
      BatchNorm2d-31           [-1, 64, 56, 56]             128
             ReLU-32           [-1, 64, 56, 56]               0
10          Conv2d-33          [-1, 256, 56, 56]          16,384
      BatchNorm2d-34          [-1, 256, 56, 56]             512
             ReLU-35          [-1, 256, 56, 56]               0
       Bottleneck-36          [-1, 256, 56, 56]               0
11           Conv2d-37          [-1, 128, 56, 56]          32,768
      BatchNorm2d-38          [-1, 128, 56, 56]             256
             ReLU-39          [-1, 128, 56, 56]               0
 12          Conv2d-40          [-1, 128, 28, 28]         147,456
      BatchNorm2d-41          [-1, 128, 28, 28]             256
             ReLU-42          [-1, 128, 28, 28]               0
13          Conv2d-43          [-1, 512, 28, 28]          65,536
      BatchNorm2d-44          [-1, 512, 28, 28]           1,024
 14          Conv2d-45          [-1, 512, 28, 28]         131,072
      BatchNorm2d-46          [-1, 512, 28, 28]           1,024
             ReLU-47          [-1, 512, 28, 28]               0
       Bottleneck-48          [-1, 512, 28, 28]               0
 15          Conv2d-49          [-1, 128, 28, 28]          65,536
      BatchNorm2d-50          [-1, 128, 28, 28]             256
             ReLU-51          [-1, 128, 28, 28]               0
16           Conv2d-52          [-1, 128, 28, 28]         147,456
      BatchNorm2d-53          [-1, 128, 28, 28]             256
             ReLU-54          [-1, 128, 28, 28]               0
17           Conv2d-55          [-1, 512, 28, 28]          65,536
      BatchNorm2d-56          [-1, 512, 28, 28]           1,024
             ReLU-57          [-1, 512, 28, 28]               0
       Bottleneck-58          [-1, 512, 28, 28]               0
18           Conv2d-59          [-1, 128, 28, 28]          65,536
      BatchNorm2d-60          [-1, 128, 28, 28]             256
             ReLU-61          [-1, 128, 28, 28]               0
 19          Conv2d-62          [-1, 128, 28, 28]         147,456
      BatchNorm2d-63          [-1, 128, 28, 28]             256
             ReLU-64          [-1, 128, 28, 28]               0
20           Conv2d-65          [-1, 512, 28, 28]          65,536
      BatchNorm2d-66          [-1, 512, 28, 28]           1,024
             ReLU-67          [-1, 512, 28, 28]               0
       Bottleneck-68          [-1, 512, 28, 28]               0
 21          Conv2d-69          [-1, 128, 28, 28]          65,536
      BatchNorm2d-70          [-1, 128, 28, 28]             256
             ReLU-71          [-1, 128, 28, 28]               0
22           Conv2d-72          [-1, 128, 28, 28]         147,456
      BatchNorm2d-73          [-1, 128, 28, 28]             256
             ReLU-74          [-1, 128, 28, 28]               0
23           Conv2d-75          [-1, 512, 28, 28]          65,536
      BatchNorm2d-76          [-1, 512, 28, 28]           1,024
             ReLU-77          [-1, 512, 28, 28]               0
       Bottleneck-78          [-1, 512, 28, 28]               0
24           Conv2d-79          [-1, 256, 28, 28]         131,072
      BatchNorm2d-80          [-1, 256, 28, 28]             512
             ReLU-81          [-1, 256, 28, 28]               0
25           Conv2d-82          [-1, 256, 14, 14]         589,824
      BatchNorm2d-83          [-1, 256, 14, 14]             512
             ReLU-84          [-1, 256, 14, 14]               0
26           Conv2d-85         [-1, 1024, 14, 14]         262,144
      BatchNorm2d-86         [-1, 1024, 14, 14]           2,048
 27          Conv2d-87         [-1, 1024, 14, 14]         524,288
      BatchNorm2d-88         [-1, 1024, 14, 14]           2,048
             ReLU-89         [-1, 1024, 14, 14]               0
       Bottleneck-90         [-1, 1024, 14, 14]               0
  28         Conv2d-91          [-1, 256, 14, 14]         262,144
      BatchNorm2d-92          [-1, 256, 14, 14]             512
             ReLU-93          [-1, 256, 14, 14]               0
 29          Conv2d-94          [-1, 256, 14, 14]         589,824
      BatchNorm2d-95          [-1, 256, 14, 14]             512
             ReLU-96          [-1, 256, 14, 14]               0
30           Conv2d-97         [-1, 1024, 14, 14]         262,144
      BatchNorm2d-98         [-1, 1024, 14, 14]           2,048
             ReLU-99         [-1, 1024, 14, 14]               0
      Bottleneck-100         [-1, 1024, 14, 14]               0
 31         Conv2d-101          [-1, 256, 14, 14]         262,144
     BatchNorm2d-102          [-1, 256, 14, 14]             512
            ReLU-103          [-1, 256, 14, 14]               0
 32         Conv2d-104          [-1, 256, 14, 14]         589,824
     BatchNorm2d-105          [-1, 256, 14, 14]             512
            ReLU-106          [-1, 256, 14, 14]               0
 33         Conv2d-107         [-1, 1024, 14, 14]         262,144
     BatchNorm2d-108         [-1, 1024, 14, 14]           2,048
            ReLU-109         [-1, 1024, 14, 14]               0
      Bottleneck-110         [-1, 1024, 14, 14]               0
 34         Conv2d-111          [-1, 256, 14, 14]         262,144
     BatchNorm2d-112          [-1, 256, 14, 14]             512
            ReLU-113          [-1, 256, 14, 14]               0
 35         Conv2d-114          [-1, 256, 14, 14]         589,824
     BatchNorm2d-115          [-1, 256, 14, 14]             512
            ReLU-116          [-1, 256, 14, 14]               0
 36         Conv2d-117         [-1, 1024, 14, 14]         262,144
     BatchNorm2d-118         [-1, 1024, 14, 14]           2,048
            ReLU-119         [-1, 1024, 14, 14]               0
      Bottleneck-120         [-1, 1024, 14, 14]               0
37          Conv2d-121          [-1, 256, 14, 14]         262,144
     BatchNorm2d-122          [-1, 256, 14, 14]             512
            ReLU-123          [-1, 256, 14, 14]               0
38          Conv2d-124          [-1, 256, 14, 14]         589,824
     BatchNorm2d-125          [-1, 256, 14, 14]             512
            ReLU-126          [-1, 256, 14, 14]               0
 39         Conv2d-127         [-1, 1024, 14, 14]         262,144
     BatchNorm2d-128         [-1, 1024, 14, 14]           2,048
            ReLU-129         [-1, 1024, 14, 14]               0
      Bottleneck-130         [-1, 1024, 14, 14]               0
40          Conv2d-131          [-1, 256, 14, 14]         262,144
     BatchNorm2d-132          [-1, 256, 14, 14]             512
            ReLU-133          [-1, 256, 14, 14]               0
 41         Conv2d-134          [-1, 256, 14, 14]         589,824
     BatchNorm2d-135          [-1, 256, 14, 14]             512
            ReLU-136          [-1, 256, 14, 14]               0
 42         Conv2d-137         [-1, 1024, 14, 14]         262,144
     BatchNorm2d-138         [-1, 1024, 14, 14]           2,048
            ReLU-139         [-1, 1024, 14, 14]               0
      Bottleneck-140         [-1, 1024, 14, 14]               0
 43         Conv2d-141          [-1, 512, 14, 14]         524,288
     BatchNorm2d-142          [-1, 512, 14, 14]           1,024
            ReLU-143          [-1, 512, 14, 14]               0
 44         Conv2d-144            [-1, 512, 7, 7]       2,359,296
     BatchNorm2d-145            [-1, 512, 7, 7]           1,024
            ReLU-146            [-1, 512, 7, 7]               0
 45         Conv2d-147           [-1, 2048, 7, 7]       1,048,576
     BatchNorm2d-148           [-1, 2048, 7, 7]           4,096
 46         Conv2d-149           [-1, 2048, 7, 7]       2,097,152
     BatchNorm2d-150           [-1, 2048, 7, 7]           4,096
            ReLU-151           [-1, 2048, 7, 7]               0
      Bottleneck-152           [-1, 2048, 7, 7]               0
 47         Conv2d-153            [-1, 512, 7, 7]       1,048,576
     BatchNorm2d-154            [-1, 512, 7, 7]           1,024
            ReLU-155            [-1, 512, 7, 7]               0
 48         Conv2d-156            [-1, 512, 7, 7]       2,359,296
     BatchNorm2d-157            [-1, 512, 7, 7]           1,024
            ReLU-158            [-1, 512, 7, 7]               0
 49         Conv2d-159           [-1, 2048, 7, 7]       1,048,576
     BatchNorm2d-160           [-1, 2048, 7, 7]           4,096
            ReLU-161           [-1, 2048, 7, 7]               0
      Bottleneck-162           [-1, 2048, 7, 7]               0
50          Conv2d-163            [-1, 512, 7, 7]       1,048,576
     BatchNorm2d-164            [-1, 512, 7, 7]           1,024
            ReLU-165            [-1, 512, 7, 7]               0
 51         Conv2d-166            [-1, 512, 7, 7]       2,359,296
     BatchNorm2d-167            [-1, 512, 7, 7]           1,024
            ReLU-168            [-1, 512, 7, 7]               0
 52         Conv2d-169           [-1, 2048, 7, 7]       1,048,576
     BatchNorm2d-170           [-1, 2048, 7, 7]           4,096
            ReLU-171           [-1, 2048, 7, 7]               0
      Bottleneck-172           [-1, 2048, 7, 7]               0
AdaptiveAvgPool2d-173           [-1, 2048, 1, 1]               0
          Linear-174                    [-1, 3]           6,147
================================================================
Total params: 23,514,179
Trainable params: 23,514,179
Non-trainable params: 0
----------------------------------------------------------------
Input size (MB): 0.57
Forward/backward pass size (MB): 286.55
Params size (MB): 89.70
Estimated Total Size (MB): 376.82
----------------------------------------------------------------
Total GFLOPS: 8.263G
Total params: 23.514M

可视化代码：

此段代码参考：https://blog.csdn.net/qq_34769162/article/details/115567093

# https://blog.csdn.net/qq_34769162/article/details/115567093
import numpy as np

import torch
import torchvision
from PIL import Image
from torchvision import transforms as T

import matplotlib.pyplot as plt
import pylab

import torch
import torchvision

feature_extractor = torchvision.models.resnet50(pretrained=True)
if torch.cuda.is_available():
	feature_extractor.cuda()

device = torch.device('cuda') if torch.cuda.is_available() else torch.device('cpu')


class SaveOutput:
    def __init__(self):
        self.outputs = []

    def __call__(self, module, module_in, module_out):
        self.outputs.append(module_out)

    def clear(self):
        self.outputs = []


save_output = SaveOutput()


hook_handles = []

for layer in feature_extractor.modules():
	if isinstance(layer, torch.nn.Conv2d):
		handle = layer.register_forward_hook(save_output)
		hook_handles.append(handle)


from PIL import Image
from torchvision import transforms as T

image = Image.open('img/rot.jpg')
transform = T.Compose([T.Resize((224, 224)), T.ToTensor()])
X = transform(image).unsqueeze(dim=0).to(device)

out = feature_extractor(X)

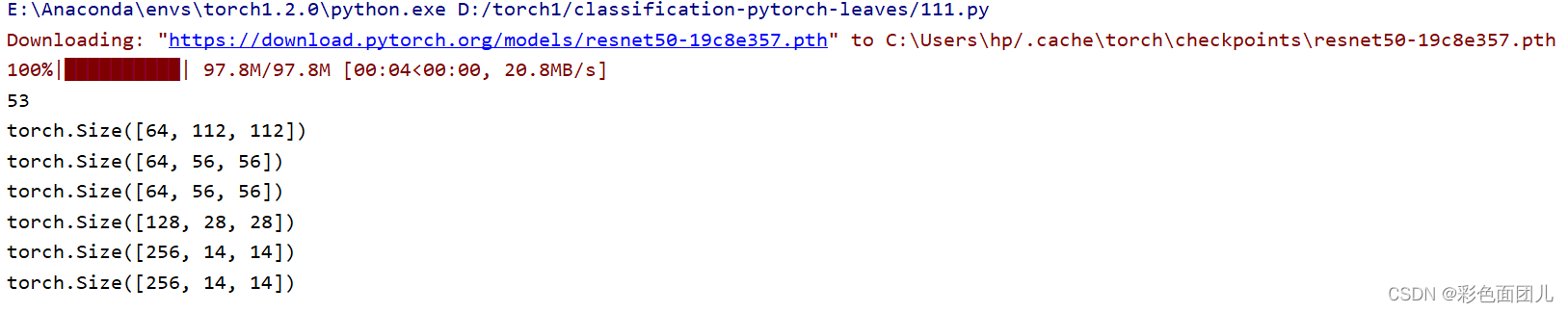

print(len(save_output.outputs))
# 选择看的层数
# a_list = [0, 1, 6, 15, 28, 35]
a_list = [0, 1, 5, 11, 15, 24,28,43,47]


# 43:512,14,14
#47:512, 7, 7
for i in a_list:
    print(save_output.outputs[i].cpu().detach().squeeze(0).shape)


def grid_gray_image(imgs, each_row: int):
    '''
    imgs shape: batch * size (e.g., 64x32x32, 64 is the number of the gray images, and (32, 32) is the size of each gray image)
    '''
    row_num = imgs.shape[0]//each_row
    for i in range(row_num):
        img = imgs[i*each_row]
        img = (img - img.min()) / (img.max() - img.min())
        for j in range(1, each_row):
            tmp_img = imgs[i*each_row+j]
            tmp_img = (tmp_img - tmp_img.min()) / (tmp_img.max() - tmp_img.min())
            img = np.hstack((img, tmp_img))
        if i == 0:
            ans = img
        else:
            ans = np.vstack((ans, img))
    return ans

# a_list = [0, 1, 5, 11, 15, 24,28,43,47]
img0 = save_output.outputs[0].cpu().detach().squeeze(0)
img0 = grid_gray_image(img0.numpy(), 8)
img1 = save_output.outputs[1].cpu().detach().squeeze(0)
img1 = grid_gray_image(img1.numpy(), 8)
img5 = save_output.outputs[5].cpu().detach().squeeze(0)
img5 = grid_gray_image(img5.numpy(), 8)
img11 = save_output.outputs[11].cpu().detach().squeeze(0)
img11 = grid_gray_image(img11.numpy(), 16)
img15 = save_output.outputs[15].cpu().detach().squeeze(0)
img15 = grid_gray_image(img15.numpy(), 16)
img24 = save_output.outputs[24].cpu().detach().squeeze(0)
img24 = grid_gray_image(img24.numpy(), 16)
img28 = save_output.outputs[28].cpu().detach().squeeze(0)
img28 = grid_gray_image(img28.numpy(), 16)
img43 = save_output.outputs[43].cpu().detach().squeeze(0)
img43 = grid_gray_image(img43.numpy(), 16)
img47 = save_output.outputs[47].cpu().detach().squeeze(0)
img47 = grid_gray_image(img47.numpy(), 16)

# 64,112,112
plt.figure(figsize=(15, 15))
plt.imshow(img0, cmap='gray')


#64,56,56
plt.figure(figsize=(15, 15))
plt.imshow(img1, cmap='gray')

#64,56,56
plt.figure(figsize=(15, 15))
plt.imshow(img5, cmap='gray')

#128，56，56
plt.figure(figsize=(30, 15))
plt.imshow(img11, cmap='gray')

#128，28，28
plt.figure(figsize=(30, 15))
plt.imshow(img15, cmap='gray')

#256，28，28
plt.figure(figsize=(30, 30))
plt.imshow(img24, cmap='gray')

#256，14，14
plt.figure(figsize=(30, 30))
plt.imshow(img28, cmap='gray')

#512，14，14
plt.figure(figsize=(45, 45))
plt.imshow(img43, cmap='gray')

#512，7，7
plt.figure(figsize=(45, 45))
plt.imshow(img47, cmap='gray')

pylab.show()

原图：

resnet50来说，首个卷积层的卷积核为7*7，将输入的三通道彩色图像通道增加至64，尺寸从224*224对折为112*112.

从输入图片3，224，224——>64, 112, 112

 我们对首个卷积层的提取结果进行可视化：

最后一层太抽象看不清了，512，7，7

彩色面团儿
关注
  • 9
    点赞
  • 踩
  • 39
    收藏
    觉得还不错? 一键收藏
  • 打赏
    打赏
  • 0
    评论
专栏目录
pytorch实现用Resnet提取特征并保存为txt文件的方法
01-20
接触pytorch一天，发现pytorch上手的确比TensorFlow更快。可以更方便地实现用预训练的网络提特征。 以下是提取一张jpg图像的特征的程序： # -*- coding: utf-8 -*- import os.path import torch import torch.nn as nn from torchvision import models, transforms from torch.autograd import Variable import numpy as np from PIL import Image features_dir = './featur
resnet提取图片特征
vive921的博客
05-30 790
使用resnet提取图片特征向量
tensorboard可视化Resnet | 使用 `CosineAnnealingLR`
最新发布
Raven_yc的博客
05-20 527
在PyTorch中，你可以很方便地加载一个预训练的ResNet模型。这里以ResNet18为例，你可以根据需要选择其他版本（如ResNet34, ResNet50等）。本篇就如何通过调整学习率来提高模型性能，着重体现使用tensorboard来实现resnet可视化。，代表1张224x224大小的RGB图像。这是因为ResNet模型通常接受这种大小的输入。下篇将通过展示生成的图像，详细讲述不同学习率调整方案下对模型的影响。
keras特征图可视化：visualize_feature_map
热门推荐
识物专栏
03-09 12万+
版本： (labelme) C:\Users\wym\Desktop\cjr\Centernet-Tensorflow2.0\TF2-CenterNet> 1、pip install keras 2、pip install tensorflow-cpu==2.2.0 img： feature_map： # coding: utf-8 from keras.applications.vgg19 import VGG19 from ke...
多模型图像特征可视化
人工智能学习生
01-16 1262
本文将对卷积过程中的特征图进行可视化，研究图片经过每层卷积特征提取后，会得到哪些特征，对比观察这些特征的变化情况，能够更加熟练掌握特征图可视化操作。
神经网络之特征图可视化
liuyishou
08-06 1万+
目录1 前言2 coding2.1 加载数据及模型2.2 微调及训练2.3 可视化特征图3 总结附录 1 前言 使用torch实现。 使用cifar10数据集 代码中，有一点点迁移学习的内容 中间层输出的特征图与原始图像进行对比，加深对神经网络理解。即从人为的可视化的角度，理解神经网络到底干了什么事。 效果图： 2 coding 为了减少运行时间，这里直接使用resnet18的预训练模型。 但是由于resnet18是适配imagenet数据集（1000个类别）的，最终层输出是1000维的向量。这里我
卷积神经网络特征图可视化（自定义网络和VGG网络）
牧野的博客
07-27 7万+
  借助Keras和Opencv实现的神经网络中间层特征图的可视化功能，方便我们研究CNN这个黑盒子里到发生了什么。   自定义网络特征可视化   代码： # coding: utf-8 from keras.models import Model import cv2 import matplotlib.pyplot as plt from keras.models import...
如何用resnet50提取图片特征【咨询大厂大佬版】
weixin_43409127的博客
09-04 561
如何用resnet50提取图片特征【咨询大厂大佬版】
基于resnet34网络的医学影像分类识别
01-01
5. 辅助工具：`fade.py`和`rename.py`可能是辅助脚本，前者可能用于可视化训练过程中的损失和准确率曲线，后者可能用于批量重命名文件，以便于数据管理。 总的来说，这个项目展示了如何将深度学习技术应用到医学...
pytorch 可视化feature map的示例代码
09-18
通过可视化这些feature map，我们可以洞察模型如何识别不同的图像特征，并有助于优化网络结构和调整超参数。 以下是一个使用PyTorch进行feature map可视化的示例代码： 首先，我们需要导入必要的库，包括PyTorch的...
柯南图片可视化数据集
06-03
数据可视化是一种将复杂数据转化为直观图形的过程，它能够帮助我们更好地理解和解析大量信息。在这个信息化时代，数据可视化工具和技术的应用已经无处不在，尤其在数据分析、科学研究以及图像识别等领域。本次我们将...
resnet50-19c8e357.rar
08-30
resnet50-19c8e357.rar
Caltech101数据库resnet特征提取
11-19
残差网络是由来自Microsoft Research的4位学者提出的卷积神经网络，在2015年的ImageNet大规模视觉识别竞赛（ImageNet Large Scale Visual Recognition Challenge, ILSVRC）中获得了图像分类和物体识别的优胜。 残差网络的特点是容易优化，并且能够通过增加相当的深度来提高准确率。其内部的残差块使用了跳跃连接，缓解了在深度神经网络中增加深度带来的梯度消失问题。该文件是Caltech-101数据库经过Resnet特征提取的特征矩阵.
图像特征提取--深度学习卷积神经网络.pdf
08-29
主要说明VGG和Resnet网络提取图像特征
基于Gabor特征提取和神经网络的人脸检测的matlab程序
04-16
5. 检测与分类：对新的测试图像应用同样的特征提取过程，然后输入到训练好的神经网络中，根据网络的预测结果，标出人脸区域。 这个MATLAB程序为初学者提供了一个实用的起点，让他们了解如何将Gabor特征与神经网络...
特征提取
02-22
在实际应用中，特征提取是一个迭代过程，可能需要结合业务理解、数据可视化和模型验证来不断优化特征。通过这些Python库，我们可以构建强大而灵活的特征提取流程，为模型提供高质量的输入，从而提升模型的预测能力和...
卷积神经网络
あずにゃん梓喵的博客
08-22 710
填充、步幅、池化层 使用预训练的卷积神经网络、特征提取、冻结、模型微调 因为卷积基的vgg16(conv_base)要和未经训练的分类器(Dense)重新一起训练，那么未经训练的分类器(Dense)便会随机初始化， 并且随机初始化一开始是非...
pytorch-resnet提取特征
猪猪后花园
07-01 9628
1、利用resnet提取特征 根据ResNet的网络结构，fc充当分类器的角色，那么特征就是fc前一层的输出（fc层的输入） 作为分类器，fc的输入是512（这个由Resnet的层数决定，resnet18=512，resnet50=2048），fc的输出为nb-classes（由数据集决定）： 输出特征，就把输出也改为512，那么输出的就是大小为[batch-size, 512]的特征。 for i, (images, target) in enumberate(train_loader): # ……
resnet18 用imagenet预训练好的模型 提取fc之前的特征 仅输出数据
什么时候能暴富？！！！！！！！
07-10 474
np.savetxt("4.csv", y_, delimiter=",") # 保存特征数据。''' resnet18 用imagenet预训练好的模型 提取fc之前的特征 仅输出数据'''
resnet18网络权重可视化
09-23
权重可视化是一种用于分析神经网络的方法，可以帮助我们理解网络的学习情况和特征提取能力。对于ResNet-18网络的权重可视化，你可以使用以下方法之一来实现： 方法一：可视化卷积层权重 卷积层的权重通常是一个四维的张量，表示卷积核在不同通道和位置的权重值。你可以使用一些图像处理库，如matplotlib，将卷积核的权重可视化为图像。通过观察这些可视化的卷积核，你可以了解到网络学习到的特征。 方法二：可视化全连接层权重 全连接层的权重通常是一个二维的张量，表示神经元之间的连接权重。你可以将这些权重可视化为热力图或者柱状图，以展示各个神经元之间的连接强度。 方法三：可视化网络中间层的激活值 除了权重可视化，还可以可视化网络中间层的激活值。通过将输入图像送入网络，并可视化激活值，你可以观察到在不同层次的特征提取过程中，神经元的激活情况。 以上是常用的几种权重可视化方法，具体要根据你的具体需求和实现环境来选择合适的方法。希望以上信息对你有帮助。

“相关推荐”对你有帮助么？

  • 非常没帮助
  • 没帮助
  • 一般
  • 有帮助
  • 非常有帮助
提交
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包

打赏作者

彩色面团儿

你的鼓励将是我创作的最大动力

¥1 ¥2 ¥4 ¥6 ¥10 ¥20
扫码支付：¥1
获取中
扫码支付

您的余额不足，请更换扫码支付或充值

打赏作者

实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
