信号的调理与记录——放大与隔离

目录

一、基本放大器

1.反向放大器

2.同向放大器

二、测量电压放大器

1.引入

2.测量放大器介绍

三、隔离放大器


传感器输出的微弱电压、电流或电荷信号,其幅值或功率不足以进行后续的转换处理,或驱动指示器、记录器以及各种控制机构,因此需对其进行放大处理。

本文通过介绍基本放大器,测量放大器和隔离放大器,旨在对这三类放大器有一个更加直观的认识,以便后续信号的调理与记录系列章节的进一步学习。

一、基本放大器

基本放大器是一种电子设备,它能够接收一个电信号并将其转换为更大的电流或电压信号。它的核心功能是增益(Gain),即输出信号与输入信号的比值。反向和同向放大电路是集成运算放大器两种最基本的应用电路,许多集成运算放大器的功能电路都是在它们的基础上组合和演变来的。

根据理想运算放大器的特性,其同向输入端与反向输入端电压近似相等,流入运算放大器输入端的电流近似为0,这就是我们常说的“虚短和虚短”。

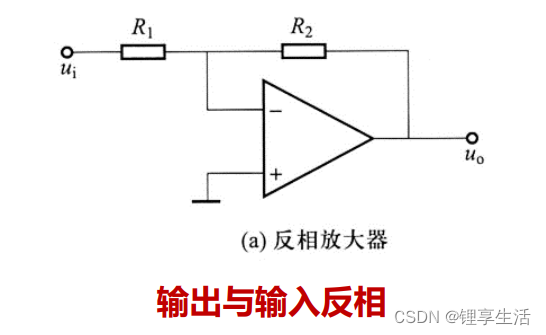

1.反向放大器

反向放大器的特点是输入信号与反馈信号均加在运算放大器的反向输入端。

反向放大器的电压增益为:
A_{vf}=\frac{u_o}{u_i}=-\frac{R_2}{R_1}

在这种配置中,输入信号被送入放大器的反向输入端,而非反向输入端通常接地。由于放大器的负反馈作用,输出信号将与输入信号相位相反,即反向。

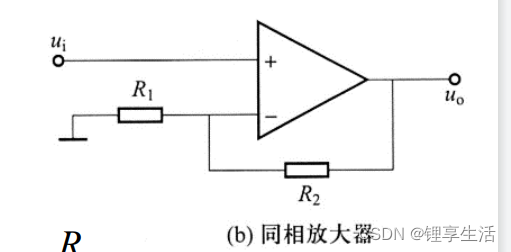

2.同向放大器

同相放大器的特点是输入信号加在同向输入端,而反馈信号加在反向输入端。

同向放大器的电压增益为:
A_{vf}=\frac{u_o}{u_i}=1+\frac{R_2}{R_1}

在这种配置中,运算放大器的两个输入端(非反向输入端和反向输入端)被连接在一起,形成一个虚拟地。由于放大器的输出通常连接到反向输入端,因此输出信号与输入信号同相。

 作为同相放大器的特例,若R1,R2都趋于0,则构成了电压跟随器,其特点是:对低频信号,其增益近似为1,同时具有极高的输入阻抗和低输出阻抗,因此常在测试系统中做阻抗变换器。

二、测量电压放大器

在介绍测量电压放大器之前,先引入两个基本概念——差分信号与共模电压。

1.引入

差分信号是一种信号形式,其中信号由两个等幅、反相的信号组成,这两个信号在差分对的两条导线上传输。差分信号的值是由两条导线间的电压差表示的。差分信号的主要优势是其对噪声的抵抗能力强,因此在高速或长距离通信中非常有用。

与差分信号相对的是单端信号,单端信号是使用一个线传递的信号。对于信号而言,要描述它的特性必须要一个参考点。比如,高低电平的判断是基于地的电势比较来得出结论的。所以,对于单端信号,它是通过与地进行比较。但是这容易受到外部干扰。

举一个例子,假如单端信号从甲地传输到乙地,甲乙两地的电势是相等的吗?未必,虽然它们的电势可能相差不大,但是若选用差分信号就不用考虑这一误差的因素,以及在传输过程中的一些噪声干扰。

简单说说差分信号是如何实现工作的:首先信号源将相同的信号以相反的极性分别发送到两条导线上,然后信号进行传输,接收器检测两条导线间的电压差,这个差值即为原始信号。如果外部噪声同时影响两条导线,由于信号是差分的,噪声很可能会被抵消,因为噪声通常不会以相反的极性影响两条导线。

对于反相放大器和同相放大器而言,它们有两个输入端,都可以被视为差分放大器的特例。

接下来介绍共模电压的概念。

共模电压是指在差分信号的两个端点(通常标记为V+和V-)相对于它们的共同参考点(通常是地)的电压的平均值。在差分信号传输中,有用的信号是在V+和V-之间存在的电压差,而共模电压是每个端点相对于地的电压。

如果两个端点相对于地的电压相同(即共模电压为零),那么它们之间的电压差就是有用的信号。如果存在共模电压,它可能会引入噪声或干扰,影响信号的质量。

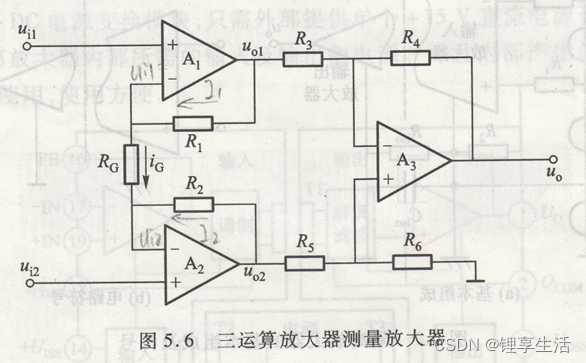

2.测量放大器介绍

在许多测试场合,传感器输出的信号往往很微弱,而且伴随有很大的共模电压,一般对这种信号需要采用具有很高的共模抑制比、高增益、低噪声、高输入阻抗的放大器实现放大,习惯上将具有以上特点的放大器称为测量放大器或仪表放大器。

根据“虚短和虚断”,可分析出以下结果:
u_{o1}=(1+\frac{R_1}{R_G})u_{i1}-\frac{R_1}{R_G}u_{i2}
u_{o2}=(1+\frac{R_2}{R_G})u_{i2}-\frac{R_2}{R_G}u_{i1}
u_o=-\frac{R_4}{R_3}u_{o1}+(1+\frac{R_4}{R_3})\frac{R_6}{R_5+R_6}u_{o2}
A_{vf}=\frac{u_o}{u_{i1}-u_{i2}}=-\frac{R_4}{R_3}(1+\frac{2R_1}{R_G})

  • 测量放大器电路还具有增益调节功能,调节R_G可以改变增益而不影响电路的对称性。
  • 测量放大器的共模抑制比主要取决于输入级运算放大器 A_1 和 A_2 的对称性及输出级运算放大器 A_3 的共模抑制比。

三、隔离放大器

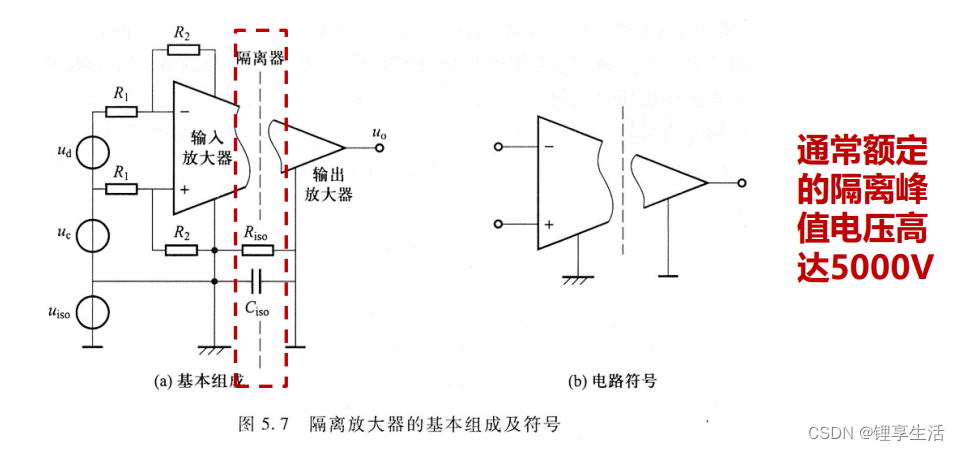

隔离放大器是一种特殊的测量放大电路,其输入、输出和电源电路之间没有直接的电路耦合。

隔离放大器采用浮置式(浮置电源、浮置放大器输入端)设计, 输入、输出端相互隔离,不存在公共地线的干扰,因此具有极高的共模抑制能力,能对信号进行安全准确的放大,有效防止高压信号对低压测试系统造成的破坏。

可用做输入、输出隔离的有电感、电压、光、超声波、无线电波和电磁等方式。

参考资料:《测试技术第三版》主编:贾民平,张洪亭
