【GD32】02-ADC模拟数字转换器

ADC

在电子和通信技术中，ADC（模拟数字转换器）是一种将模拟信号转换为数字信号的电子设备。这种转换是电子系统中非常关键的一个环节，因为数字信号更易于处理、存储和传输。ADC的工作原理通常包括采样、保持、量化和编码等步骤。采样是从模拟信号中提取离散的值，保持是确保在采样期间信号值不变，量化是将采样值转换为最接近的数字值，而编码则是将这些数字值表示为二进制代码。ADC的性能指标包括分辨率、转换速率和精度等。

ADC在多个领域都有广泛的应用。在通信领域，ADC用于将模拟信号（如语音信号）转换为数字信号，以便在无线通信、有线通信和光纤通信系统中进行传输。在医疗领域，ADC用于将生物信号（如心电图和脑电图）转换为数字信号，以便于进行医学分析和诊断。此外，在汽车领域，ADC用于检测传感器信号，如发动机转速、车速和油位等，以实现对汽车系统的精确控制。

 以上介绍来自文心一言。

GD32E230C8T6中的ADC

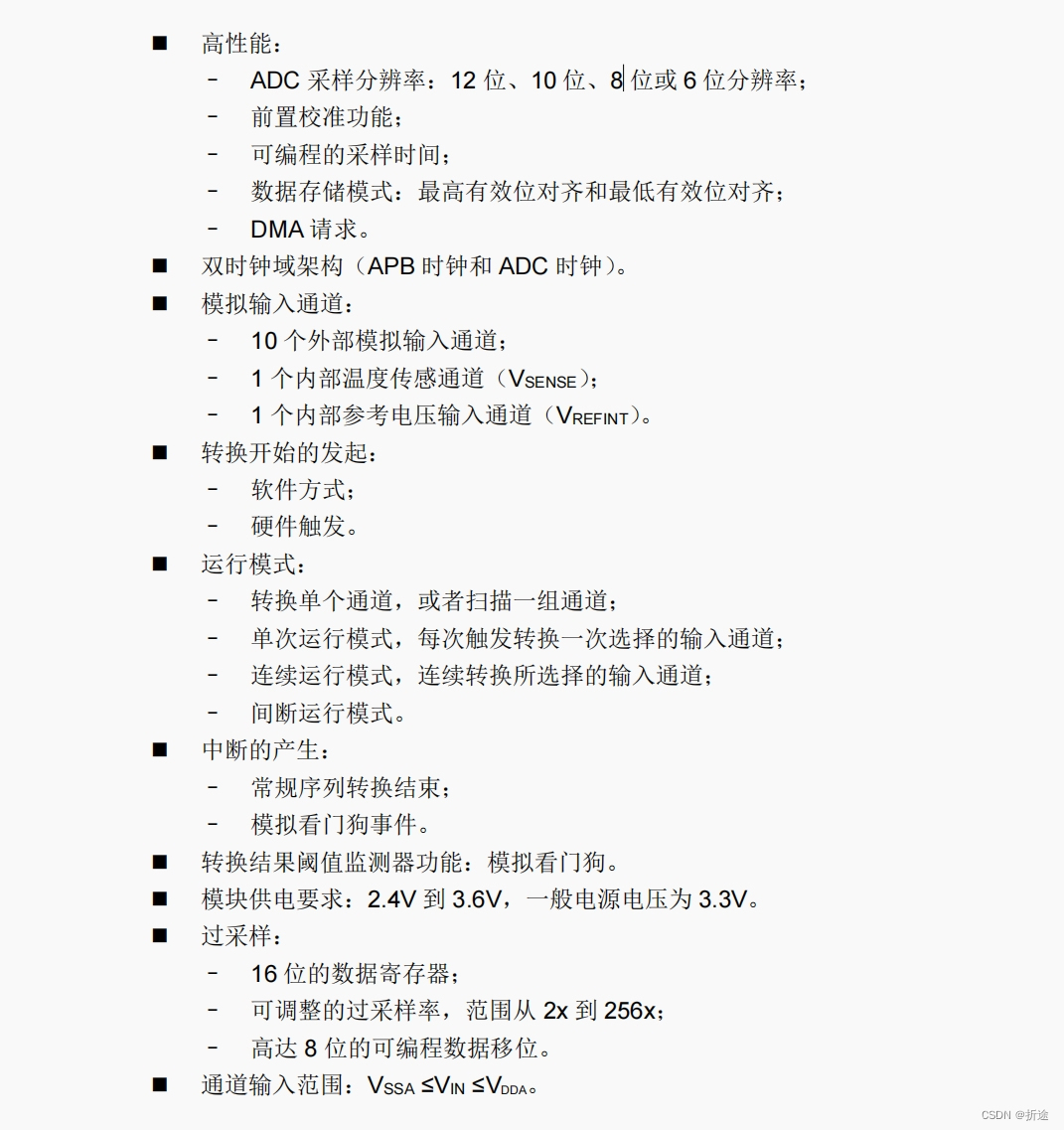

GD32E230C8T6只有一个ADC，但是可以用的外部通道有10个，还是够用的。

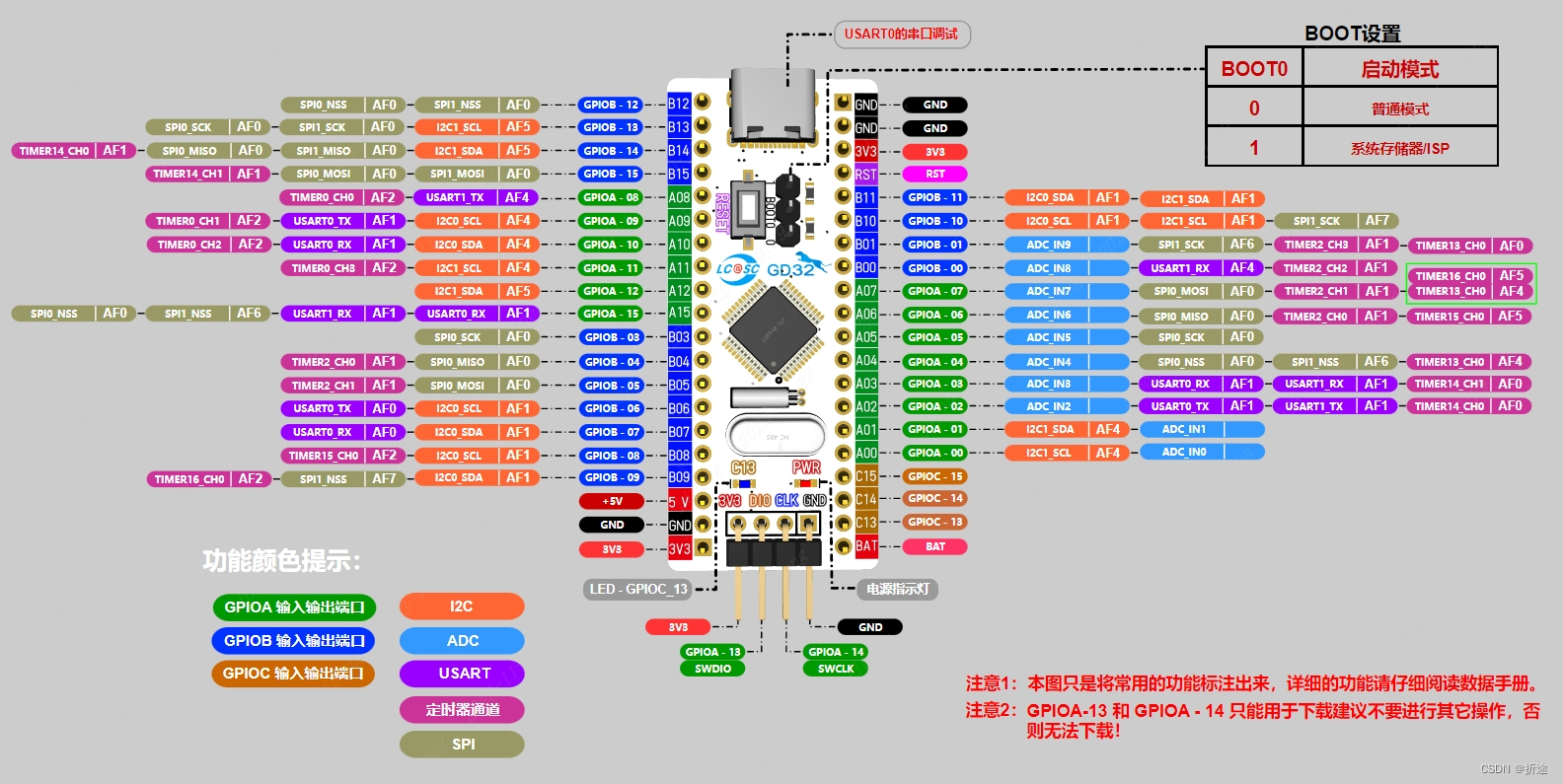

那么我们需要看看ADC的不同通道对应着哪些GPIO。

可用的GPIO是GPIOA的0号引脚到7号引脚，以及GPIOB的0和1号引脚。

接下来我们来看看怎么使用ADC。

固件库函数

在介绍ADC相关固件库之前我们需要先打开外设时钟。

    rcu_periph_clock_enable(RCU_ADC);

还需要指定一下ADC的时钟。

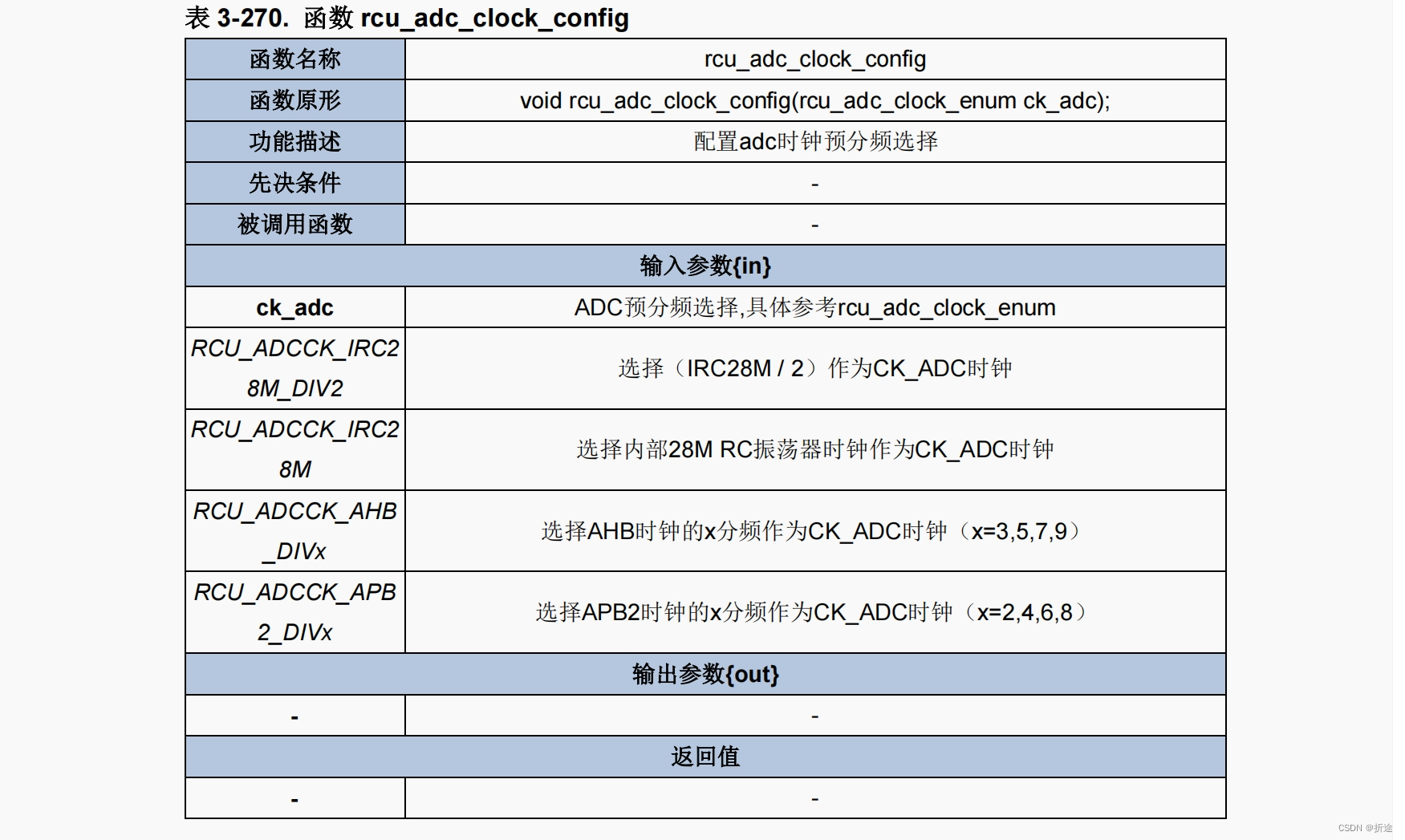

rcu_adc_clock_config

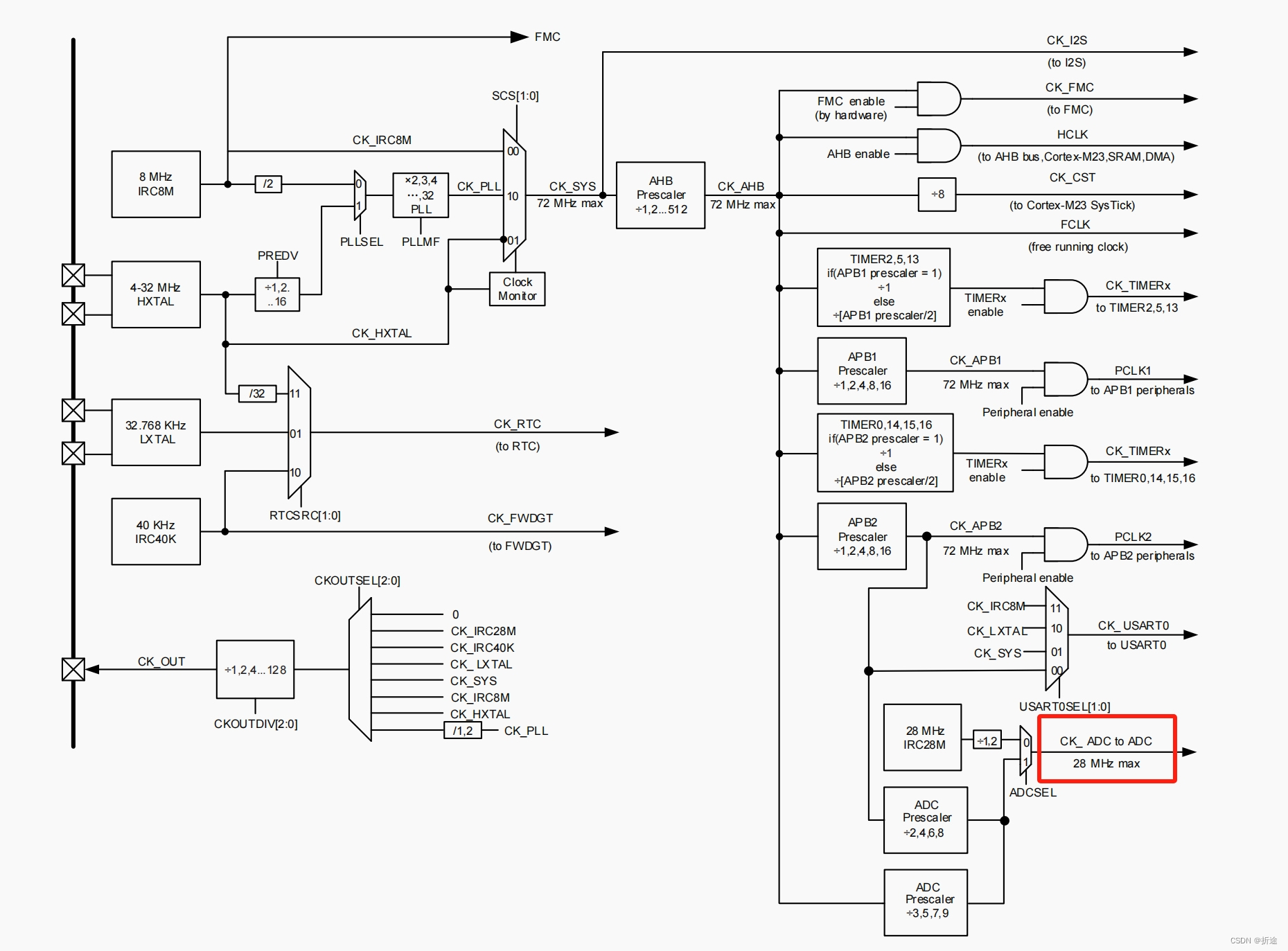

可以选择的选项在上面表格中。关于如何选择，我们还需要看看GD32E230的时钟树。

由于ADC最大只能28MHz，因此配置的时钟频率不能大于28MHz。

ADC相关的固件库函数很多，我这边就挑着讲。

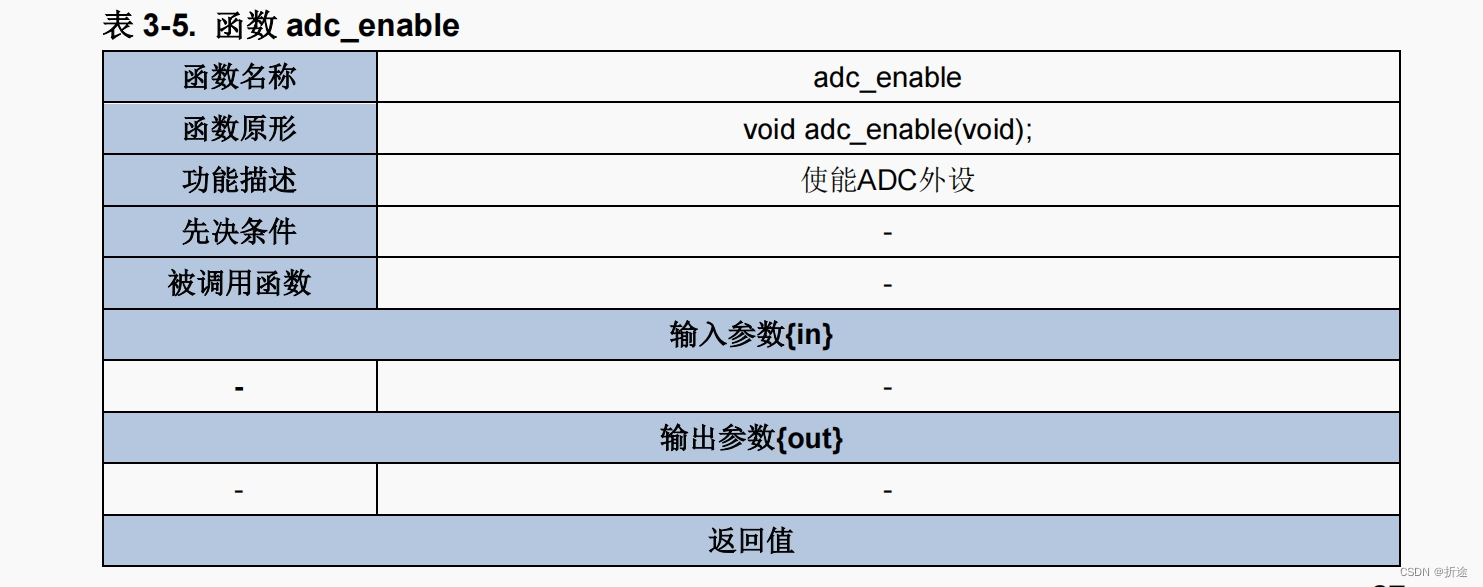

adc_enable

无需参数，调用即可使能ADC外设。

当然了，这个函数我们需要等ADC配置完再调用，可以参考STM32的ADC。这边先讲是因为我按照固件库使用指南的顺序说的，函数具体调用的时机可以参考我最后的示例代码。

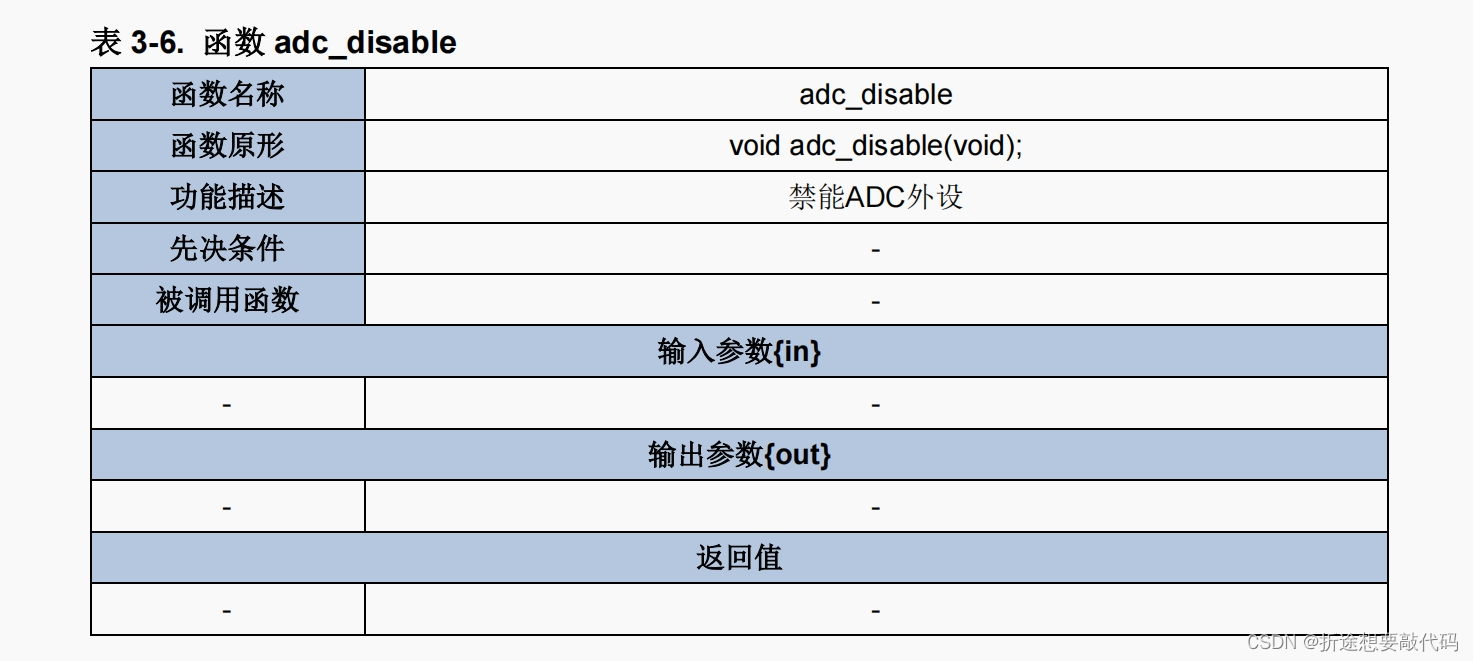

adc_disable

有使能就有失能。调用之后就相当于关闭了ADC外设。

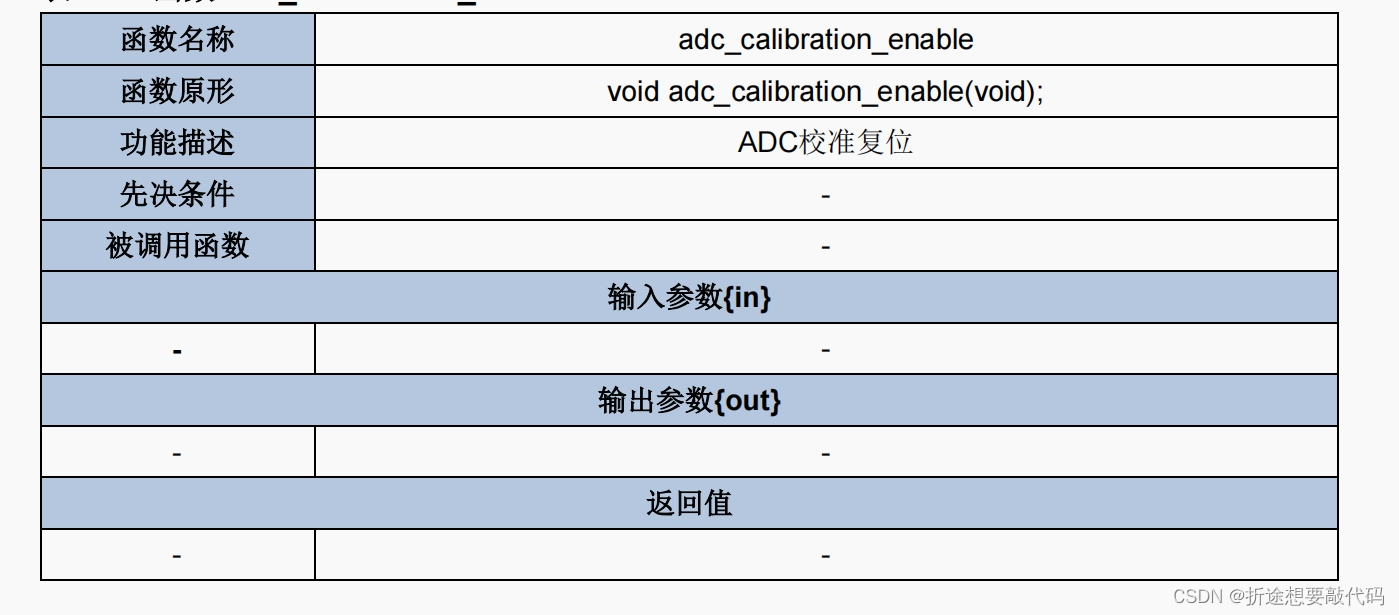

adc_calibration_enable

开启ADC校准复位。也就是让ADC开始校准，在STM32中也有类似的做法，不过在GD32的固件库中我们只需要调用这个函数即可。

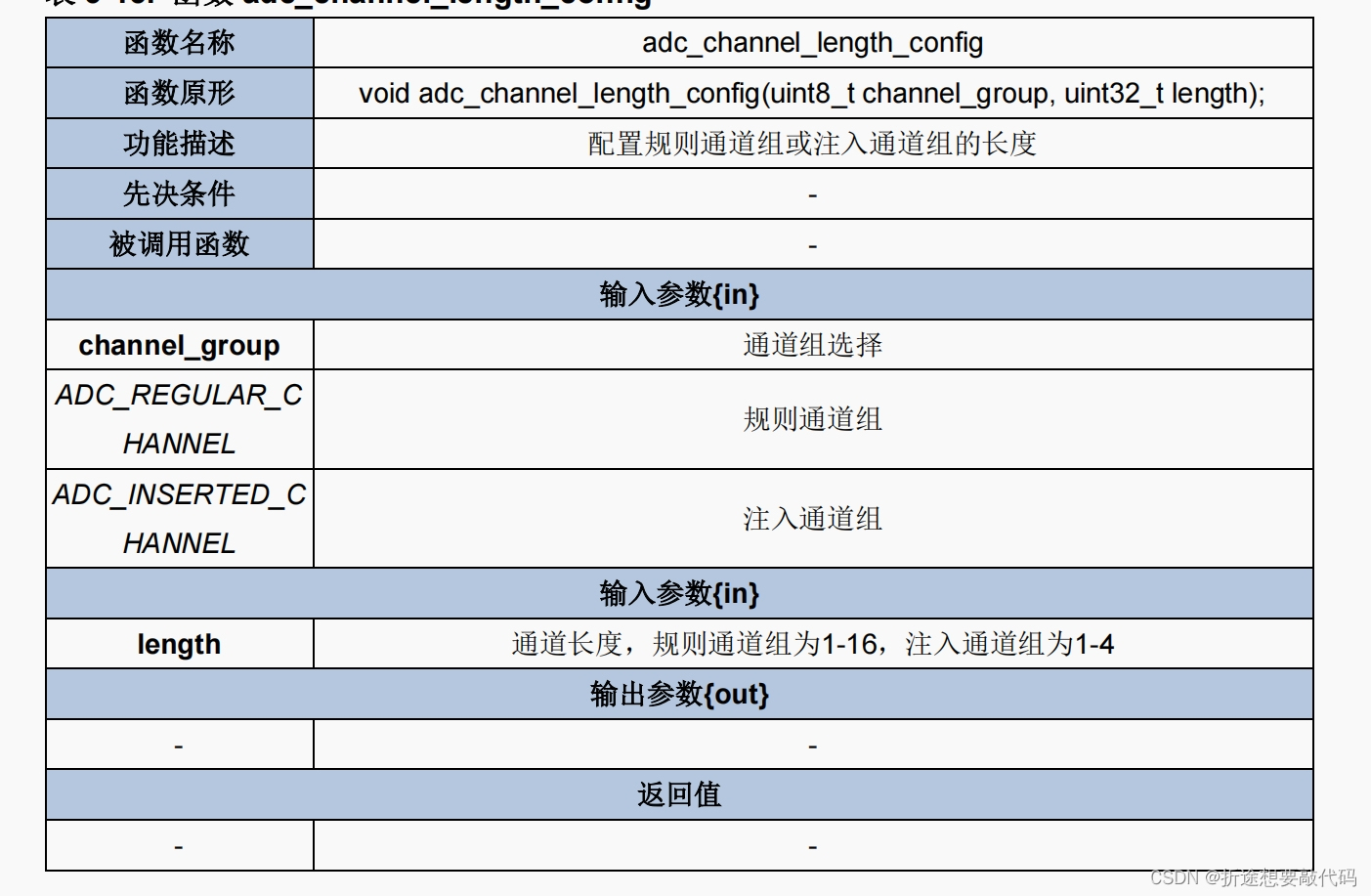

adc_channel_length_config

配置通道组的长度，一般来说都是用的规则组（ADC_REGULAR_CHANNEL），我们一共用到几个ADC通道，我们第二个参数就填几。

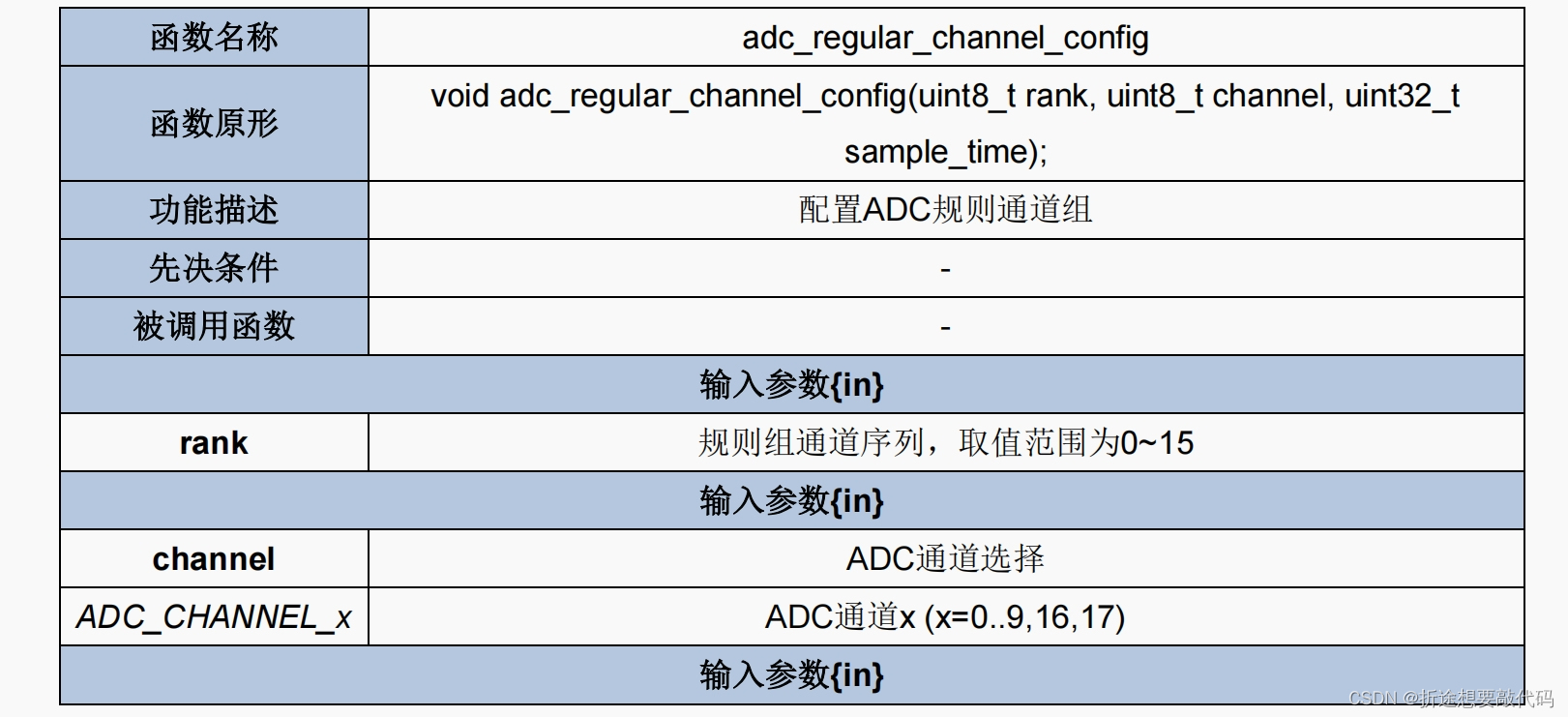

adc_regular_channel_config

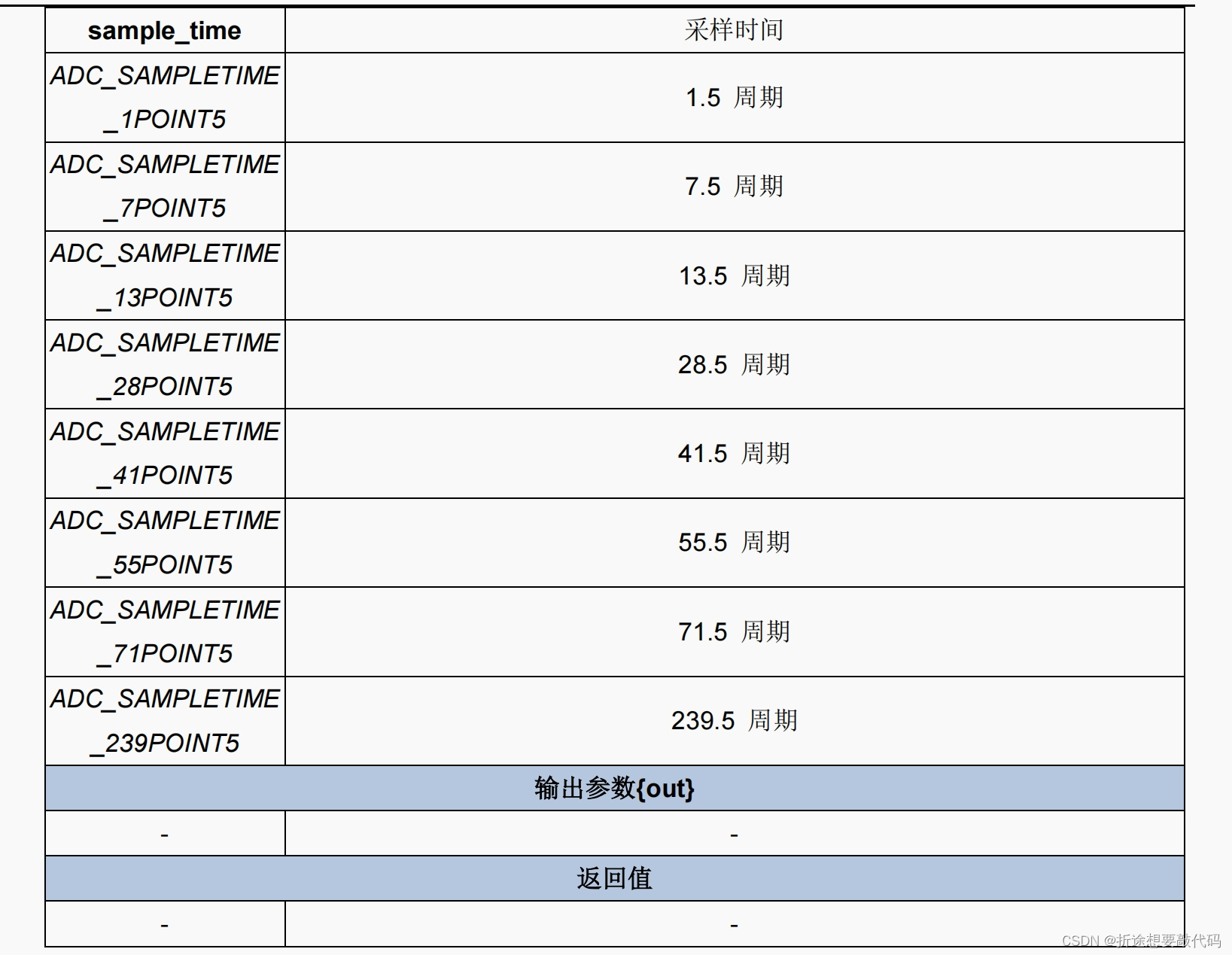

设置规则组，设置rank也就是通道序列，还有ADC的通道，一般来说通道几我们的rank也就是几。还有就是采样时间，可供选择的参数可以参考上表，采样周期越长，采样结果越精确，按照实际需求配置就行。

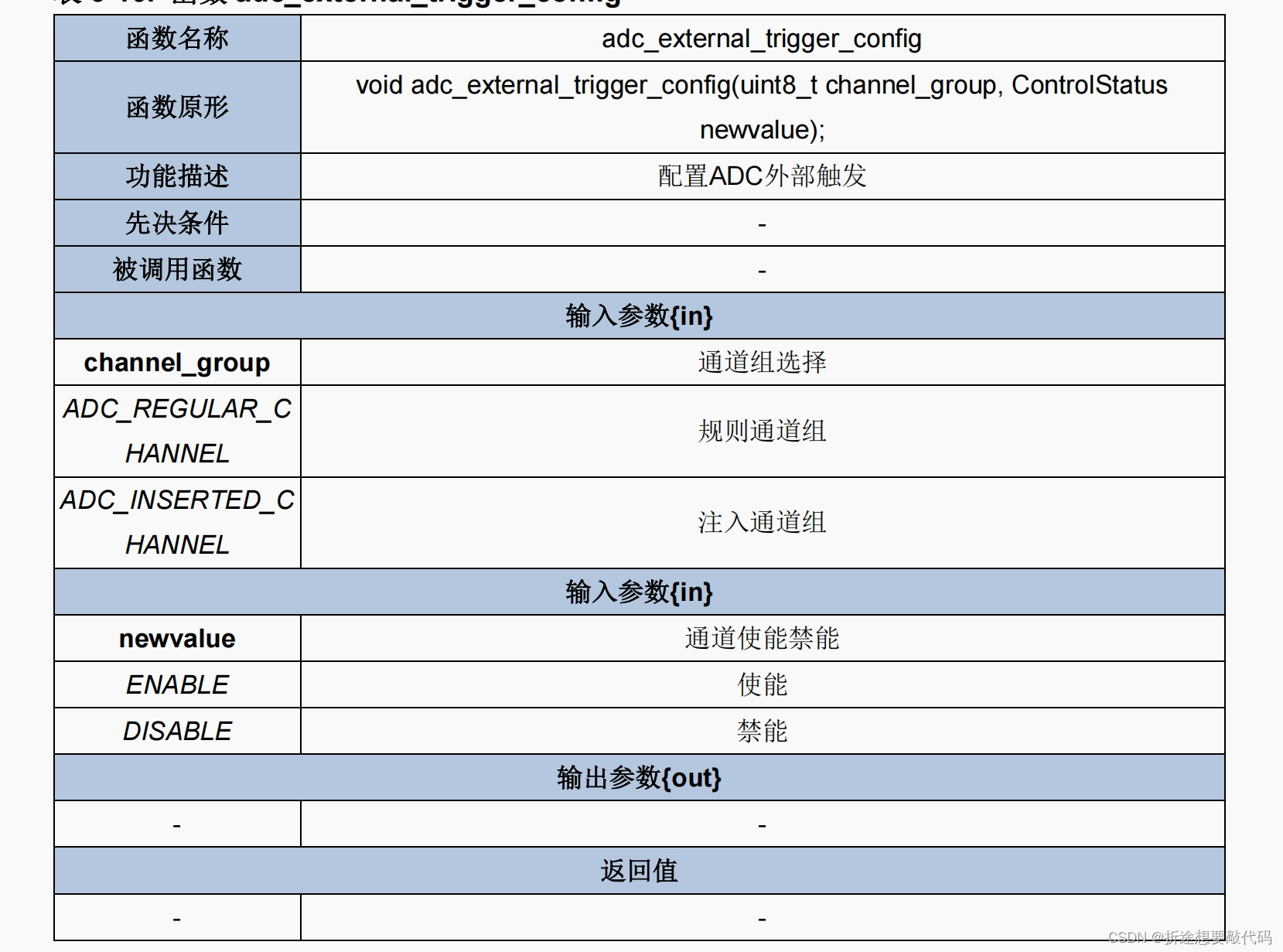

adc_external_trigger_config

配置ADC外部触发。我们选择规则组和使能。

这个函数描述会有点歧义，我们ADC一般是由软件触发的，实际上软件触发也属于外部触发的一种，这边外部触发的外部和外部中断的外部不太一样。

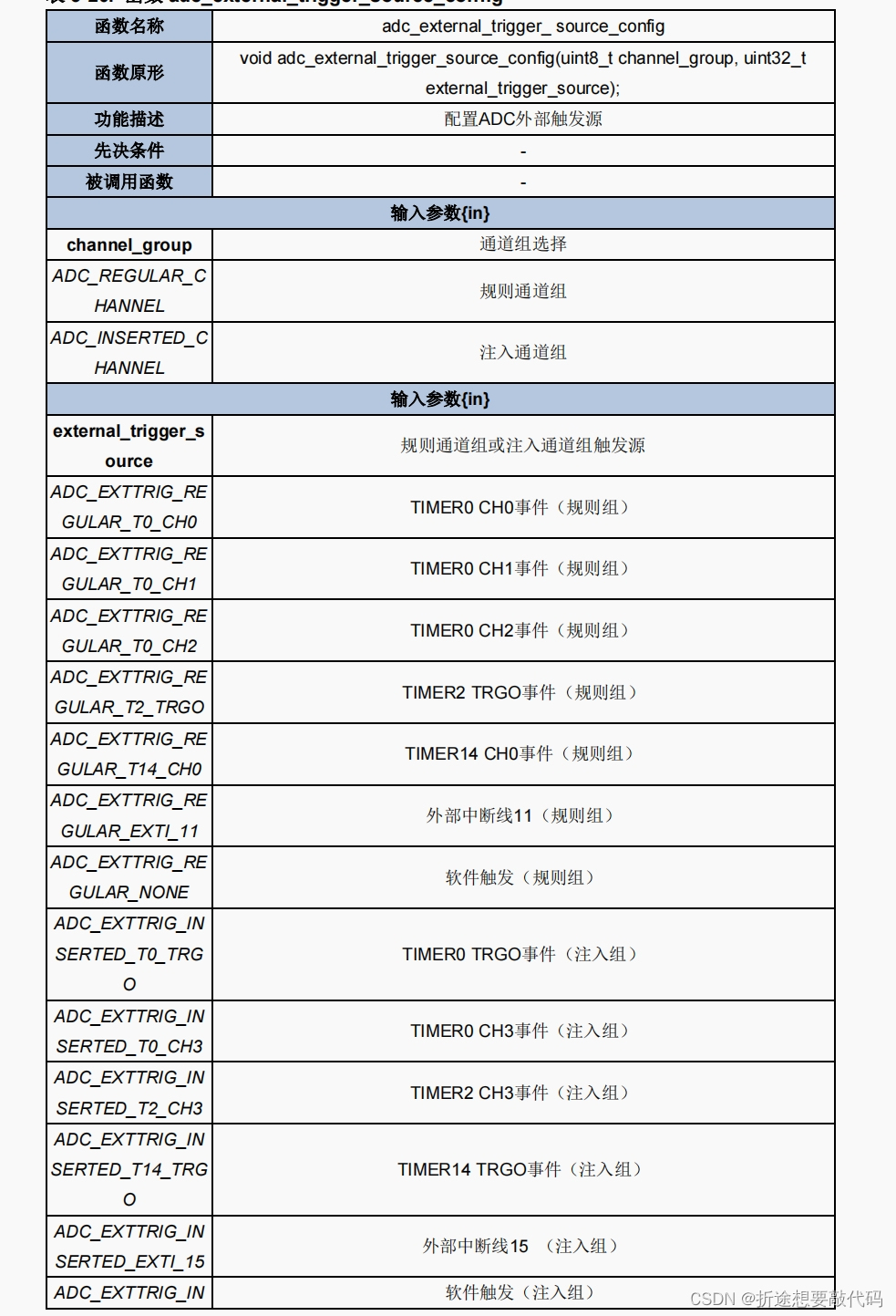

adc_external_trigger_source_config

选择外部触发源，我们选择软件触发。

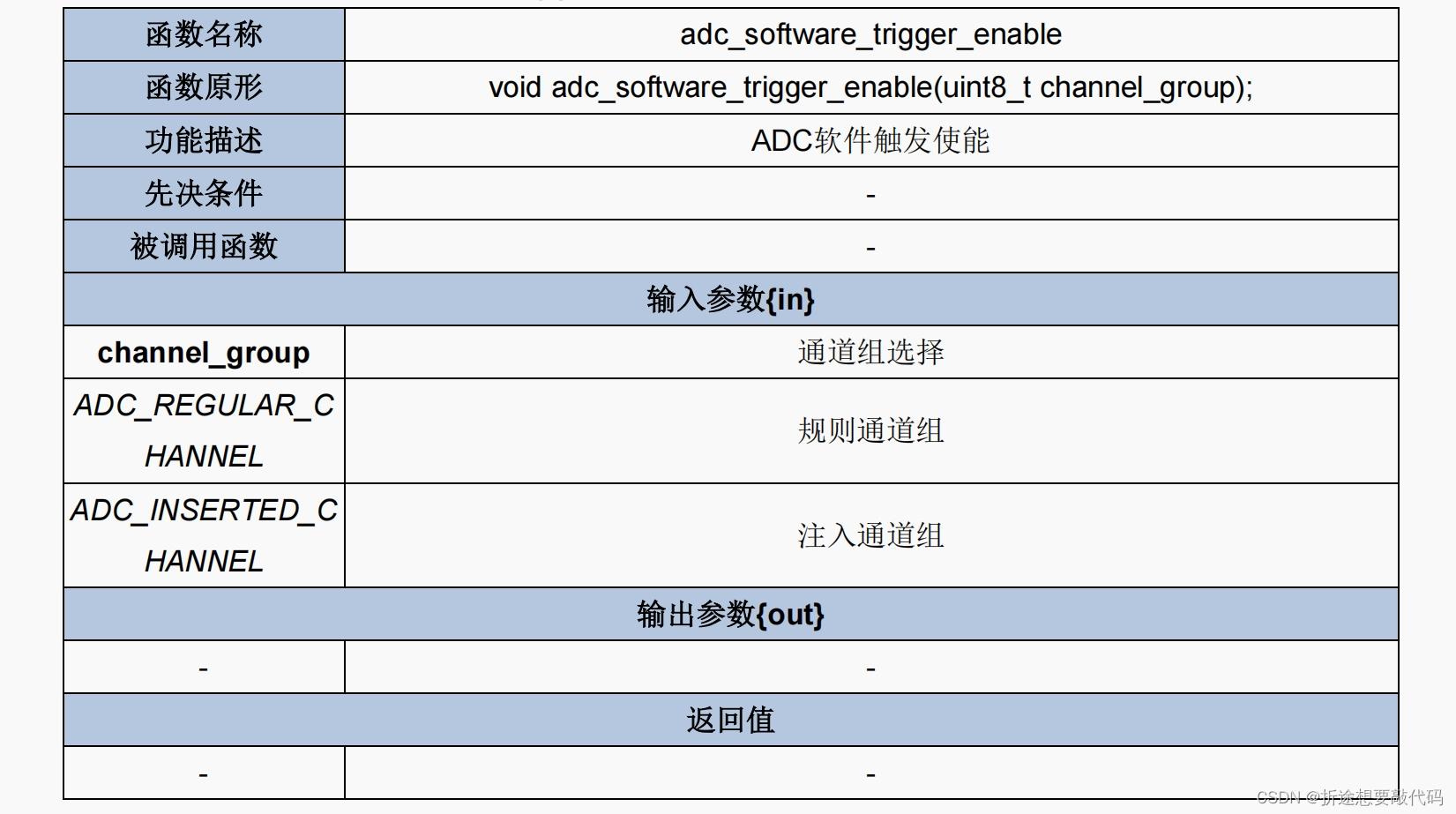

adc_software_trigger_enable

开启软件转换。

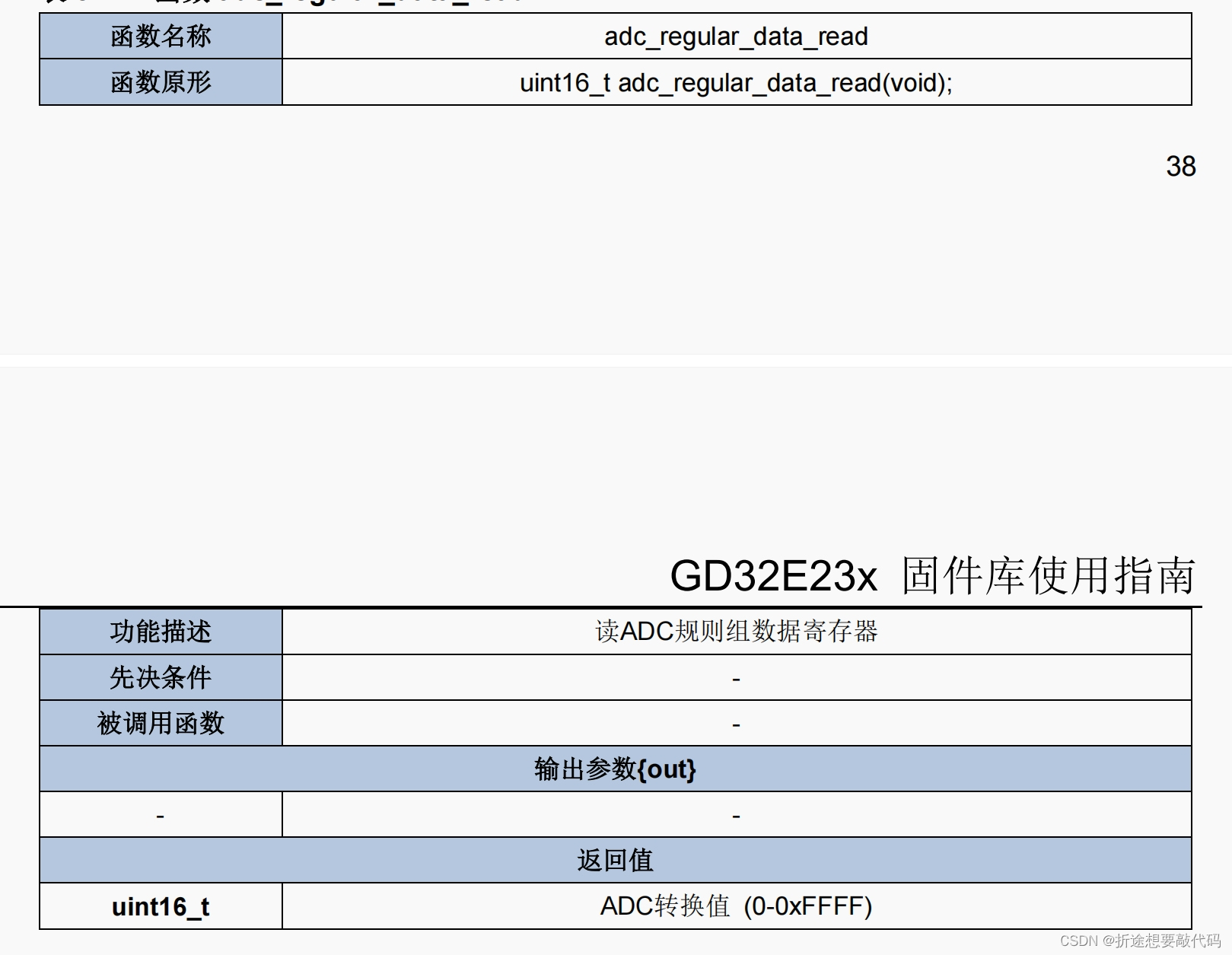

adc_regular_data_read

读取规则组的ADC的转换值，但是我们需要在ADC转换之后再读取。

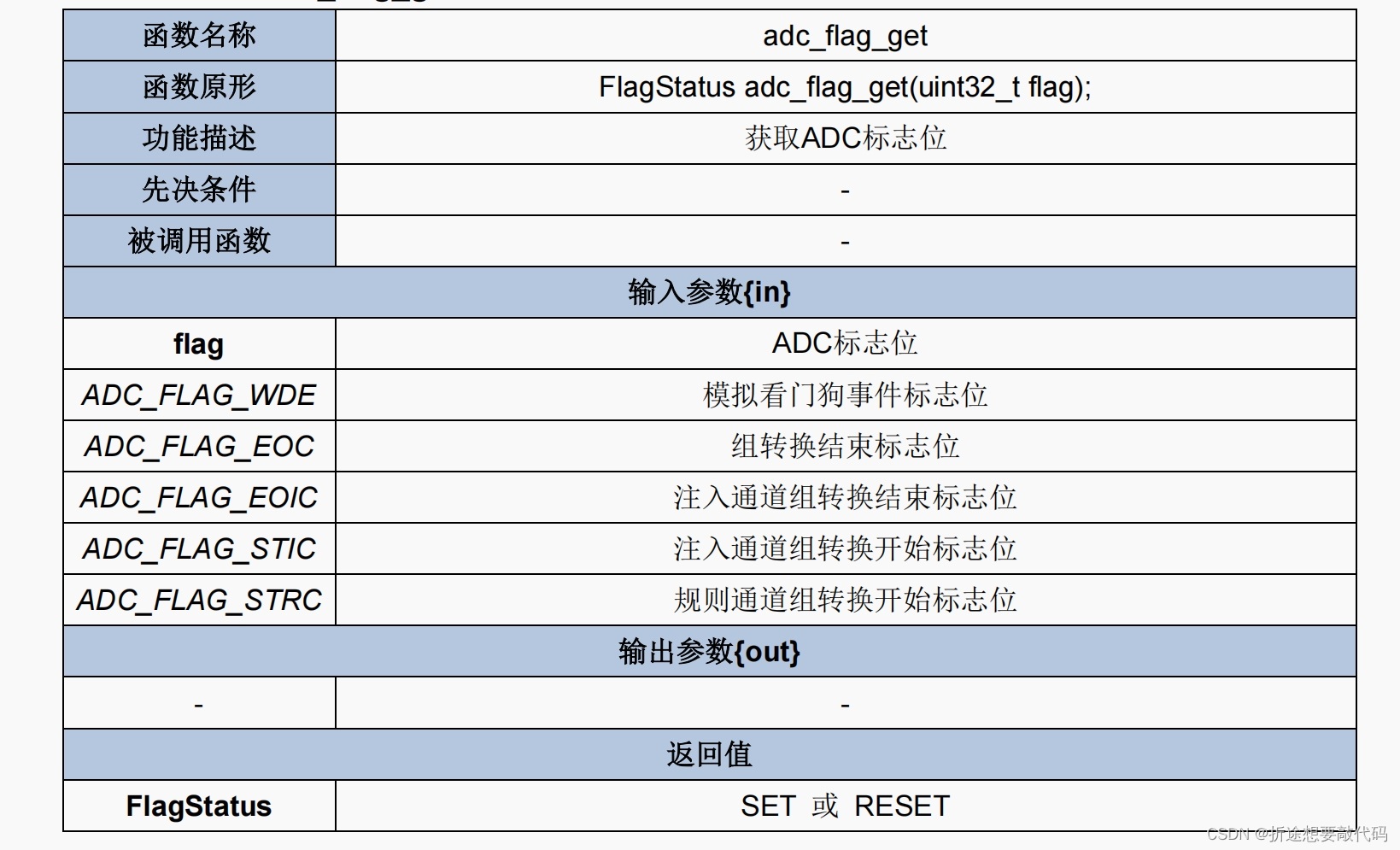

adc_flag_get

获取ADC的标志位，我们在读取数据之前需要等待ADC转换结束，用的就是这个函数。

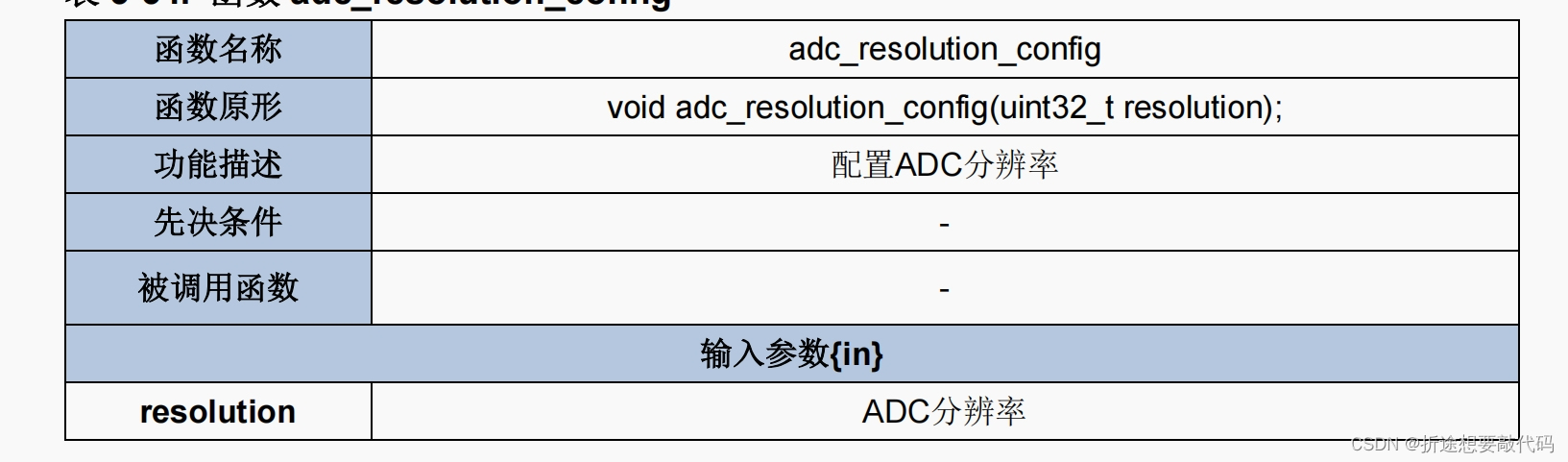

adc_resolution_config

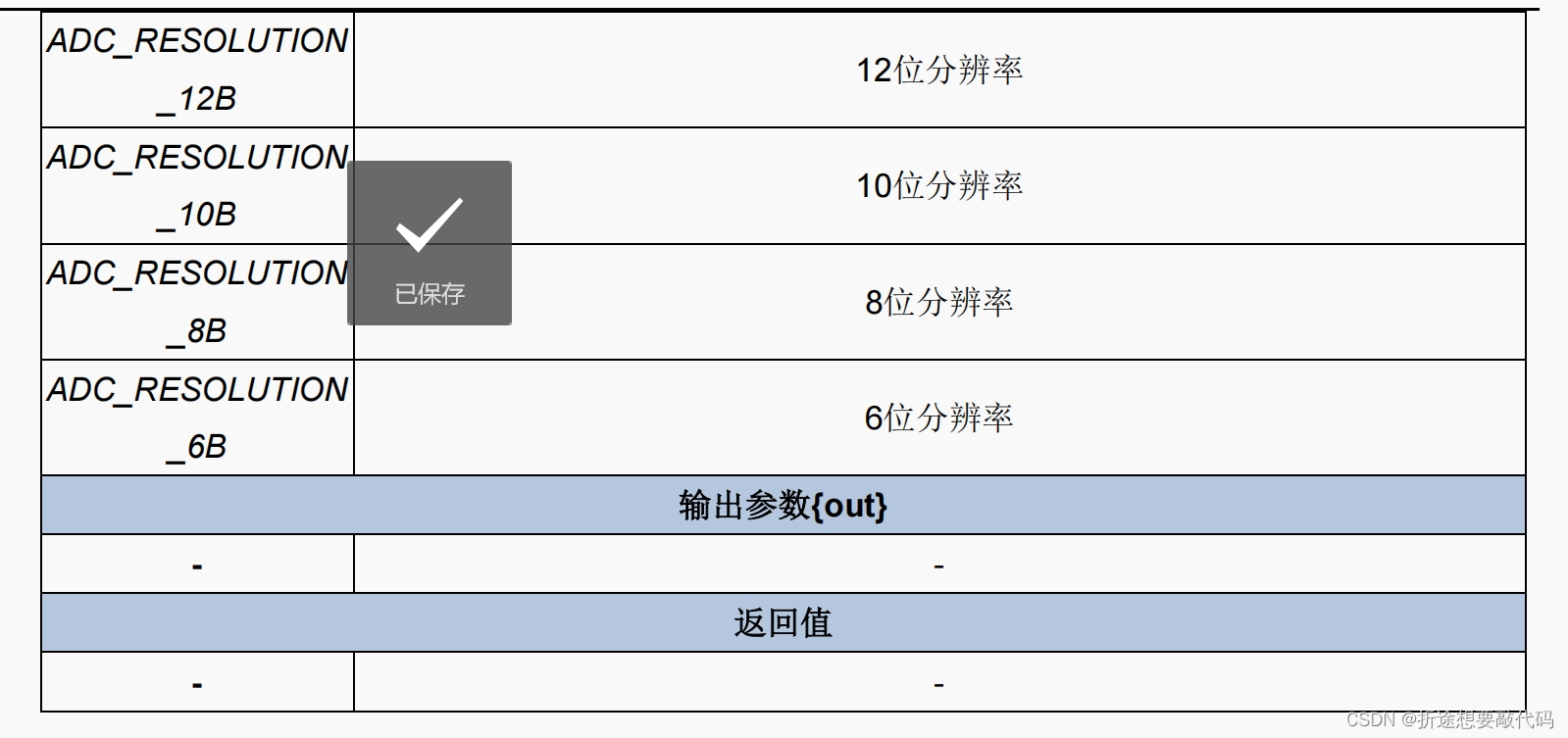

配置ADC分辨率，可以选6，8，10，12位，一般来说我们就多多益善，选择12位的分辨率。

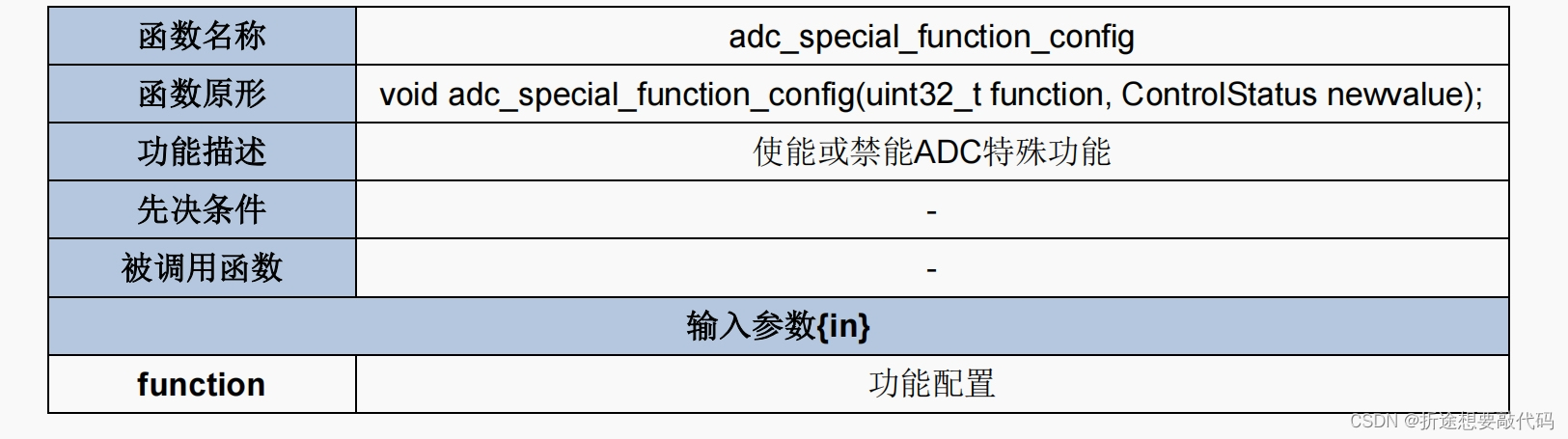

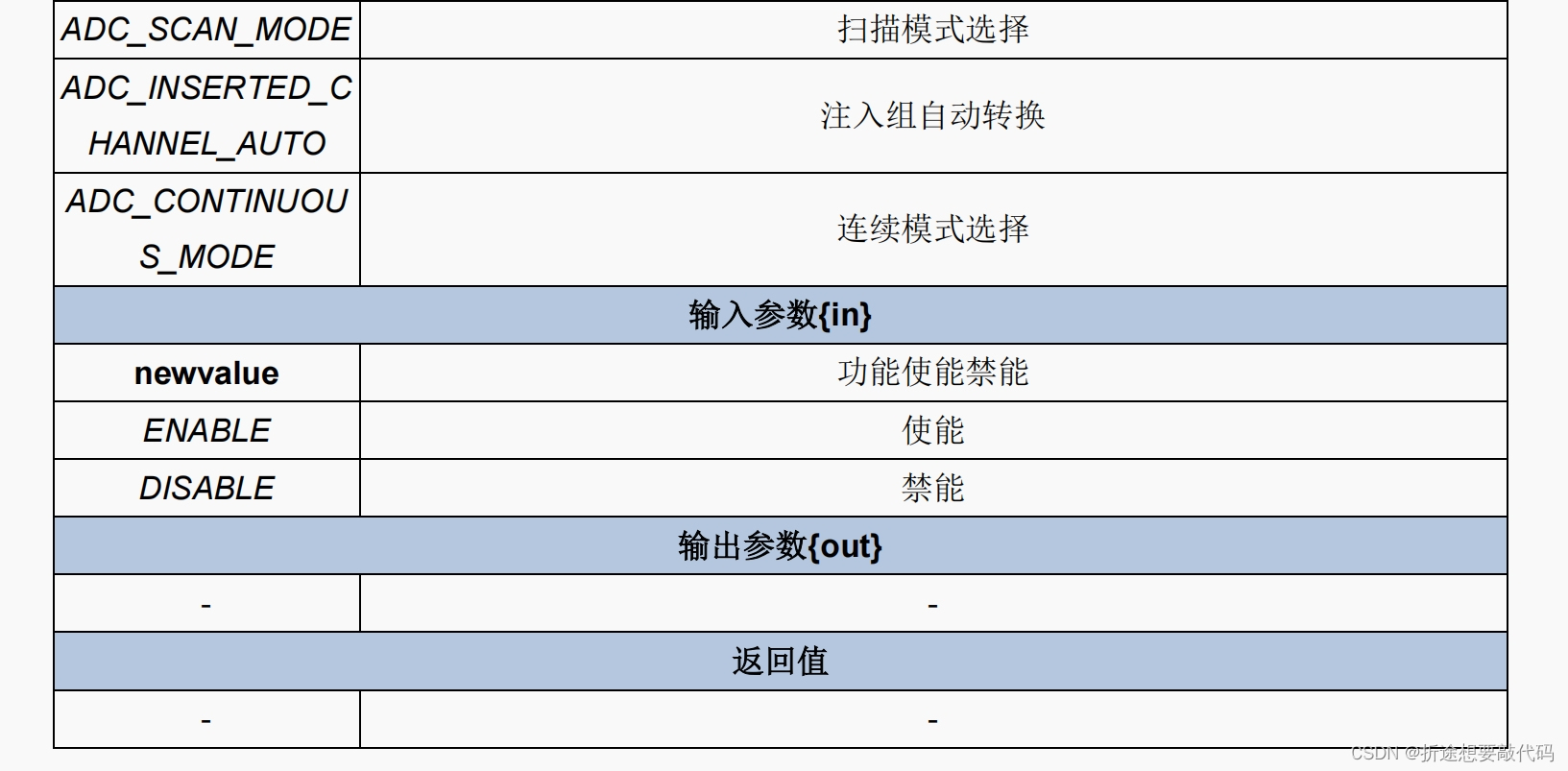

adc_special_function_config

开启ADC特殊功能，我们这边打开扫描模式。如果有用到DMA的话可以选择连续模式。

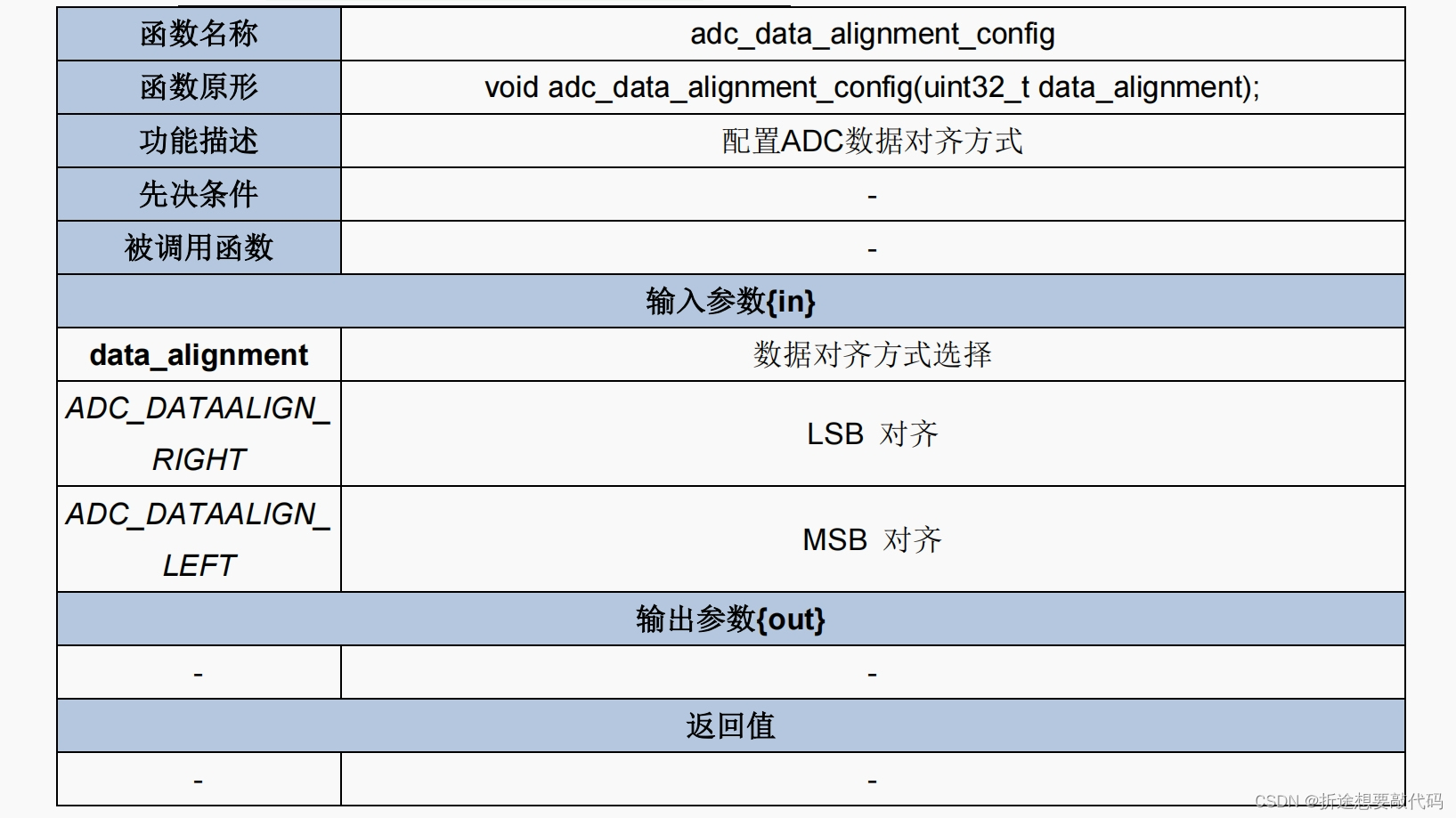

adc_data_alignment_config

选择数据对齐方式，因为存放ADC转换结果的寄存器是16位，而我们的分辨率是小于16位的，因此我们需要选择把这12位的数据靠左放还是靠右放，一般就是右对齐。

示例代码

我们再梳理一下，首先先调用配置函数，配置函数的顺序无所谓，都可以。

然后是使能ADC，接着是校准。

最后是读取数据，开启软件触发之后我们就等待转换完毕，转换结束之后调用函数读取即可。

#include "gd32e23x.h"
#include "systick.h"
#include <stdio.h>
#include "OLED.h"


uint16_t getValue(uint8_t  ADC_CHANNEL_x){
    adc_regular_channel_config(0, ADC_CHANNEL_x, ADC_SAMPLETIME_239POINT5); //设置采集通道
    adc_software_trigger_enable(ADC_REGULAR_CHANNEL);                       //开始软件转换
    while ( adc_flag_get(ADC_FLAG_EOC) == RESET ) ;                         //等待 ADC 采样完成
    uint16_t res = adc_regular_data_read();                                 //读取采样值
    return res;
}

int main(void){
    systick_config();       //延时函数初始化
    OLED_Init();            //OLED初始化

    rcu_periph_clock_enable(RCU_GPIOA);   //开启GPIOA的外设时钟
    rcu_periph_clock_enable(RCU_ADC);     //开启ADC的外设时钟
    rcu_adc_clock_config(RCU_ADCCK_APB2_DIV4);  //指定ADC的时钟为5分频的APB2(72MHz/4)

    gpio_mode_set(GPIOA, GPIO_MODE_ANALOG, GPIO_PUPD_NONE, GPIO_PIN_0);     //将ADC的对应通道的对应引脚设为模拟输入
    adc_special_function_config(ADC_SCAN_MODE, ENABLE);                     //开启扫描模式
    adc_external_trigger_config(ADC_REGULAR_CHANNEL,ENABLE);                //开启规则组外部触发
    adc_external_trigger_source_config(ADC_REGULAR_CHANNEL, ADC_EXTTRIG_REGULAR_NONE);  //配置规则组为软件触发
    adc_regular_channel_config(0, ADC_CHANNEL_0, ADC_SAMPLETIME_239POINT5); //设置规则组通道
    adc_data_alignment_config(ADC_DATAALIGN_RIGHT);                         //数据右对齐
    adc_resolution_config(ADC_RESOLUTION_12B);                              //配置分辨率为12位
    adc_channel_length_config(ADC_REGULAR_CHANNEL, 1);                      //配置规则组长度为1

    adc_enable();                       //使能ADC
    adc_calibration_enable();           //开启校准

    uint16_t val;
    OLED_ShowString(1,1,"Hello World");
    while(1){
        val=getValue(ADC_CHANNEL_0);
        OLED_ShowNum(2,1,val,6);
        delay_ms(1000);
    }
}
