前阵子买了个天空星开发板，到手之后发觉不对劲。

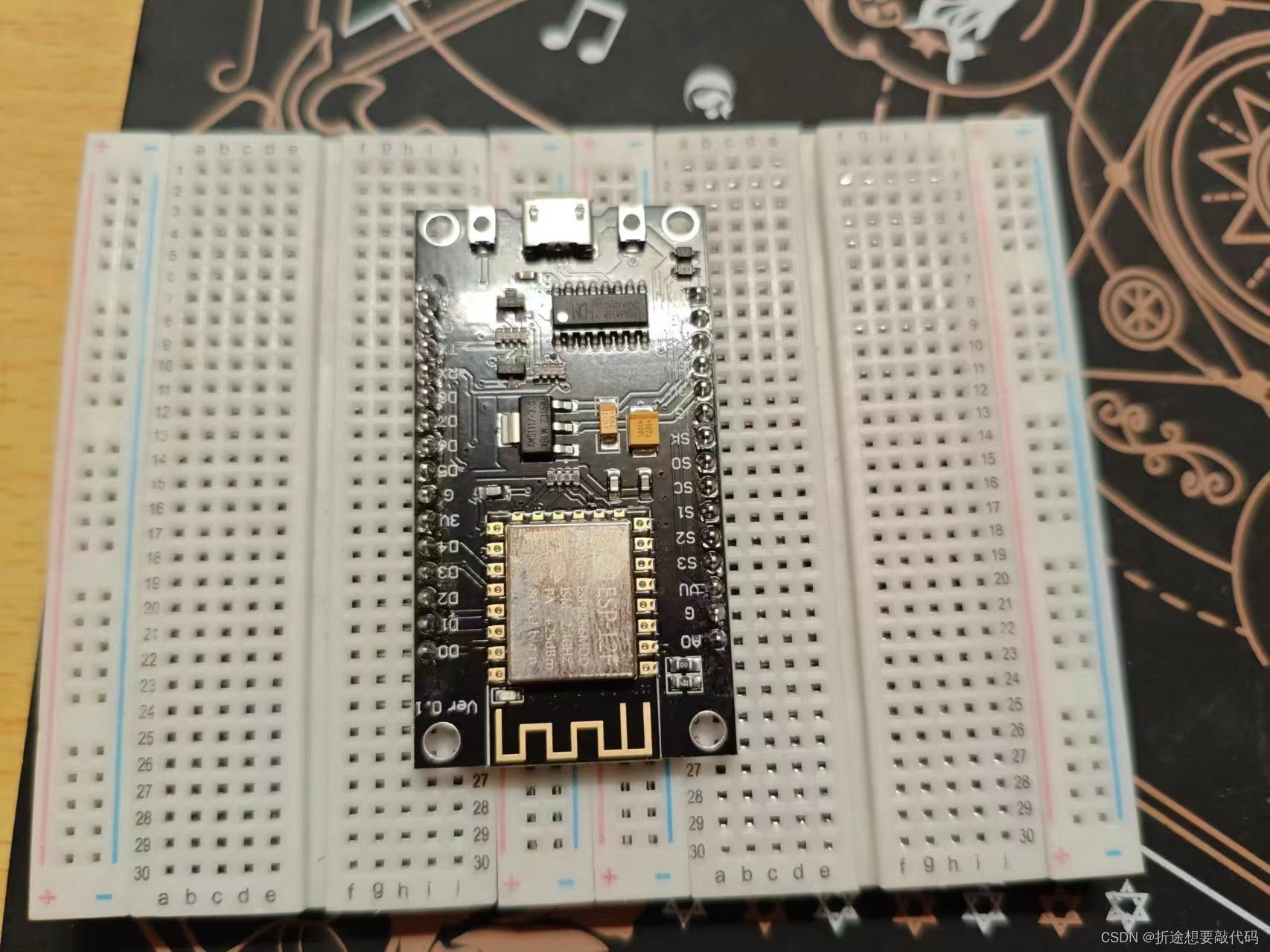

之前我们玩玩开发板都是用的面包板的，就算是ESP那种比较宽的板子用两个面包板拼一下也勉强可以用。

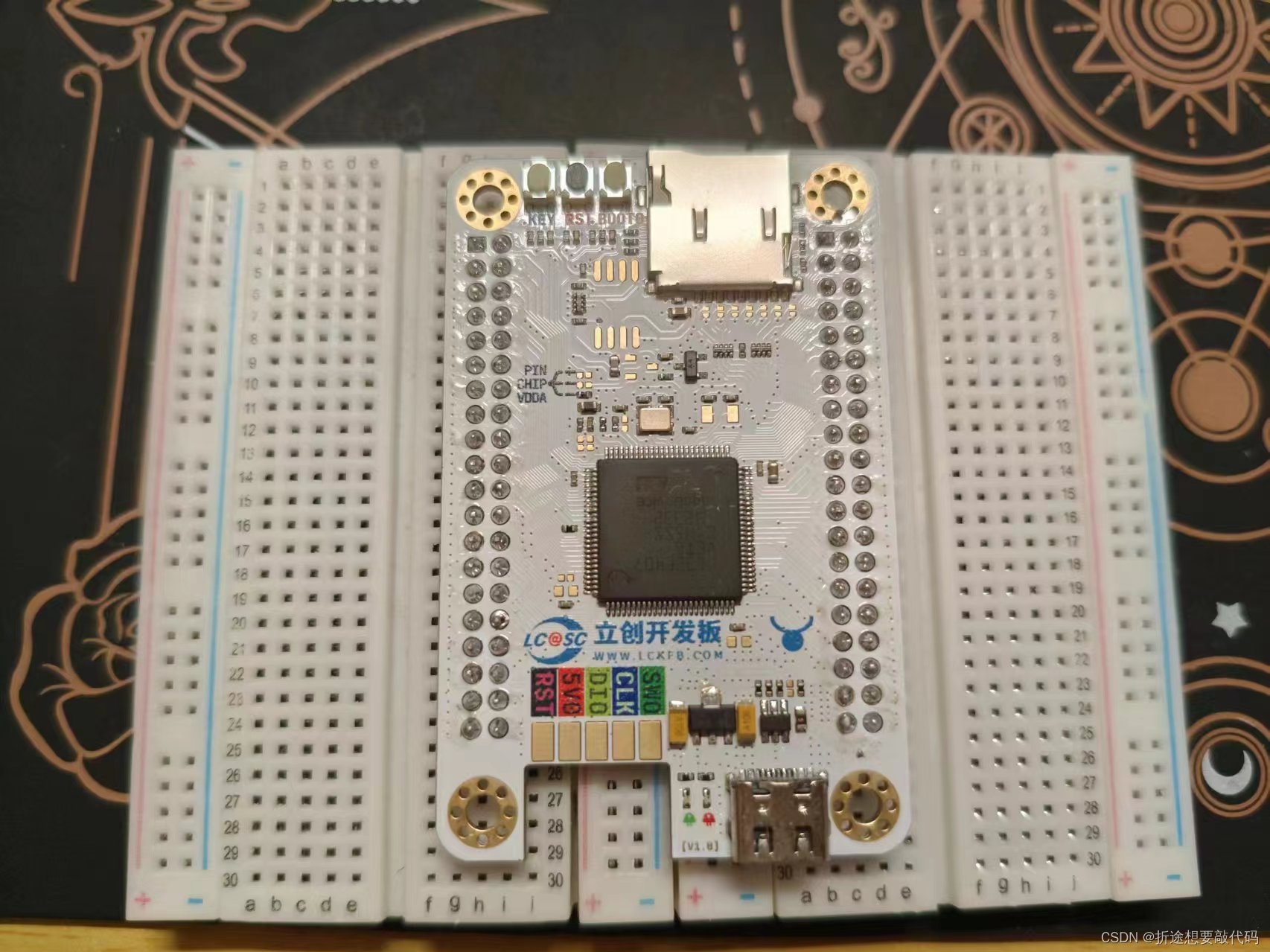

但是天空星它的引脚是分为两组，每组有两排，如果我们还是直接使用面包板的话，那么就会导致天空星的相邻引脚电流导通，这就没法正常使用了。
因此我们可以画一个底板，正好立创送了我一个打印彩色丝印板子的券，那我就来整个烂活。

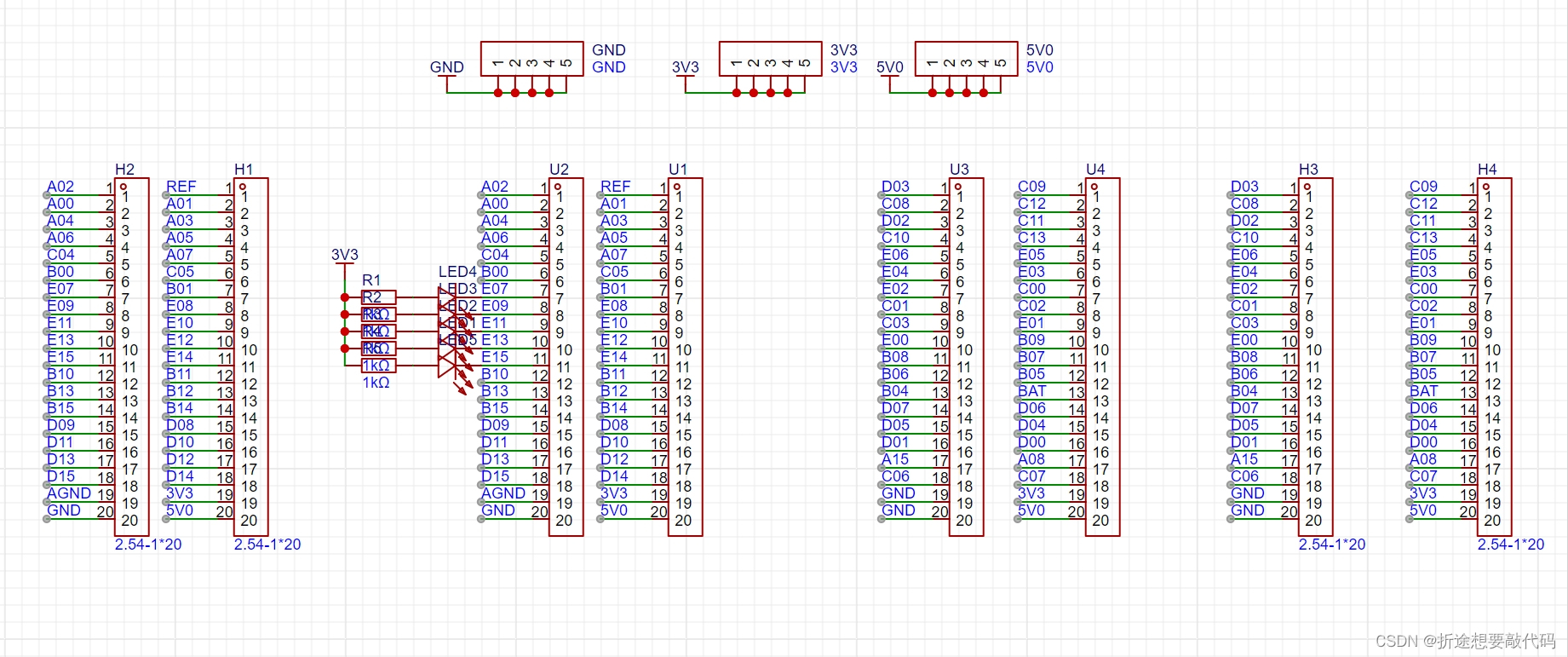

不管是哪一款开发板，我们只是画个底座的话就是固定的简单套路，我们用排母来放置开发板，再把开发板的每个引脚用导线引出来，再用排针或是排母作为拓展引脚就可以了。
正常我们是要拿标签来做个注释的，但是自己用的就无所谓了。
上面的LED灯是可以删去的，包括最上面的三个1*5的排母也是可以不要的。

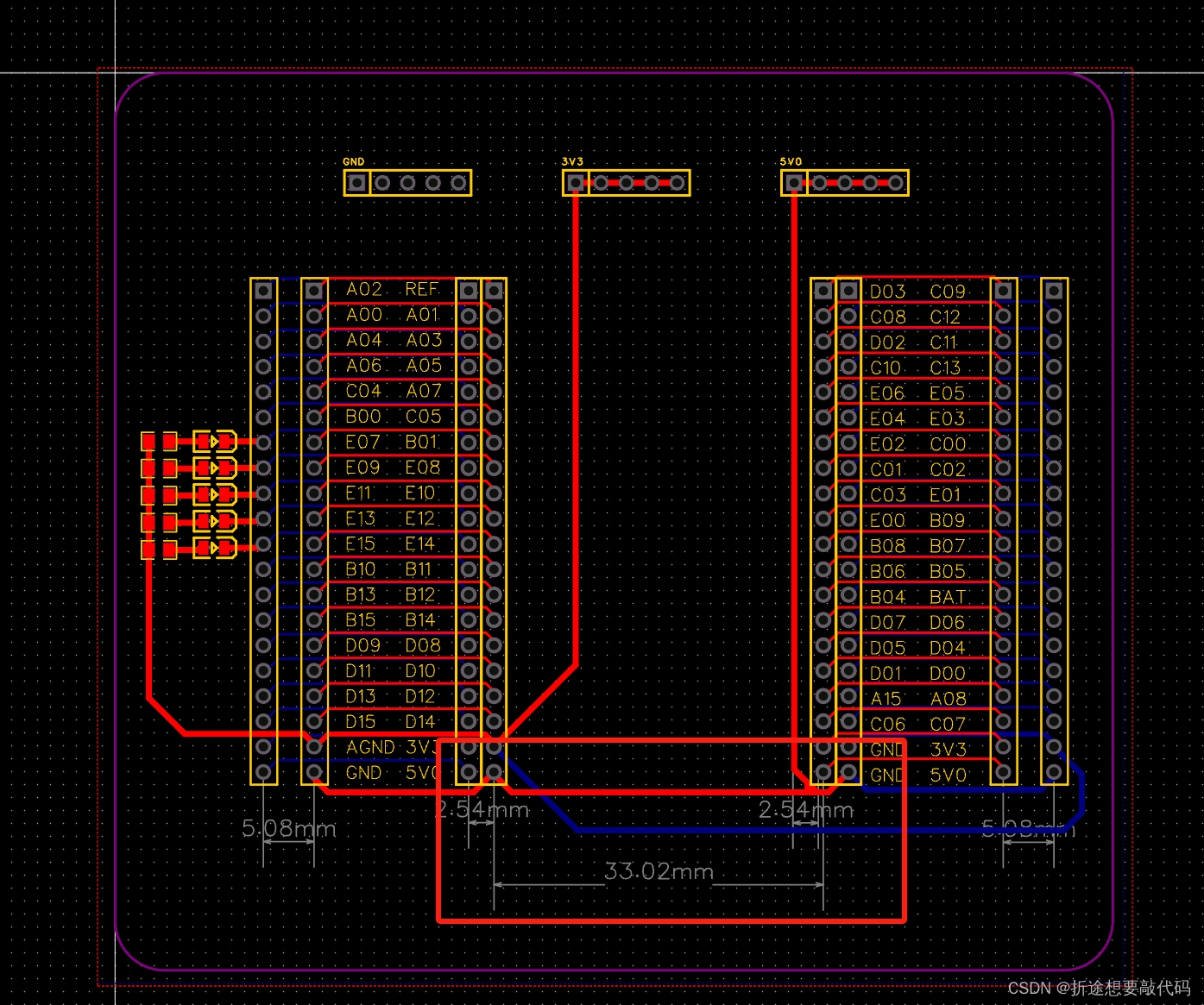

画PCB也简单，就连个线就好了，要注意的就是两组引脚之间的距离，不对的话我们的板子是插不进去的。
最后还有最重要的一步，就是把图片贴上去。

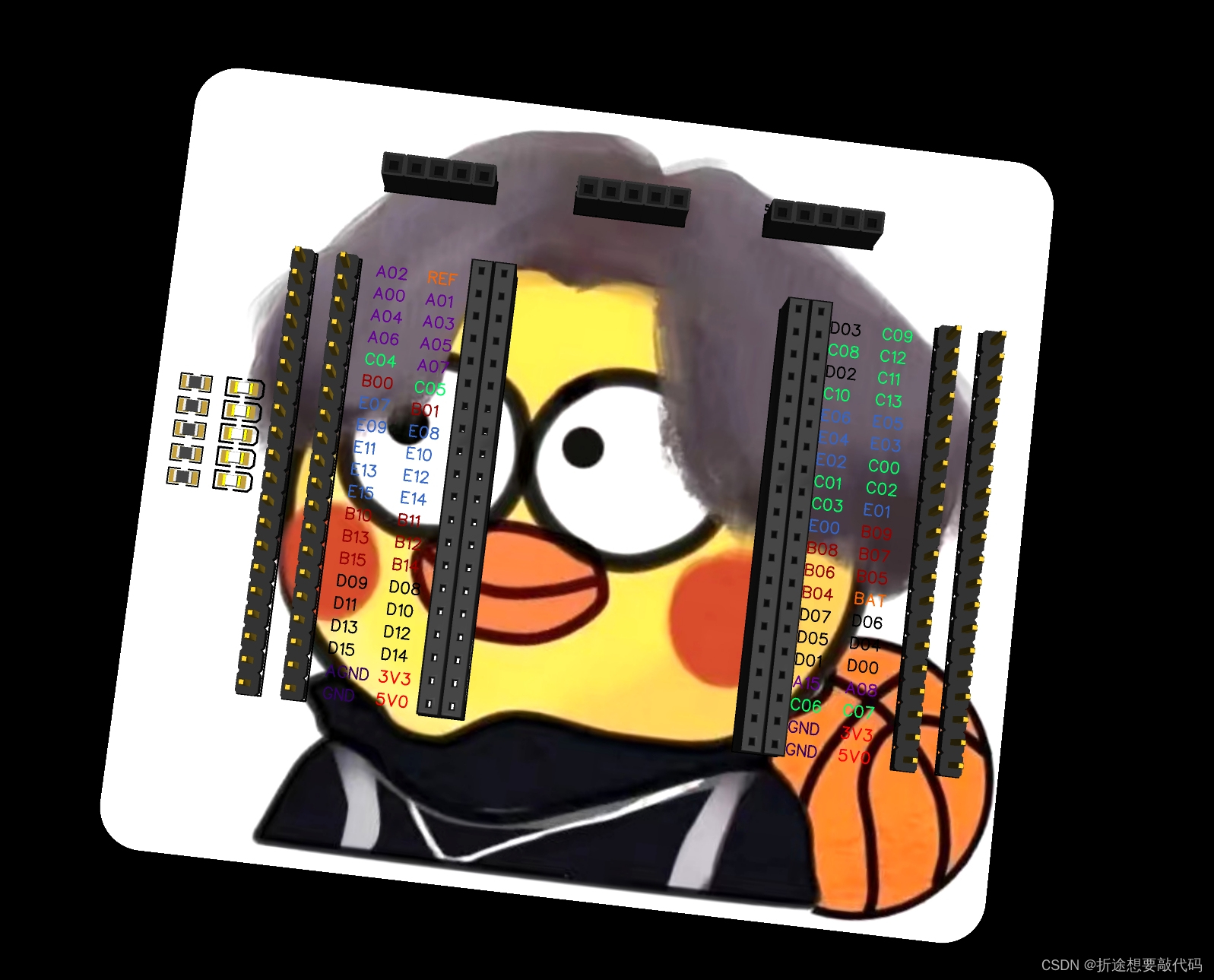

最后的效果是这样的。
打板子下单的时候也要注意选择彩色丝印工艺这样打出来的板子才会有上面预览的效果，打印彩色丝印的要求是阻焊为白色，并且要选择沉金工艺。
单沉金的话打一次板子大概是一百三十多，如果选择彩色丝印的话不仅是有沉金，并且价格会减到50。也就是说如果要打沉金的板子，不如再贴个图选择彩色丝印工艺，这样还更便宜（可能是因为立创还在推广彩色丝印的推广期）。

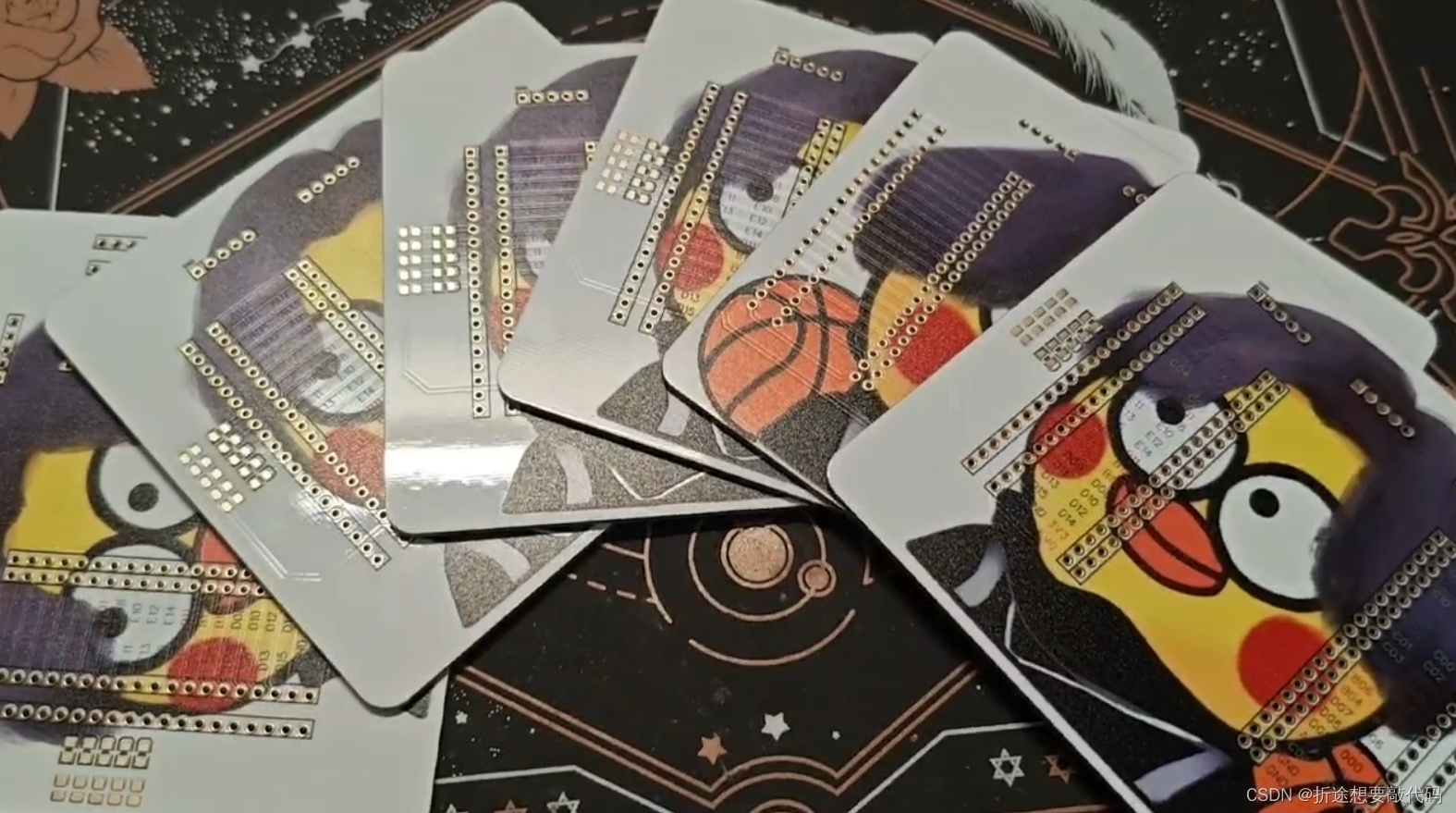

打出来的效果是这样的。
然后我们可以焊一下，把排母、排针、电阻、LED什么的焊上去。

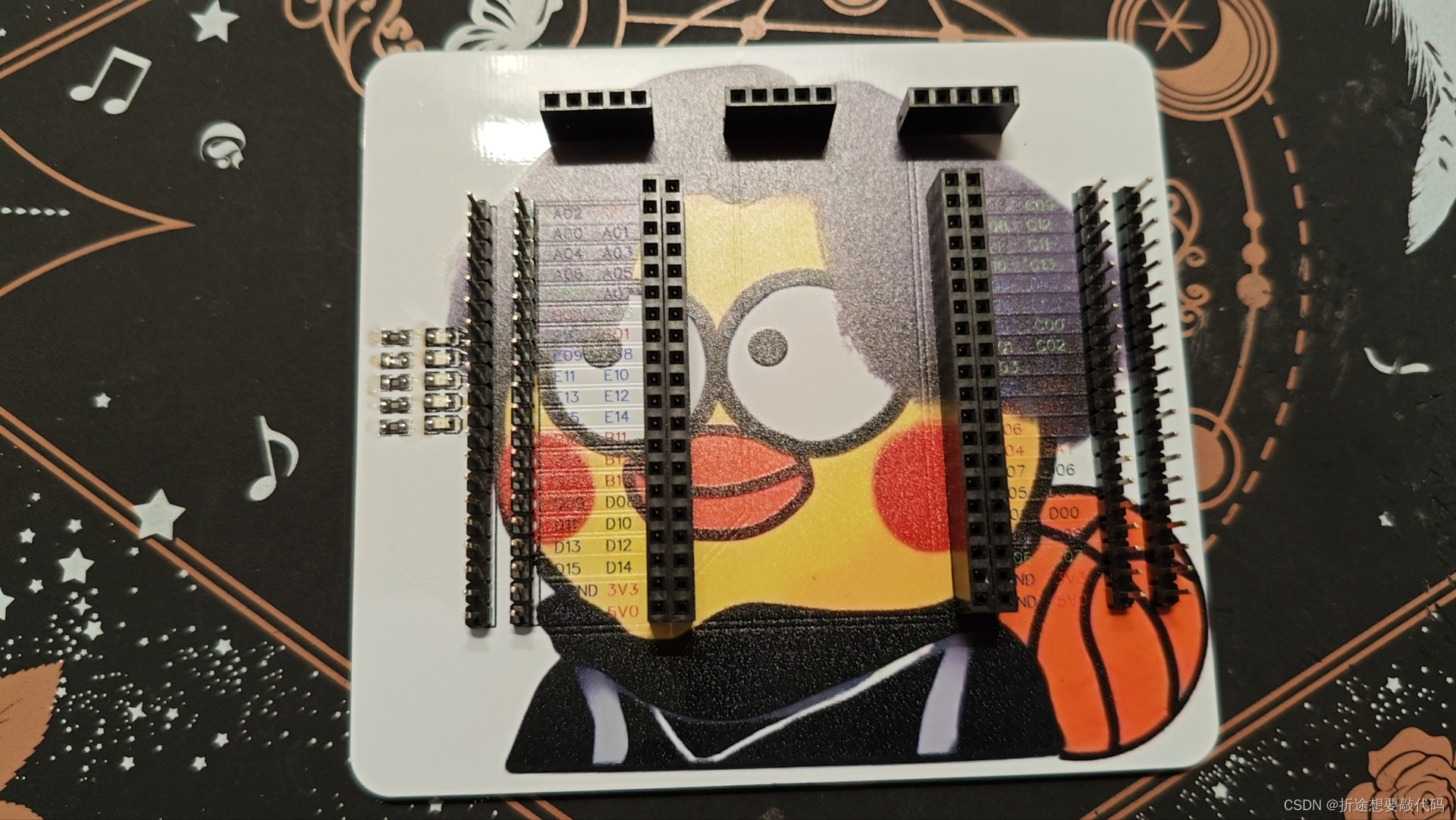

就是下面这样子。

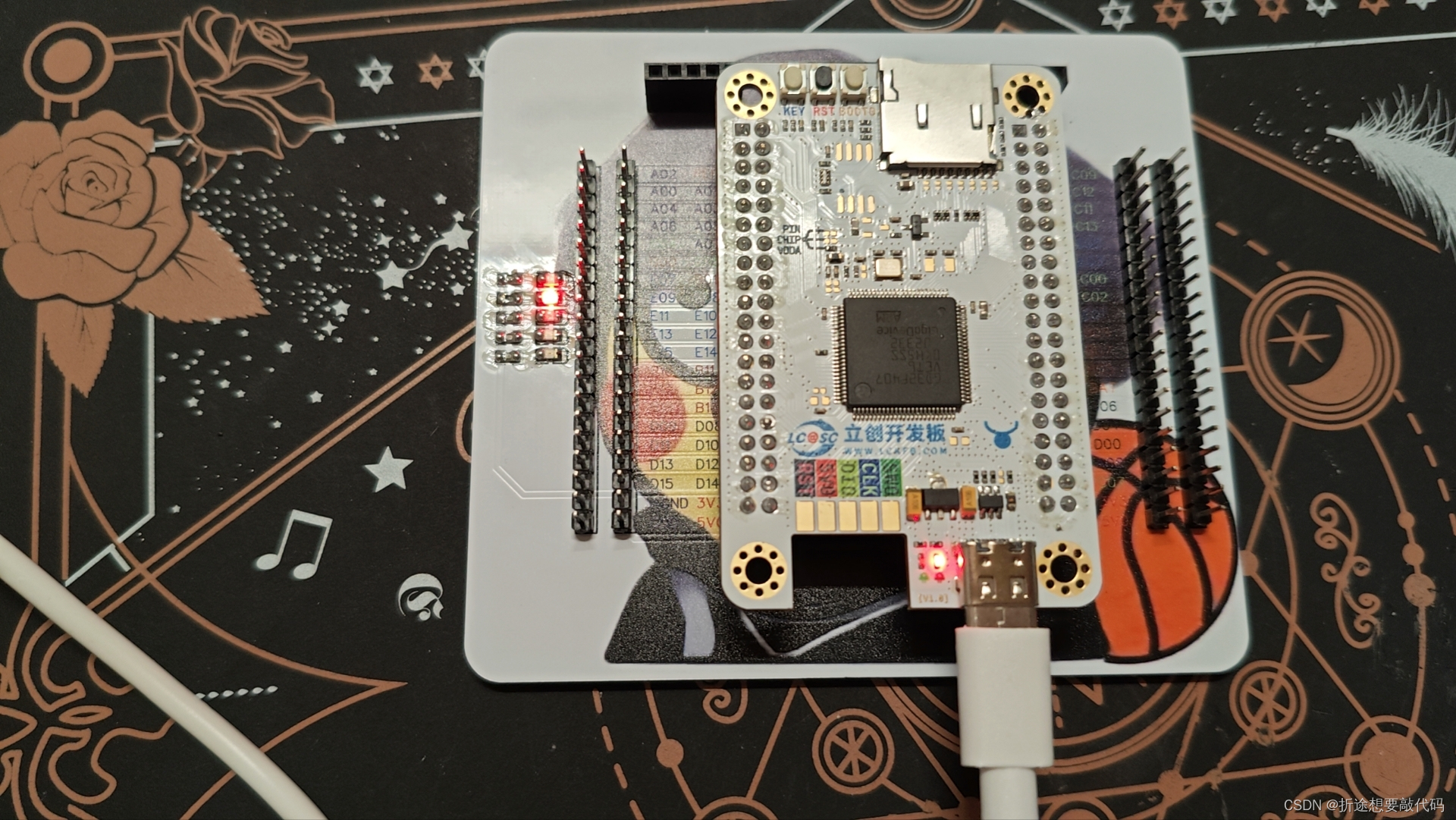

程序烧录进去也是可以正常使用的，左侧的LED灯可以来供我们测试用，写了个流水灯是可以正常运行的。
不过有两个可以改进的点，第一就是可以在板子的丝印加上开发板插放的方向的提示。第二就是板子上方三个排母可以再往上挪一挪，开发板插进底座板子之后跟上面三个排母贴挺近的，不方便我们杜邦线连接。
拍成视频啦，欢迎大家来b站捧捧场，立创说视频数据好的话可以给大家抽几张彩色丝印券。
https://www.bilibili.com/video/BV18E421G7Gw/?spm_id_from=333.1365.list.card_archive.click&vd_source=92f98bb99f56daa73d96bdb9d5141097
