介绍几个电池充电管理芯片（LTH7R、HP4059）

今天再介绍两个电池管理芯片。

LTH7R

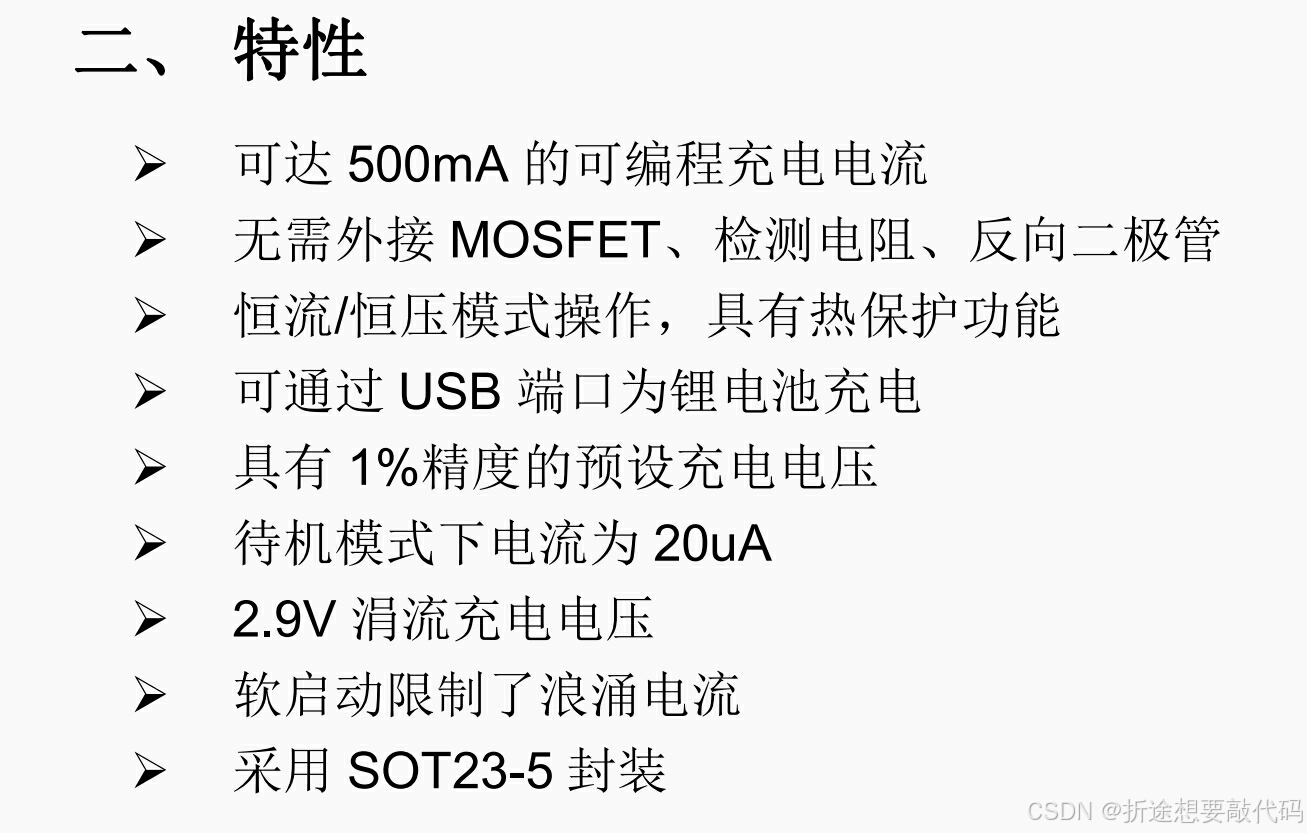

输入电压是4.5~5.5V，最好是USB供电（5V）

最高可以有500mA的充电电流。

待机模式静态电流为20uA，算是比较低的了。

采用的是SOT23-5的封装，一共是五个引脚，扣掉GND，VCC（电源输入），BAT（电池正极）就剩了俩，可以说是非常简洁了。

我们来看看它的典型应用图。

CHRG接充电进行指示灯，PROG串联一个电阻来设置充电电流。

电阻的计算公式为1000/充电电流，充电电流单位是mA，电阻单位是kΩ。

其他就是在VCC和BAT各加一个电容，VCC那个0.5Ω的电阻可加可不加，我感觉差别不大。

可以看得出来LTH7R还是比较小巧的，并且外围电路也很简单，以后用到小容量电池的时候我会考虑考虑它的。

价格方面和我常用的TP4056差不多。

HP4059

上面那位已经很小巧了，接下来这位更是重量级。

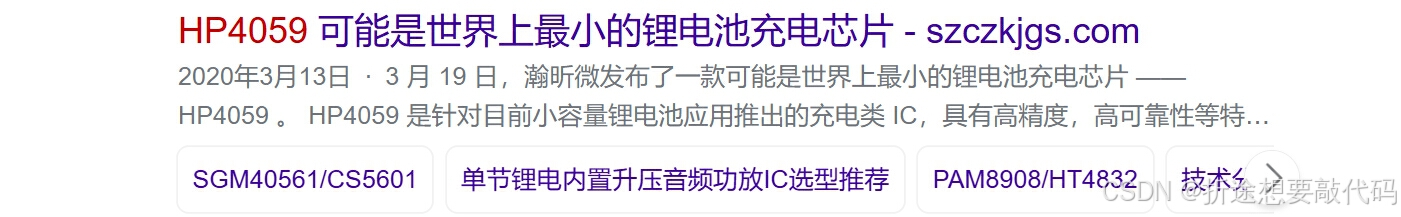

我找资料的时候甚至有人说它是世界上最小的充电管理芯片。

我看了下手册，确实。。。

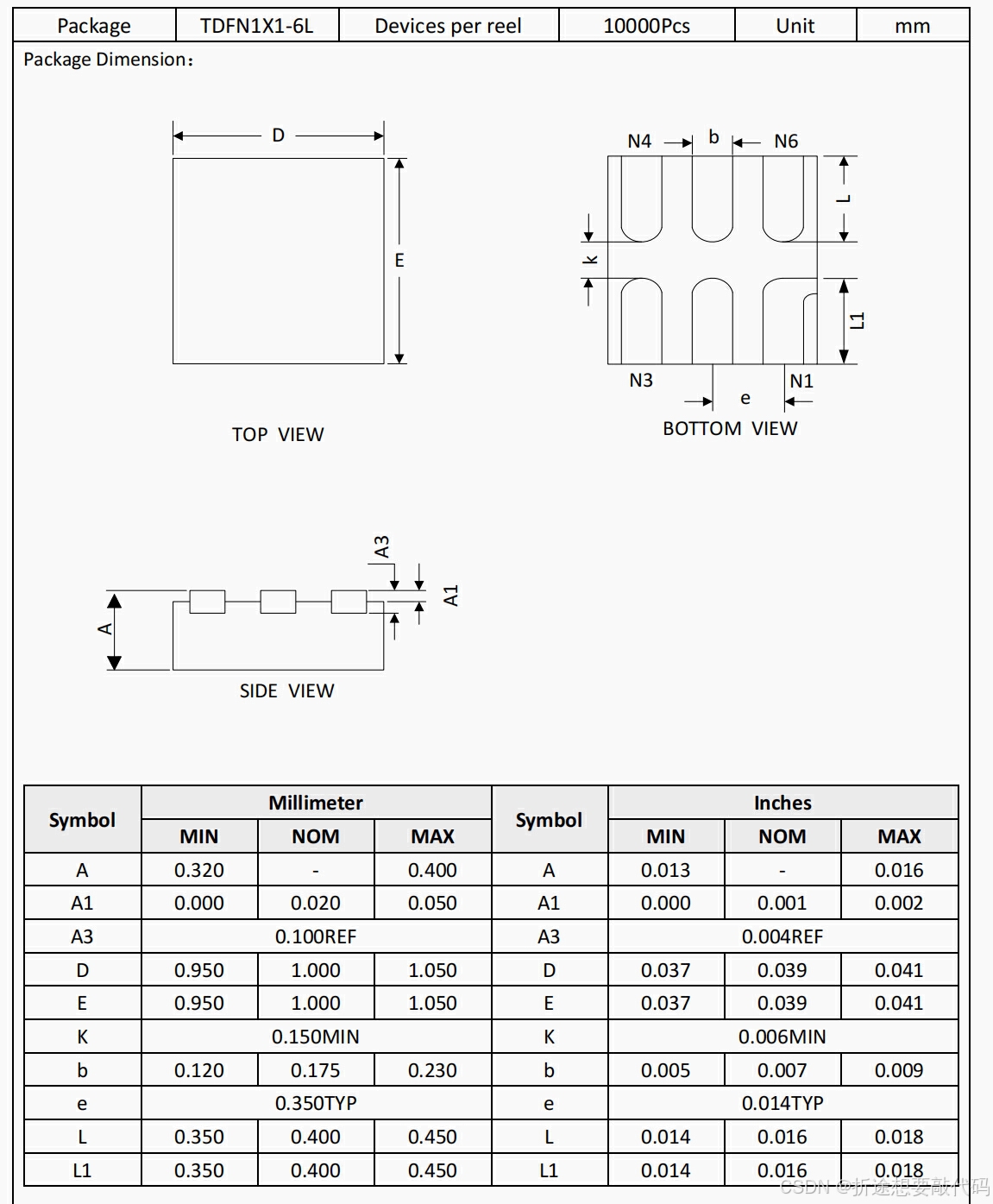

是个1mm*1mm大小的方形。

也是因为它的小巧，常用在比较小的设备上，比如说手环。

我的建议是打算徒手焊接的小伙伴，咱还是换一款芯片或者用机器贴片。

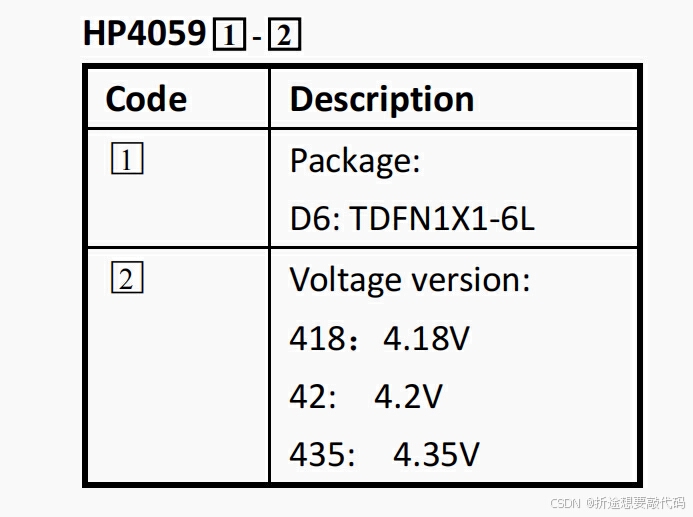

根据它的命名，一共是可以有三种支持的电池电压，分别是4.18V，4.2V，4.35V还有4.4V，但是表格没列出4.4V。

充电电流是1~300mA，也是适合小容量电池的。

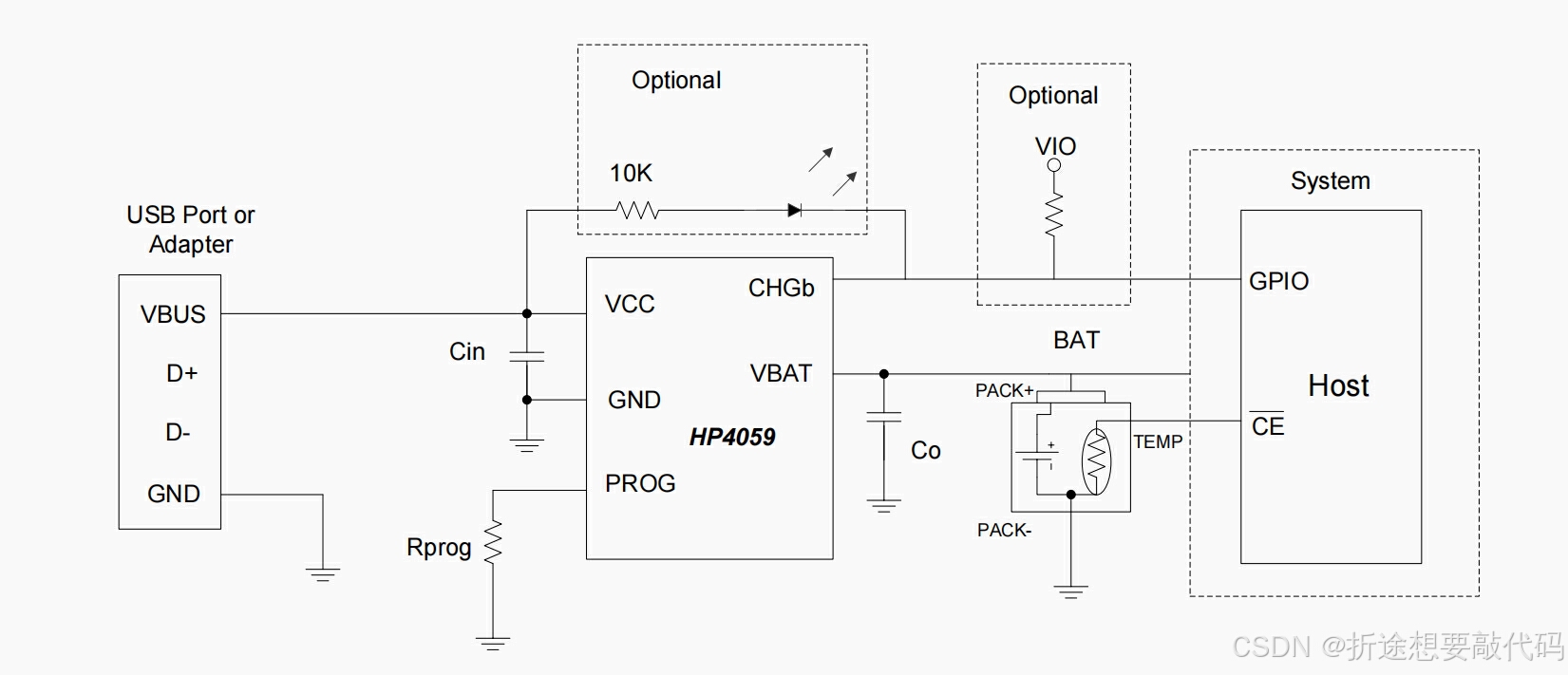

接下来我们看看典型应用电路。

乍一看外围电路器件还不少，但是我们仔细一看，实际上就是VCC和VBAT各一个电容，以及PROG串联一个电阻来设置充电电流，其他我们都不需要管。

CHGB就是接个充电进行的指示灯，不用的话可以不接。

PROG串联电阻的计算公式为100/充电电流，单位分别是Ω和A，也可以看成是kΩ和mA。这边电阻的精度一定要高，咱用1%精度的。

关于那两个电容的取值，我没在手册里找到（可能因为是英文的，所以我没看懂）

熟练的老师傅可能随便掂量一下就选个电容弄上了，但我们这种新手小白该怎么办呢？

可以参考一下人家的电路，我找到一个设计是VCC接的是10uf的电容，而VBAT接的是1uf的电容。

其实如果手册没提，那么就表示这个电容的容值没那么重要，咱按照经验判断挑个不大不小差不多的弄上就行，甚至我们就直接参考上面LTH7R的都行。
