开源自己设计的STC核心板，集成STC32和STC8一次性学习两款芯片

前几天发了篇文章，说的就是今天这块核心板。

自己设计的板子程序死活烧录不进去，沉思三天后我悟了-CSDN博客文章浏览阅读604次，点赞24次，收藏9次。因为之前出现过很奇怪的一件事，我焊了两块ESP32C3WROOM的核心板就是我之前开源出来的那个，然后一个可以烧录另一个烧录不了，板子设计是没问题，所以我估计要么是虚焊要么是某个元器件坏了，但是我已经把工具都收起来了，所以打算下次再尝试修一修，结果下一次我焊接的时候想着顺手修一下，结果两块板子都可以正常烧录程序进去。所以我把问题定位在了USB转串口芯片身上，也就是CH340，并且由于串口能识别到，所以CH340的功能是没有问题的，如果转串口的功能是没问题的，那么那短暂的识别串口失败就是因为供电的问题！https://blog.csdn.net/m0_63235356/article/details/144314499?spm=1001.2014.3001.5502然后刚好昨天新打的板子也到了，焊接测试发现正常工作，所以今天写篇文章开源出来。

工程文件和芯片手册可以关注下同名公众号“折途想要敲代码”回复关键词“STC”即可免费下载，同时我还开源到了立创开源广场，那边也可以直接查看工程文件。

折途 - 嘉立创EDA开源硬件平台https://oshwhub.com/zctnb/works

这块板子有STC32G12K128和STC8G1K08A两块芯片，也就是说我们一次性可以玩到两款芯片，后续我也会推出STC库函数教程系列文章，用的就是我弄的这块板子。

我们先来看看STC8G1K08A的部分。

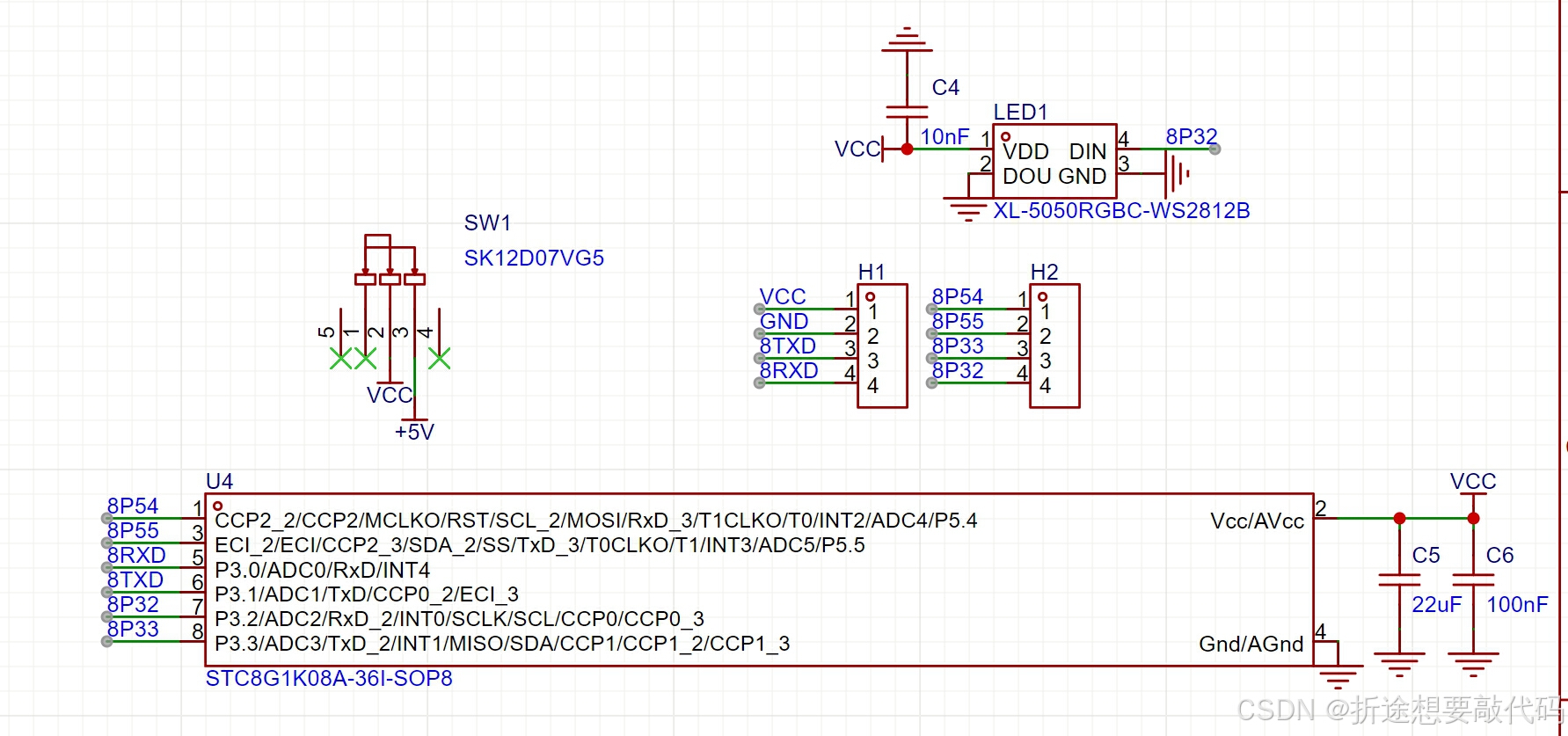

电路设计非常简单，我用的是SOP8封装的STC8G1K08A，它的外围电路只需要两个电容即可。

其他我就是把八个引脚都引出来了，为了方便我们烧录程序（需要用USB转串口模块），我把RXD、TXD、VCC、GND给放到同一排的引脚上了。

还加了个WS2812B，这样显得不那么单调，板子上有个灯也方便我们直接烧录程序看效果，数据传输线接到P32上。

关于WS2812B如何点亮，可以查看我往期的文章。

今天我们不点LED，我们点WS2812B_ws2812b怎么接电容保护-CSDN博客文章浏览阅读1k次，点赞10次，收藏21次。这也难不倒我，经过我一顿操作和计算，STC8G1K08A的主频为24MHz，一个_nop_()大概耗时是63+ns，其实我计算的结果应该是44ns，因为1/24 000 000 约等于是40ns，但是我拿着40一个_nop_()的结果去写代码，发现好像不对劲，最后定位在了一个_nop_()大概耗时是60+ns。1码和0码差不多，高低电平是顺序一样，都是先高电平后低电平，不一样的是持续时间，持续时间其实也差不多，就是高低电平的时间反过来，所以我们1码的高电平时间定为0.6us，低电平时间定为0.3us。_ws2812b怎么接电容保护https://blog.csdn.net/m0_63235356/article/details/144155464?spm=1001.2014.3001.5502另外就是一个滑动开关，连接的是来自USB的5V供电，当我们连接USB的时候，并且此时只想使用STC32并不需要使用STC8，那么我们可以选择关闭STC8的供电。

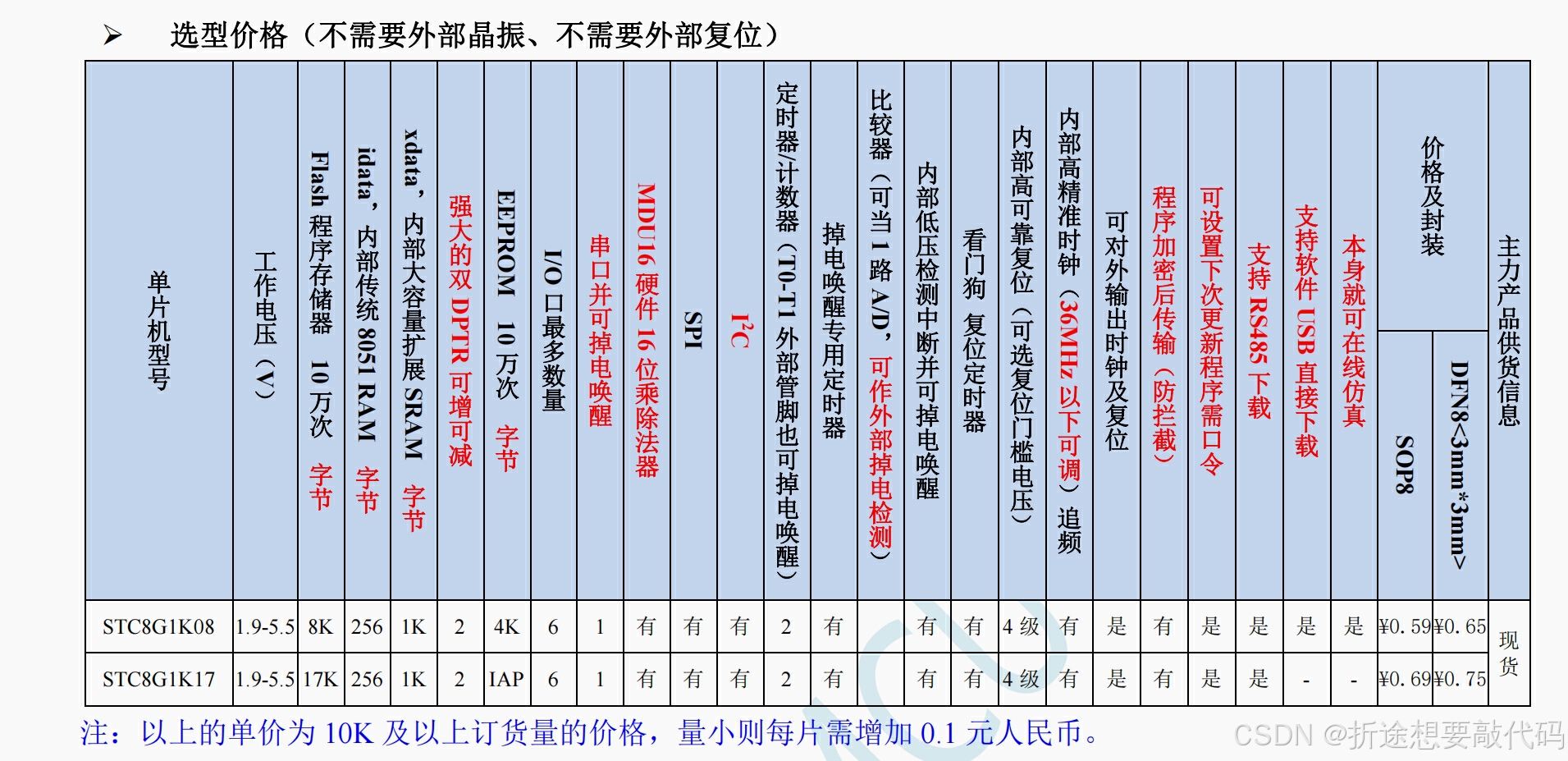

一个STC8G1K08A-SOP8的官方推荐零售价是0.59 + 0.1，所以小伙伴们买的时候注意价格，我买的时候是0.75，因为价格差的不多并且是从经常买的店铺里卖的，所以就不管这点差价了，总之大家买的时候别买价格太离谱的。

另外也可以看到虽然它就八个引脚（还要扣掉俩电源引脚），但是该有的资源还是有的，所以我用它做了个小玩意，等过阵子板子到了，我调试没问题了再开源出来。

官方提供的最小系统图也就是俩电容，一个10uf以上，一个100nf，虽然说10uf以上，但是10uf应该也可以，我是因为手头上22uf的电容比较多，所以用的22uf，大家也可以根据自己的库存去决定，反正打板出来焊盘大小都是一样的，一样封装的都是可以随便替换。

接下来是STC32G12K128，有两个版本。

原因是一开始只做串口的，然后这不有小问题导致程序烧录不进去嘛（详情查看开头的链接里上一期的文章），然后我就再整了一版USB的，后来那个小问题被我搞定了，所以就有了两个版本。

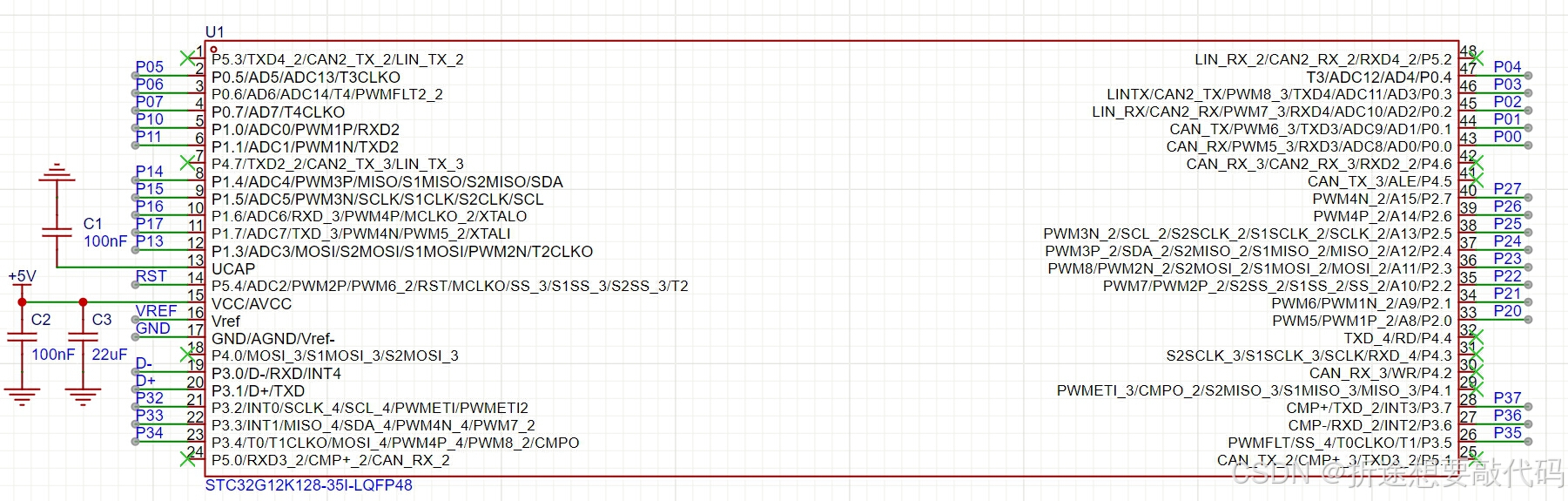

不管是哪个版本，关于芯片周围最基本的外围电路是不变的，我们先来看这些。

只需要三个电容，没错，就是只需要仨电容，其他包括晶振什么的都不需要。

STC的外围电路就是这么简单，我爱上它了。

官方文档里的最小系图就是这样的。

和STC8相比，就是多了个100nf的电容，容值可以在100nf到10uf之间。

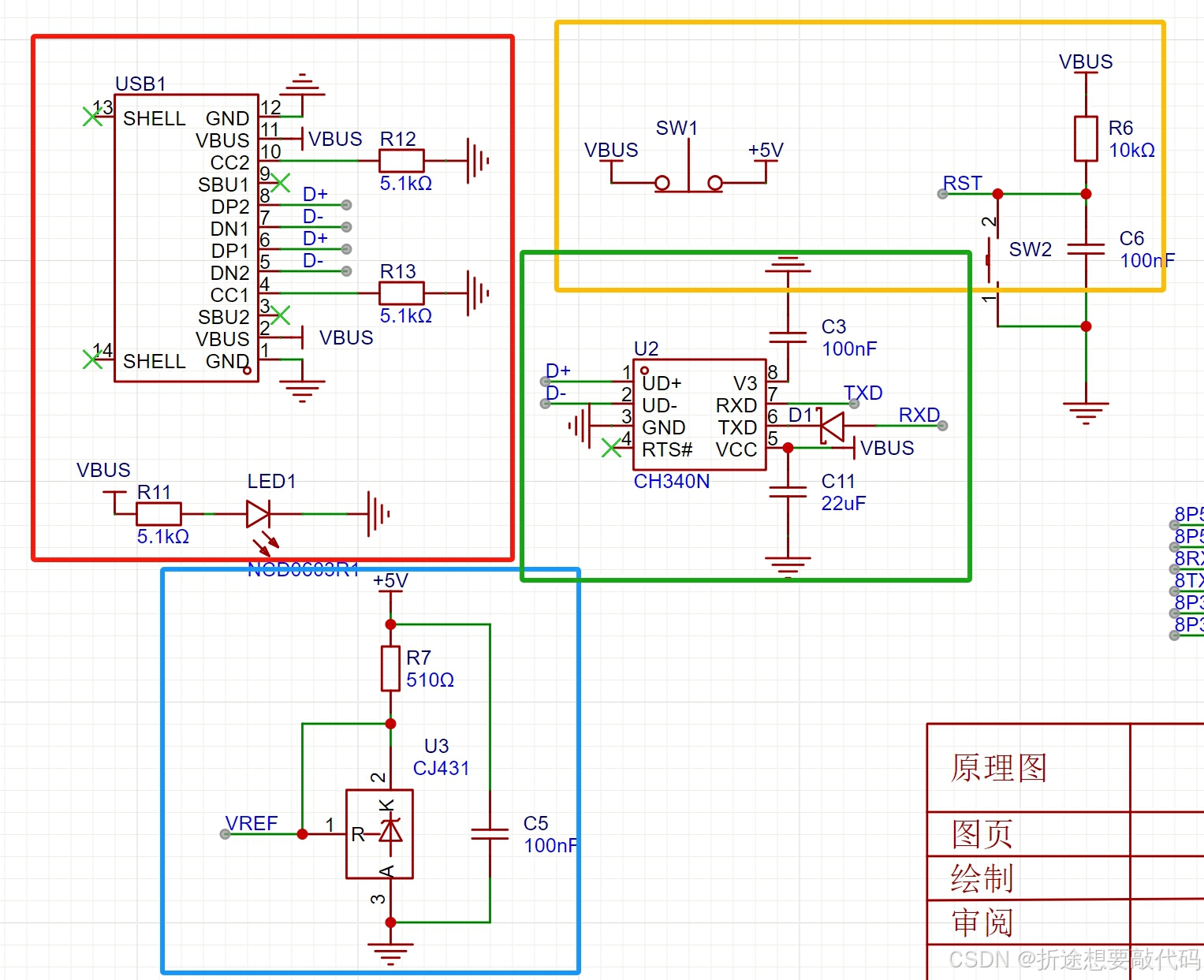

接下来我们先来看看串口版的其他外围电路。

一共是四个部分。

红框是Type-C的接口。

蓝框是借鉴的嘉立创莫工开源出来的基准电压源，如果不需要ADC或者对于ADC精度要求不高的小伙伴可以把这块删删掉，因为我第一版基本是抄的莫工的，买的材料有剩了些，所以把这部分保留了下来。

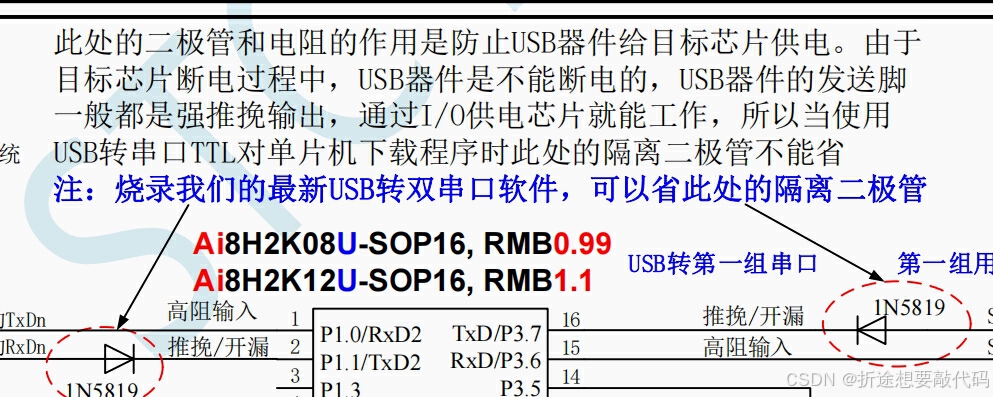

绿框USB转串口芯片用的CH340N，CH340其他版本的也都是可以的，另外CH340的TXD上的肖特基二极管可以省略，我还是因为手上有，所以保留了。

黄框的是俩按钮，左边的是常闭按钮，一般情况下USB直接供电给STC32，当我们按下的时候断开，松开的时候重新恢复供电，也就是让STC32冷启动，这也是烧录程序时所需要的。

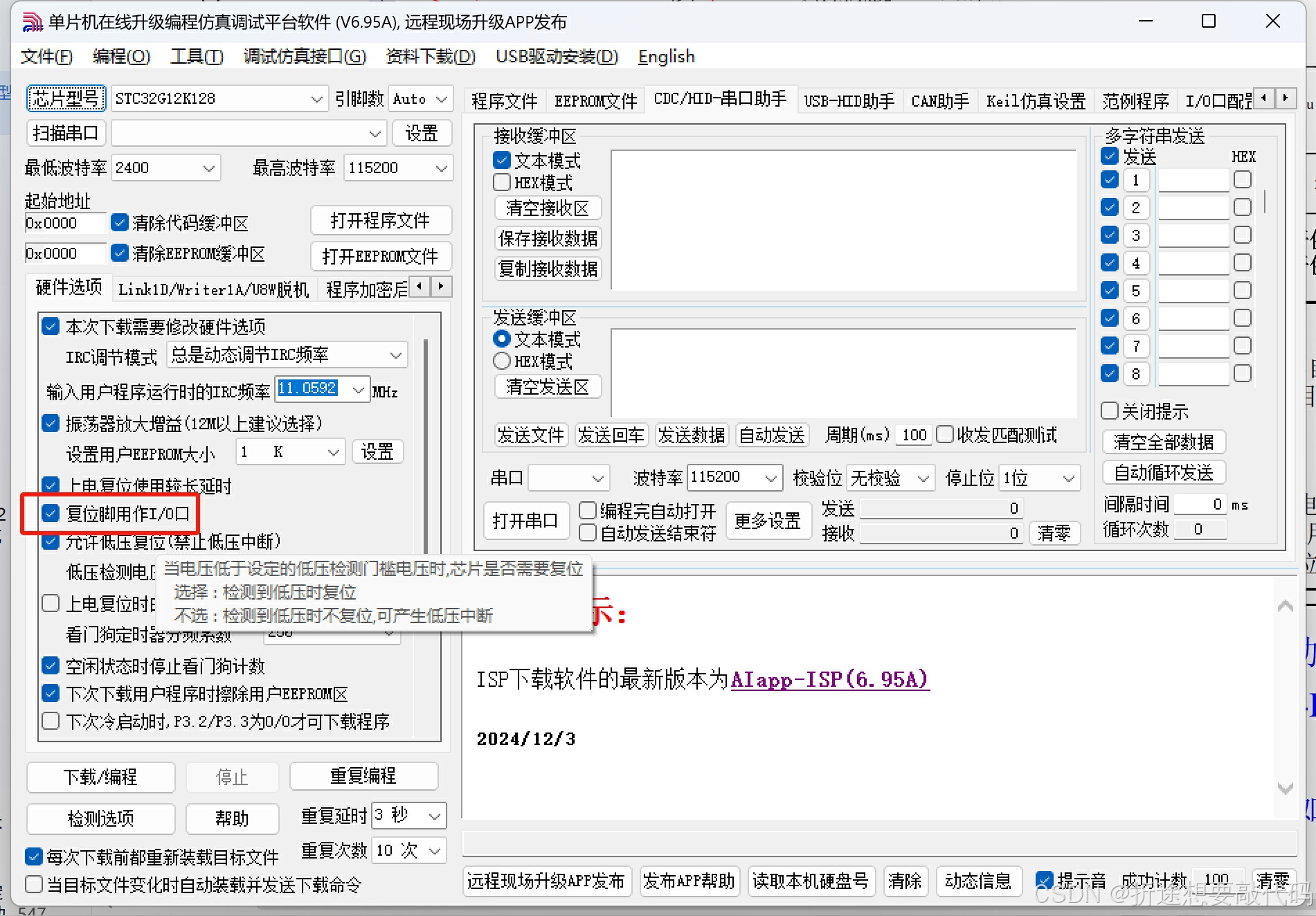

右边的是连接RST的按钮，但是默认是普通IO口，我们需要在烧录程序的时候取消下面的勾选，这样才会是复位按钮。

有一点需要注意，我工程文件的串口版本里用的四层板，内层分别是GND和+5V，所以如果各位小伙伴想打双层板的话需要对+5V重新布一下线，我为了偷懒所以用的四层板，层数越多布线越简单嘛。

不过USB版本的是双层版。

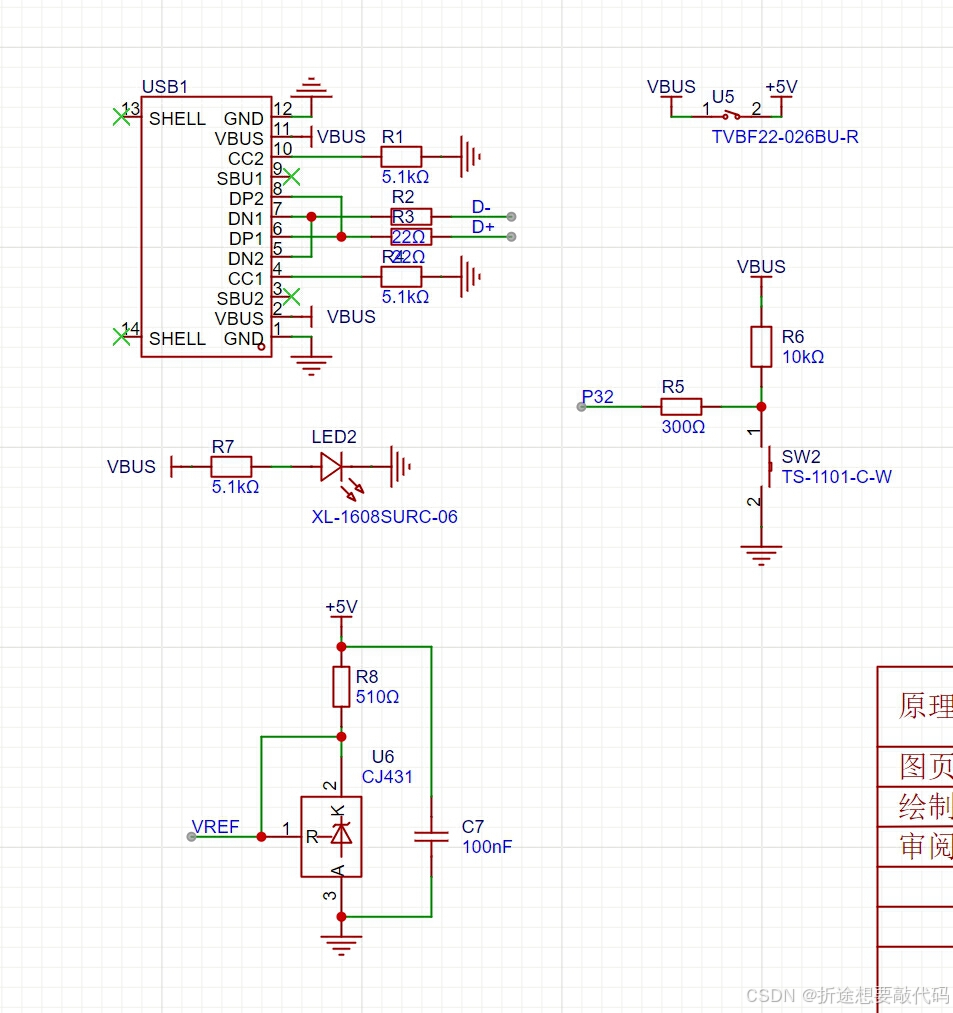

USB版本更简单，没了CH340，甚至我还把复位按钮给去掉了，因为我觉得人家默认把RST当普通IO口肯定有人家的考虑，所以我直接去掉了，如果需要复位的话，只需要按一下那个常闭开关也可以达到复位的效果。

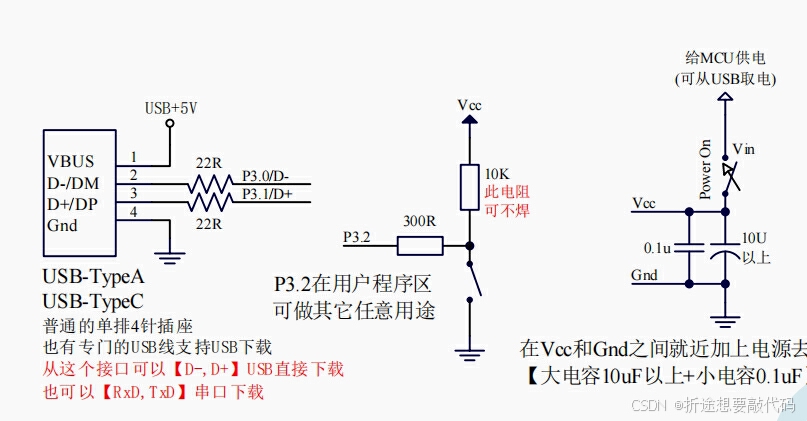

另外不一样的是，如果我们直接使用USB来下载程序的话，流程上和串口不一样，我们需要让STC启动的时候P32这个引脚是低电平，所以需要加上连接P32的按钮。

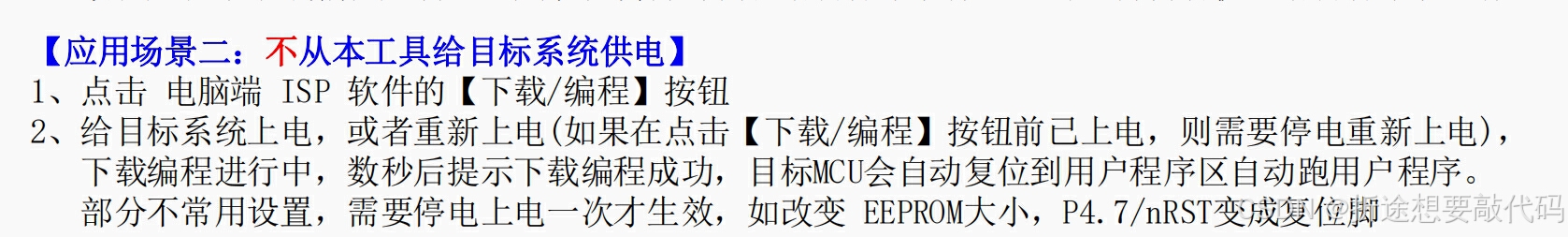

这一点在官方手册里有体现。

并且我们要在USB的差分信号线上串联22Ω的电阻，我因为忘记买了，所以用0Ω的电阻代替，也是可以正常烧录的，所以这俩电阻可加可不加，加的话就是阻抗匹配信号传输更稳定。

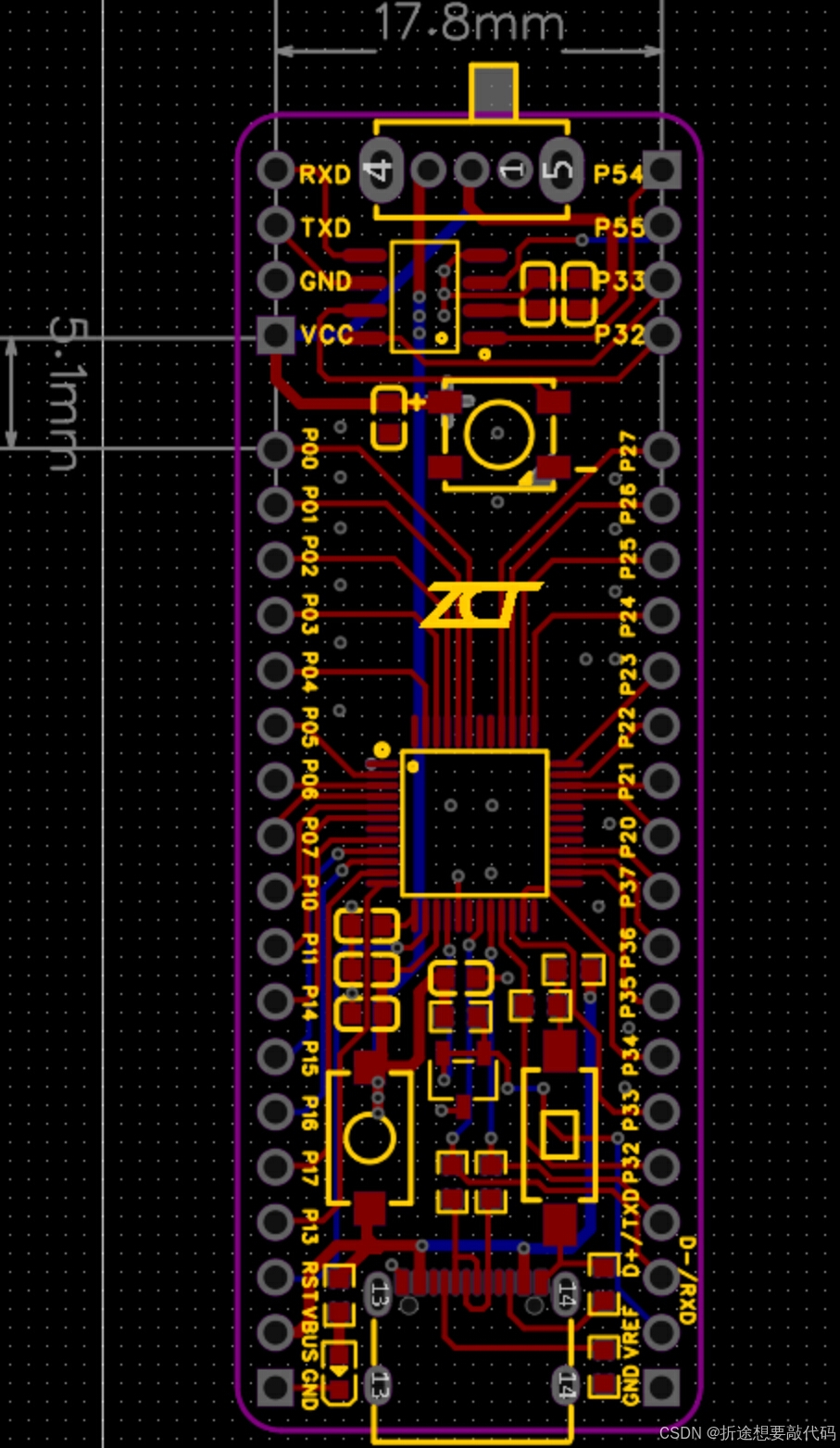

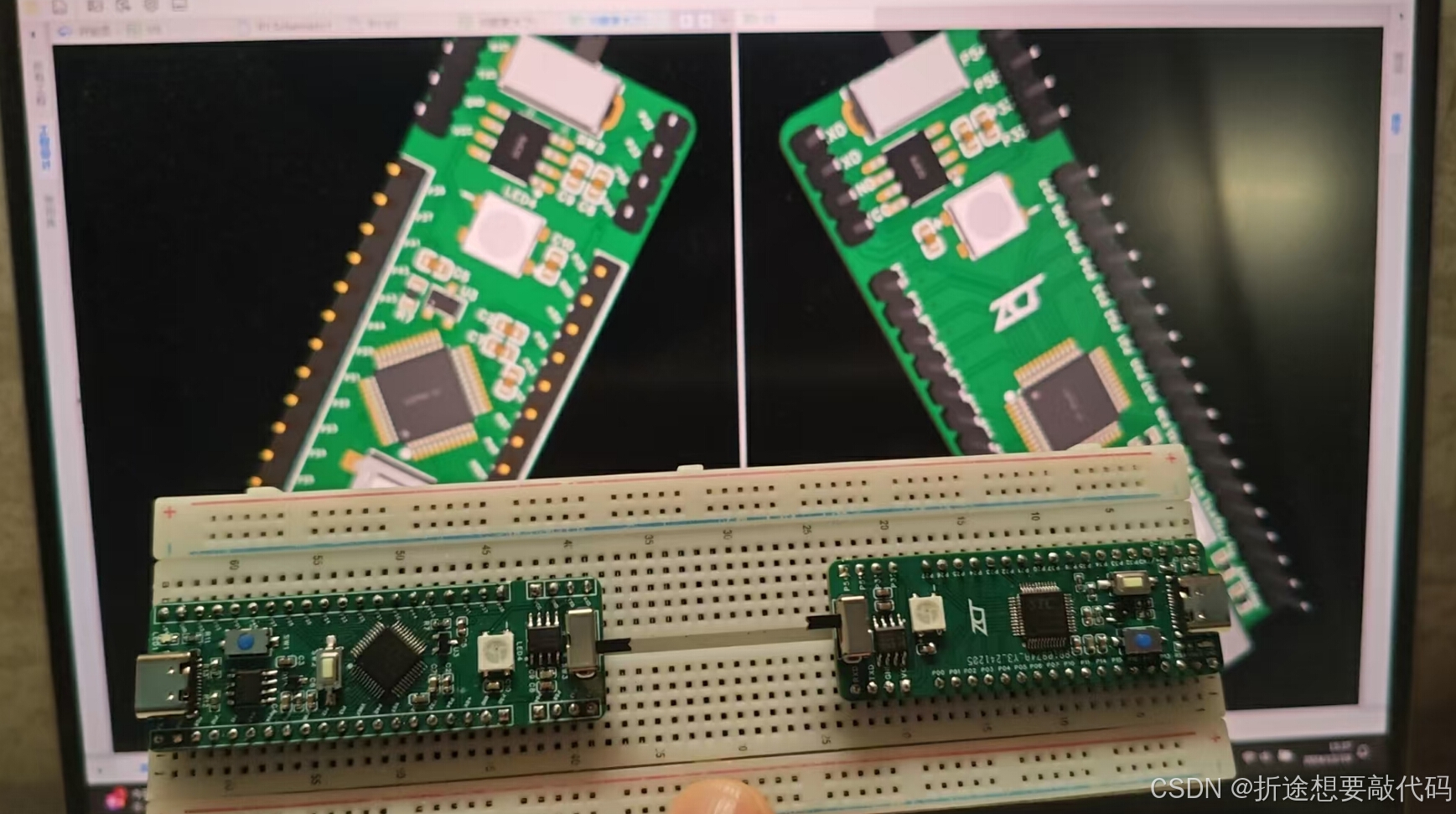

USB版本因为省了转串口芯片，所以空了不少，比串口版本的更短一些。

在STC32和STC8之间空了一大块，所以我加上了自己的Logo，大家可以自行替换。

有了核心板之后我们就可以把核心板当成是封装好的函数库，如果后续有其他项目的需要用到这款芯片的话，我们直接把核心板的原理图复制过去，重新布局布线一下就能使用了，另外核心板因为把大部分芯片引脚都接出来了，只需要买些外设模块就可以对芯片进行学习。
